Как снять муфту компрессора кондиционера без съемника

Муфта компрессора кондиционера – один из самых нагруженных узлов системы, требующий периодического обслуживания или замены. Стандартный демонтаж предполагает использование специализированного съемника, но в условиях ограниченного инструментария или срочного ремонта приходится искать альтернативные методы. Основная сложность заключается в плотной посадке муфты на вал компрессора, где усилие запрессовки может достигать 50–100 Н·м, а также в наличии стопорного кольца, фиксирующего подшипник.

Перед началом работ необходимо отключить аккумулятор автомобиля и стравить хладагент из системы, чтобы избежать повреждения компонентов. Для демонтажа без съемника потребуются: молоток с бронзовой или резиновой насадкой, монтировка или мощная отвертка, набор рожковых ключей (обычно на 10, 12 или 14 мм), а также тиски или струбцина для фиксации компрессора. Важно учитывать конструктивные особенности муфты – на некоторых моделях (например, Denso 10PA17C или Sanden 508) шкив снимается вместе с подшипником, тогда как на других (как у Zexel DKS-15BH) подшипник остается на валу.

Наиболее распространенный метод – ударный демонтаж с использованием молотка и проставки из мягкого металла. Проставку устанавливают на торец вала компрессора, избегая контакта с резьбой, после чего наносят резкие, но контролируемые удары. Альтернативный способ – нагрев муфты строительным феном до 80–100°C, что расширяет металл и снижает усилие снятия. Однако этот метод требует осторожности: перегрев может повредить сальник или подшипник. Для муфт с дополнительным креплением болтами (как на компрессорах Delphi CVC) сначала откручивают фиксирующие элементы, а затем применяют рычаг для срыва посадки.

При демонтаже муфты без съемника критически важно избегать перекосов и чрезмерных нагрузок на вал, чтобы не деформировать шлицы или не повредить подшипник. Если муфта не поддается после нескольких попыток, рекомендуется использовать домкрат или гидравлический пресс в сочетании с самодельным приспособлением из стального прутка и гайки. В крайнем случае допустимо высверливание стопорного кольца, но этот метод необратимо повреждает узел и требует последующей замены деталей.

Необходимые инструменты для снятия муфты вручную

Для демонтажа муфты компрессора кондиционера без специализированного съемника потребуется набор инструментов, адаптированных под конкретную модель автомобиля. Базовый комплект включает торцевые головки на 10, 12 и 14 мм – стандартные размеры для большинства крепежных элементов муфты. Обязательно наличие удлинителя для головок длиной 100–150 мм, так как доступ к болтам часто ограничен корпусом компрессора или другими узлами.

Ключ-трещотка с храповым механизмом ускорит процесс, особенно при работе в стесненных условиях. Для фиксации шкива от проворачивания понадобится шестигранный ключ на 6 или 8 мм – он вставляется в отверстие на ступице муфты. Альтернативой может служить специальный стопорный штифт, если конструкция компрессора предусматривает его использование.

Молоток с резиновой или полиуретановой насадкой необходим для аккуратного отделения муфты от вала. Удары наносятся по внутреннему кольцу подшипника или по специальным выступам на ступице – избегайте прямого контакта с шкивом, чтобы не деформировать его. Для более деликатных случаев подойдет киянка с пластиковым бойком.

Двухлапый съемник для подшипников – универсальный инструмент, который можно адаптировать под демонтаж муфты. Лапы съемника заводятся за внутренний край шкива, а центральный винт упирается в вал компрессора. Важно подобрать съемник с регулируемым расстоянием между лапами, чтобы избежать перекоса при снятии.

Шлицевая отвертка с шириной жала 5–7 мм пригодится для поддевания стопорного кольца, удерживающего муфту на валу. Работайте осторожно: чрезмерное усилие может повредить канавку под кольцо. Для фиксации кольца в разжатом состоянии используйте плоскогубцы с тонкими губками или пинцет.

Динамометрический ключ с диапазоном 20–60 Н·м потребуется для обратной сборки, чтобы затянуть гайку крепления муфты с требуемым моментом. Превышение усилия приводит к деформации вала или разрушению подшипника. Если ключа нет, используйте обычный ключ, но строго следуйте рекомендациям производителя по моменту затяжки.

Дополнительно приготовьте проникающую смазку (например, WD-40 или Liquid Wrench) для обработки закисших соединений. Нанесите состав на резьбовые соединения за 10–15 минут до начала работ – это снизит риск срыва болтов. Для защиты рук от масла и грязи используйте нитриловые перчатки, а для защиты глаз – прозрачные очки.

Подготовка рабочего места и фиксация компрессора

Перед началом демонтажа муфты очистите зону вокруг компрессора от грязи, масла и посторонних предметов. Используйте металлическую щетку и ветошь, смоченную в обезжиривателе (например, уайт-спирите или очистителе тормозов). Особое внимание уделите шкиву и прилегающим поверхностям – даже мелкие частицы могут вызвать перекос при фиксации или повредить резьбу крепежных элементов. Если компрессор установлен в труднодоступном месте, заранее снимите мешающие детали: защиту картера, ремни привода или кронштейны.

Для надежной фиксации компрессора используйте следующие методы:

• Зажмите корпус в тисках с мягкими губками (алюминиевыми или медными), расположив их на ребрах жесткости – избегайте давления на тонкостенные участки.
• При отсутствии тисков зафиксируйте компрессор с помощью цепного или ременного стопора, обхватив шкив и закрепив концы на неподвижной части двигателя (например, на болтах головки блока).
• На автомобилях с поперечным расположением двигателя подоприте компрессор снизу домкратом с деревянной проставкой, чтобы исключить смещение при приложении усилия.

Проверьте устойчивость фиксации: компрессор не должен проворачиваться или вибрировать при попытке сдвинуть его рукой.

Отключите электропитание муфты, сняв разъем или отсоединив клемму аккумулятора – это предотвратит случайное срабатывание электромагнита и травмы. Если на компрессоре установлен датчик давления, отсоедините его штуцер, предварительно стравив хладагент через специальный клапан (работайте в перчатках и защитных очках). Закройте открытые патрубки и разъемы полиэтиленом или изолентой, чтобы исключить попадание влаги и пыли в систему.

Методы отсоединения стопорного кольца без специальных приспособлений

Стопорные кольца в муфте компрессора кондиционера фиксируются за счёт упругой деформации и внутреннего натяга. Для их снятия без съёмника требуется преодолеть силу трения между кольцом и канавкой вала, которая может достигать 50–120 Н в зависимости от диаметра и материала. Основная задача – равномерно распределить усилие по окружности, чтобы избежать перекоса и деформации кольца.

Второй способ подходит для колец с внешним диаметром от 40 мм и выше. Потребуется тонкая стальная проволока (диаметр 1–1,5 мм) или леска. Проволока пропускается под кольцо, концы связываются узлом, образуя петлю. За петлю цепляется рычаг (например, монтировка или гаечный ключ), которым кольцо стягивается с вала. Метод эффективен при ограниченном доступе к кольцу, но требует аккуратности: проволока может соскользнуть и повредить соседние детали.

Для колец большого диаметра (свыше 50 мм) можно изготовить импровизированный съёмник из болта М8–М10 и двух гаек. Болт пропускается через отверстие в кольце, гайки затягиваются с обеих сторон, создавая распорное усилие. Постепенным затягиванием гаек кольцо сдвигается с канавки. Метод требует предварительной проверки прочности кольца: при перетяжке возможен разрыв металла.

Альтернативный вариант – нагрев кольца до 80–100 °C строительным феном. Термическое расширение снижает силу трения на 30–40%, облегчая демонтаж. Однако метод применим только для стальных колец: кольца из цветных металлов (например, бронзы) могут потерять упругость. После нагрева кольцо снимается отвёртками или проволокой в течение 1–2 минут, пока металл не остыл.

При работе с кольцами, установленными в труднодоступных местах, эффективен метод «обратного удара». Используется молоток и металлический стержень диаметром 6–8 мм. Стержень упирается в край кольца, по противоположной стороне наносится резкий удар молотком. Импульс передаётся через кольцо, смещая его с канавки. Метод требует точности: удар должен быть направлен строго по касательной к окружности кольца.

После демонтажа кольцо осматривается на предмет деформаций. Если обнаружены заусенцы или искривления, кольцо заменяется: повторное использование деформированного элемента приводит к неравномерному распределению нагрузки и преждевременному износу муфты. Для установки кольца без съёмника применяется обратная последовательность действий: нагрев, равномерное давление по окружности или использование оправки из мягкого металла (алюминий, медь).

Использование рычага и подручных средств для снятия шкива

Шкив муфты компрессора кондиционера часто фиксируется стопорным кольцом или прессовой посадкой. Для демонтажа без съемника потребуется рычаг длиной не менее 30 см – подойдет монтировка, лом или даже прочная отвертка с удлинителем. Важно выбрать инструмент с плоским концом, чтобы равномерно распределить нагрузку на ступицу шкива и избежать деформации.

Перед началом работ зафиксируйте компрессор. Используйте тиски или струбцину, если агрегат снят с автомобиля. В подкапотном пространстве потребуется помощник, который удержит корпус компрессора гаечным ключом на 17–19 мм за шестигранник на валу. Без фиксации вал провернется, и снять шкив не удастся.

Вставьте рычаг между шкивом и корпусом компрессора, уперев его в прочную точку – например, в ребро жесткости или специальный выступ. Если таких нет, подложите металлическую пластину толщиной 3–5 мм, чтобы не повредить алюминиевый корпус. Начинайте давить плавно, увеличивая усилие. При прессовой посадке потребуется усилие до 150–200 кг, поэтому рычаг должен быть надежно закреплен.

Для шкивов со стопорным кольцом сначала снимите его с помощью плоскогубцев или специальных щипцов. Если кольцо закисло, обработайте его проникающей смазкой (WD-40, Liquid Wrench) за 10–15 минут до демонтажа. После удаления кольца подденьте шкив рычагом, упираясь в ступицу. Избегайте контакта с ободом – он может треснуть при неравномерной нагрузке.

Если шкив не поддается, нагрейте его строительным феном до 80–100°C. Металл расширится, и посадка ослабнет. Не используйте открытое пламя – это приведет к перегреву подшипника и деформации деталей. После нагрева повторите попытку с рычагом, работая быстро, пока шкив не остыл.

В качестве альтернативы рычагу используйте два болта М8 или М10 длиной 100–120 мм. Вкрутите их в резьбовые отверстия на ступице шкива (если они предусмотрены конструкцией) и уприте в корпус компрессора. Поочередно затягивайте болты, создавая равномерное усилие. Метод требует терпения, но снижает риск повреждения деталей.

При отсутствии резьбовых отверстий изготовьте импровизированный съемник из стальной пластины толщиной 8–10 мм. Вырежьте квадрат со стороной 100 мм, просверлите в центре отверстие под вал компрессора и три отверстия по периметру под болты. Закрепите пластину на шкиве, вкрутите болты в корпус компрессора и поочередно затягивайте их, стягивая шкив.

После снятия осмотрите вал и ступицу на предмет задиров. Очистите поверхности от старой смазки и ржавчины, используя металлическую щетку и растворитель. Нанесите тонкий слой консистентной смазки (например, Литол-24) перед установкой нового шкива или повторной сборкой. Это предотвратит закисание и облегчит будущий демонтаж.

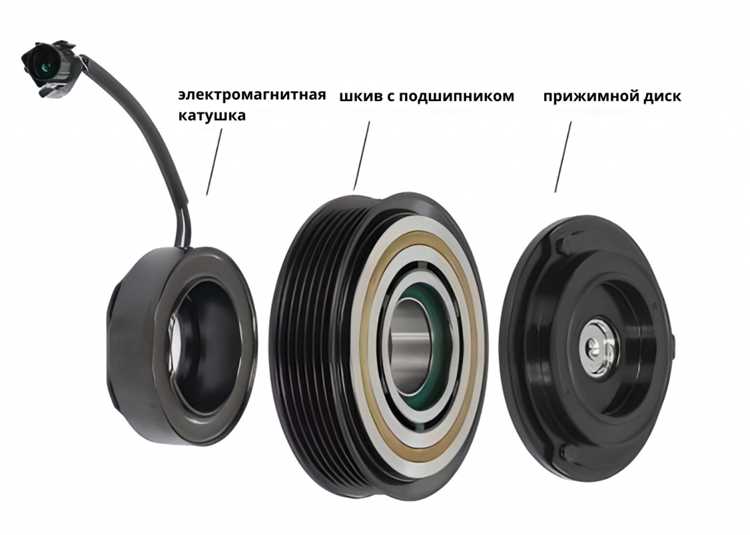

Техника безопасного нагрева муфты для облегчения демонтажа

Нагрев муфты до 80–120°C снижает усилие демонтажа на 40–60% за счет теплового расширения металла и ослабления адгезии смазки. Используйте промышленный фен с регулировкой температуры (например, Steinel HG 2320 E) или инфракрасный термопистолет с точечным нагревом. Равномерно прогревайте корпус муфты по окружности в течение 2–3 минут, избегая прямого воздействия на подшипник и электромагнитную катушку – их перегрев свыше 150°C приводит к деформации пластиковых элементов и выходу из строя обмотки. Контролируйте температуру бесконтактным пирометром (погрешность ±2°C) или термопарой, закрепленной на поверхности муфты.

При отсутствии специализированного оборудования допустимо применение газовой горелки с узким пламенем (пропан-бутан), но с обязательным соблюдением дистанции 15–20 см от муфты и непрерывным перемещением факела. Нагревайте только внешний обод, исключая контакт пламени с резиновыми уплотнениями и проводкой. После достижения требуемой температуры немедленно приступайте к демонтажу – повторный нагрев неэффективен из-за быстрого остывания металла (темп снижения температуры: 10–15°C/мин). Работайте в термостойких перчатках (класс EN 388) и защитных очках с УФ-фильтром.

Как избежать повреждения подшипников при снятии муфты

Подшипник муфты компрессора кондиционера – один из самых уязвимых элементов при демонтаже. Его повреждение приводит к люфту, шуму и преждевременному выходу из строя всего узла. Основная опасность заключается в передаче осевых или радиальных нагрузок на внутреннее кольцо подшипника, что вызывает деформацию дорожек качения или разрушение сепаратора.

Перед началом работ зафиксируйте вал компрессора. Используйте шестигранный ключ или торцевую головку подходящего размера (обычно 8–12 мм) для блокировки вала через отверстие в шкиве. Это предотвратит его проворачивание и исключит передачу крутящего момента на подшипник. Если вал не зафиксировать, при попытке снять муфту усилие распределится неравномерно, что приведет к смещению внутреннего кольца подшипника относительно внешнего.

Для снятия муфты применяйте только специализированные инструменты или их аналоги. Если съемника нет, используйте два монтажных лопатки с плоскими концами. Вставляйте их между шкивом и корпусом муфты с противоположных сторон, равномерно распределяя усилие. Избегайте точечного давления – это вызывает перекос и повреждение подшипника. Работайте плавно, без рывков, контролируя силу нажатия.

• Не используйте молоток для прямого удара по муфте – даже легкие удары создают ударные нагрузки, разрушающие сепаратор подшипника.
• Избегайте нагрева муфты горелкой или феном без контроля температуры. Локальный перегрев (выше 120°C) приводит к отпуску металла подшипника и потере его механических свойств.
• Не применяйте съемники с тремя или более лапами, если они не предназначены для данной модели компрессора. Неправильная геометрия захвата вызывает перекос и деформацию подшипника.

Проверьте состояние стопорного кольца перед демонтажем. Если оно деформировано или покрыто коррозией, замените его новым. При снятии используйте щипцы для стопорных колец с узкими губками, чтобы минимизировать давление на подшипник. Если кольцо заклинило, обработайте его проникающей смазкой (например, WD-40) и дайте выдержку 10–15 минут.

После снятия муфты осмотрите подшипник на предмет люфта, заеданий или следов износа. Вращайте его вручную – плавное движение без шума и сопротивления указывает на исправность. Если обнаружены дефекты, замените подшипник вместе с муфтой, так как его ресурс после демонтажа снижается на 30–40%.

При установке новой муфты или возвращении старой соблюдайте момент затяжки гайки вала. Превышение допустимого значения (обычно 15–25 Н·м) приводит к перегрузке подшипника и его преждевременному износу. Используйте динамометрический ключ и сверяйтесь с технической документацией на компрессор.

Если подшипник все же поврежден, не пытайтесь восстановить его – даже незначительные дефекты ускоряют износ. Замена подшипника вместе с муфтой обойдется дешевле, чем ремонт компрессора после его полного отказа. Храните снятые детали в чистом, сухом месте, защищенном от пыли и влаги, чтобы избежать коррозии дорожек качения.

Проверка состояния деталей после демонтажа муфты

После снятия муфты осмотрите шкив на наличие радиального и осевого люфта. Допустимый зазор – не более 0,15 мм. Превышение этого значения указывает на износ подшипника или повреждение посадочного места. Проверьте шкив на биение с помощью индикатора часового типа: максимально допустимое отклонение – 0,05 мм. При обнаружении деформаций или трещин шкив подлежит замене.

Оцените состояние прижимной пластины (ротора). Основные дефекты:

• Сколы или оплавления на поверхности трения (признак перегрева или недостаточной смазки).
• Коррозия на посадочных шлицах (снижает прочность соединения с валом).
• Износ зубцов муфты более 0,3 мм (приводит к проскальзыванию).

Для проверки магнитного поля используйте ферромагнитный порошок или тонкую металлическую пластину: равномерное притяжение по всей поверхности подтверждает исправность катушки.

Подшипник шкива тестируйте на слух и тактильно. Вращайте его вручную – посторонние шумы (хруст, скрежет) или заедания свидетельствуют о разрушении сепаратора. Измерьте внутренний диаметр подшипника штангенциркулем: износ более 0,02 мм от номинального размера (указан в спецификации компрессора) требует замены. Обратите внимание на следы смазки – её потемнение или отсутствие говорит о необходимости ревизии.

Вал компрессора проверьте на задиры и износ шлицев. Используйте микрометр для замера диаметра вала в трёх точках: отклонение более 0,03 мм от заводских параметров критично. Осмотрите уплотнительное кольцо на валу – трещины или потеря эластичности ведут к утечкам масла. При наличии ржавчины на валу очистите поверхность мелкозернистой наждачной бумагой (зернистость P1000) и обработайте консервационной смазкой.

Катушка муфты требует проверки сопротивления обмотки мультиметром. Номинальные значения для большинства моделей:

1. 3,0–5,0 Ом – для катушек 12 В.
2. 6,0–10,0 Ом – для катушек 24 В.

Отклонение на ±10% от указанных диапазонов указывает на межвитковое замыкание или обрыв. Проверьте изоляцию катушки мегомметром (напряжение 500 В): сопротивление должно быть не менее 1 МОм. Следы перегрева (потемнение изоляции, запах гари) – повод для замены.

Сравните состояние снятых деталей с эталонными образцами или технической документацией. Зафиксируйте все обнаруженные дефекты в таблице для дальнейшего анализа. При замене комплектующих используйте только оригинальные запчасти или аналоги с идентичными характеристиками (класс точности подшипников, материал шкива, параметры катушки). Смазку подшипника проводите консистентной смазкой на литиевой основе (например, Литол-24) в объёме 5–7 г – избыток приведёт к перегреву.
