Миксер Bosch мощностью 600 Вт – устройство с надежной конструкцией, но даже у него со временем возникают неисправности: износ шестерен, поломка кнопок или перегрев двигателя. Разборка требует точности, так как корпус скреплен защелками и винтами под специфичные биты (обычно Torx T10 или T15). Перед началом подготовьте отвертку с набором бит, пинцет для мелких деталей и мультиметр, если планируете проверять электрические компоненты.
Первый шаг – снятие насадок и защитных элементов. На корпусе миксера Bosch 600 Вт предусмотрены резиновые заглушки, скрывающие винты. Их нужно аккуратно поддеть плоской отверткой, избегая повреждения пластика. После откручивания винтов корпус разделяется на две половины, но часто мешает проводка – будьте готовы к тому, что придется отсоединять шлейфы кнопок или двигателя. Запоминайте последовательность разборки, чтобы не перепутать детали при сборке.
Внутри вы обнаружите редуктор с пластиковыми шестернями, которые подвержены износу при интенсивной эксплуатации. Если миксер издает скрежет или не вращает венчики, проблема, скорее всего, в них. Для замены потребуется снять верхнюю крышку редуктора, зафиксированную тремя винтами. Обратите внимание на смазку – при разборке ее нужно удалить и нанести новую (подойдет литол или специализированная смазка для редукторов).
Электрическая часть миксера включает двигатель, кнопки управления и термопредохранитель. Если устройство не включается, проверьте мультиметром целостность проводов и контактов. Кнопки часто залипают из-за попадания мусора – их можно очистить спиртом или заменить. Термопредохранитель срабатывает при перегреве, и его замена требует пайки. Не пытайтесь обойти защиту – это может привести к возгоранию.
Сборка миксера проводится в обратном порядке, но с учетом нюансов. Убедитесь, что все защелки встали на место, а провода не зажаты между половинами корпуса. Перед окончательной фиксацией винтов проверьте работу устройства на холостом ходу. Если венчики вращаются плавно и без посторонних звуков, разборка прошла успешно.
Подготовка инструментов и рабочего места для разборки миксера
Для разборки миксера Bosch мощностью 600 Вт потребуется набор инструментов, адаптированный под конструкцию устройства. Основные позиции: крестовая отвёртка PH1 или PH2 (в зависимости от винтов), плоская отвёртка 3–4 мм для поддевания защёлок, пинцет с тонкими губками для извлечения мелких деталей, мультиметр (если планируется проверка электрических компонентов). Дополнительно пригодится пластиковая лопатка или медиатор – они помогут разъединить пластиковые защёлки без повреждений. Избегайте металлических инструментов для работы с корпусом: риск царапин и сколов высок.
Рабочее место должно быть организовано с учётом двух ключевых факторов: освещение и фиксация деталей. Используйте настольную лампу с регулируемым углом наклона или светодиодный фонарь – стандартного верхнего света недостаточно для осмотра мелких элементов внутри корпуса. Подготовьте магнитный лоток или контейнер с ячейками (например, от старой упаковки для таблеток) для хранения винтов и пружин. Разложите детали в порядке разборки: это ускорит сборку и исключит потерю компонентов.
Перед началом работ отключите миксер от сети и извлеките все насадки. Протрите корпус влажной салфеткой, чтобы пыль и грязь не попали внутрь при разборке. Если на поверхности есть жировые отложения (актуально для моделей с металлическим корпусом), используйте изопропиловый спирт – он быстро испаряется и не оставляет разводов. Подложите под миксер антистатический коврик или лист плотной бумаги: это предотвратит скольжение и защитит поверхность стола от царапин.
- Проверьте наличие запасных частей: уплотнительные кольца, шестерни, подшипники. Bosch не всегда поставляет их отдельно, но аналоги можно найти по артикулам (например, для модели MFQ4030 – шестерня с артикулом 00602100).
- Сфотографируйте миксер с разных ракурсов до разборки. Особое внимание уделите положению проводов и креплений – это упростит обратную сборку.
- Подготовьте пакеты с застёжкой или плёнку для временного хранения снятых деталей, если работа растягивается на несколько дней.
Снятие насадок и защитных элементов с корпуса миксера
Перед началом разборки отключите миксер Bosch 600 Вт от сети. Насадки фиксируются на валу с помощью байонетного замка – поверните их против часовой стрелки до щелчка и потяните вниз. Если насадка не снимается, проверьте наличие остатков продуктов в пазах замка: очистите их деревянной зубочисткой или мягкой щёткой. Не используйте металлические предметы – риск повреждения пластиковых элементов.
Защитные элементы корпуса, такие как решётка на дне чаши или прозрачный колпак, крепятся на защёлках или винтах. Осмотрите корпус: на нижней части чаши расположены 2–3 пластиковые защёлки – подденьте их плоской отвёрткой, удерживая чашу второй рукой. Винты (если есть) откручивайте крестовой отвёрткой PH1, предварительно отметив их положение маркером для облегчения сборки.
| Элемент | Тип крепления | Инструмент |
|---|---|---|
| Насадка-венчик | Байонетный замок | Руки (поворот против часовой стрелки) |
| Защитная решётка | Защёлки (2–3 шт.) | Плоская отвёртка |
| Прозрачный колпак | Винты (2 шт.) или защёлки | Отвёртка PH1 |
При снятии защитного кольца вокруг вала обратите внимание на резиновую прокладку – она может прилипнуть к корпусу. Аккуратно отделите её пластиковой картой, избегая растяжения. Если прокладка повреждена, замените её перед сборкой: артикул оригинальной детали – 00644325 (Bosch). Проверьте состояние защёлок на кольце: при износе они не обеспечат герметичность.
После демонтажа насадок и защитных элементов осмотрите вал на предмет загрязнений. Остатки теста или жира удалите салфеткой, смоченной в спирте, – не используйте воду, чтобы избежать коррозии металлических частей. Если вал вращается туго, смажьте его каплей пищевого масла (например, подсолнечного) в точке контакта с подшипником. Храните снятые детали в отдельном пакете, чтобы не потерять мелкие элементы.

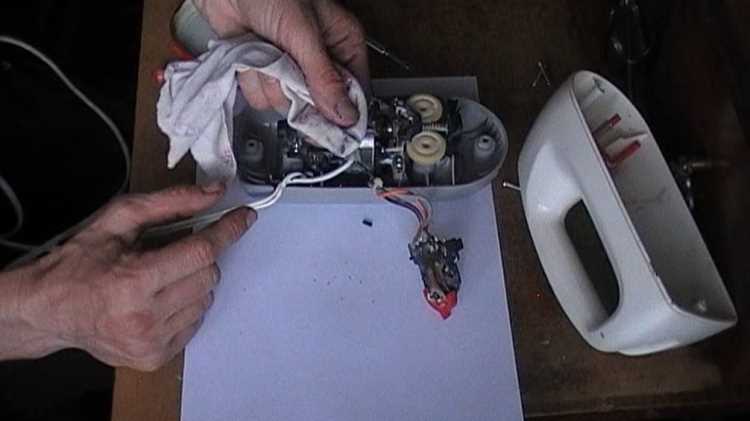

Откручивание винтов и демонтаж нижней крышки устройства
- Открутите винты против часовой стрелки, удерживая корпус неподвижно. Не прилагайте чрезмерных усилий – пластиковые защёлки крышки хрупкие.
- После удаления винтов аккуратно подденьте крышку плоской отвёрткой в местах стыков с корпусом. Начинайте с угла, где зазор шире.
- Проверьте наличие скрытых защёлок: на некоторых модификациях Bosch 600 Вт они расположены по периметру крышки. Если крышка не снимается, осмотрите её на предмет дополнительных винтов под наклейками или резиновыми заглушками.
При демонтаже избегайте резких движений – провода внутри могут быть закреплены на пластиковых направляющих или иметь ограниченную длину.
Отсоединение электрических контактов и мотора от платы управления
Перед началом отсоединения убедитесь, что миксер отключен от сети. Снимите заднюю крышку корпуса, открутив 4 винта с крестообразной головкой (обычно размер PH1 или PH2). Два из них расположены у основания ручки, два – ближе к моторному отсеку. Отложите винты в магнитную емкость, чтобы избежать потери.
Плата управления в Bosch 600 Вт крепится на пластиковых защелках или винтах – в зависимости от модели. Осмотрите ее периметр: если видны защелки, аккуратно подденьте их плоской отверткой, начиная с угла. Если плата зафиксирована винтами, используйте отвертку TORX T8 или T9 (размер указан на головке). Не прилагайте чрезмерных усилий – пластиковые направляющие хрупкие.
Мотор подключен к плате через два основных разъема: силовой (толстые провода красного и черного цвета) и управляющий (тонкие провода, часто белые или желтые). Силовой разъем фиксируется металлической скобой – сожмите ее пальцами или плоскогубцами и потяните разъем на себя. Управляющий разъем может иметь защелку – нажмите на нее большим пальцем, одновременно вытягивая коннектор.
Проверьте наличие дополнительных контактов: в некоторых моделях присутствует термодатчик (два тонких провода в изоляции), подключенный к плате через миниатюрный разъем. Его легко повредить – тяните строго по оси, без перекосов. Если провода припаяны, используйте паяльник мощностью 30–40 Вт с тонким жалом, предварительно зафиксировав плату в тисках с мягкими губками.
Отсоединив все разъемы, зарисуйте или сфотографируйте схему подключения. Особое внимание уделите полярности: красный провод – «+», черный – «–». На плате рядом с контактами часто нанесена маркировка (например, «M+» и «M–» для мотора). Если маркировки нет, промаркируйте провода скотчем и ручкой.
Мотор крепится к корпусу двумя или тремя винтами с шестигранной головкой (обычно 4 мм). Используйте торцевой ключ или головку с трещоткой. Винты могут быть затянуты с усилием – придерживайте мотор второй рукой, чтобы избежать повреждения обмоток при резком отсоединении. После откручивания аккуратно выньте мотор, слегка покачивая его из стороны в сторону.
Если мотор не поддается, проверьте наличие скрытых креплений: в некоторых моделях Bosch 600 Вт используется дополнительный винт под резиновой заглушкой на корпусе или под наклейкой с серийным номером. Заглушку подденьте шилом, наклейку можно отклеить и вернуть на место после ремонта. Не применяйте силу – моторный вал должен выходить свободно.
После отсоединения мотора осмотрите плату на предмет повреждений: вздутые конденсаторы, потемневшие дорожки или следы окисления на контактах. Если планируется замена мотора, проверьте соответствие маркировки на его корпусе (например, «RS-600» или «M600») с данными на плате. Несовпадение параметров приведет к перегреву или выходу из строя новой детали.
Извлечение редуктора и проверка состояния шестерёнок
Отсоедините нижнюю крышку корпуса миксера, открутив 4 винта под крестовую отвёртку PH1. Два из них расположены у основания рукоятки, ещё два – ближе к моторному отсеку. Придерживайте крышку, чтобы пружинные контакты не выскочили из пазов.
Редуктор в Bosch 600 Вт крепится на трёх точках: два винта М4 с потайной головкой и пластиковый фиксатор в передней части. Открутите винты шестигранником на 3 мм, затем аккуратно подденьте редуктор плоской отвёрткой, начиная с задней стороны. Избегайте рывков – шестерни могут сместиться.
После извлечения редуктора осмотрите пластиковый корпус на трещины. Особое внимание уделите зоне крепления к мотору: микротрещины здесь приводят к люфту и неравномерной передаче крутящего момента. Если обнаружены повреждения, замените узел целиком – ремонт отдельных элементов нецелесообразен.
Снимите верхнюю крышку редуктора, отжав 6 пластиковых защёлок по периметру. Внутри расположены три шестерни: ведущая (металлическая, 12 зубьев), промежуточная (пластиковая, 24 зуба) и ведомая (пластиковая, 36 зубьев). Проверьте каждую на износ: сколы на зубьях, следы плавления или неравномерный износ указывают на необходимость замены.
Оцените состояние смазки. В Bosch 600 Вт используется консистентная смазка на основе лития (например, Bosch FT 1V). Если состав потемнел, затвердел или содержит металлическую стружку, удалите его полностью. Для очистки используйте безворсовую салфетку и спирт – не применяйте растворители, разрушающие пластик.
Проверьте зацепление шестерён. Вращайте ведущую шестерню пальцами: движение должно быть плавным, без заеданий. Люфт между зубьями не должен превышать 0,3 мм – измерьте штангенциркулем. При превышении допуска замените изношенные шестерни парами, чтобы сохранить соотношение передачи 1:3.
Особое внимание – подшипникам редуктора. Ведущая шестерня вращается на двух миниатюрных подшипниках 608Z (8×22×7 мм). Проверьте их на шум и сопротивление при вращении. Если подшипник заедает или имеет радиальный люфт более 0,1 мм, замените его. Для демонтажа используйте съёмник или нагрейте корпус редуктора до 60°C.
Перед сборкой нанесите новую смазку тонким слоем на зубья шестерён и подшипники. Используйте не более 1,5 г состава – избыток приведёт к перегреву. Убедитесь, что все защёлки крышки редуктора зафиксированы до щелчка. При установке на место затяните винты крест-накрест с усилием 1,2 Н·м.
Сборка миксера после осмотра и замены деталей
Перед началом сборки убедитесь, что все заменённые детали – особенно шестерни редуктора и подшипники – смазаны пищевой силиконовой смазкой. Нанесите тонкий слой на зубья шестерёнок и посадочные места подшипников, избегая избытка, который может попасть на контакты двигателя. Для моделей Bosch 600 Вт используйте смазку с вязкостью не выше NLGI 2, чтобы не создавать дополнительного сопротивления вращению.
Установите нижнюю крышку корпуса, совместив крепёжные отверстия с направляющими штифтами. Затягивайте винты крест-накрест с усилием 0,8–1,2 Н·м, используя динамометрическую отвёртку. Если при разборке были повреждены резиновые уплотнители, замените их на оригинальные (артикул 00642345 для Bosch 600 Вт) – это предотвратит попадание пыли в редуктор. Проверьте плавность хода вала двигателя: он должен вращаться без заеданий при прокручивании вручную.
При установке насадок-венчиков или крюков убедитесь, что фиксирующий механизм срабатывает чётко – щелчок должен быть слышен на расстоянии 20–30 см. Если насадка входит с усилием, протрите посадочное место спиртом и нанесите каплю смазки на шлицы. Для моделей с металлическими венчиками допустим люфт не более 0,5 мм в осевом направлении; превышение этого значения указывает на износ муфты или вала.
После сборки подключите миксер к сети через устройство защитного отключения (УЗО) и запустите на 10–15 секунд в режиме минимальной скорости. Температура корпуса не должна превышать 40°C в области редуктора и 50°C у двигателя. Если слышен посторонний шум или вибрация, разберите устройство повторно и проверьте соосность шестерён – смещение даже на 0,1 мм приводит к ускоренному износу.
