Как разобрать генератор ваз 2106

Генератор ВАЗ 2106 – агрегат типа Г-221 с номинальным напряжением 14 В и током отдачи 42 А. Его конструкция включает статор с обмоткой, ротор с контактными кольцами, крышки с подшипниками и выпрямительный блок. Разборка требуется при падении напряжения ниже 13,5 В на холостых оборотах, посторонних шумах или механических повреждениях. Перед началом работ отключите аккумулятор и снимите генератор с двигателя, открутив гайку на 19 на кронштейне и болт натяжителя ремня.

Для разборки понадобятся: ключи на 8, 10, 13, 17, 19, отвёртка с плоским жалом, съёмник подшипников, молоток и тиски. Работайте на чистой поверхности, фиксируя последовательность снятия деталей. Особое внимание уделите состоянию щёточного узла – износ щёток более 5 мм требует замены. Проверьте сопротивление обмотки ротора мультиметром: норма – 4,3–4,7 Ом. Отклонения указывают на межвитковое замыкание или обрыв.

Крышки генератора стянуты четырьмя болтами М8. Перед их откручиванием пометьте взаимное расположение крышек, чтобы избежать перекоса при сборке. Подшипники – закрытого типа 6303 (передний) и 6202 (задний) – снимайте только при наличии люфта или шума. Используйте съёмник, упираясь в наружную обойму, чтобы не повредить посадочные места. Выпрямительный блок крепится тремя гайками М6 – при демонтаже запомните порядок подключения диодов.

Необходимые инструменты и подготовка рабочего места

Для разборки генератора ВАЗ 2106 потребуются инструменты, исключающие повреждение деталей. Основной набор: торцевые головки на 8, 10, 13 и 17 мм, удлинитель и вороток с трещоткой, пассатижи с узкими губками, отвёртка с плоским шлицем (3 мм), молоток с резиновой или пластиковой насадкой, съёмник подшипников (универсальный или специализированный для генераторов), динамометрический ключ (диапазон 2–15 Н·м). Дополнительно пригодятся мультиметр для проверки обмоток, штангенциркуль (измерение диаметра валов), кисть с жёсткой щетиной и растворитель (очистка деталей от грязи и старой смазки).

• Рабочее место должно быть освещено лампой с направленным светом (минимум 500 люкс), исключающей тени на деталях.
• Используйте верстак с тисками (зажимы с мягкими накладками) или магнитный держатель для фиксации корпуса генератора.
• Подготовьте ёмкости для сортировки мелких деталей: болтов, шайб, подшипников – пластиковые контейнеры с ячейками предотвратят потерю элементов.
• Разложите ветошь или силиконовый коврик для защиты поверхностей от царапин и случайных падений деталей.
• Обеспечьте вентиляцию: при очистке растворителем используйте респиратор или работайте на открытом воздухе.

Снятие генератора с автомобиля перед разборкой

Перед началом работ отключите аккумуляторную батарею, сняв клемму «минус». Генератор ВАЗ 2106 крепится к двигателю тремя точками: двумя болтами к кронштейну и одной регулировочной планкой. Для доступа к нижнему болту потребуется снять защиту картера (если установлена) и частично ослабить ремень привода, открутив гайку на регулировочной планке на 3–4 оборота ключом на 17.

• Отсоедините провода от генератора: толстый силовой кабель (гайка на 10) и тонкий провод возбуждения (разъем или гайка на 8).
• Выкрутите полностью нижний болт крепления (ключ на 17) и верхний болт (ключ на 13), удерживая генератор от падения.
• Снимите регулировочную планку, открутив гайку на 17, и выньте генератор через верх, наклонив его в сторону радиатора.

Если генератор не поддается, проверьте наличие дополнительных креплений (например, кронштейн гидроусилителя) или мешающих элементов, таких как шланги системы охлаждения. После снятия осмотрите посадочные места на двигателе на предмет коррозии или деформаций – это может повлиять на центровку при обратной установке.

Демонтаж шкива и снятие крышки со стороны привода

Снимите шкив, используя съёмник для подшипников или двухлапчатый съёмник с шириной захвата 50–60 мм. Установите лапы съёмника на внутреннюю кромку шкива, равномерно затягивая центральный винт. При отсутствии съёмника допускается аккуратное постукивание по торцу вала через мягкую выколотку (медную или алюминиевую), но этот метод повышает риск деформации посадочного места.

Отверните четыре болта крепления крышки со стороны привода ключом на 10 мм. Два верхних болта короче нижних на 5 мм – запомните их расположение. Если крышка не отделяется, постучите по её периметру резиновым молотком, избегая ударов по ушам крепления. Проверьте наличие остатков герметика на стыке крышки с корпусом – удалите их пластиковым шпателем, чтобы не повредить алюминиевую поверхность.

Снимите крышку вместе с сальником и подшипником. Осмотрите подшипник на предмет люфта или заедания: при вращении он должен двигаться плавно, без шума. Если обнаружены дефекты, замените подшипник новым (артикул 180202 для ВАЗ 2106). Сальник (артикул 2101-3701045) также подлежит замене при наличии следов масла на внешней стороне крышки.

Перед установкой новой крышки или сборкой очистите привалочные поверхности от старого герметика и обезжирьте их ацетоном. Нанесите тонкий слой герметика (например, ABRO 999) на крышку, избегая попадания на подшипник и сальник. При затяжке болтов соблюдайте момент 5–6 Н·м, начиная с диагонально расположенных креплений.

При обратной установке шкива убедитесь, что шпонка вошла в паз вала без перекосов. Затяните гайку шкива моментом 45–55 Н·м, удерживая ротор от проворачивания тем же способом, что и при демонтаже. Проверьте биение шкива индикатором часового типа – допустимое значение не более 0,1 мм.

Извлечение ротора и проверка его состояния

После демонтажа шкива и снятия крышки со стороны привода откроется доступ к ротору. Крепится он на валу гайкой М18×1,5 с левой резьбой – откручивайте её против часовой стрелки, удерживая вал от проворачивания ключом на 19 за лыски на переднем конце. Если гайка не поддаётся, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут. Применение ударной отвёртки или нагрева паяльной лампой до 150–200°C ускорит процесс, но избегайте перегрева обмоток.

Извлеките ротор из статора, аккуратно потянув на себя. Если он заклинил, используйте съёмник с тремя лапами, зацепив их за торцевую часть вала. Не стучите молотком по обмоткам – это может повредить изоляцию. Осмотрите посадочные поверхности на валу и в подшипниках: задиры, коррозия или выработка свыше 0,05 мм требуют замены деталей. Проверьте биение вала индикатором часового типа – допустимое значение не более 0,03 мм.

• Обмотка возбуждения: прозвоните мультиметром между контактными кольцами. Сопротивление должно быть в пределах 4,3–4,7 Ом при 20°C. Значение ниже 3,5 Ом указывает на межвитковое замыкание, выше 5,5 Ом – на обрыв или окисление контактов.
• Изоляция: проверьте сопротивление между кольцами и валом мегомметром на 500 В. Минимально допустимое значение – 0,5 МОм. При меньших показаниях обмотку необходимо перемотать или заменить ротор.
• Контактные кольца: измерьте их диаметр штангенциркулем. Номинальный размер – 28,5 мм, предельный износ – 27,8 мм. При меньшем диаметре кольца проточите на токарном станке до чистого металла или замените.

Оцените состояние подшипников. Проверните наружное кольцо переднего подшипника (№ 180201) и заднего (№ 180202) рукой: заедания, люфт свыше 0,05 мм или шум при вращении – признаки необходимости замены. Смазка подшипников должна быть однородной, без посторонних включений. При разборке удалите старую смазку бензином, просушите и заложите новую (например, Литол-24) на 2/3 объёма полости.

Соберите ротор в обратной последовательности. Перед установкой на вал нанесите на резьбу гайки фиксатор (например, Loctite 243) и затяните моментом 45–55 Н·м. Проверьте легкость вращения – ротор должен вращаться свободно, без заеданий. Если при сборке генератора обнаружится повышенный люфт вала, замените дистанционные шайбы или подшипники, даже если визуально они выглядят исправными.

Разборка статора и осмотр обмоток

Осмотрите лобовые части обмоток на наличие потемнений, вздутий или следов перегрева. Температурные повреждения проявляются в виде хрупкой, ломкой изоляции с характерным запахом гари. Если при визуальном контроле обнаружены трещины или оголённые участки провода, статор подлежит замене – ремонт обмоток в гаражных условиях экономически нецелесообразен.

При отсутствии явных дефектов проверьте обмотки на короткое замыкание под напряжением. Подключите статор к источнику постоянного тока 12 В через лампу накаливания 21 Вт. Если лампа загорится в полный накал – обмотка закорочена. Для точной диагностики используйте специализированный тестер обмоток с функцией поиска межвитковых замыканий, так как стандартный мультиметр не всегда выявляет скрытые дефекты.

Проверка и замена подшипников генератора

Для проверки переднего подшипника (№ 6302) зажмите ротор в тисках через мягкие прокладки, возьмитесь за шкив и покачайте его в радиальном направлении. Люфт свыше 0,1 мм – повод для замены. Задний подшипник (№ 6202) проверяется аналогично, но доступ к нему открывается после снятия крышки со стороны контактных колец. Дополнительно оцените состояние сепараторов: трещины, выкрашивание металла или следы перегрева (потемнение) – признаки неисправности.

Замена требует съема генератора и частичной разборки. Инструмент: съемник подшипников с лапками 50 мм, оправка диаметром 30 мм (для переднего) и 25 мм (для заднего), молоток 500 г, керн. Порядок действий:

При запрессовке избегайте ударов по сепаратору – используйте оправку, упирающуюся в наружное кольцо. Для заднего подшипника критично соблюдение соосности: перекос приведет к быстрому износу. После установки заложите в подшипники 1–1,5 г смазки Литол-24 или аналога (например, Mobilgrease XHP 222). Избыток смазки вызовет перегрев.

Сборку генератора начинайте с установки ротора в заднюю крышку, затем монтируйте переднюю часть. Затяжка стяжных болтов – 4,5–5 Н·м. После сборки проверьте сопротивление обмоток: статора – 0,2–0,3 Ом, ротора – 2,5–3,5 Ом. Запустите двигатель и проконтролируйте отсутствие посторонних шумов в течение 10 минут работы на холостом ходу.

Артикулы оригинальных подшипников: передний – 2101-3701030, задний – 2101-3701035. Аналоги: SKF 6302-2RS1 (передний), FAG 6202-2RSR (задний). Стоимость комплекта – 350–500 руб. При замене рекомендуется менять оба подшипника одновременно, даже если изношен только один.

Сборка генератора после диагностики и ремонта

Перед сборкой убедитесь, что все детали очищены от грязи и смазаны тонким слоем литола-24: подшипники, посадочные места крышек, резьбовые соединения. Установите ротор в переднюю крышку, совместив паз на валу с выступом под шпонку, затем напрессуйте задний подшипник с усилием 30–50 кгс, используя оправку диаметром 30 мм. Затяните гайку крепления подшипника моментом 45–55 Н·м, зафиксировав ротор от проворачивания через шкив.

Вопрос-ответ:

Нужно ли снимать генератор с автомобиля, чтобы его разобрать, или можно сделать это прямо на месте?

Разобрать генератор ВАЗ 2106 можно и не снимая его с машины, но это не всегда удобно. Если вы планируете только заменить щётки или проверить диодный мост, то частичную разборку (например, снятие задней крышки) можно выполнить на месте. Однако для полной разборки, особенно если требуется заменить подшипники или ротор, генератор лучше демонтировать. Это упростит доступ к деталям и снизит риск их повреждения. К тому же, работая на снятом агрегате, проще очистить внутренние элементы от грязи и провести диагностику.

Как правильно отсоединить провода от генератора перед разборкой? Есть ли риск что-то повредить?

Перед отсоединением проводов обязательно отключите аккумулятор, чтобы избежать короткого замыкания. На генераторе ВАЗ 2106 обычно три провода: толстый плюсовой (от аккумулятора), тонкий управляющий (от реле-регулятора) и «масса» (крепление к кузову). Толстый провод крепится гайкой — открутите её ключом на 10, придерживая наконечник, чтобы не провернуть клемму. Управляющий провод снимается с клеммы «Ш» (шунт) — просто отсоедините разъём или открутите винт. Если провода окислены, очистите контакты наждачной бумагой или щёткой. Главное — не прилагайте чрезмерных усилий, чтобы не сорвать резьбу или не повредить изоляцию.

После разборки генератора обнаружил, что подшипники шумят. Можно ли их смазать или обязательно менять?

Если подшипники генератора издают шум (гудение, скрежет), это признак их износа или недостатка смазки. Попытка просто смазать их редко даёт долговременный результат, так как к этому моменту обычно уже повреждены сепараторы или дорожки качения. Лучше заменить подшипники на новые — это недорого и надёжно. Для ВАЗ 2106 используются стандартные подшипники: передний — 6302 (15×42×13 мм), задний — 6202 (15×35×11 мм). При установке новых подшипников обязательно проверьте посадочные места на валу и в крышках на предмет износа. Если есть люфт или выработка, генератор может быстро выйти из строя снова.

Как проверить ротор генератора на межвитковое замыкание без специальных приборов?

Проверить ротор на межвитковое замыкание можно несколькими способами даже без мультиметра. Самый простой — визуальный осмотр: снимите ротор, очистите обмотку от грязи и внимательно осмотрите на предмет потемневших или оплавленных участков провода. Если внешне всё в порядке, можно использовать метод «на слух»: подключите ротор к аккумулятору через лампочку (12 В) и медленно вращайте его. Если есть замыкание, лампочка будет мигать или гореть неравномерно. Ещё один способ — сравнить сопротивление обмотки с эталонным значением (для ВАЗ 2106 оно должно быть около 4,5 Ом). Для этого понадобится мультиметр, но его можно одолжить или купить недорогой вариант — он пригодится и для других проверок.

Собрал генератор, но он не даёт зарядку. В чём может быть причина?

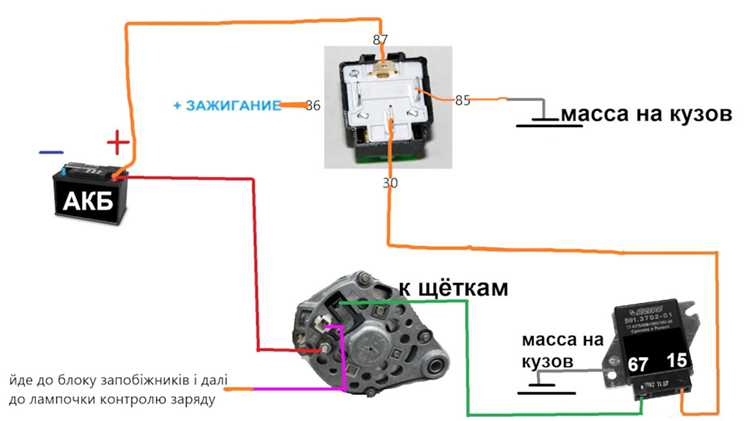

Если генератор не даёт зарядку после сборки, проверьте несколько ключевых моментов. Во-первых, убедитесь, что все провода подключены правильно: плюсовой провод должен быть надёжно закреплён на клемме «30», а управляющий — на «Ш». Во-вторых, проверьте щётки: они должны свободно перемещаться в держателе и не быть изношенными (длина должна быть не менее 5 мм). В-третьих, прозвоните диодный мост — если хотя бы один диод пробит, генератор не будет работать. Также обратите внимание на ремень: он должен быть натянут так, чтобы при нажатии с усилием 10 кг прогиб составлял 10–15 мм. Если всё в порядке, но зарядки нет, возможно, неисправен реле-регулятор или обмотка статора. В этом случае лучше обратиться к автоэлектрику для точной диагностики.
