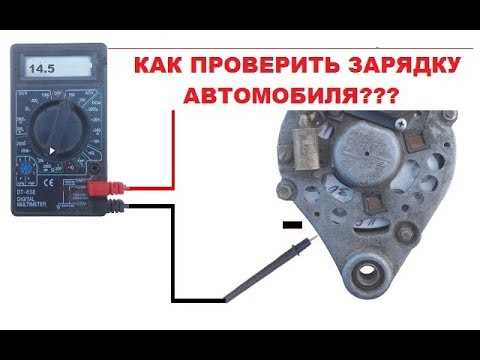

Генератор квадроцикла обеспечивает зарядку аккумулятора и питание всех электрических систем, включая фары, приборную панель и электроусилитель руля. Его выходное напряжение должно находиться в диапазоне 13,5–14,5 В при оборотах двигателя 3000–4000 об/мин. Падение напряжения ниже 13 В или скачки выше 15 В указывают на износ диодов или обмоток.
. Падение напряжения ниже 13 В или скачки выше 15 В указывают на износ диодов или обмоток.»>
Для проверки генератора потребуется мультиметр с функцией измерения постоянного и переменного тока, а также проверочный кабель с зажимами «крокодил». Перед измерениями важно отключить аккумулятор и убедиться в отсутствии видимых повреждений проводки и контактов на генераторе.
, а также проверочный кабель с зажимами «крокодил». Перед измерениями важно отключить аккумулятор и убедиться в отсутствии видимых повреждений проводки и контактов на генераторе.»>

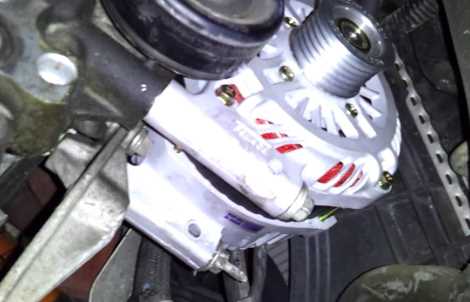

Пошаговая проверка включает измерение напряжения на клеммах аккумулятора при выключенном двигателе, затем контроль выхода генератора при работающем моторе под нагрузкой. Для точной диагностики следует оценить целостность диодов и сопротивление обмоток статора. Такие замеры позволяют выявить как механические, так и электрические неисправности без демонтажа генератора и обращения в сервис.
без демонтажа генератора и обращения в сервис.»>
Регулярная проверка генератора каждые 200–300 моточасов предотвращает разряд аккумулятора в поле и обеспечивает стабильную работу электрической системы квадроцикла. Даже небольшие отклонения напряжения можно устранить своими руками, заменив диоды или подтянув контакты, что экономит время и деньги на ремонте.
Вопрос-ответ:
Как определить, что генератор квадроцикла не вырабатывает нужное напряжение?
Для проверки нужно измерить напряжение на клеммах аккумулятора при работающем двигателе на оборотах 3000–4000 об/мин. Нормальное значение должно находиться между 13,5 и 14,5 В. Если напряжение ниже 13 В или выше 15 В, это указывает на неисправность диодов, обмоток статора или плохой контакт проводки. Также нестабильная подсветка приборной панели или мерцающие фары могут служить визуальным сигналом проблемы.
Можно ли проверить генератор, не снимая его с квадроцикла?
Да, большинство измерений проводится без демонтажа. Достаточно получить доступ к клеммам аккумулятора и контактам генератора, подключить мультиметр и измерять напряжение в разных режимах работы двигателя. Для проверки диодов потребуется переключить мультиметр на режим прозвонки или сопротивления и измерять отдельные цепи, что тоже можно сделать, не снимая генератор, если есть доступ к его выводам.
Как проверить диоды генератора своими руками?
Диоды проверяются при помощи мультиметра в режиме «прозвонка» или измерения сопротивления. Нужно отключить генератор от аккумулятора, затем измерить сопротивление между выводами. В прямом направлении сопротивление должно быть низким, в обратном – высоким или бесконечным. Если сопротивление низкое в обоих направлениях или отсутствует, диод поврежден. После выявления неисправного диода его заменяют, обычно комплектом на 6–12 штук в зависимости от модели генератора.
Какие признаки указывают на износ обмоток статора?
Основной симптом – низкое или нестабильное напряжение на выходе генератора при стабильных оборотах двигателя. Дополнительно может появляться запах гари или нагрев корпуса генератора выше нормы. Для точного определения используют мультиметр: измеряют сопротивление между выводами обмоток. Если сопротивление сильно отличается от заводского значения или есть обрыв цепи, обмотки требуют ремонта или замены.
Как безопасно подключать мультиметр для проверки генератора квадроцикла?
Сначала отключите аккумулятор и убедитесь, что корпус двигателя остыл. Затем подключите щупы мультиметра к клеммам аккумулятора или выводам генератора, соблюдая полярность. При измерении напряжения на работающем двигателе следите, чтобы щупы не касались движущихся частей и проводка была закреплена. После завершения замеров отключайте мультиметр до повторного подключения аккумулятора.
Почему аккумулятор быстро разряжается даже после полной зарядки?
Одной из причин может быть неисправный генератор. Если напряжение на клеммах аккумулятора при работающем двигателе ниже 13 В, зарядка не происходит. Это может быть связано с изношенными диодами, повреждением обмоток статора или ослабленными контактами. Для проверки нужно измерить напряжение мультиметром при оборотах двигателя 3000–4000 об/мин и оценить состояние проводки и креплений генератора.
Можно ли определить неисправность генератора по работе фар и приборов?
Да, колебания яркости фар, мерцание приборной панели или внезапное отключение электроники указывают на нестабильную работу генератора. Такие симптомы чаще всего возникают при пробое диодов или частичном обрыве обмоток статора. Для точной диагностики подключают мультиметр к аккумулятору и измеряют напряжение при разных оборотах двигателя. Это позволяет выявить, в каком режиме генератор выдает нестабильное напряжение.
