Как проверить андроид магнитолу дома

Проверка андроид магнитолы до монтажа позволяет выявить аппаратные дефекты и несовместимость без демонтажа панели автомобиля. Для тестирования достаточно блока питания на 12 В с током не менее 2–5 А, переходника ISO или штатного разъёма и временного подключения динамика либо акустического тестера. В первую очередь проверяется корректность запуска системы: устройство должно загружаться без циклических перезагрузок, зависаний на логотипе и самопроизвольного отключения при изменении нагрузки.

После включения необходимо оценить скорость работы интерфейса и реакцию сенсорного экрана. Задержка отклика более 0,5–1 секунды при переключении меню часто указывает на недостаточный объём оперативной памяти или проблемы с прошивкой. Следует проверить работу всех аппаратных кнопок, энкодера громкости и корректность регулировки яркости, поскольку неисправности этих элементов после установки требуют повторного снятия устройства.

Отдельное внимание уделяется проверке беспроводных модулей. Wi-Fi должен стабильно обнаруживать сети на расстоянии 3–5 метров, Bluetooth – корректно подключаться к смартфону без обрывов звука. Желательно сразу протестировать GPS-модуль, подключив антенну и убедившись, что устройство определяет координаты в течение 1–3 минут у окна или на балконе. Отсутствие фиксации спутников на этом этапе обычно связано с неисправной антенной или слабым приёмником.

Завершающий этап – тест аудиотракта и разъёмов. Проверяется отсутствие фонового шума при нулевой громкости, равномерность звучания каналов и работа RCA-выходов при наличии усилителя. Также важно убедиться, что USB-порты читают накопители объёмом не менее 32 ГБ, а камера заднего вида корректно определяется при подаче сигнала. Такая проверка занимает менее часа, но позволяет избежать повторного разбора салона и потери времени при установке.

Проверка комплектации и разъёмов питания перед первым подключением

Перед подачей питания необходимо сверить фактическую комплектацию с заявленной в инструкции или карточке устройства. Отсутствие переходников или кабелей питания приводит к ошибкам при тестировании и может создать ложное впечатление о неисправности устройства. Проверяются не только основные элементы, но и мелкие компоненты, влияющие на подключение.

• основной силовой жгут питания (ISO или штатный разъём);
• переходник CAN-шины (если предусмотрен моделью);
• кабель ACC или отдельный управляющий провод зажигания;
• разъёмы для антенны GPS и радио;
• удлинители USB и переходники RCA;
• предохранитель в колодке питания.

Разъём питания необходимо осмотреть на предмет перепутанных контактов. На некоторых магнитолах провода B+ (постоянный плюс) и ACC могут быть выполнены в виде съёмных пинов – их положение должно соответствовать схеме. Проверяется наличие маркировки: жёлтый провод – постоянное питание 12 В, красный – ACC, чёрный – масса. При отсутствии маркировки используется мультиметр для прозвонки цепей.

Отдельное внимание уделяется качеству обжима контактов. Ослабленные пины в ISO-колодке вызывают кратковременные отключения при запуске устройства. Проверка выполняется лёгким механическим усилием: контакт не должен смещаться внутри корпуса разъёма. Также проверяется целостность изоляции и отсутствие заломов на участках возле штекеров, где чаще всего происходит перелом жил.

1. Подключить лабораторный блок питания или адаптер 12 В с током не менее 3–5 А.
2. Подать питание сначала на B+, затем на ACC.
3. Проконтролировать отсутствие нагрева разъёмов в первые 2–3 минуты работы.
4. Проверить сохранение настроек после снятия ACC при сохранённом постоянном питании.

Если магнитола не запускается, первым проверяется наличие напряжения на контактах разъёма, а не сама система. Неправильная распиновка – самая частая причина отсутствия включения при домашней проверке.

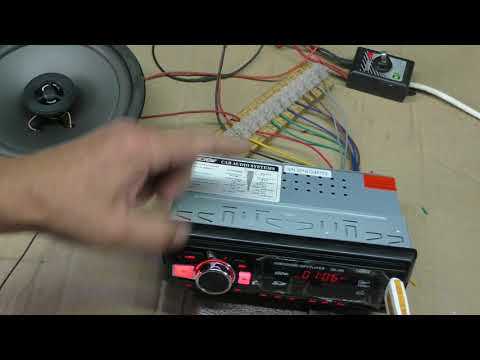

Подключение магнитолы к блоку питания 12В для тестирования без автомобиля

Для проверки Android-магнитолы вне автомобиля потребуется стабилизированный блок питания 12В с током не менее 5 А для устройств без усилителя и от 8–10 А для моделей с мощным встроенным усилителем (4×45–4×50 Вт). Импульсные лабораторные БП предпочтительнее: они позволяют контролировать напряжение и ограничивать ток. Напряжение выставляется в диапазоне 12,0–12,5 В; превышение 13,8 В без нагрузки недопустимо.

Подключение выполняется по двум основным линиям: постоянный плюс (BATT, обычно жёлтый провод) и зажигание (ACC, чаще красный). Для запуска без автомобиля оба провода соединяют с плюсовой клеммой БП через отдельные предохранители 5–10 А. Масса (чёрный провод) подключается напрямую к минусу блока питания. Если в колодке присутствует провод управления антенной или усилителем (синий/сине-белый), его оставляют неподключённым до проверки аудиовыхода.

Перед подачей питания проверяют полярность мультиметром. Ошибка подключения приводит к мгновенному выходу из строя DC-DC преобразователя внутри магнитолы. Рекомендуется включать БП с ограничением тока на уровне 2–3 А, затем постепенно увеличивать лимит после успешного старта системы. Пусковой ток Android-устройств может кратковременно достигать 4–6 А.

Для имитации режима зажигания можно установить тумблер в разрыв линии ACC. Это позволит корректно перезагружать устройство без снятия основного питания BATT, что важно для проверки сохранения настроек и работы памяти. Если магнитола не включается, проверяют наличие 12 В на обоих входах и целостность встроенного предохранителя на задней панели.

При тестировании аудиотракта подключают динамик сопротивлением 4 Ом к одной паре выходов. Нагрузка ниже 4 Ом создаёт перегрузку усилителя и вызывает защитное отключение. Для проверки линейных выходов RCA используют активные колонки или усилитель с входным сопротивлением не менее 10 кОм.

Если устройство оснащено CAN-адаптером, его отсутствие не мешает базовому запуску, но часть функций (подсветка, управление с руля) будет недоступна. Для проверки экрана, Wi-Fi, Bluetooth и GPS достаточно подать питание и подключить внешнюю антенну GPS; фиксация спутников в помещении возможна только у окна или при использовании активной антенны.

Контроль потребления тока в режиме ожидания обязателен: после выключения по ACC магнитола должна потреблять не более 10–30 мА. Значение выше 100 мА указывает на некорректное отключение или дефект платы питания. Измерение проводится амперметром, включённым последовательно в цепь BATT.

После завершения проверки сначала отключают линию ACC, затем полностью снимают питание BATT. Резкое обесточивание под нагрузкой нежелательно, так как может вызвать программный сбой. Перед установкой в автомобиль рекомендуется выполнить полный сброс настроек и обновление прошивки при наличии стабильного источника питания.

Проверка загрузки системы, скорости запуска и работы сенсорного экрана

После подачи питания зафиксируйте время полной загрузки системы – от появления логотипа до полной готовности рабочего стола. Для современных Android-магнитол на процессорах уровня UIS7862 или аналогичных нормальным считается запуск в пределах 20–35 секунд при холодном старте. Если загрузка превышает 50–60 секунд, возможны проблемы с внутренней памятью или перегруженной прошивкой. Повторите включение несколько раз подряд, чтобы исключить случайные задержки.

Проверьте скорость реакции интерфейса сразу после запуска. Откройте меню настроек, переключитесь между вкладками, запустите несколько предустановленных приложений. Интерфейс не должен зависать при прокрутке списков или открытии меню. Замедления в первые 10–15 секунд допустимы из-за фоновой инициализации сервисов, но после этого система должна работать без рывков и задержек анимации.

Оцените работу оперативной памяти: последовательно откройте навигацию, музыкальный проигрыватель и настройки, затем вернитесь к первому приложению. Если оно перезапускается вместо восстановления из памяти, это указывает на нехватку RAM или агрессивное управление процессами. Для устройств с 2 ГБ ОЗУ подобное поведение встречается чаще, но при 4 ГБ и выше приложения должны сохранять состояние.

Сенсорный экран проверяется по всей площади. Проведите пальцем по диагонали, горизонтали и вертикали, обращая внимание на пропуски касаний и рывки линии. В инженерных или тестовых приложениях можно активировать отображение точек касания – линия должна быть непрерывной без скачков. Особое внимание уделяется углам дисплея, где чаще всего проявляются зоны с пониженной чувствительностью.

Проверьте точность многокасания: одновременно коснитесь экрана двумя или тремя пальцами и перемещайте их в разные стороны. Система не должна терять одно из касаний или самопроизвольно менять направление жеста. Ошибки мультитача приводят к проблемам при масштабировании карт и управлении интерфейсом во время движения.

Завершите тест повторным выключением питания на 1–2 минуты и последующим запуском. Быстрый старт (sleep mode) должен происходить за 1–3 секунды, если функция поддерживается. Отсутствие ускоренного запуска или самопроизвольная полная загрузка каждый раз может свидетельствовать о неправильной работе режима сна или ошибках питания.

Тестирование звука через внешние динамики или тестовый динамик

Для проверки аудиотракта подключите к выходам магнитолы внешний динамик сопротивлением 4 Ом и мощностью не менее 20–40 Вт либо отдельный тестовый динамик. Подсоединение выполняйте напрямую к паре проводов одного канала (например, FR+ и FR−), не объединяя «минусы» разных каналов – в большинстве Android-магнитол используется мостовая схема усилителя (BTL). Подайте питание 12 В от блока с током не ниже 5 А, включите устройство и выставьте громкость на 10–15% для первичной оценки. Отсутствие фона и искажений на низком уровне громкости подтверждает корректность предусилителя и усилителя мощности. Далее постепенно увеличивайте громкость до 60–70%, контролируя: равномерность прироста громкости, отсутствие хрипов, провалов по частотам и самопроизвольных отключений.

• Проверьте каждый канал отдельно (FL, FR, RL, RR), используя баланс и фейдер в настройках.
• Включите тестовый трек с диапазоном 20 Гц – 20 кГц для оценки НЧ и ВЧ; провал НЧ часто указывает на переполюсовку динамика.
• Измерьте мультиметром постоянное напряжение на выходе без сигнала: значение выше 0,1–0,2 В может свидетельствовать о неисправности.
• При наличии линейных RCA-выходов подключите активную колонку или усилитель для проверки чистоты сигнала без влияния встроенного усилителя.
• Следите за температурой корпуса в зоне радиатора: быстрый нагрев при средней громкости указывает на возможный дефект выходного каскада.

Если под рукой нет полноценной акустики, используйте компактный тестовый динамик 4 Ом 10–15 Вт с короткими проводами и клеммами «мама». Такой способ позволяет оперативно выявить неработающий канал, перекрестные наводки и щелчки при включении/выключении. Для точной диагностики подключите осциллограф к выходу канала: симметричная синусоида без «срезанных» вершин на 1 кГц при уровне до 8–10 В RMS подтверждает исправность усилителя; клиппинг на низкой громкости указывает на проблему питания или повреждение микросхемы.

Проверка работы Wi-Fi, Bluetooth и подключения к интернету

Подключите магнитолу к домашней сети Wi-Fi с частотой 2.4 ГГц и 5 ГГц, если устройство поддерживает оба диапазона. Проверьте скорость соединения через загрузку приложения из магазина или открытие видео в высоком качестве – зависания и падение скорости указывают на слабый модуль или проблемы с антенной. Обратите внимание на время повторного подключения после перезагрузки: корректная система восстанавливает соединение за 5–10 секунд без повторного ввода пароля.

Bluetooth необходимо проверить не только на факт подключения, но и на стабильность передачи данных. Подключите смартфон, выполните входящий и исходящий звонок, оцените задержку звука и корректность работы микрофона. Затем запустите потоковую музыку и проверьте отсутствие прерываний при одновременной работе Wi-Fi. Дополнительно протестируйте автоматическое переподключение после выключения питания – если устройство требует ручного выбора каждый раз, это указывает на ошибки прошивки.

Для проверки интернет-соединения используйте несколько сценариев: обновление приложений, открытие карт с загрузкой данных и воспроизведение онлайн-радио не менее 10 минут подряд. Следите за нагревом корпуса и падением скорости – некоторые модели теряют соединение при длительной нагрузке. Если предусмотрен раздающий интернет смартфон, проверьте работу точки доступа и переключение между сетями без зависаний системы.

Проверка GPS-модуля и определения местоположения в домашних условиях

Для проверки GPS-модуля на Android-магнитоле в домашних условиях потребуется стабильное питание и доступ к приложению, способному отображать координаты. Рекомендуется использовать официальное приложение Google Maps или специализированные утилиты, такие как GPS Test или GPSTool. Подключите магнитолу к сети через блок питания 12В с достаточной силой тока не менее 3 А, чтобы исключить проблемы с нестабильным питанием.

Оптимально расположить магнитолу рядом с окном или на балконе, чтобы сигнал спутников был минимально экранирован стенами. Внутри помещения точность может падать до 10–50 метров, поэтому важно провести проверку на нескольких позициях для оценки стабильности GPS. Если доступ к окну невозможен, можно использовать внешнюю GPS-антенну, подключаемую к магнитоле через стандартный SMA-разъем.

Для тестирования фиксированного положения достаточно открыть карту и наблюдать обновление координат в течение 5–10 минут. Обратите внимание на следующие параметры в таблице, отображаемые большинством GPS-тестеров:

Если магнитола показывает стабильные координаты с HDOP ≤5 и видит 4 и более спутников, GPS-модуль функционирует корректно. Для дополнительной проверки рекомендуется перемещать устройство по комнате и следить за плавностью изменения координат. Резкие скачки или отсутствие обновлений указывают на слабый приём или неисправность модуля.

После успешной проверки можно провести симуляцию маршрута, создавая короткие перемещения вручную на карте, чтобы убедиться в корректности работы алгоритмов трекинга. Этот метод позволяет заранее выявить возможные сбои перед реальной установкой магнитолы в автомобиль, минимизируя риски некорректного отображения местоположения.

Вопрос-ответ:

Можно ли проверить работу магнитолы без подключения к машине?

Да, проверить устройство дома возможно. Для этого понадобится блок питания с подходящим напряжением (обычно 12 В) и подключение к нему проводов питания и заземления. Также стоит подключить внешние колонки или наушники, чтобы убедиться, что звук работает корректно.

Как подключить питание к магнитоле для домашнего теста?

Сначала нужно определить проводку устройства: красный провод отвечает за постоянное питание, желтый — за память и сохранение настроек, черный — за массу. Подключив красный и черный провода к 12-вольтовому источнику питания, а желтый провод к тому же плюсу через небольшой переключатель, можно включить магнитолу и проверить основные функции.

Нужно ли проверять сенсорный экран магнитолы перед установкой?

Да, экран следует проверить отдельно. Подключив устройство к питанию, убедитесь, что он включается, реагирует на нажатия и не имеет битых пикселей или полос. Стоит проверить яркость, контрастность и работу всех сенсорных зон, чтобы избежать проблем после установки в автомобиль.

Как проверить работу радио и других модулей дома?

Для проверки радио подключите антенну и убедитесь, что устройство ловит станции. Если есть Bluetooth, Wi-Fi или USB, стоит подключить соответствующие устройства и убедиться, что соединение устанавливается и работает корректно. Это позволит выявить неисправности до монтажа в машину.

Можно ли протестировать звук через автомобильные колонки, находясь дома?

Да, но для этого потребуется адаптер или подключение колонок через проводку, которая совместима с магнитолой. Если такой возможности нет, можно использовать внешние колонки или наушники. Важно проверить работу всех каналов, баланс и отсутствие искажений, чтобы убедиться, что магнитола корректно воспроизводит звук.

Как дома проверить работоспособность магнитолы перед установкой в машину?

Для проверки устройства вне автомобиля понадобится источник питания 12 В, например, блок питания с соответствующими параметрами. Подключите плюсовой провод к плюсовой клемме магнитолы, а минусовой — к корпусу или минусовой клемме. После подачи питания проверьте включение экрана, работу кнопок и сенсора, воспроизведение аудио через наушники или подключенные динамики. Также стоит проверить подключение USB и SD-карт, чтобы убедиться, что они корректно читаются.

Можно ли проверить работу функций GPS и Bluetooth магнитолы дома?

Да, многие функции можно проверить заранее. Для Bluetooth включите модуль на магнитоле и попробуйте соединить устройство, например, смартфон, чтобы убедиться в стабильной передаче сигнала и корректной видимости устройства. GPS можно проверить при подключении внешней антенны и включении соответствующего приложения, которое покажет уровень сигнала спутников. Это поможет выявить возможные проблемы до установки, например, слабый прием или неисправность модулей.
