Mobile rack – стеллажная система, где секции установлены на передвижных базах с рельсовыми направляющими. При сдвиге секций освобождается один рабочий проход, что позволяет сократить площадь хранения до 40–60% по сравнению со статичными стеллажами. Перемещение осуществляется ручными штурвалами или электроприводом.
Такие конструкции применяются там, где цена квадратного метра высока либо помещение ограничено. При проектировании учитывают ширину колеи, тип колесных тележек, нагрузку на ось, шаг перфорации полок и способ фиксации. Для архивов устанавливают ограничители перемещения и датчики блокировки, чтобы исключить движение при нахождении оператора в проходе.
Перед покупкой оценивают массу единицы хранения, высоту укладки, частоту доступа и требуемое количество проходов. Для складов с высокой оборачиваемостью выбирают электропривод с кнопочным управлением и системой распределения нагрузки. При монтаже проверяют ровность основания: перепад более 3 мм на метр может привести к перекосу секций и увеличению износа колес.
Конструкция мобильных стеллажей и принцип передвижения секций
Мобильный стеллаж состоит из рамы, полок, колесных тележек, рельсовых направляющих и привода. Рама изготавливается из стального профиля с перфорацией под регулировку высоты полок с шагом 25–50 мм. Тележки перемещаются по полу по двум или четырем рельсам, закрепленным анкерами. Нагрузка передается на колеса через оси и подшипники; расчётная грузоподъёмность одной секции указывается в паспорте изделия и варьируется от 300 до 1000 кг.
Для ручного перемещения используют цепной привод с штурвалом. Усилие передается через редуктор, что снижает нагрузку на оператора. Электропривод управляется кнопками или пультом и комплектуется концевыми выключателями. Для предотвращения смещения при вибрации на тележках устанавливают стопоры с фиксаторами.
Перемещение выполняется поочередным сдвигом секций к одной стороне, пока не образуется проход требуемой ширины. При проектировании учитывают высоту потолков, расстояние до стен, массу груза, параметры пола. Для точной раскатки направляющих выполняют нивелирование и проверку горизонтальности, поскольку перекос увеличивает сопротивление движению и износ узлов.
Механизмы фиксации и защиты от самопроизвольного движения
Секции мобильных стеллажей оснащают узлами, предотвращающими сдвиг без команды оператора. Конструкция подбирается по массе груза, частоте открытий и способу управления.
- Механические стопоры – фиксируют тележку в заданной точке. Применяются в ручных системах. Узлы включают фиксатор, пружину и зубчатую рейку.
- Фрикционные тормоза – создают сопротивление вращению колеса. Настраиваются регулировочным винтом. Подходят при нерегулярных перемещениях.
- Электромагнитные блокировки – удерживают секцию до подачи сигнала. В схеме присутствуют датчики положения и контроллер.
- Концевые выключатели – отключают привод при достижении крайнего положения. Предотвращают удар тележки о упор.
- Фотоэлементы и датчики присутствия – останавливают движение при появлении человека или объекта в проходе.
Рекомендуется при проектировании:
- установить датчики блокировки на каждой секции, если масса груза превышает 400 кг на пролёт;
- включить в регламент проверку фиксаторов не реже одного раза в месяц;
- проверять момент затяжки крепежа тормозных узлов динамометрическим ключом;
- рассчитать тормозной путь с учётом инерции, особенно при электроприводе;
- использовать уплотнители на направляющих для снижения вибраций.
При выявлении увеличения свободного хода колеса более 2 мм проводят регулировку или замену подшипников. При срабатывании датчика присутствия движение должно останавливаться мгновенно, задержка недопустима. Регистрацию всех настроек и проверок фиксируют в журнале обслуживания.

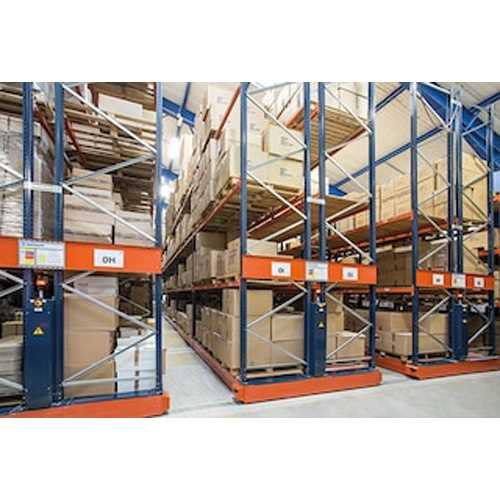

Порядок размещения грузов на мобильных полках
Перед загрузкой определяют несущую способность полки и всей секции. На табличке указывается допустимая масса на пролёт. Превышение приводит к деформации и перекосу тележек.
Тяжёлые позиции размещают на нижних уровнях, ближе к опорам и рельсам. Лёгкие – на верхних ярусах. При распределении массы учитывают центр тяжести, избегая смещения в сторону. При неравномерной загрузке возрастает нагрузка на подшипники и увеличивается сопротивление движению.
Грузы укладывают в таре одинакового формата. Допустимый вылет за край полки – не более 30 мм, иначе короб может задеть соседнюю секцию при сдвиге. Скользящие поверхности фиксируют ограничителями или бортиками.
Для ускорения поиска вводят нумерацию рядов, ярусов и секций с нанесением маркировки на торцы. В архивных системах применяют картотеки с описанием содержимого полок. При высокой оборачиваемости рекомендуют использовать RFID-метки для автоматического учета.
Перед закрытием прохода проверяют отсутствие предметов на полу и выступающих элементов, способных зацепиться за движущуюся секцию. Наличие постороннего предмета в зоне рельса приводит к заклиниванию колес и повреждению направляющей.
Требования к полу и рельсовым направляющим при монтаже
Основание под мобильные стеллажи выполняют из бетона марки не ниже В25 с армированием. Толщина плиты – от 120 мм, допускается установка на существующий промышленный пол при проверке несущей способности. Перепад по высоте не более 3 мм на 1 м длины; превышение приводит к перекосу тележек и износу колес.
Рельсы фиксируют анкерными болтами с шагом 500–700 мм. Перед установкой проводят разметку и сверление с учетом термического зазора 1–2 мм между стыками. Применяют оцинкованные направляющие для защиты от коррозии. На участках повышенной влажности используют нержавеющие элементы.
Последовательность монтажа: укладка гидроизоляции, разметка, сверление, установка рельсов, выверка уровня лазерным нивелиром, фиксация анкерами, заливка швов раствором. При несоблюдении горизонтальности сопротивление передвижению секций возрастает, появляется вибрация.
Проверка качества включает контроль усилия затяжки крепежа, измерение шага между рельсами, осмотр сварных соединений, испытание пробным перемещением. При обнаружении отклонений плоскости более 2 мм проводят шлифовку или выравнивающую стяжку.

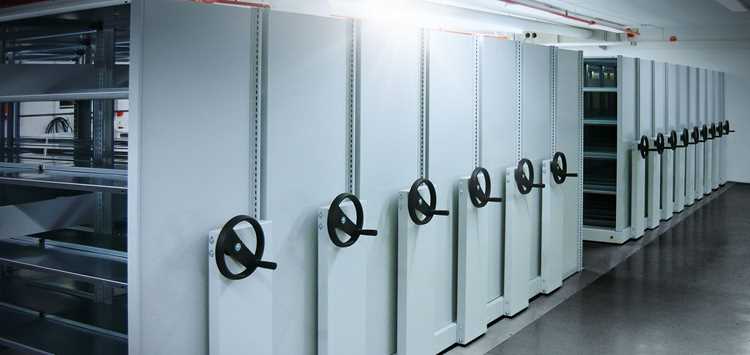

Организация проходов и доступ к нужной секции
Ширину прохода определяют исходя из габаритов тары и особенностей работы персонала. Для архивных коробов достаточно 700–800 мм, для складской тары и тележек – 900–1100 мм. При использовании электропривода учитывают безопасную зону вокруг движущихся секций.
Последовательность доступа к секции:
| Этап | Действие | Контроль |
|---|---|---|
| 1 | Определение нужной секции по маркировке или системе учета | Сверка с базой данных |
| 2 | Сдвиг соседних секций до образования прохода | Проверка срабатывания фиксаторов |
| 3 | Открытие дверцы или снятие ограничителя | Осмотр механизма |
| 4 | Доступ к полке и подбор груза | Отметка в системе учета |
| 5 | Закрытие прохода и возврат секций | Проверка датчиков блокировки |
При высокой частоте обращений к дальним ярусам секцию с наиболее востребованными товарами размещают ближе к зоне доступа. При наличии нескольких операторов вводят правила очередности движения секций для исключения одновременного запуска соседних приводов. Устанавливают сигнальные индикаторы, предупреждающие о перемещении стеллажа.
Сферы применения мобильных стеллажей на складах и в архивах
Мобильные стеллажи применяются там, где требуется компактное хранение с сохранением удобного доступа. На складах они используют для:
- Сырья и комплектующих – обеспечивают плотную укладку до 90% площади хранения, сокращают путь перемещения оператора.
- Готовой продукции малых партий – позволяют быстро формировать заказ, минимизируя количество свободных проходов.
- Фасованной и коробочной продукции – упрощают инвентаризацию и маркировку, особенно при высокой частоте отгрузок.
В архивах мобильные стеллажи применяют для:
- Документов и деловой корреспонденции – обеспечивают хранение больших массивов бумаги на ограниченной площади, до 6–8 м² на один погонный метр прохода.
- Картотек и библиотечных фондов – позволяют использовать узкие проходы 700–800 мм, при этом сохраняя доступ ко всем полкам.
- Медицинских и юридических архивов – интеграция с системой учета и RFID-метками ускоряет поиск и предотвращает потерю документов.
Для складов с высокой динамикой оборота рекомендуют комбинированные системы: ручное управление для редких секций и электропривод для часто используемых. В архивах важно учитывать вес полок с документами и проектировать рельсовые направляющие с запасом прочности 15–20%.
Вопрос-ответ:
Что такое мобильный стеллаж и чем он отличается от обычного?
Мобильный стеллаж — это конструкция на рельсовых направляющих, где секции можно сдвигать для образования прохода. В отличие от обычных статичных стеллажей, здесь не требуется множество постоянных проходов между рядами, что позволяет экономить площадь хранения до 40–60%. Передвижение секций осуществляется вручную или с помощью электропривода, при этом конструкции оборудуются стопорами и датчиками безопасности.
Как правильно распределять грузы на мобильных полках?
Тяжёлые предметы размещают на нижних ярусах ближе к опорам, лёгкие — на верхних. Центр тяжести должен быть максимально симметричным по ширине секции, чтобы не повышалась нагрузка на колёса и не усложнялось перемещение. Максимальный вылет груза за край полки не должен превышать 30 мм. При высокой частоте обращения к товарам рекомендуют маркировку ярусов и секций или применение RFID-меток.
Какие требования предъявляются к полу и рельсовым направляющим при установке мобильных стеллажей?
Основание должно быть бетонным с маркой не ниже В25 и толщиной от 120 мм. Перепад высоты не должен превышать 3 мм на метр длины. Рельсы фиксируют анкерами с шагом 500–700 мм, выверяют уровень лазерным нивелиром и обеспечивают зазор 1–2 мм между стыками для термического расширения. На участках с повышенной влажностью используют нержавеющие или оцинкованные элементы.
Где чаще всего применяют мобильные стеллажи и для каких задач?
На складах их используют для плотного хранения комплектующих, малых партий готовой продукции и коробочной фасовки. В архивах мобильные стеллажи применяются для документов, картотек, библиотечных фондов, а также медицинских и юридических архивов. Системы позволяют сократить занимаемую площадь и обеспечить доступ к любому ряду без постоянных проходов. Для часто используемых секций применяют электропривод, для редких — ручное перемещение.
