Как отсоединить провода от патрона с защелками

Перед отсоединением провода необходимо полностью обесточить устройство и проверить отсутствие напряжения с помощью мультиметра. Даже если питание отключено, важно надеть защитные перчатки и использовать изолированные инструменты, чтобы избежать случайного короткого замыкания.

Патроны с защелками имеют фиксирующие язычки, которые удерживают контактные провода. Для безопасного отсоединения нужно аккуратно надавить на язычок пальцем или небольшим плоским инструментом, не прилагая избыточной силы, чтобы не повредить пластиковый корпус или металлический контакт.

После освобождения защелки провод следует тянуть строго по линии выхода из патрона, избегая перекосов и скручиваний. Если провод зафиксирован прочно, повторите проверку нажатия язычка и убедитесь, что все фиксирующие элементы полностью отпущены.

Осмотр контактов после отсоединения обязателен: поврежденные или обгоревшие концы необходимо заменить, чтобы предотвратить искрение и перегрев при повторном подключении. Хранение проводов и патронов в чистом и сухом месте снижает риск окисления и облегчает последующую работу.

Проверяем отсутствие напряжения перед работой

Перед отсоединением проводов от патрона с защелками необходимо убедиться в полном отсутствии напряжения. Используйте мультиметр с диапазоном не ниже 600 В для переменного тока. Контроль проводится на каждом проводе, включая фазу, ноль и защитный проводник.

Проверку проводят в три этапа: визуальный осмотр, инструментальная проверка, контроль индикатором напряжения. Визуальный осмотр выявляет повреждения изоляции и оголенные участки. Инструментальная проверка измеряет напряжение между фазой и нулем, фазой и землей, нулем и землей.

Для точной проверки используйте следующую таблицу контроля:

После измерений убедитесь, что мультиметр исправен, проверив его на рабочей цепи с известным напряжением. Никогда не ограничивайтесь одним контактом: проверка должна охватывать все соединения, с которыми предстоит работать.

При работе с трехфазными сетями проводите измерения между каждой фазой и нулем, а также между фазами. Для дополнительной безопасности используйте индикатор напряжения без контакта, проходя по проводам вдоль всей длины от патрона до источника питания.

Все манипуляции выполняйте в защитных перчатках с классом не ниже 0 по ГОСТ, а при работе на высоте – с диэлектрическим инструментом. Не допускается начинать отсоединение проводов до подтверждения полного отсутствия напряжения на всех проверяемых точках.

Определяем тип защелок на патроне

Защитные механизмы патронов с защелками различаются по конструкции и способу фиксации. Основные типы: пружинные фиксаторы, шариковые защелки и рычажные замки.

Пружинные фиксаторы обычно располагаются по краям корпуса патрона и имеют выступающие язычки. При нажатии язычок освобождает провод, позволяя легко извлечь контакт. Для безопасного отсоединения достаточно сжать язычок пальцем или узкогубцами, не прикладывая силу к проводам.

Шариковые защелки используют металлические шарики в канавках гнезда. Контакт фиксируется давлением шарика на проводник. Определить наличие шариковой защелки можно, осторожно вращая провод в патроне: шарик ощущается как легкое сопротивление с фиксированной точкой. Для отсоединения требуется нажать или сжать корпус патрона, освобождая шарики.

Рычажные замки содержат маленькие подвижные рычаги на корпусе патрона. При отсоединении рычаги отводятся наружу, разблокируя контакт. Их легко идентифицировать по наличию видимого механизма на боковой поверхности патрона. Важно двигать рычаги строго в направлении, указанном производителем, чтобы не повредить провод или патрон.

Перед любыми манипуляциями внимательно осмотрите патрон, отметив расположение фиксаторов и тип защелки. Не используйте силу наугад, так как это часто приводит к деформации контакта или повреждению провода.

Подготавливаем инструменты для снятия проводов

Для безопасного отсоединения проводов от патрона с защелками потребуется набор инструментов точного назначения. Миниатюрные плоские и крестовые отвертки длиной 80–120 мм обеспечивают доступ к защелкам без повреждения корпуса патрона. Рекомендуется использовать отвертки с изоляцией не менее 1000 В для защиты от случайного контакта с токоведущими частями.

Щипцы с тонкими губками длиной 120–150 мм позволяют аккуратно разжать защелки и удерживать провода при отсоединении. Предпочтительно выбирать модели с антискользящим покрытием и пружинным механизмом, снижающим усилие руки и повышающим контроль над проводом.

Набор пластиковых лопаток и рычажков толщиной 1–2 мм помогает мягко поддеть фиксатор без повреждения изоляции проводов и корпуса патрона. Пластик должен быть прочным, но гибким, чтобы не ломаться при усилии.

Необходима маркерная лента или наклейки для пометки проводов перед снятием, чтобы сохранить последовательность подключения. Также стоит подготовить чистую, неметаллическую поверхность для раскладки снятых элементов и инструментов, исключающую короткое замыкание.

Перед началом работы рекомендуется проверить исправность инструментов: отсутствие трещин на ручках, целостность изоляции и остроту кончиков отверток. Это минимизирует риск повреждения проводов и патрона при отсоединении.

Фиксируем патрон для безопасного отсоединения

Перед отсоединением проводов убедитесь, что патрон надежно зафиксирован. Для патронов с защелками используйте одну из двух безопасных методов: удерживание вручную с помощью изолированных пассатижей или фиксация в тисках с мягкими губками. Пассатижи должны захватывать корпус патрона, не деформируя его, чтобы защелки оставались целыми. Тиски устанавливают на ровной поверхности и затягивают до плотного, но не чрезмерного зажима, чтобы корпус патрона не треснул.

При работе с патронами на панели или в приборе рекомендуется использовать захватные приспособления с противоскользящей поверхностью. Фиксация должна предотвращать любое вращение или смещение патрона при нажатии на защелку. Держите инструмент под прямым углом к патрону, чтобы усилие распределялось равномерно и не приходилось тянуть провод под углом, создающим риск повреждения контактов.

Проверяйте стабильность фиксации перед каждой попыткой отсоединения провода: патрон не должен прогибаться или сдвигаться. Если патрон имеет маркировку или выступы для захвата, ориентируйте инструмент на эти участки. После установки фиксатора или пассатижей слегка покачайте патрон, чтобы убедиться в надежности сцепления, затем аккуратно надавите на защелку и отсоедините провод. Никогда не выполняйте манипуляцию на смещающемся патроне – это увеличивает риск повреждения контактной группы и травмы.

Разжимаем защелки и аккуратно снимаем провода

Перед началом убедитесь, что питание полностью отключено и измерьте отсутствие напряжения мультиметром. Используйте плоскую или специализированную отвертку для разжатия защелок, вставляя инструмент строго в направляющие пазы, не прилагая бокового усилия на корпус патрона.

Надавливайте на язычок защелки плавно, контролируя его движение, чтобы избежать повреждения пластика или контактов. Если защелка заедает, слегка пошевелите провод вперед-назад, не тяните резким рывком.

После разжатия защелки удерживайте провод за изоляцию, а не за жилу, и медленно вытаскивайте из разъема, следя, чтобы контакт не зацепил соседние элементы. Для многожильных проводов рекомендуется легкое вращение при извлечении, чтобы снизить нагрузку на отдельные жилы.

Проверяйте целостность проводов после снятия: отсутствие порезов, расслоений или деформаций контактов гарантирует безопасное повторное подключение. При необходимости используйте контактную смазку на металлических частях для облегчения следующей установки.

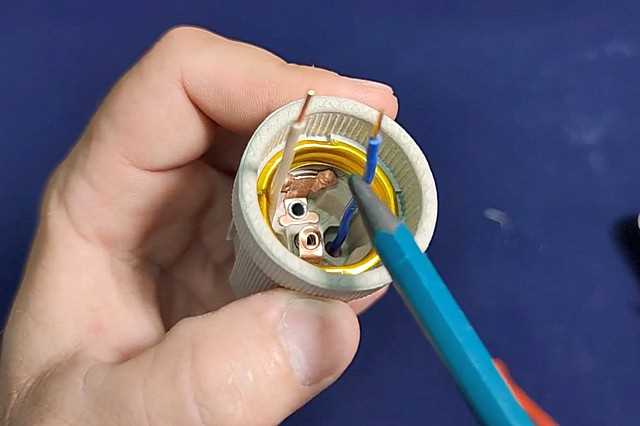

Осматриваем провода и патрон на повреждения после снятия

После отсоединения проводов от патрона важно провести детальный визуальный и тактильный осмотр для выявления любых повреждений, которые могут привести к короткому замыканию или ухудшению контакта.

• Проверка изоляции проводов: осмотрите каждый провод на наличие трещин, порезов, потертостей и следов нагара. Особое внимание уделите местам возле наконечников и изгибов, где изоляция чаще всего повреждается.
• Осмотр оголенных жил: убедитесь, что жилы не расслаиваются и не окислены. Любое изменение цвета меди (зеленый налет или черный оттенок) свидетельствует о необходимости зачистки или замены провода.
• Проверка целостности наконечников: наконечники должны быть плотно закреплены и не деформированы. Любое расшатывание, изгиб или следы перегрева делают соединение ненадежным.
• Оценка состояния патрона: проверьте контакты патрона на наличие следов окисления, потемнений и механических повреждений. Контактные пружины должны сохранять упругость и обеспечивать плотное соединение с проводами.
• Тактильная проверка: слегка покачайте провода в патроне, чтобы убедиться, что контакты не ослабли. Свободное движение указывает на необходимость замены или регулировки.

Если выявлены повреждения изоляции, оголенные или окисленные жилы, деформированные наконечники или ослабленные контакты патрона, ремонтировать провод или патрон необходимо до повторного подключения. Игнорирование этих признаков повышает риск короткого замыкания и повреждения оборудования.

Вопрос-ответ:

Можно ли отсоединять провода от патрона, не отключая питание?

Нет, перед отсоединением проводов необходимо полностью отключить питание устройства. Даже если индикаторы не горят, напряжение в цепи может присутствовать, и случайный контакт приведет к удару током или короткому замыканию.

Каким инструментом лучше пользоваться для снятия проводов с защёлок?

Обычно достаточно небольших плоских инструментов, например, отвертки с тонким лезвием или специального съемника для разъёмов. Главное — не применять силу, чтобы не повредить пластиковую защёлку или контактную клемму.

Как понять, что провод полностью отсоединён от патрона?

После освобождения защёлки провод должен легко выходить из разъёма без сопротивления. Если он не выходит, не тяните силой — это значит, что защёлка ещё зафиксирована. Визуально можно проверить, что металлический контакт полностью вышел из гнезда.

Можно ли повторно использовать патрон после отсоединения проводов?

Да, патрон можно использовать повторно, если защёлки и контакты не повреждены. Осмотрите пластик на трещины и убедитесь, что металлические контакты не деформированы. Если элементы целы, провод можно вставить обратно, соблюдая правильное положение защёлки.

Что делать, если провод застрял в защёлке и не выходит?

Не следует тянуть его силой. Попробуйте аккуратно поддеть защёлку тонкой отверткой или другим подходящим инструментом, слегка сдвигая её, чтобы освободить провод. Если проблема сохраняется, лучше обратиться к специалисту, чтобы не сломать разъём.
