Как оцифровать график с картинки

Для точного извлечения данных с графика необходимо определить масштаб каждой оси. Если на оси X указаны годы, а на оси Y – значения от 0 до 100, важно зафиксировать координаты крайних точек и рассчитать пиксельное расстояние между отметками. Это позволит преобразовать координаты пикселей в реальные числовые значения с точностью до 0,1–0,5%.

Следующий шаг – выбор оптического инструмента для считывания точек графика. Можно использовать программные решения, такие как WebPlotDigitizer или PlotDigitizer, которые позволяют вручную или автоматически выделять точки кривой и сохранять их в формате CSV. При работе с программой рекомендуется сначала откалибровать оси, указав две известные точки для каждой, чтобы минимизировать систематическую ошибку.

Для кривых с плотными или пересекающимися линиями стоит разбить изображение на сегменты. Каждую линию обрабатывать отдельно, чтобы избежать смешения данных. При этом следует сохранять исходное разрешение изображения – снижение качества до 72–96 dpi может привести к смещению координат до 2–3%.

После извлечения точек важно проверить их на согласованность с исходными отметками на осях. Для этого можно построить тестовый график и сравнить ключевые значения, например максимумы и минимумы, с визуально известными значениями на изображении. Любое расхождение свыше 1–2% требует корректировки калибровки осей или повторного считывания точек.

Выбор подходящего формата изображения для анализа

Растровые форматы с высоким разрешением минимизируют ошибки при автоматическом распознавании точек. Рекомендуется сохранять изображения с минимальной плотностью 300 dpi для сканированных графиков. Для графиков с мелкими деталями, например, плотными сетками или множественными кривыми, предпочтительно использовать TIFF с 16-битной глубиной цвета, чтобы сохранить точность оттенков линий.

Векторные форматы, такие как SVG или PDF, идеальны для графиков, созданных в цифровых системах, так как они позволяют извлекать координаты без потери качества. При конвертации растровых графиков в векторные форматы следует проверять корректность трассировки линий и отсутствие слияния близко расположенных элементов.

Важно избегать повторного сжатия изображений перед анализом. Каждое повторное сохранение в JPEG снижает контраст между линиями и фоном, усложняя алгоритм распознавания. Для цветных графиков предпочтительно сохранять исходное цветовое пространство RGB без преобразования в индексированные палитры, чтобы сохранить различимость линий и маркеров.

Выбор правильного формата напрямую влияет на точность последующего цифрового анализа: PNG и TIFF подходят для растровых сканов, SVG и PDF – для исходных цифровых графиков, JPEG применим только при ограничении исходного формата. Рекомендуется всегда ориентироваться на качество линии, глубину цвета и разрешение при подготовке изображений к анализу.

Определение осей и масштабов на графике

Первый шаг при переводе графика в числовые данные – точное определение осей и их масштабов. Ошибки на этом этапе сразу ведут к неверным значениям. Следует выполнить следующие действия:

1. Идентификация осей:
   • Определите горизонтальную ось (обычно X) и вертикальную (Y).
   • Проверьте наличие подписей и единиц измерения для каждой оси.
   • Если график содержит несколько наборов данных, уточните, к какой оси они относятся.
2. Определение шкалы:
   • Выберите два контрольных значения на каждой оси с известными координатами.
   • Вычислите расстояние между этими значениями в пикселях или миллиметрах на изображении.
   • Разделите разницу значений на измеренное расстояние, чтобы получить масштаб (единиц на пиксель).
3. Проверка линейности:
   • Проверьте равномерность интервалов между делениями осей. Для нелинейных осей (логарифмические, экспоненциальные) отметьте ключевые точки и рассчитайте локальные масштабы.
4. Фиксация смещений:
   • Определите координаты нуля или другой исходной точки графика на изображении.
   • Учтите смещение для корректного пересчета всех последующих точек.
5. Документирование:
   • Составьте таблицу с подписями осей, единицами измерения, масштабами и координатами контрольных точек.
   • Это упростит последующую конвертацию всех точек графика в числовые значения.

Правильное определение осей и масштабов минимизирует систематические ошибки при извлечении данных и позволяет точно сопоставлять позиции точек с реальными значениями.

Ручной метод считывания координат точек

Для точного перевода графика в числовые данные начните с выбора системы координат. Определите минимальные и максимальные значения по осям X и Y, фиксируя их на изображении линейкой или с помощью цифрового измерителя пикселей. Запишите эти граничные значения – они станут опорой для масштабирования.

Выберите точки кривой, которые будете фиксировать. Рекомендуется брать точки через равные интервалы по оси X или в местах значительных изменений наклона, чтобы сохранить форму графика. Для кривых с резкими колебаниями увеличьте плотность точек в таких участках.

Для определения координат каждой точки измерьте её положение относительно выбранных опорных линий. Рассчитайте значения по формулам масштабирования:

X = X_min + (ΔX / W) * px,

Y = Y_min + (ΔY / H) * py,

где ΔX и ΔY – диапазоны по осям, W и H – ширина и высота графика в пикселях, px и py – координаты точки на изображении.

Записывайте координаты в таблицу с точностью до двух-трёх десятичных знаков. Если график многосерийный, помечайте каждую кривую отдельным идентификатором.

После фиксации всех точек проведите проверку: построите график по полученным числам и сравните его с исходным изображением. Если расхождения превышают 1–2% по ключевым точкам, уточните координаты в этих участках.

Ручной метод требует последовательности и аккуратности, но обеспечивает контроль точности данных и возможность корректировать ошибки сразу после измерения. Использование сетки с равными делениями на распечатанном или увеличенном изображении значительно ускоряет процесс.

Использование цифровых инструментов для распознавания графиков

Для перевода графиков с изображения в числовые данные применяются специализированные программы, которые используют алгоритмы компьютерного зрения и векторизации. Наиболее точными считаются инструменты с поддержкой калибровки осей, позволяющей задать реальные значения X и Y, что минимизирует ошибку преобразования.

Примеры таких инструментов включают:

Процесс работы с цифровыми инструментами включает:

Для повышения точности рекомендуется использовать изображения с разрешением не ниже 300 dpi и избегать искажений перспективы. Автоматическое распознавание лучше работает на графиках с четкими линиями и контрастным фоном; в случае шумных изображений предпочтительно комбинировать ручное и автоматическое отслеживание.

Систематическое использование этих инструментов позволяет сократить время перевода графиков в числовую форму и обеспечивает воспроизводимость данных при повторном анализе.

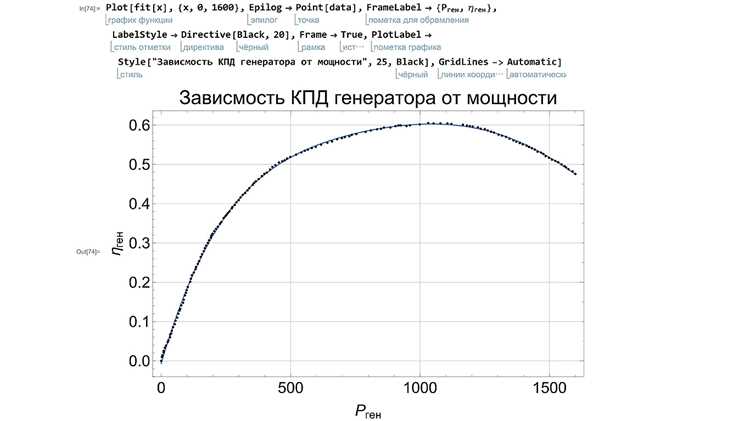

Экспорт координат из графического файла в таблицу

Для извлечения числовых данных из графика в изображении требуется точное определение координат ключевых точек линии или кривой. Процесс можно разделить на несколько этапов.

1. Подготовка изображения:
   • Убедитесь, что график имеет четкие оси и хорошо различимые линии.
   • Если изображение в формате JPG или PNG, оптимально конвертировать в PNG с прозрачным фоном для лучшего распознавания контуров.
   • Удалите лишние элементы: сетки, легенды и подписи, которые могут мешать автоматическому определению точек.
2. Определение масштаба осей:
   • Выберите два контрольных значения по каждой оси для пересчета пикселей в реальные единицы.
   • Запишите координаты этих точек в пикселях и их соответствующие значения на графике.
   • Вычислите коэффициенты пересчета: коэффициент = (реальное значение2 − реальное значение1) / (пиксель2 − пиксель1).
3. Сбор координат:
   • Используйте программные инструменты для цифрового анализа изображений, например, WebPlotDigitizer или PlotDigitizer.
   • Вручную или автоматически выделите точки линии графика.
   • Собранные координаты в пикселях конвертируйте в реальные значения с помощью ранее вычисленных коэффициентов.
4. Экспорт в таблицу:
   • Собранные данные сохраняйте в CSV или Excel для дальнейшей обработки.
   • Структура таблицы должна быть простой: первая колонка – значения по оси X, вторая – по оси Y.
   • Проверяйте правильность пересчета на нескольких контрольных точках графика.
5. Контроль точности:
   • Сравните полученные координаты с исходными значениями графика, если они известны.
   • Используйте сглаживание или интерполяцию, если линии графика неровные.
   • Избегайте автоматического выделения точек на сильно размытых изображениях – ошибки могут достигать 10–15%.

Применение этого метода позволяет получать числовые данные для аналитики, моделирования и построения новых графиков без ручного считывания каждого значения с изображения.

Очистка и корректировка полученных числовых данных

Выбросы определяются через расчет локальной медианы или с использованием метода межквартильного размаха (IQR). Точки, отклоняющиеся более чем на 1,5 IQR от квартилей, следует проверить на ошибки сканирования и при необходимости корректировать или исключать.

После удаления шумов важно нормализовать масштаб данных. Если график был снят с изображения с неизвестной сеткой, используйте опорные отметки на осях для привязки координат к реальным значениям. Для оси X пересчитайте пиксели в единицы времени или расстояния, для оси Y – в измеряемую величину.

Коррекция наклона осей и перспективных искажений проводится через аффинные преобразования. Для этого определите три или четыре контрольные точки на графике, построите матрицу трансформации и примените её к всем точкам. Это устраняет перекосы, вызванные фотографированием или сканированием.

После первичной очистки рекомендуется сгладить данные для устранения мелких флуктуаций, не влияющих на общую тенденцию. Используются методы скользящего среднего с окном 3–5 точек или фильтры Савицкого–Голея с полиномом второго порядка для сохранения локальных экстремумов.

Заключительным этапом является проверка целостности данных: убедитесь, что последовательность точек монотонна там, где это необходимо, и что экстремумы совпадают с визуально выделенными на графике. При расхождениях – скорректируйте локальные сегменты вручную, используя исходное изображение как эталон.

Систематическая очистка и корректировка повышает точность анализа и позволяет использовать полученные данные для моделирования, построения регрессионных моделей и сравнения с другими наборами измерений без накопления ошибок.

Проверка точности перевода графика в числа

После перевода графика в числовой формат необходимо провести точную проверку соответствия исходным данным. Первый шаг – сопоставление контрольных точек. Выбирайте минимум 5–7 точек на разных участках кривой и сравнивайте координаты с исходным изображением. Допустимое отклонение для оси Y не должно превышать 2–3% от диапазона значений графика, для оси X – 1–2%.

Следующий метод – проверка интерполяции. Если график плавный, нанесите полученные точки на координатную сетку и построьте линейную или сплайн-интерполяцию. Разрыв между линией интерполяции и исходной кривой не должен превышать половину толщины линии на изображении. Для графиков с резкими изменениями используйте локальные производные: сравните наклон линии между соседними точками с визуальным наклоном на графике.

Проверка суммарных величин также эффективна для интегральных графиков. Сумма значений по оси Y в числовом массиве должна соответствовать площади под кривой на изображении с погрешностью до 1–2%. Для дискретных категориальных графиков сравнивайте долю каждой категории в числовых данных с долей визуально отображаемой на графике.

Используйте перекрестную верификацию с альтернативными инструментами. Если первоначально данные извлекались вручную, проверьте результат с помощью программного скрипта или другого приложения для оцифровки. Совпадение более чем на 95% точек гарантирует высокую точность перевода.

Регулярная проверка точности предотвращает накопление систематических ошибок при дальнейшей обработке данных и обеспечивает корректность последующего анализа.

Сохранение данных для дальнейшего анализа

После перевода графика в числовой формат важно выбрать подходящий формат хранения. Для работы с таблицами и статистическими пакетами оптимальны CSV и TSV, так как они обеспечивают совместимость с Excel, Python (pandas) и R. Столбцы должны содержать точные подписи осей и единицы измерения.

При сохранении больших наборов данных рекомендуется использовать формат HDF5 или Parquet, обеспечивающий сжатие без потери точности и быстрый доступ к отдельным сегментам данных.

Важно вести версии файлов: каждая корректировка координат или масштабирования графика должна фиксироваться в отдельной версии с указанием даты и изменений. Это облегчает отслеживание ошибок и восстановление исходных данных.

Для числовых данных с плавающей запятой используйте не менее 6–8 знаков после запятой, чтобы сохранить точность преобразования из графика. При необходимости анализа временных рядов указывайте штампы времени в формате ISO 8601.

Дополнительно сохраняйте метаданные: источник графика, метод извлечения данных, масштаб осей, единицы измерения. Это критично для повторного анализа и публикации результатов.

Для автоматизации хранения данных используйте скрипты на Python или R, которые создают файлы с именами, включающими дату и идентификатор графика, чтобы минимизировать ошибки ручного сохранения.
