Шлейф дисплея является тонкой гибкой платой, передающей сигналы между экраном и материнской платой устройства. Чаще всего поломки проявляются в виде мерцания, полос или полного отсутствия изображения. Для ремонта дома потребуется набор инструментов: антистатический браслет, тонкие пластиковые лопатки, отвертки precision, пинцет и мультиметр для проверки целостности контактов.

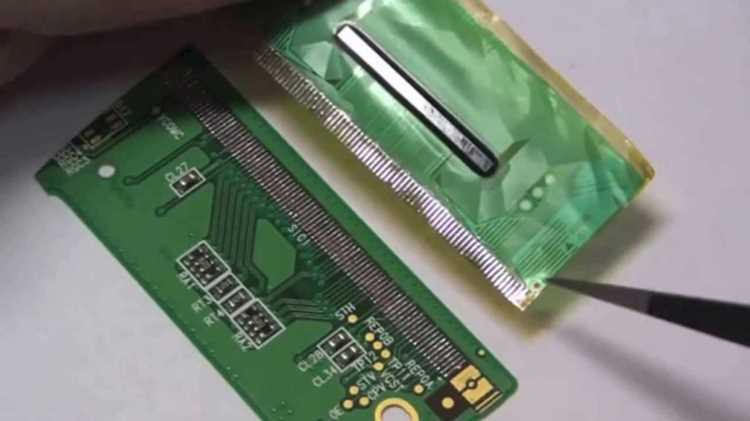

Первый этап – аккуратная разборка корпуса. Необходимо отсоединить аккумулятор, чтобы исключить короткое замыкание. Шлейфы фиксируются миниатюрными защёлками или клеевыми контактами, которые легко повредить. Рекомендуется использовать пластиковые лопатки и избегать металлических инструментов на этапе отсоединения.

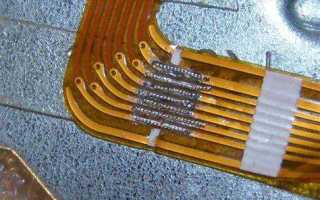

Следующий шаг – диагностика повреждения. С помощью мультиметра проверяют сопротивление линий шлейфа. Любые обрывы или повышенное сопротивление сигнализируют о необходимости замены или локального восстановления проводников. Для восстановления можно применить жидкий проводящий клей или аккуратную пайку ультратонким проводом, соблюдая полярность и минимальное нагревание.
После ремонта шлейфа тестируется работа дисплея до окончательной сборки. Если изображение стабильное и сенсор реагирует корректно, корпус собирается в обратной последовательности, следя за ровным расположением всех шлейфов и защёлок. Соблюдение этих процедур снижает риск повреждения материнской платы и продлевает срок службы устройства.
Вопрос-ответ:
Как определить, что проблема с дисплеем связана именно со шлейфом, а не с матрицей?
Если экран периодически мерцает, появляются полосы или изображение пропадает при определённом наклоне корпуса, чаще всего это указывает на неисправность шлейфа. Матрица обычно проявляет постоянные дефекты, такие как полностью тёмный экран или постоянно искажённые цвета. Для точной проверки можно аккуратно пошевелить шлейф и наблюдать за изменениями на дисплее: если изображение реагирует на движение кабеля, значит проблема в нём.
Какие инструменты понадобятся для замены шлейфа в домашних условиях?
Основной набор включает небольшие крестовые и плоские отвертки, пластиковые лопатки для разборки корпуса, пинцет, а также антистатический браслет. Для некоторых моделей может потребоваться фен или термопистолет для аккуратного разогрева клеевых элементов, чтобы не повредить корпус и шлейф. Наличие хорошего освещения и удобного рабочего места также сильно облегчает процесс.
Можно ли восстановить шлейф, если он повреждён частично, или его нужно сразу менять?
В некоторых случаях мелкие повреждения на шлейфе можно аккуратно восстановить: например, при нарушении контактов помогает аккуратное прижатие или перепайка повреждённого участка. Однако если повреждение глубокое или кабель имеет многочисленные разрывы, такой ремонт ненадёжный и лучше заменить шлейф полностью, чтобы избежать повторной поломки и возможного повреждения матрицы.
Существуют ли безопасные способы снять шлейф с разъёма, чтобы не повредить плату?
Да, безопасный способ заключается в использовании пластиковой лопатки или пинцета с плоским кончиком. Разъём шлейфа обычно снабжён защёлкой: её аккуратно поднимают или отводят в сторону, после чего кабель можно вынуть. Давление или резкие движения металлическими инструментами могут повредить контакты на плате, поэтому нужно действовать осторожно и без лишней силы.
Какие ошибки чаще всего совершают при самостоятельной замене шлейфа?
Одной из самых распространённых ошибок является неправильная ориентация кабеля при установке — шлейф вставляют задом наперёд, что приводит к отсутствию изображения или короткому замыканию. Ещё часто повредят защёлку разъёма или контакты, пытаясь вытащить шлейф без снятия фиксирующей защёлки. Нередко забывают проверить чистоту контактов: пыль или грязь между ними могут вызвать нестабильную работу дисплея даже после замены шлейфа.
Можно ли самому заменить шлейф дисплея на ноутбуке без специального оборудования?
Да, замену шлейфа можно выполнить дома, но нужно учитывать несколько моментов. Для работы потребуется точная отвертка, пластиковые лопатки или карточка для разборки корпуса и аккуратность при отсоединении старого шлейфа от матрицы и платы. Перед началом важно полностью отключить питание устройства и снять аккумулятор. Шлейф обычно крепится к разъему на плате и дисплее с защёлками или клейкой лентой, поэтому нужно действовать медленно, чтобы не повредить контакты. После установки нового шлейфа экран может сразу заработать, но если изображение мерцает или отсутствует, стоит проверить положение разъёмов и целостность контактов. Иногда проблему вызывает не шлейф, а повреждение матрицы или платы, поэтому стоит внимательно осмотреть все элементы.
