Надёжное закрепление печатной платы в пластиковом корпусе напрямую влияет на долговечность устройства и стабильность его работы. Некорректная фиксация может привести к повреждению элементов, нарушению контактов и сбоям в работе электроники. Выбор способа крепления определяется массой платы, типом корпуса, наличием вибраций и температурным режимом эксплуатации.
Наиболее распространённые методы включают использование стоек и распорок, винтового крепления, пластиковых защёлок и клеевых составов. Каждое решение имеет свои преимущества и ограничения. Например, винтовые соединения обеспечивают прочность при нагрузках до нескольких килограммов, но требуют точной разметки и сверления корпуса. Пластиковые защёлки упрощают монтаж, но подходят только для лёгких плат без значительных механических воздействий.
При проектировании корпуса важно учитывать точки крепления платы и зону распределения нагрузки. Расстояние между крепёжными элементами должно быть не менее 50–70 мм для плат размером до 100×100 мм, чтобы минимизировать прогибы и напряжения. Для виброустойчивых устройств применяют стойки с резиновыми амортизаторами или монтажные рамки, предотвращающие смещение платы при транспортировке и эксплуатации.
Выбор метода фиксации также зависит от частоты обслуживания устройства. Для плат, которые требуют регулярного доступа, предпочтительнее защёлочные или винтовые крепления. Для одноразовых сборок или защищённых устройств допустимо использование клея или термоплавких композиций, обеспечивающих долговременное удержание без дополнительных деталей.
Выбор подходящих крепежных элементов для платы
Правильный выбор крепежа определяет надёжность фиксации платы и устойчивость устройства к вибрациям и ударам. Основные параметры, на которые нужно ориентироваться, включают вес платы, материал корпуса и размер монтажных отверстий. Для пластиковых корпусов рекомендуется использовать крепежи из полиамида или нейлона с высокой прочностью и минимальной усадкой при нагреве.
Наиболее распространённые крепежные элементы:
| Тип крепежа | Применение | Особенности | Рекомендации |
|---|---|---|---|
| Винты с резьбой M2–M3 | Платы до 150 г, металлические элементы внутри корпуса | Обеспечивают жёсткое соединение, требуют сверления отверстий | Использовать шайбы для распределения нагрузки и предотвращения трещин корпуса |
| Пластиковые стойки и распорки | Средние и тяжёлые платы, многослойные платы | Высота подбирается под толщину платы и объём корпуса | Устанавливать в местах с наибольшей механической нагрузкой |
| Защёлочные фиксаторы | Лёгкие платы до 50 г, корпуса с ограниченным доступом | Быстрый монтаж без инструментов, ограничение по нагрузке | Использовать в местах с минимальной вибрацией |
| Клеевые составы (эпоксидные, термоплавкие) | Платы малой массы, одноразовые сборки | Обеспечивают постоянное крепление, невосприимчивы к вибрациям | Наносить точечно на стойки или углы платы, избегать контакта с контактными дорожками |
| Металлические заклёпки | Платы под высокие нагрузки и вибрации | Прочная фиксация, требуется доступ с обеих сторон | Использовать в промышленных устройствах, совмещая с распорками |
При выборе крепежа важно учитывать совместимость материала корпуса и крепежного элемента, чтобы избежать растрескивания пластика при затяжке. Также нужно проверять допустимый момент затяжки для винтов и расположение отверстий, чтобы сохранить геометрию платы и избежать перекоса компонентов.
Использование стоек и распорок для фиксации
Стойки и распорки применяются для создания жёсткой опоры платы внутри корпуса, предотвращения прогибов и смещения при вибрациях. Для пластиковых корпусов чаще используют стойки из нейлона или полиамида диаметром 4–6 мм с внутренней резьбой М2–М3, которые выдерживают нагрузки до 2–3 кг на точку крепления.
Высота стойки подбирается с учётом толщины платы и компонентов на её нижней стороне. Для плат толщиной 1,6 мм с элементами до 5 мм оптимальная высота стойки составляет 8–10 мм, что обеспечивает достаточный зазор для монтажа и охлаждения. Расстояние между стойками должно быть не менее 50 мм для плат до 100×100 мм, чтобы уменьшить прогиб и нагрузку на пайку.
Распорки применяются при больших платах или сложных корпусах с нестандартной формой. Они распределяют нагрузку по корпусу, предотвращают локальные напряжения и обеспечивают стабильность при сборке и транспортировке. Распорки могут быть жёсткими или амортизирующими, с резиновыми вставками для снижения вибрации.
При монтаже рекомендуется закреплять плату на стойках с использованием винтов с шайбами или саморезов, чтобы равномерно распределить усилие и избежать повреждения корпуса. Для плат с высокой массой и расположением тяжёлых компонентов по краям корпуса допустимо добавлять дополнительные распорки в центральной части, обеспечивая равномерное давление и снижение риска перекоса.
Применение пластиковых защелок и защёлочных креплений
Пластиковые защёлки используются для быстрого и безопасного крепления плат в корпусах без применения инструментов. Они изготавливаются из полиамида или поликарбоната с высокой ударопрочностью и минимальной деформацией при нагреве до 80 °C. Защёлки выдерживают нагрузку до 500–700 г на одну точку фиксации, что подходит для лёгких плат с минимальными компонентами на нижней стороне.
Защёлочные крепления бывают двух типов: с фиксирующим язычком и с пружинной вставкой. Язычковые защёлки обеспечивают простую фиксацию при вставке платы, но требуют точного позиционирования отверстий. Пружинные защёлки компенсируют небольшие неточности монтажа и удерживают плату при вибрациях, но менее прочны при повторном открытии более 20–30 раз.
Рекомендуется располагать защёлки на углах и по центру длинной стороны платы, чтобы равномерно распределять нагрузку и предотвратить прогиб. Для плат длиной до 100 мм достаточно 4–6 защёлок, для плат длиной 150–200 мм – 6–8 защёлок. При установке следует избегать контакта защёлок с компонентами платы, особенно с высокими конденсаторами и радиаторами.
Для повышения надёжности фиксации можно комбинировать защёлки с короткими стойками или распорками. Такая схема снижает вероятность смещения платы при транспортировке и вибрациях, обеспечивая стабильность электрических контактов и долговечность сборки.
Крепление с помощью винтов и гаек в пластиковом корпусе
Винтовое крепление обеспечивает жёсткую фиксацию платы и подходит для плат с массой до 200–300 г и с крупными компонентами на нижней стороне. Для пластиковых корпусов используют винты M2–M3 с внутренней резьбой в стойках или с гайками на противоположной стороне. Оптимальный момент затяжки для нейлоновых стоек составляет 0,2–0,3 Н·м, чтобы избежать трещин и деформации корпуса.
Гайки применяются в случаях, когда корпус не имеет встроенных резьбовых отверстий или требуется усиленная фиксация. Наиболее распространённый вариант – металлическая гайка с нейлоновой вставкой, обеспечивающая виброустойчивость и предотвращающая самопроизвольное раскручивание. Для пластика рекомендуется использовать шайбы диаметром на 1–2 мм больше отверстия, чтобы равномерно распределить нагрузку и снизить точечное давление.
Расположение винтов должно обеспечивать равномерное закрепление платы: минимальное расстояние между крепёжными точками – 50 мм для плат до 100×100 мм, для больших плат – 70–80 мм. В местах с тяжёлыми компонентами или концентрированными нагрузками допустимо добавлять дополнительные винты, чтобы избежать прогиба и локального напряжения.
При сборке следует проверять выравнивание платы по корпусу и предотвращать перекос при затяжке. Для плат с высокими радиаторами или компонентами на нижней стороне корпуса применяют удлинённые стойки, позволяющие сохранить зазор и обеспечить доступ для охлаждения и обслуживания.
Применение клеевых составов для закрепления платы
Клеевые составы применяются для фиксации лёгких плат и одноразовых сборок, когда использование винтов или стоек затруднено. Наиболее распространены эпоксидные, цианоакрилатные и термоплавкие клеи, обеспечивающие прочное соединение с пластиковым корпусом. Эпоксидные составы выдерживают нагрузки до 3–5 кг на точку фиксации и сохраняют прочность при температурах до 120 °C. Термоплавкие клеи обеспечивают быстрый монтаж при температуре плавления 60–80 °C и позволяют корректировать положение платы до застывания.
Наносить клей рекомендуется точечно на стойки, углы или плоские участки платы, избегая контакта с контактными дорожками и компонентами. Для плат с массой до 100 г достаточно 4–6 точек фиксации, для более тяжёлых – 6–8 точек. Толщина слоя клея не должна превышать 1–2 мм, чтобы избежать перекоса платы и снижения теплопередачи.
Для повышения долговечности рекомендуется комбинировать клей с лёгкими распорками или короткими стойками. Это снижает риск смещения платы при вибрациях и транспортировке, а также уменьшает напряжение на пайку и дорожки. При работе с термоплавкими составами важно контролировать температуру корпуса, чтобы пластик не деформировался и не терял геометрию отверстий для крепежа.
После нанесения клея следует выдержать время полимеризации, указанное производителем, обычно 15–60 минут для термоплавких и 24 часа для эпоксидных составов. Это обеспечивает максимальное сцепление и долговечность фиксации платы внутри корпуса.
Фиксация платы с использованием монтажных рамок и направляющих
Монтажные рамки и направляющие обеспечивают жёсткую и точную фиксацию платы внутри корпуса, особенно при сложной геометрии или больших размерах плат. Рамки из нейлона, полиамида или алюминия выдерживают нагрузки до 5 кг и предотвращают прогибы, распределяя давление по всей площади платы. Направляющие позволяют вставлять плату без перекоса и надёжно удерживать её вдоль оси корпуса.
Рамки подбираются с учётом размеров платы и корпуса, обычно с зазором 0,5–1 мм для компенсации температурного расширения и минимизации трения при установке. Для плат с компонентами на нижней стороне рекомендуется использовать рамки с углублениями или вырезами, чтобы не создавать точечного давления на элементы.
Направляющие монтируются параллельно друг другу на боковых стенках корпуса. Расстояние между направляющими должно соответствовать ширине платы, с допуском 0,3–0,5 мм для плавного скольжения. Для удержания платы в фиксированном положении можно использовать комбинацию направляющих с короткими стойками или защёлками в углах рамки.
Монтажные рамки и направляющие повышают точность позиционирования платы при сборке и уменьшают риск повреждения дорожек и пайки. Для плат длиной более 150 мм рекомендуется добавлять центральные распорки или фиксирующие язычки, чтобы исключить прогиб и смещение при вибрациях и транспортировке.

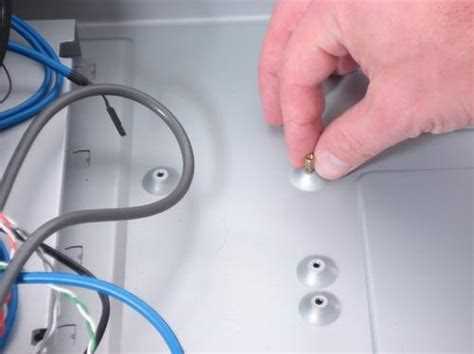

Предотвращение смещения и вибраций платы внутри корпуса
Смещение и вибрации платы приводят к нарушению контактов, повреждению компонентов и ухудшению работы устройства. Для снижения этих рисков применяют механические и демпфирующие методы фиксации.
- Использование резиновых амортизаторов и прокладок: устанавливаются между платой и стойками или рамками, снижают передачу вибраций и ударных нагрузок. Толщина 1–2 мм подходит для большинства лёгких и средних плат.
- Монтаж на стойки и распорки: равномерно распределяет нагрузку и фиксирует плату в положении без перекоса. Для плат до 100×100 мм рекомендуются 4–6 точек крепления, для больших плат – 6–8 точек.
- Применение защёлок и направляющих: предотвращает боковое смещение и обеспечивает точное позиционирование платы при сборке и обслуживании.
- Комбинация винтов и распорок: жёсткая фиксация с равномерным распределением давления, особенно при высоких вибрациях или транспортировке.
- Точечное использование клея: для лёгких плат или одноразовых сборок, особенно в местах с высокой механической нагрузкой.
Для плат с чувствительными компонентами, такими как микросхемы и конденсаторы, рекомендуется избегать прямого контакта жёстких крепёжных элементов с элементами. Оптимально использовать амортизирующие вставки или рамки с вырезами, чтобы исключить локальные напряжения и повреждения.
При проектировании крепления следует учитывать направления возможных вибраций и ударов. Распределение точек фиксации по периметру и центру платы минимизирует прогибы и смещение, обеспечивая стабильность контактов и долговечность устройства.
Вопрос-ответ:
Какие типы крепежных элементов лучше использовать для платы с высокой массой?
Для тяжёлых плат оптимально применять винты с гайками, стойки и распорки из прочного пластика или металла. Винтовое крепление обеспечивает жёсткую фиксацию, стойки и распорки равномерно распределяют нагрузку, уменьшая прогиб платы и давление на пайку. Для плат весом более 200–300 г рекомендуется использовать дополнительные крепёжные точки в центральной части платы и вокруг тяжёлых компонентов.
Как правильно подобрать высоту стоек для платы с крупными элементами на нижней стороне?
Высота стоек выбирается с учётом толщины платы и высоты компонентов на её нижней стороне. Для стандартной платы толщиной 1,6 мм с элементами до 5 мм рекомендуется стойка 8–10 мм. Если компоненты выше 10 мм, следует использовать удлинённые стойки или комбинировать стойки с распорками, чтобы сохранить зазор и обеспечить доступ для вентиляции и обслуживания.
Можно ли использовать пластиковые защёлки для плат с вибронагрузками?
Пластиковые защёлки подходят для лёгких плат до 50–70 г с минимальной вибрацией. В условиях сильной вибрации рекомендуется дополнительно применять стойки, распорки или амортизирующие прокладки. Защёлки удерживают плату по углам и боковым сторонам, но без дополнительных элементов есть риск смещения и повреждения компонентов при транспортировке или механическом воздействии.
В каких случаях стоит использовать клеевые составы для фиксации платы?
Клей применяется для лёгких плат или одноразовых сборок, когда использование винтов и стоек затруднено. Эпоксидные и термоплавкие составы обеспечивают прочное соединение с корпусом, выдерживают нагрузки до 3–5 кг на точку фиксации и позволяют избежать смещения при вибрациях. Наносить клей следует точечно на углы, стойки или плоские участки платы, избегая контакта с дорожками и компонентами. Для повышения надёжности допустимо комбинировать клей с короткими стойками или распорками.
