Как создать 3д принтер

Самостоятельная сборка 3D принтера начинается с понимания задач, под которые он нужен: печать корпусов, деталей с допусками до 0,1 мм, работа с PLA или PETG. От этого зависят габариты рамы, тип кинематики и бюджет. Для большинства домашних проектов подходит рабочее поле 220×220×250 мм и кинематика типа Cartesian или CoreXY.

Базовый комплект компонентов включает алюминиевый профиль 2020, шаговые двигатели NEMA 17, плату управления на базе 32-битного контроллера, хотэнд с температурой до 260 °C и стол с подогревом до 100–110 °C. Средняя стоимость таких деталей при заказе из онлайн-магазинов – 300–450 долларов, без учета корпуса и инструментов.

Ключевая сложность – совместимость компонентов. Длина ремней, шаг винтов, тип драйверов и напряжение питания должны совпадать с параметрами платы и прошивки. Ошибки на этом этапе приводят к перекосам осей, пропускам шагов и нестабильной подаче пластика.

Сборка не заканчивается механическим монтажом. После установки электроники требуется прошивка контроллера, настройка шагов на миллиметр, калибровка стола и проверка температурных датчиков. Только после этого можно переходить к тестовой печати и корректировке параметров под конкретный пластик.

Выбор типа конструкции 3D принтера для домашней сборки

Тип конструкции определяет точность, скорость печати, сложность сборки и требования к настройке. Для домашней сборки чаще всего рассматривают три варианта: Cartesian, CoreXY и Delta. Каждый из них предъявляет разные требования к раме, кинематике и электронике.

Cartesian-конструкция с подвижным столом по оси Y – самый простой вариант для первого проекта. Она допускает использование стандартного профиля 2020, ремней GT2 и одного ходового винта по оси Z. При рабочем поле 220×220×250 мм легко добиться повторяемости размеров до ±0,1 мм. Минус – инерция стола, которая ограничивает скорость печати значениями 50–70 мм/с.

CoreXY подходит для тех, кто планирует печатать быстрее и работать с более высокими моделями. Стол движется только по оси Z, что снижает вибрации. Конструкция требует точной установки ремней одинаковой длины и жесткой рамы из профиля 2040 или усиленного 2020. Ошибка в параллельности осей приводит к искажению геометрии, поэтому сборка занимает больше времени.

Delta-принтер отличается вертикальной компоновкой и высокой скоростью перемещений, но для самостоятельной сборки он наименее удобен. Точность напрямую зависит от калибровки трех башен, длины тяг и параметров прошивки. При печати деталей с плоским основанием часто возникают проблемы с первым слоем, особенно при диаметре стола более 200 мм.

Для домашней мастерской с ограниченным пространством и стандартными задачами печати оптимальным выбором остается Cartesian или CoreXY. Первый упрощает сборку и настройку, второй дает запас по скорости и высоте моделей при условии аккуратного монтажа и точной геометрии рамы.

Подбор рамы и направляющих: размеры, материалы, допуски

Рама задает геометрию всего принтера, поэтому для домашней сборки чаще используют алюминиевый профиль 2020 или 2040. Для рабочего поля до 220×220×250 мм достаточно 2020 при условии правильной сборки и использования угловых соединителей. При высоте оси Z более 300 мм предпочтителен профиль 2040, так как он снижает прогиб стоек.

Длина профиля должна подбираться с учетом внешних габаритов, а не только зоны печати. Для стандартного Cartesian-принтера с полем 220×220 мм общая ширина рамы обычно составляет 420–450 мм, глубина – 400–430 мм. Ошибка в расчетах приводит к нехватке хода каретки или проблемам с натяжением ремней.

В качестве направляющих применяют круглые валы Ø8–10 мм или линейные рельсы формата MGN12. Валы дешевле, но требуют точной параллельности опор; при длине более 350 мм они заметно прогибаются. Рельсы компактнее и жестче, однако чувствительны к перекосу при монтаже.

Допуски при сборке критичны. Отклонение направляющих по параллельности более 0,1 мм на длине 300 мм вызывает закусывание каретки и неравномерный износ. Рама должна собираться на ровной поверхности с проверкой диагоналей; разница диагоналей прямоугольника не должна превышать 1 мм.

Для крепежа используются винты M5 с Т-образными гайками под профиль. Недопустима сборка «на глаз»: все соединения подтягиваются после выравнивания рамы, а затем фиксируются повторно. Такой порядок снижает перекосы и упрощает дальнейшую калибровку осей.

Выбор и установка шаговых двигателей и ременных передач

Для большинства самодельных 3D принтеров применяются шаговые двигатели формата NEMA 17 с шагом 1,8°. Оптимальный крутящий момент для осей X и Y – 40–48 Н·см, для оси Z при винтовой передаче – 34–40 Н·см. Более мощные двигатели увеличивают нагрузку на драйверы и блок питания без заметной пользы.

При выборе двигателей важно учитывать электрические параметры:

• номинальный ток обмотки: 1,2–1,7 А;
• сопротивление обмотки: 1,5–3 Ом;
• индуктивность: до 4 мГн для стабильной работы на скоростях выше 80 мм/с.

Для ременных передач используется стандарт GT2 с шагом зуба 2 мм. Ширина ремня подбирается в зависимости от длины оси:

• 6 мм – для осей до 300 мм;
• 9 мм – при длине более 350 мм или повышенной массе каретки.

Шкивы на валах двигателей обычно имеют 16 или 20 зубьев. Вариант с 20 зубьями дает большую скорость перемещения, но снижает разрешение по шагам. Для печати мелких деталей чаще выбирают 16 зубьев, особенно при микрошаге 1/16 или 1/32.

Установка двигателей и ремней требует соблюдения геометрии:

1. Вал двигателя должен быть строго параллелен направляющим оси.
2. Шкив фиксируется на валу двумя винтами, один из которых упирается в лыску.
3. Ремень прокладывается без перекрутов и касается шкива всей шириной.
4. Натяжение регулируется до состояния, при котором ремень не провисает и не издает глухого звука при нажатии.

Чрезмерное натяжение ремня приводит к износу подшипников и пропускам шагов, слабое – к смещению слоев. После первой недели работы рекомендуется повторно проверить крепление двигателей и натяжение ремней, так как они слегка растягиваются.

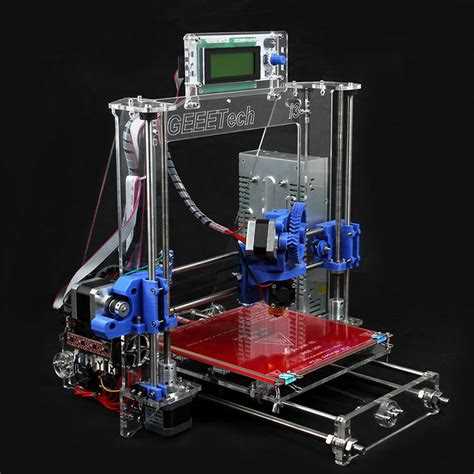

Подбор и подключение платы управления и драйверов

Плата управления определяет количество осей, поддержку датчиков и возможности прошивки. Для самодельных принтеров предпочтительны 32-битные платы на микроконтроллерах STM32 или LPC176x, так как они стабильно работают с высокими скоростями и микрошагом. Распространенные форм-факторы – совместимые с SKR и Duet, с разъемами под стандартные модули драйверов.

Минимальный набор интерфейсов платы: разъемы для 4–5 шаговых двигателей, входы концевиков, выходы нагревателя хотэнда и стола, разъемы термисторов 100K, а также порт для экрана или USB. Питание платы обычно 12 или 24 В; при выборе 24 В снижается ток на нагревателях и нагрузка на проводку.

Драйверы шаговых двигателей подбираются по току и уровню шума. Для большинства NEMA 17 подходят TMC2208, TMC2209 или TMC2225 с максимальным током до 2 А. Они поддерживают микрошаг до 1/32 и управление по UART, что позволяет задавать ток и режимы работы через прошивку без подстроечных резисторов.

При установке драйверов важно соблюдать ориентацию по ключу и не подключать их под напряжением. Радиаторы на чипах обязательны, а при закрытом корпусе платы требуется активное охлаждение вентилятором 40 мм. Перегрев драйвера приводит к снижению тока и пропускам шагов без явных ошибок.

Подключение двигателей выполняется экранированными кабелями длиной не более 1 м. Пары обмоток должны соответствовать маркировке драйвера; ошибка в распиновке вызывает вибрацию без вращения. После подключения настраивается рабочий ток в прошивке или по формуле Vref, исходя из номинала двигателя.

Все силовые цепи нагревателей подключаются проводами сечением не менее 1,5 мм² для стола и 0,75 мм² для хотэнда. Клеммы затягиваются с проверкой через несколько часов работы, так как медь под нагрузкой может ослабляться и вызывать нагрев контакта.

Сборка экструдера и хотэнда под выбранный тип пластика

Экструдер и хотэнд подбираются как единый узел, исходя из типа пластика и температурного режима. Для PLA и PETG подходит прямой привод или Bowden с подачей через шестерню диаметром 7–9 мм. При работе с TPU предпочтителен прямой привод, так как мягкий пруток плохо проходит через длинную тефлоновую трубку.

Хотэнд должен выдерживать рабочую температуру с запасом не менее 20 °C. Для PLA достаточно диапазона до 220 °C, для PETG требуется до 250 °C, для ABS – до 260 °C. Универсальным вариантом считается полностью металлический хотэнд с тепловым барьером из нержавеющей стали и радиатором под вентилятор 30 или 40 мм.

Диаметр сопла напрямую влияет на подачу и детализацию. Стандарт 0,4 мм подходит для большинства задач. Для мелких деталей используют 0,2–0,3 мм, для прочных элементов – 0,6 мм. Резьба сопла и термоблока должна быть чистой, установка выполняется на горячем хотэнде при температуре около 200 °C, чтобы избежать протечек расплава.

При сборке экструдера важно правильно настроить прижим филамента. Недостаточный прижим вызывает проскальзывание, избыточный – деформацию прутка и рост сопротивления в канале. Шаговый двигатель экструдера обычно имеет момент 40–48 Н·см, что достаточно для стабильной подачи без редуктора при прямом приводе.

Термистор и нагревательный картридж фиксируются без люфта, но без чрезмерного усилия. Провода термодатчика прокладываются отдельно от силовых линий, чтобы исключить помехи. После сборки обязательно проводится проверка нагрева и удержания температуры в пределах ±2 °C до начала печати.

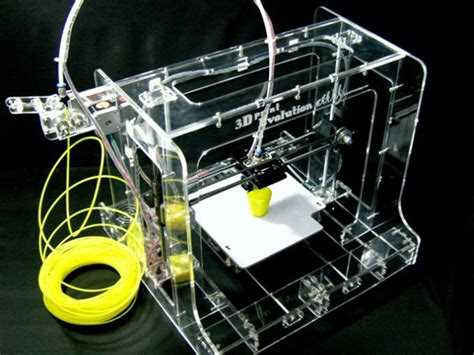

Монтаж стола печати и настройка его выравнивания

Стол печати состоит из несущей платформы, нагревательного элемента и рабочей поверхности. Для формата 220×220 мм применяют алюминиевую плиту толщиной 3–4 мм, которая снижает коробление при нагреве. Крепление к каретке выполняется через 3 или 4 точки с пружинами или силиконовыми демпферами.

Нагревательный стол выбирается под напряжение питания принтера:

• 12 В – подходит для компактных столов до 200 мм;
• 24 В – быстрее выходит на температуру и дает более равномерный прогрев.

Рабочая поверхность подбирается по типу пластика:

• стекло – ровная плоскость и легкая очистка;
• PEI-лист – стабильное сцепление с PLA и PETG;
• гибкая стальная пластина – удобное снятие моделей без инструмента.

Перед выравниванием стола ось Z должна быть полностью собрана и откалибрована. Начальная настройка выполняется в ручном режиме:

1. Хотэнд прогревается до 180–200 °C, стол – до 60 °C.
2. Каретка последовательно перемещается в углы рабочей зоны.
3. Зазор между соплом и поверхностью выставляется по листу бумаги толщиной около 0,1 мм.

После ручной регулировки проверяется центр стола. Разница по высоте между углами и центром не должна превышать 0,05–0,1 мм. При большем отклонении требуется корректировка точек крепления или замена рабочей поверхности.

Датчик автоуровня упрощает компенсацию мелких неровностей, но не заменяет механическое выравнивание. Его установка оправдана при использовании стекла или гибких пластин, где перепады высоты возникают из-за теплового расширения.

Прошивка контроллера и первичная калибровка принтера

Прошивка контроллера выполняется после проверки всей проводки и правильности подключения двигателей, датчиков и нагревателей. Для 32-битных плат чаще используют Marlin или Klipper. В конфигурации задаются размеры рабочей области, тип кинематики, шаги двигателей, параметры термисторов и предельные температуры.

Перед загрузкой прошивки необходимо указать реальные механические параметры. Ошибка даже в одном значении приводит к смещению размеров или нестабильной подаче пластика. Базовые параметры, которые настраиваются в первую очередь:

После прошивки выполняется первичная проверка осей. Каждая ось перемещается вручную через меню или консоль, контролируется направление движения и отсутствие пропусков шагов. Если ось движется в обратную сторону, направление меняется в настройках прошивки или путем разворота разъема двигателя.

Калибровка шагов экструдера проводится отдельно. В хотэнд загружается филамент, нагрев устанавливается выше температуры плавления. Измеряется фактическая подача 100 мм прутка и сравнивается с заданной. Новое значение steps/mm рассчитывается пропорционально полученной разнице и сохраняется в памяти контроллера.

Завершающий этап – настройка температур и проверка удержания нагрева. Стол и хотэнд прогреваются до рабочих значений, контролируется стабильность показаний датчиков. Допустимое отклонение не должно превышать ±2 °C. После этого можно переходить к тестовой печати и дальнейшей корректировке параметров под конкретный пластик.

Вопрос-ответ:

Какие типы конструкций 3D принтеров подходят для домашней сборки?

Для домашних проектов чаще всего выбирают Cartesian, CoreXY или Delta. Cartesian проще в сборке и настройке, подходит для полей до 220×220 мм. CoreXY дает большую скорость и точность при условии жесткой рамы и правильной натяжки ремней. Delta позволяет работать с высокой скоростью и большим вертикальным ходом, но требует точной калибровки трех башен и подходит для опытных сборщиков.

Как правильно подобрать шаговые двигатели и ремни для принтера?

Для большинства NEMA 17 шаговых двигателей оптимальный крутящий момент составляет 40–48 Н·см для осей X и Y и 34–40 Н·см для оси Z. Ремни GT2 с шагом 2 мм выбираются в зависимости от длины оси: 6 мм для осей до 300 мм и 9 мм для длинных или тяжелых кареток. Шкивы на двигателях обычно имеют 16 или 20 зубьев, что влияет на скорость перемещения и разрешение по шагам.

Какие параметры нужно задать при прошивке контроллера?

При прошивке контроллера указываются размеры рабочей области, шаги двигателей, максимальные температуры хотэнда и стола, тип датчиков температуры и тип кинематики. Например, для Cartesian-принтера с ременной передачей шаги по X и Y обычно 80–100 мм, по Z с винтовой передачей 400–800 мм, подача филамента 90–140 шагов на мм. После этого проверяются направления осей и корректность работы датчиков.

Как собрать и настроить стол печати для стабильной печати?

Стол печати должен быть ровным и жестким. Алюминиевую плиту толщиной 3–4 мм закрепляют на 3–4 точках с пружинами или демпферами. Нагревательный элемент выбирается под напряжение принтера: 12 В для столов до 200 мм, 24 В — для больших и ускоренного нагрева. Выравнивание выполняется по листу бумаги толщиной 0,1 мм в углах и центре стола. Допустимое отклонение по высоте — 0,05–0,1 мм.

Как правильно собрать экструдер и хотэнд под конкретный тип пластика?

Выбор экструдера зависит от жесткости и длины филамента: для TPU предпочтителен прямой привод, для PLA и PETG возможен Bowden. Хотэнд должен выдерживать рабочую температуру: PLA до 220 °C, PETG до 250 °C, ABS до 260 °C. Диаметр сопла выбирается в зависимости от точности: 0,4 мм стандарт, 0,2–0,3 мм для мелких деталей, 0,6 мм — для прочных элементов. Важно правильно настроить прижим филамента, закрепить термистор и нагревательный картридж без люфта и проверить стабильность температуры.

Как проверить точность калибровки 3D принтера после сборки?

После сборки и прошивки контроллера точность проверяется тестовой печатью простых геометрических фигур, например кубов 20×20×20 мм. Измеряют все стороны штангенциркулем и сравнивают с заданными размерами. Если отклонение превышает 0,1–0,2 мм на оси X или Y, необходимо скорректировать шаги двигателей через прошивку. Для оси Z проверяют ровность первого слоя и толщину слоев; при необходимости регулируют винтовые соединения или положение стола. Дополнительно проверяют подачу филамента, распечатав линию длиной 100 мм и измерив фактическое количество поданного пластика, чтобы убедиться в правильности steps/mm экструдера.
