Как построить гиперболу в матлабе

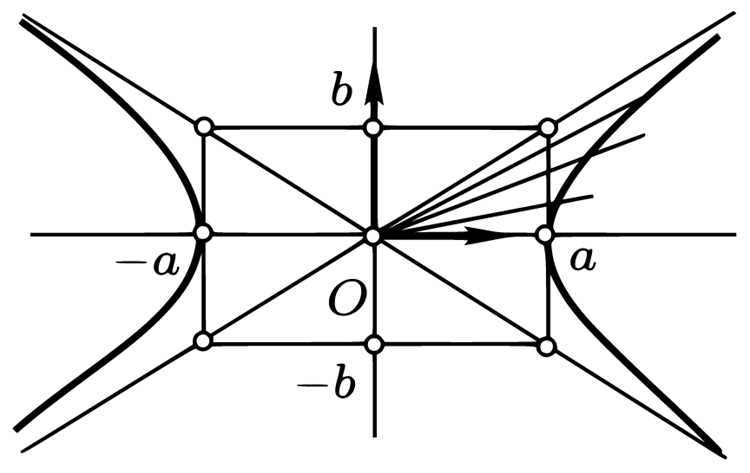

Гипербола – это кривая второго порядка, которая описывается уравнением вида y = a / x или более общей формой (x-h)² / a² — (y-k)² / b² = 1. В MATLAB её можно построить, используя встроенные функции для графиков и массивы данных. Для точного отображения важно правильно задать диапазон значений x и исключить деление на ноль.

Для построения гиперболы сначала создают вектор значений x, например с помощью linspace(-10,10,1000), что обеспечивает равномерное распределение точек. После этого вычисляются соответствующие значения y по формуле гиперболы. При двухветвевой гиперболе необходимо отдельно вычислять положительные и отрицательные ветви.

Функция plot в MATLAB позволяет отобразить кривую на графике, а дополнительные функции, такие как axis и grid, помогают настроить масштаб и сетку для удобного анализа. Рекомендуется использовать hold on, если требуется накладывать несколько графиков на одну фигуру.

Для наглядности важно добавить подписи осей с помощью xlabel и ylabel, а также легенду через legend. Если график будет использоваться вне MATLAB, его можно сохранить в файл формата PNG или PDF с помощью saveas, сохраняя точность кривой и оформление.

Подготовка данных для построения гиперболы

Для построения гиперболы в MATLAB необходимо определить вектор значений x, который не включает ноль при уравнении вида y = a / x, чтобы избежать деления на ноль. Оптимально использовать функцию linspace, например: x = linspace(-10,-0.1,500) и x = linspace(0.1,10,500), что создаст равномерно распределённые точки для обеих ветвей.

Значения коэффициента a определяют крутизну кривой, поэтому для разных гипербол стоит заранее задать соответствующие параметры. Для более сложной формы (x-h)² / a² — (y-k)² / b² = 1 создают сетку значений x и вычисляют y по формуле y = k ± sqrt(((x-h).^2 / a^2) — 1) * b, учитывая положительную и отрицательную ветви.

При работе с массивами рекомендуется проверять, чтобы под корнем не появлялись отрицательные значения, иначе MATLAB выдаст комплексные числа. Для этого используют логическое индексирование: valid = ((x-h).^2 / a^2 — 1) >= 0, после чего формируют векторы x_valid и y_valid для построения графика.

Выбор диапазона значений переменной x

При построении гиперболы важно задать диапазон значений x, который охватывает интересующую область графика и избегает деления на ноль. Для уравнения y = a / x оптимально использовать два отдельных диапазона: отрицательный x = linspace(-10,-0.1,500) и положительный x = linspace(0.1,10,500). Это обеспечит непрерывное отображение обеих ветвей.

Для гипербол вида (x-h)² / a² — (y-k)² / b² = 1 диапазон x выбирают так, чтобы подкоренное выражение ((x-h).^2 / a^2 — 1) было неотрицательным. Например, при a = 3 и h = 0 допустимые значения x лежат за пределами интервала [-3,3], что гарантирует действительные значения y.

Рекомендуется создавать вектор x с высокой плотностью точек, например 500–1000, чтобы кривая выглядела гладкой. Если требуется детальный анализ участка гиперболы, можно увеличить количество точек или сужать диапазон для конкретного интервала.

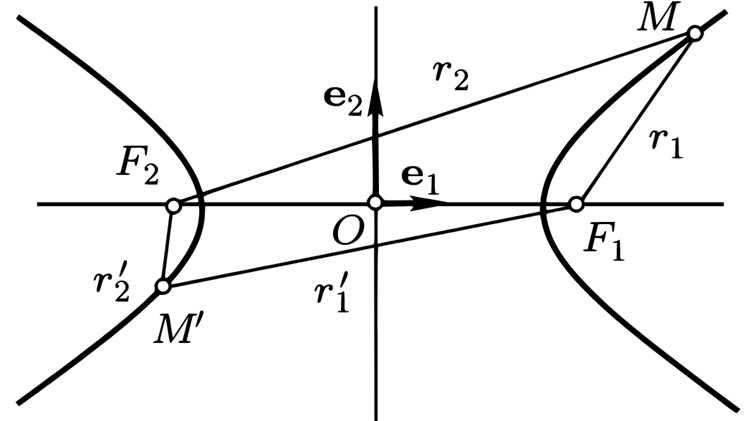

Формулы гиперболы для MATLAB

Для построения гиперболы с уравнением y = a / x в MATLAB используют векторные операции: y = a ./ x. Символ ./ обеспечивает поэлементное деление, что позволяет корректно вычислить значения y для всех точек вектора x.

Для смещённой гиперболы с центром в точке (h,k) формулу записывают как y = k + a ./ (x — h) для положительной ветви и y = k — a ./ (x — h) для отрицательной ветви. Такой подход позволяет контролировать расположение кривой на графике.

При работе с гиперболой стандартного типа (x-h)² / a² — (y-k)² / b² = 1 значения y вычисляют через y = k ± sqrt(((x-h).^2 / a^2 — 1) * b^2). Здесь важно использовать поэлементное возведение в степень .^2 и поэлементное умножение, чтобы MATLAB корректно обработал массивы значений x и получил обе ветви кривой.

Построение графика с использованием plot

В MATLAB функция plot используется для отображения гиперболы на координатной плоскости. Для уравнения y = a / x создают два отдельных графика для отрицательной и положительной ветвей, чтобы избежать деления на ноль:

1. Создайте векторы x_neg и x_pos с помощью linspace, например: x_neg = linspace(-10,-0.1,500), x_pos = linspace(0.1,10,500).
2. Вычислите соответствующие значения y: y_neg = a ./ x_neg, y_pos = a ./ x_pos.
3. Постройте графики: plot(x_neg, y_neg, ‘b’, x_pos, y_pos, ‘r’), где ‘b’ и ‘r’ задают цвет кривых.

Для гиперболы вида (x-h)² / a² — (y-k)² / b² = 1 вычисляют положительную и отрицательную ветви через y = k ± sqrt(((x-h).^2 / a^2 — 1) * b^2) и строят их с использованием одного вызова plot или по отдельности с hold on для наложения.

• Используйте hold on, если нужно добавить сетку или дополнительные кривые на тот же график.
• Функция grid on улучшает читаемость графика, отображая сетку.
• Для различения ветвей применяйте разные цвета или линии: ‘—‘, ‘:’ и ‘-.’.

Настройка осей и масштабирования графика

Для точного отображения гиперболы в MATLAB необходимо корректно настроить диапазоны осей и масштабирование графика. Это предотвращает искажение кривой и позволяет увидеть обе ветви.

Функция axis задаёт пределы осей:

Для гипербол с центром (h,k) пределы осей подбирают так, чтобы включить минимальные и максимальные значения y для выбранного диапазона x. Это можно сделать автоматически с помощью axis tight, чтобы MATLAB подстроил оси под данные.

Дополнительно рекомендуется использовать grid on для сетки и set(gca,’XTick’, …) и set(gca,’YTick’, …) для задания точек делений, что облегчает анализ кривой.

Добавление подписи и легенды на график

Для повышения наглядности графика гиперболы в MATLAB используют подписи осей, заголовок и легенду. Это помогает различать ветви кривой и указывает параметры уравнения.

1. Добавление подписи осей:
• xlabel(‘X, значения’) – подпись оси X
• ylabel(‘Y, значения’) – подпись оси Y
2. Добавление заголовка графика:
• title(‘График гиперболы y = a / x’) – указывает формулу и параметры
3. Создание легенды для ветвей:
• Для двухветвевой гиперболы используйте legend(‘Отрицательная ветвь’,’Положительная ветвь’)
• Если добавлены несколько кривых с разными параметрами, перечислите их все в том порядке, в котором они строились
4. Настройка внешнего вида легенды:
• Используйте legend(‘Location’,’northwest’) для размещения в углу без перекрытия кривой
• Можно изменить шрифт и размер: set(legendHandle,’FontSize’,12)

Такая детализация облегчает интерпретацию графика и позволяет сразу видеть параметры и ветви гиперболы при анализе.

Сохранение графика в файл

Для экспорта графика гиперболы из MATLAB используют функцию saveas или exportgraphics. Это позволяет сохранить изображение в различных форматах, включая PNG, PDF, JPEG и EPS.

Пример сохранения с использованием saveas:

saveas(gcf,’hyperbola_plot.png’) – сохраняет текущую фигуру в файл PNG с именем hyperbola_plot.png.

Для более высокого качества и поддержки векторной графики применяют PDF или EPS:

saveas(gcf,’hyperbola_plot.pdf’) или saveas(gcf,’hyperbola_plot.eps’).

Функция exportgraphics позволяет задавать разрешение и область сохранения:

exportgraphics(gcf,’hyperbola_plot.png’,’Resolution’,300) – создаёт PNG с разрешением 300 dpi, что полезно для печати и публикаций.

Перед сохранением рекомендуется убедиться, что оси, сетка и легенда настроены корректно, чтобы итоговое изображение отображало все элементы графика гиперболы. Для многократного сохранения с разными параметрами удобно использовать циклы и автоматически генерируемые имена файлов.

Вопрос-ответ:

Как правильно задать диапазон значений x для построения гиперболы в MATLAB?

Для гиперболы вида y = a / x диапазон x разделяют на две части: отрицательные и положительные значения, исключая ноль. Например, x_neg = linspace(-10,-0.1,500) и x_pos = linspace(0.1,10,500). Это предотвращает деление на ноль и обеспечивает корректное построение обеих ветвей.

Как учесть смещение гиперболы при вычислении y?

Если центр гиперболы находится в точке (h,k), используют формулу y = k + a ./ (x — h) для положительной ветви и y = k — a ./ (x — h) для отрицательной. Это смещает график вдоль осей, сохраняя форму кривой.

Что делать, если при вычислении y появляются комплексные числа?

Комплексные значения возникают, когда под корнем уравнения (x-h)^2 / a^2 — (y-k)^2 / b^2 = 1 отрицательное число. Для исключения таких точек используют логическое индексирование: valid = ((x-h).^2 / a^2 — 1) >= 0, после чего формируют векторы x_valid и y_valid для построения графика только с действительными значениями.

Как добавить легенду для разных ветвей гиперболы?

После построения графиков обеих ветвей используют функцию legend, например: legend(‘Отрицательная ветвь’,’Положительная ветвь’). Можно указать расположение легенды через legend(‘Location’,’northwest’) и настроить шрифт с помощью set(legendHandle,’FontSize’,12). Это облегчает различение кривых на графике.

Какие форматы файлов подходят для сохранения графика гиперболы?

Для сохранения используют PNG, PDF, JPEG и EPS. Команда saveas(gcf,’hyperbola_plot.png’) сохраняет график в PNG. Для печати лучше применять PDF или EPS: saveas(gcf,’hyperbola_plot.pdf’). Функция exportgraphics позволяет задать разрешение, например: exportgraphics(gcf,’hyperbola_plot.png’,’Resolution’,300).

Как построить обе ветви гиперболы в MATLAB, чтобы график был непрерывным?

Для гиперболы y = a / x создают два отдельных вектора значений x: отрицательный x_neg = linspace(-10,-0.1,500) и положительный x_pos = linspace(0.1,10,500). Затем вычисляют соответствующие y: y_neg = a ./ x_neg и y_pos = a ./ x_pos. После этого обе ветви отображают на графике с помощью одного вызова plot или с hold on, чтобы сохранить обе кривые на одной фигуре.

Какие меры нужно принять, чтобы подкоренное выражение гиперболы не давало комплексные значения?

Для гиперболы вида (x-h)^2 / a^2 — (y-k)^2 / b^2 = 1 действительные значения y появляются только при условии ((x-h).^2 / a^2 — 1) ≥ 0. В MATLAB используют логическое индексирование: valid = ((x-h).^2 / a^2 — 1) >= 0, после чего создают векторы x_valid и y_valid. Это гарантирует, что график строится только для действительных точек и не содержит комплексных чисел.
