Как подключить ide dvd привод к sata

Оптические приводы с интерфейсом IDE (PATA) продолжают использоваться в старых моделях DVD-ROM и DVD-RW, но современные материнские платы оснащаются только портами SATA. Для их совместной работы требуется не просто переходник, а корректно подобранный IDE–SATA адаптер с поддержкой ATAPI-устройств, отдельным питанием и правильной распиновкой. Ошибка в выборе такого адаптера приводит к тому, что привод не определяется в BIOS или отображается как неизвестное устройство.

IDE DVD привод использует 40- или 44-контактный разъём и нуждается в выставлении режима Master или Slave с помощью джамперов на корпусе. При подключении через адаптер этот параметр становится критичным: большинство конвертеров ожидают, что оптический привод будет установлен именно в режиме Master, иначе преобразование сигнала в SATA не происходит.

Питание также требует отдельного внимания. Старые IDE приводы получают 5 и 12 вольт через разъём Molex, тогда как адаптер IDE–SATA может питаться либо от отдельного Molex, либо от SATA-разъёма. Если подать питание только на привод, но не на сам адаптер, связь с материнской платой не установится, даже при исправных кабелях.

После физического подключения система должна распознать устройство как SATA ATAPI-привод. Для этого в BIOS необходимо включить режим совместимости с оптическими устройствами и убедиться, что порт SATA не переведён в режим, блокирующий ATAPI. В операционной системе корректно подключённый IDE DVD привод будет отображаться как стандартный DVD-ROM без необходимости установки дополнительных драйверов.

Как определить тип разъёма IDE на DVD приводе и его режим Master или Slave

DVD приводы с интерфейсом IDE используют параллельный ATA-разъём, но встречаются в двух физических вариантах, от которых зависит совместимость с кабелями и адаптерами. Определение типа начинается с осмотра задней панели устройства.

• 40-контактный IDE – широкий разъём без отверстий под питание, применяется в 5,25″ настольных DVD-приводах.
• 44-контактный IDE – более узкий разъём, совмещающий линии данных и питания, встречается в ноутбучных приводах.

Если привод из настольного ПК, почти всегда используется 40-пиновый разъём и отдельный 4-контактный Molex для питания. Для него нужен IDE–SATA адаптер с классическим 40-контактным входом. Ноутбучные 44-пиновые модели требуют адаптера с поддержкой встроенного питания или дополнительного переходника 44→40.

Рядом с IDE-разъёмом находится блок джамперов, определяющий режим работы привода на шине. Он подписан на наклейке корпуса или на печатной плате, обычно в виде таблицы с обозначениями CS, SL и MA.

1. MA (Master) – привод работает как основной на канале IDE, этот режим требуется для большинства IDE–SATA адаптеров.
2. SL (Slave) – устройство подчинённое, через адаптер обычно не определяется.
3. CS (Cable Select) – режим автоматического выбора по положению на шлейфе, при использовании с переходником даёт нестабильные результаты.

Для корректной работы с SATA-контроллером джампер необходимо переставить в положение MA. Если наклейка отсутствует, ориентируются по маркировке на плате: контакт, подписанный «MA» или «M», должен быть замкнут перемычкой. После установки Master привод будет восприниматься адаптером как единственное IDE-устройство, что позволяет преобразовать сигнал в SATA без конфликтов адресации.

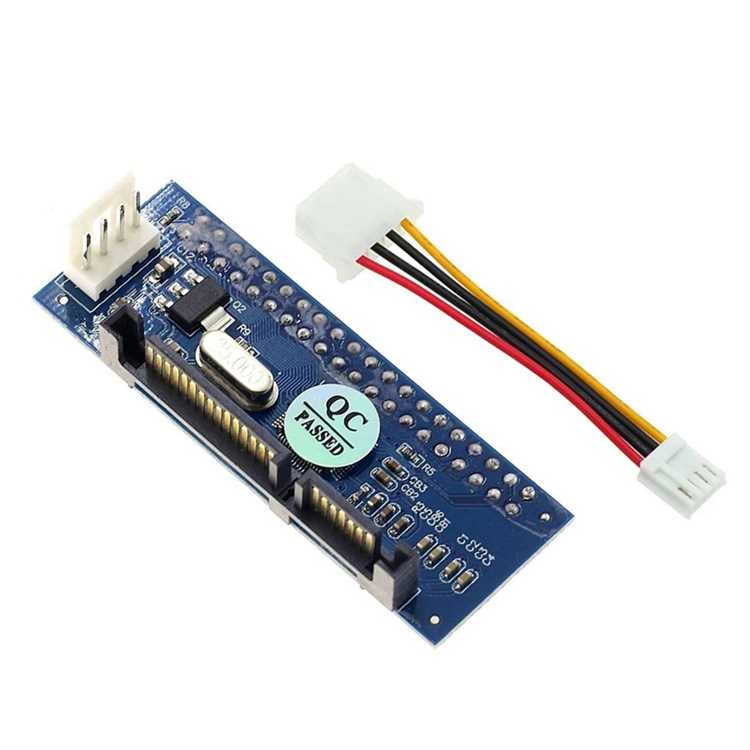

Как выбрать и проверить работоспособность адаптера IDE–SATA для оптического привода

Адаптер IDE–SATA для DVD привода должен поддерживать протокол ATAPI, так как оптические устройства не работают по тем же командам, что жёсткие диски. На упаковке или в описании изделия должна быть указана совместимость с CD/DVD-ROM, DVD-RW или ATAPI Device; варианты, помеченные только как HDD Converter, для привода не подходят.

Разъём со стороны IDE обязан быть 40-контактным, если используется стандартный настольный DVD привод. Платы с 44-контактным входом рассчитаны на ноутбучные модели и при подключении к обычному приводу требуют отдельного переходника, что увеличивает вероятность потерь питания и ошибок синхронизации.

Наличие собственного питания у адаптера является обязательным. Рабочие модели имеют либо 4-контактный Molex, либо SATA Power. Без подачи 5 вольт на контроллер микросхема преобразования не инициализируется, даже если сам DVD привод получает питание напрямую.

Для первичной проверки адаптера его подключают к DVD приводу, выставленному в режим Master, и подают питание на оба устройства. После соединения SATA-кабелем с материнской платой в BIOS должно появиться устройство типа «ATAPI DVD» или «Optical Drive». Отсутствие такого пункта при исправном приводе указывает на несовместимость или дефект переходника.

В операционной системе корректно работающий адаптер отображает DVD привод как стандартное оптическое устройство с возможностью чтения дисков. Если система видит неизвестный SATA-девайс без типа носителя или выдаёт ошибки инициализации, это признак того, что адаптер не поддерживает ATAPI или работает с нарушением питания.

Как подключить питание Molex к IDE DVD приводу и согласовать его с адаптером

IDE DVD привод получает питание через 4-контактный разъём Molex, который подаёт две линии напряжения: 5 В для логики устройства и 12 В для двигателя лотка и шпинделя. Разъём должен входить плотно, без перекоса, так как неполный контакт по линии 12 В приводит к тому, что привод определяется системой, но не может раскручивать диск.

Если блок питания оснащён только SATA Power, используется переходник SATA→Molex с отдельными проводами для 5 и 12 вольт. Недопустимы компактные адаптеры с объединёнными линиями, так как они вызывают просадку напряжения при открытии лотка DVD привода.

Адаптер IDE–SATA также нуждается в собственном питании. При наличии разъёма Molex его подключают отдельным кабелем от блока питания, а не в разрыв питания привода. При использовании SATA Power на адаптере питание подаётся напрямую с линии SATA, при этом Molex остаётся только на DVD приводе.

Для согласованной работы сначала подключают питание к адаптеру, затем к IDE DVD приводу, и только после этого подают питание на систему. Такой порядок позволяет микросхеме преобразования корректно инициализироваться и обнаружить привод как ATAPI-устройство без сбоев синхронизации.

Как физически установить IDE DVD привод в корпус с учётом длины шлейфов

IDE DVD привод устанавливается в 5,25″ отсек корпуса так, чтобы задняя панель с разъёмами находилась как можно ближе к материнской плате. Это снижает требуемую длину IDE-участка между приводом и адаптером IDE–SATA, который стабильно работает только при длине до 30–40 см.

Адаптер размещают непосредственно на разъёме привода или фиксируют рядом с ним, используя короткий IDE-шлейф. Недопустимо располагать его на противоположной стороне корпуса, так как длинный плоский кабель увеличивает наводки и вызывает потерю синхронизации между контроллером и ATAPI-устройством.

SATA-кабель от адаптера к материнской плате может иметь длину до 1 метра без ухудшения сигнала, поэтому именно его используют для прокладки по корпусу. Кабель прокладывают вдоль стенки корпуса и закрепляют стяжками, чтобы исключить натяжение разъёма адаптера.

После установки привода его фиксируют винтами или салазками, проверяя, чтобы корпус DVD не прижимал переходник и не создавал нагрузку на IDE-разъём. Механическое напряжение на плате адаптера приводит к микротрещинам пайки и периодическим обрывам соединения при открытии лотка.

Как подключить SATA кабель от адаптера к материнской плате

SATA-кабель соединяет выход адаптера IDE–SATA с портом материнской платы и определяет, как контроллер распознает IDE DVD привод. Используется стандартный 7-контактный кабель без фиксаторов питания, так как питание подаётся отдельно. Для оптических приводов предпочтительны короткие кабели длиной до 50 см, уменьшающие потери сигнала.

Разъём на адаптере обычно помечен как SATA OUT или Host. Именно к нему подключают кабель, второй конец которого вставляют в любой свободный SATA-порт на плате. Порты, объединённые с RAID-контроллером, лучше не использовать, так как многие IDE–SATA адаптеры не инициализируют ATAPI-устройства через такие линии.

Для корректного распознавания важно учитывать тип контроллера SATA. Чипсеты Intel, AMD и большинство встроенных контроллеров работают с ATAPI через адаптер без ограничений, тогда как отдельные порты от сторонних микросхем могут не поддерживать преобразование команд для DVD привода.

После подключения кабеля проверяют плотность фиксации в обоих разъёмах, так как слабый контакт вызывает периодические пропадания DVD привода в BIOS и операционной системе.

Как настроить режимы SATA в BIOS для распознавания IDE DVD привода

Для корректной работы IDE DVD привода через адаптер в BIOS необходимо установить порты SATA в режим совместимости с ATAPI-устройствами. В большинстве материнских плат этот режим обозначен как IDE, Legacy или Compatibility. Режимы AHCI или RAID не поддерживают прямую эмуляцию IDE для оптических приводов и приводят к тому, что устройство не определяется.

Процесс настройки включает следующие шаги:

1. Войти в BIOS, нажав клавишу Del, F2 или другую указанную при старте системы.
2. Перейти в раздел SATA Configuration или Integrated Peripherals.
3. Выбрать порт, к которому подключён адаптер, и установить режим IDE/Legacy.
4. Сохранить изменения и перезагрузить систему.

После включения совместимости SATA с IDE привод должен определиться в списке устройств BIOS как ATAPI DVD или Optical Drive. Если привод не определяется, необходимо проверить, чтобы джампер на DVD был установлен в режим Master и чтобы питание подавалось одновременно на адаптер и привод.

Некоторые современные BIOS дополнительно позволяют включить опцию Hot Plug для портов SATA. Для оптических приводов её оставляют выключенной, так как это может вызывать ложные ошибки при инициализации дисков.

Как проверить определение привода в операционной системе

После подключения IDE DVD привода через адаптер к SATA необходимо убедиться, что система корректно распознаёт устройство. В Windows это делают через Диспетчер устройств или Панель управления → Устройства и принтеры. Привод должен отображаться как DVD-RW Drive или ATAPI DVD. Если устройство не отображается, проверяют питание и правильность подключения кабелей.

В Linux проверка выполняется командами lsblk, lshw -class disk или dmesg | grep -i cdrom. Корректно подключённый привод появится как /dev/sr0 или с типом CD-ROM/DVD-ROM. Появление сообщений об ошибке инициализации указывает на проблемы с адаптером или несогласованностью режимов Master/Slave.

Для тестирования чтения дисков вставляют загрузочный CD или DVD с известными файлами. Если привод определяется, а диск читается без ошибок, адаптер работает корректно. Наличие непостоянного распознавания, длительной инициализации или ошибок при монтировании сигнализирует о слабом контакте IDE-разъёма или недостаточном питании.

Как устранить ошибки чтения и отсутствие дисков после подключения

Если после подключения IDE DVD привода через адаптер к SATA наблюдаются ошибки чтения или система не видит диски, необходимо последовательно проверить аппаратные и программные причины.

1. Проверка питания
   • Убедитесь, что питание Molex подано на привод и адаптер одновременно.
   • Проверьте напряжение на контактах 5 В и 12 В мультиметром или тестером блока питания.
2. Проверка джамперов
   • DVD привод должен быть выставлен в режим Master. Режим Slave или Cable Select может приводить к отсутствию инициализации через адаптер.
   • Перепроверьте правильность расположения перемычки на контактах.
3. Проверка кабелей
   • IDE-шлейф от привода к адаптеру должен быть коротким и без перегибов.
   • SATA-кабель от адаптера к материнской плате должен быть надёжно зафиксирован на обоих разъёмах.
4. Настройки BIOS
   • Убедитесь, что порт SATA, к которому подключён адаптер, установлен в режим IDE/Legacy.
   • Отключите режим Hot Plug для портов с оптическими приводами.
5. Тестирование дисков
   • Используйте проверенные CD или DVD с известным содержимым для исключения проблем с носителем.
   • Попробуйте несколько дисков, чтобы выявить механические проблемы с приводом.
6. Обновление драйверов и прошивки
   • В Windows проверьте драйверы ATAPI через Диспетчер устройств.
   • В редких случаях обновление BIOS или прошивки адаптера улучшает совместимость с приводами старых моделей.

Последовательная проверка этих пунктов позволяет устранить 90–95% проблем с отсутствием дисков и ошибками чтения после подключения IDE DVD привода через адаптер к SATA.

Вопрос-ответ:

Можно ли подключить любой IDE DVD привод к SATA с помощью адаптера?

Не каждый IDE привод совместим с адаптерами. Адаптер должен поддерживать протокол ATAPI, иначе привод не будет определяться. Также важно, чтобы привод был настроен в режим Master, а длина IDE-шлейфа не превышала 40 см. Некоторые старые ноутбучные 44-контактные приводы требуют отдельного переходника на 40 контактов.

Почему после подключения через адаптер система не видит DVD привод?

Чаще всего причина в неправильном режиме SATA в BIOS или несогласованности питания. Порты SATA для привода должны быть выставлены в режим IDE/Legacy. Также питание Molex должно подаваться на привод и адаптер одновременно. Если джампер привода не установлен на Master, адаптер может не инициализировать устройство.

Можно ли использовать длинный IDE-шлейф при установке привода в корпус?

Длинные IDE-шлейфы увеличивают риск потерь сигнала и ошибок чтения. Для стабильной работы адаптера рекомендуется использовать кабель длиной не более 40 см. SATA-кабель к материнской плате может быть длиннее, до 1 метра, без влияния на передачу данных.

Как проверить, что адаптер IDE–SATA работает корректно?

Подключите привод и питание, затем соедините адаптер с материнской платой через SATA. В BIOS он должен определяться как ATAPI DVD. В Windows или Linux привод появится в списке устройств. Если устройство не определяется или возникают ошибки при чтении дисков, это указывает на несовместимость адаптера или проблемы с питанием и джамперами.

Что делать, если привод виден в BIOS, но не читает диски?

Необходимо проверить несколько факторов: качество и плотность подключения кабелей, правильность джампера Master на приводе, исправность питания 5 и 12 В, а также использовать проверенные диски. Иногда помогает смена порта SATA на другой, работающий в режиме IDE/Legacy. Если проблема сохраняется, возможно, адаптер не поддерживает конкретную модель привода.

Может ли IDE DVD привод работать через SATA адаптер на современных материнских платах?

Да, но не все приводы и адаптеры совместимы. Адаптер должен поддерживать протокол ATAPI, иначе привод не будет определяться. Привод необходимо установить в режим Master, а питание подать на привод и на адаптер одновременно. Некоторые старые ноутбучные 44-контактные приводы требуют дополнительного переходника на 40 контактов для корректного соединения.

Почему привод определяется в BIOS, но диски не читаются в системе?

Причины могут быть в неправильном подключении или несовместимости. Проверьте джампер привода — он должен быть на Master. Убедитесь, что питание 5 и 12 В подано правильно и надежно. IDE-шлейф не должен быть длинным или перегнутым, а SATA-кабель к материнской плате должен быть плотно зафиксирован. Используйте проверенные диски. Иногда смена SATA-порта на другой, поддерживающий режим IDE/Legacy, решает проблему.
