Какие полы должны быть в серверной комнате

При проектировании серверной комнаты пол играет ключевую роль в обеспечении надежной работы оборудования. Нагрузочная способность покрытия должна выдерживать статический вес серверных стоек до 1200 кг на м² и динамические нагрузки от перемещения тележек с оборудованием. Для высокоплотных дата-центров рекомендуются подвесные модульные полы с несущими панелями из стального или алюминиевого каркаса.

Антистатические свойства пола напрямую влияют на безопасность серверного оборудования. Рекомендуется использовать покрытия с сопротивлением 100–1000 Ом, что снижает риск разрядов и повреждений чувствительной электроники. Важно учитывать заземление пола и подключение всех панелей к единой системе потенциалов.

Выбор материала покрытия определяется эксплуатационными условиями. Стекловолоконные панели с виниловым или антистатическим ламинатом обеспечивают долгий срок службы и легкость очистки. Для помещений с повышенной влажностью или химическим воздействием лучше подходят панели с полиуретановым покрытием, устойчивым к коррозии и агрессивным чистящим средствам.

Правильное планирование вентиляции и прокладки кабелей под полом снижает риск перегрева оборудования. Подвесные полы высотой 30–60 см позволяют создавать эффективные воздушные каналы и упрощают обслуживание кабельной инфраструктуры. Одновременно это облегчает модернизацию оборудования без необходимости демонтажа всего покрытия.

Полы для серверной комнаты: требования и выбор материалов

Для серверных комнат критически важно соблюдать нагрузочные характеристики пола. Панели должны выдерживать до 1500 кг на м² и 500 кг на точку опоры для стоек с оборудованием. Для помещений с высокой плотностью оборудования рекомендуется использовать подвесные полы с металлическим каркасом и усиленными панелями.

Антистатическая защита пола должна соответствовать стандарту ESD (Electrostatic Discharge), с сопротивлением 100–1000 Ом. Полы из винила, ламината или полиуретана с антистатическим покрытием предотвращают накопление зарядов и минимизируют риск повреждения серверов.

Материалы покрытия подбираются исходя из эксплуатационных условий. Влажные или агрессивные среды требуют полиуретановые или эпоксидные панели с устойчивостью к влаге и химическим веществам. Для стандартных серверных комнат подходят стекловолоконные панели с ламинатом или виниловым покрытием, обеспечивающие долговечность и простоту очистки.

Высота подвесного пола подбирается с учетом прокладки кабелей и вентиляции: 30–60 см позволяет создавать оптимальные каналы для охлаждения и удобный доступ для технического обслуживания. Монтаж панелей с усиленными замками предотвращает смещение и обеспечивает равномерное распределение нагрузок.

При выборе пола важно учитывать не только прочность и антистатические свойства, но и возможность быстрого демонтажа и замены панелей при модернизации оборудования. Это снижает время простоев и облегчает обслуживание инфраструктуры серверной комнаты.

Нагрузочная способность пола и допустимые весовые параметры

Выбор пола для серверной комнаты напрямую зависит от расчетной нагрузочной способности. Стандартные напольные системы подразделяются на два типа нагрузок: статические и динамические. Статическая нагрузка характеризует вес оборудования, который длительно воздействует на одну точку, динамическая – вес при перемещении или монтаже техники.

Для серверных помещений минимальные требования к нагрузочной способности приведены в таблице:

При проектировании следует учитывать суммарную нагрузку на секцию пола: для стандартного модуля 600×600 мм оптимальная статическая нагрузка не должна превышать 1500 кг, а динамическая – 250 кг. При превышении этих значений необходимо применять панели повышенной прочности или усиливать несущую структуру каркаса.

Дополнительно учитывается распределение веса. Рекомендуется устанавливать серверные стойки на металлические подкладки или ребра жесткости, чтобы снизить точечное давление на панели. Для оборудования свыше 1000 кг лучше использовать фальшпол с панелями HPL или монолитное бетонное основание.

Все нагрузки следует проверять по нормам ANSI/TIA-569, а также учитывать рекомендации производителя панелей и каркаса. Превышение допустимой нагрузки приводит к прогибу панелей, деформации каркаса и возможному повреждению ИТ-оборудования.

Антистатические свойства и методы защиты оборудования

Пол в серверной комнате должен обладать сопротивлением поверхностного разряда в диапазоне 10⁶–10⁹ Ом, что соответствует стандарту IEC 61340-5-1 для помещений с чувствительным ИТ-оборудованием. Материалы пола подразделяются на проводящие, полупроводящие и антистатические покрытия.

Подвесные фальшполы с антистатическим покрытием из HPL или винила имеют поверхностное сопротивление 10⁶–10⁸ Ом и обеспечивают безопасный разряд статического электричества при нормальной эксплуатации. Стальные панели с заземлением достигают сопротивления 10³–10⁵ Ом, что подходит для тяжелых стоек серверов и распределительных шкафов.

Методы защиты оборудования включают:

Для максимальной защиты серверного оборудования рекомендуется комбинировать антистатические покрытия пола, заземленные панели и контроль микроклимата. Применение только одного метода не обеспечивает полной защиты от разрядов статического электричества.

Варианты подвесных и сплошных полов для серверной

Подвесной фальшпол представляет собой модульную конструкцию из панелей 600×600 мм, установленную на регулируемые металлические опоры. Панели бывают стальными, алюминиевыми или с сердечником HPL. Стальные панели выдерживают статическую нагрузку до 1500 кг на точку, панели HPL – до 2000 кг. Фальшпол обеспечивает прокладку кабелей и вентиляцию, минимальная высота конструкции – 120 мм, рекомендуемая – 300 мм для оптимального распределения воздуха и оборудования.

Сплошные полы включают бетонные и наливные покрытия с антистатическим слоем. Бетонные полы выдерживают нагрузки выше 5000 кг на м² и применяются для тяжелого ИТ-оборудования и резервных конструкций. Наливные эпоксидные или полиуретановые покрытия создают гладкую антистатическую поверхность с поверхностным сопротивлением 10⁶–10⁸ Ом, подходят для проходов и рабочих зон.

Выбор между подвесным и сплошным полом определяется требованиями к вентиляции и кабельной разводке. Для серверных до 50 стоек оптимален фальшпол высотой 200–300 мм. Для серверных с тяжелым оборудованием и высокой плотностью стоек предпочтителен монолитный пол с антистатическим покрытием, обеспечивающий максимальную статическую нагрузку и долговечность.

Рекомендуется сочетать подвесной пол с усиленными панелями под стойки и сплошной бетонный пол в зонах хранения тяжёлого оборудования, что обеспечивает стабильность конструкции и безопасное распределение нагрузок.

Материалы для покрытия пола и их долговечность

Покрытие пола в серверной комнате должно сочетать механическую прочность, антистатические свойства и долговечность. Основные материалы:

• Стальные панели – срок службы до 20 лет, статическая нагрузка до 1500 кг/точка. Применяются в подвесных фальшполах, легко снимаются для доступа к кабельным трассам.
• Панели HPL (High Pressure Laminate) – срок службы 15–18 лет, статическая нагрузка до 2000 кг/точка. Высокая стойкость к царапинам и химическим веществам, антистатические модификации обеспечивают сопротивление 10⁶–10⁸ Ом.
• Алюминиевые панели – срок службы до 25 лет, статическая нагрузка до 1200 кг/точка. Используются в зонах с высокой влажностью и для облегчения конструкции каркаса.
• Эпоксидные наливные покрытия – срок службы 10–15 лет, поверхностное сопротивление 10⁶–10⁸ Ом. Применяются на сплошных полах, устойчивы к химии и механическому износу.
• Полиуретановые наливные покрытия – срок службы 12–18 лет, антистатические, стойкие к механическим повреждениям, обеспечивают ровную поверхность для перемещения тележек и оборудования.
• Бетонные основания с антистатическим покрытием – срок службы более 30 лет, практически неограниченная нагрузочная способность, применяется под тяжелое оборудование и резервные конструкции.

Рекомендации по долговечности и эксплуатации:

1. Для высокой плотности стоек и тяжёлого оборудования выбирать панели HPL или бетонные основания.
2. Для зон обслуживания персонала и проходов достаточно эпоксидных или полиуретановых покрытий с антистатическим слоем.
3. Регулярное обслуживание и контроль антистатических свойств продлевает срок службы покрытия на 20–30%.
4. Совмещать различные материалы: усиленные панели под стойки и наливные покрытия в рабочих зонах для равномерного распределения нагрузки и долговечности.

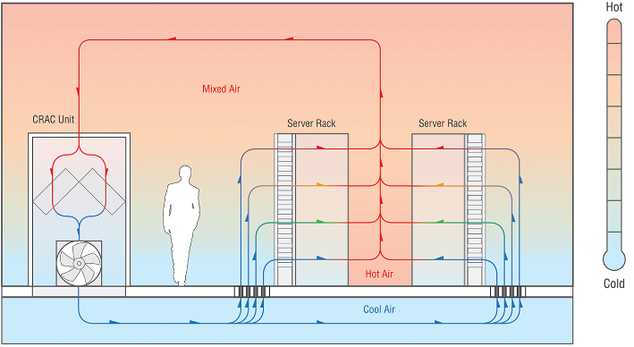

Учет вентиляции и кабель-каналов при выборе пола

Подвесные фальшполы обеспечивают распределение холодного воздуха и прокладку кабель-каналов. Минимальная высота конструкции для стандартных серверных – 120 мм, оптимальная – 300 мм для размещения магистральных кабелей и воздуховодов. Панели с перфорацией или решетчатые секции позволяют направлять поток воздуха к стойкам с высокой плотностью оборудования.

При проектировании кабель-каналов учитываются следующие параметры:

• Диаметр и количество кабелей: каждый модуль 600×600 мм выдерживает до 300 кг кабельной нагрузки при равномерном распределении.
• Маршрутизация: кабели должны быть разделены по типу (питание, сеть, оптика) для снижения электромагнитных помех и облегчения обслуживания.
• Доступность: панели фальшпола должны быть легко снимаемыми, чтобы обеспечить быстрый доступ к критическим трассам.
• Тепловыделение: кабельные каналы не должны блокировать воздушный поток, рекомендуется оставлять 20–30% площади перфорации под стойками с высокой плотностью оборудования.

Для сплошных полов используется встроенная канализация под полом или кабельные короба. Высота бетонного основания обычно не менее 150 мм, при необходимости укладки крупных магистралей допускается создание ниш и тоннелей под оборудованием. Антистатическое покрытие и ровная поверхность обеспечивают безопасное перемещение тележек с оборудованием без повреждения кабелей.

Комбинированное решение – подвесной фальшпол с усиленными секциями под стойки и сплошными участками для магистральных кабель-каналов – позволяет оптимально распределить поток воздуха и нагрузку на пол, обеспечивая долговечность и безопасность эксплуатации.

Устойчивость к влаге и химическим веществам

Пол в серверной комнате должен выдерживать воздействие влаги, разливов жидкости и химических средств, используемых при уборке. Подвесные панели из стали с порошковым покрытием и алюминиевые панели устойчивы к коррозии при относительной влажности до 60% и кратковременном контакте с водой. Панели HPL обладают влагостойкостью до 24 часов при прямом контакте с жидкостью, а при антистатическом покрытии сохраняют сопротивление 10⁶–10⁸ Ом.

Наливные покрытия из эпоксидной и полиуретановой смолы стойки к кислотам, щелочам и моющим средствам, используемым для санитарной обработки, с химической стойкостью класса C4 по ISO 12944-2. Бетонные полы с антистатическим слоем защищены от проникновения влаги, при необходимости применяется гидроизоляция с верхним полиуретановым покрытием.

Рекомендации по эксплуатации:

• Регулярная проверка целостности антистатического и защитного покрытия после уборки и разливов жидкости.
• Использование моющих средств с pH 6–8 для эпоксидных и полиуретановых покрытий, избегая абразивных порошков.
• Подвесной пол следует проектировать с дренажными каналами или зазором между панелями в критических зонах для предотвращения скопления жидкости.
• Для серверных с высокой влажностью рекомендуется комбинированное использование HPL-панелей и наливных полиуретановых участков в проходных и рабочих зонах.

Монтаж и техническое обслуживание покрытия пола

Монтаж подвесного и сплошного пола в серверной комнате требует точного соблюдения нагрузочных, антистатических и вентиляционных параметров. Для подвесного фальшпола последовательность действий:

1. Установка регулируемых металлических опор с шагом 600 мм и фиксацией по уровню.
2. Монтаж панелей с проверкой горизонтальности и плотности стыков. Панели HPL и стальные соединяются с защелками или винтовым креплением.
3. Подключение каркаса к заземляющей шине для обеспечения антистатических свойств.
4. Прокладка кабель-каналов и установка перфорированных панелей для вентиляции под стойками с высокой плотностью оборудования.
5. Контроль статической нагрузки на панели, равномерное распределение оборудования по модулю 600×600 мм.

Монолитные и наливные покрытия выполняются в несколько слоев:

• Подготовка бетонного основания, выравнивание и грунтование.
• Нанесение эпоксидного или полиуретанового слоя с толщиной 2–4 мм, антистатическая пропитка при необходимости.
• Полное отверждение покрытия, проверка ровности и сопротивления поверхностного разряда.
• При монтаже учитывается высота кабельных каналов и точек подключения оборудования.

Техническое обслуживание пола включает:

• Регулярная проверка заземления и антистатического сопротивления не реже одного раза в 6 месяцев.
• Очистка поверхности мягкими моющими средствами с pH 6–8 для эпоксидных и полиуретановых покрытий, избегая абразивных средств.
• Контроль состояния панелей и каркаса, замена поврежденных модулей.
• Проверка вентиляционных перфораций и кабель-каналов на отсутствие препятствий для воздуха и кабелей.
• Документирование всех работ по обслуживанию для поддержки эксплуатационной безопасности оборудования.

Вопрос-ответ:

Какие панели лучше использовать под тяжелое серверное оборудование?

Для тяжелых стоек серверов рекомендуются панели HPL повышенной плотности или монолитные бетонные основания. HPL-панели выдерживают статическую нагрузку до 2000 кг на точку и динамическую до 350 кг, что позволяет безопасно размещать стойки с крупными серверами. Бетонные полы имеют практически неограниченную нагрузочную способность и подходят для участков с концентрированными тяжелыми узлами оборудования.

Как обеспечивается антистатическая защита пола в серверной?

Антистатическая защита достигается с помощью материалов с поверхностным сопротивлением 10⁶–10⁸ Ом и заземления каркаса пола. Стальные и алюминиевые панели подключаются к шине заземления, а панели HPL и наливные покрытия эпоксидные или полиуретановые дополнительно обрабатываются антистатическими составами. Дополнительно рекомендуется использование проводящей обуви персонала и контроль влажности 40–60%, чтобы снизить вероятность накопления статического электричества.

Какая минимальная высота подвесного пола нужна для нормальной вентиляции и кабельных трасс?

Минимальная высота подвесного фальшпола составляет 120 мм, но для прокладки магистральных кабелей и организации эффективного потока холодного воздуха рекомендуется высота 250–300 мм. Для зон с высокой плотностью оборудования следует использовать перфорированные или решетчатые панели, чтобы направлять поток воздуха прямо к стойкам и предотвращать перегрев серверов.

Какие покрытия пола выдерживают воздействие химических средств и разливов жидкости?

Эпоксидные и полиуретановые наливные покрытия устойчивы к кислотам, щелочам и большинству бытовых моющих средств, с химической стойкостью класса C4 по ISO 12944-2. Стальные панели с порошковым покрытием и алюминиевые панели выдерживают кратковременный контакт с водой при относительной влажности до 60%. Панели HPL сохраняют антистатические свойства при воздействии жидкости до 24 часов. Для зон с повышенной влажностью рекомендуется сочетание HPL-панелей и наливных полиуретановых участков.

Какие работы по техническому обслуживанию пола важны для безопасности оборудования?

Регулярная проверка заземления и сопротивления антистатического слоя проводится каждые 6 месяцев. Подвесные панели осматриваются на трещины и деформации, каркас проверяется на устойчивость. Эпоксидные и полиуретановые покрытия очищаются мягкими средствами с pH 6–8, без абразивных веществ. Кабельные каналы и перфорации должны оставаться свободными для воздушного потока, чтобы оборудование не перегревалось и кабели не повреждались. Ведение документации по обслуживанию позволяет отслеживать состояние покрытия и своевременно заменять поврежденные элементы.
