Bilateral filter opencv что это

Bilateral filter – это метод сглаживания изображений, при котором подавляется шум без размывания границ. В OpenCV он реализован функцией cv::bilateralFilter (C++) и cv2.bilateralFilter (Python). Алгоритм учитывает не только расстояние между пикселями, но и разницу их яркости, поэтому контуры объектов сохраняют резкость даже при заметном шуме.

Фильтр опирается на два параметра дисперсии: sigmaSpace и sigmaColor. Первый задаёт радиус влияния соседних пикселей в пространстве, второй – допустимую разницу интенсивностей. Малое значение sigmaColor приводит к сохранению даже слабых границ, но снижает уровень сглаживания. Увеличение sigmaSpace расширяет область усреднения и повышает вычислительную нагрузку, что особенно заметно на изображениях выше 1–2 Мп.

В OpenCV параметр d определяет диаметр окна фильтра. Если задать d = -1, размер окна вычисляется автоматически на основе sigmaSpace. Для практики обработки фотографий обычно используют комбинации d от 5 до 9, sigmaColor в диапазоне 50–100 и sigmaSpace 50–75, корректируя значения под конкретный уровень шума и текстуру сцены.

Bilateral filter целесообразно применять для подготовки изображений к сегментации, поиску контуров и постобработке результатов детекторов, где размытые границы приводят к ошибкам. При работе в реальном времени стоит учитывать, что алгоритм имеет квадратичную сложность по размеру окна, поэтому для видеопотоков часто используют уменьшенные копии кадров или альтернативы с аппроксимацией.

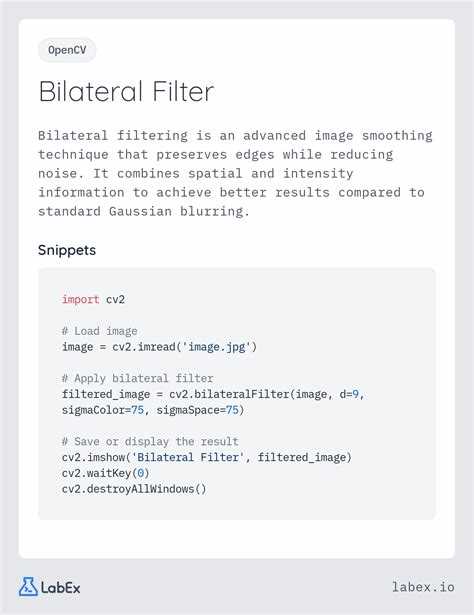

Принцип работы билинейной фильтрации и сохранение границ

В контексте OpenCV под билинейной фильтрацией часто ошибочно понимают bilateral filter, то есть двухстороннее сглаживание. Его принцип отличается от классической билинейной интерполяции. Здесь каждый пиксель усредняется с соседями с учётом двух факторов: пространственной близости и сходства яркости. Такой подход позволяет снижать шум внутри однородных областей и одновременно отсекать вклад пикселей, принадлежащих другим объектам.

Вес каждого соседнего пикселя вычисляется как произведение двух функций Гаусса. Первая зависит от расстояния между координатами пикселей (sigmaSpace), вторая – от разницы их интенсивностей (sigmaColor). Если яркость резко отличается, вклад стремится к нулю, даже при малом расстоянии. За счёт этого фильтр не «перетягивает» значения через границу и не размывает контуры.

При реализации в OpenCV параметр d задаёт размер окна, внутри которого выполняются расчёты. Фактическое влияние на результат чаще всего определяется именно значениями sigmaColor и sigmaSpace. Для изображений с выраженными краями рекомендуется уменьшать sigmaColor, чтобы границы блокировали усреднение. Для текстур с мелким шумом допустимо увеличивать sigmaSpace, сохраняя умеренное значение sigmaColor.

Различие между обычным линейным сглаживанием и bilateral filter наглядно проявляется при обработке границ с высоким контрастом. Линейные фильтры усредняют значения без учёта содержимого, тогда как двухсторонний фильтр адаптирует веса под локальную структуру изображения.

Для практического применения в OpenCV имеет смысл подбирать параметры экспериментально на фрагментах изображения. Если контуры начинают терять резкость, первым шагом следует уменьшать sigmaColor. При недостаточном подавлении шума – аккуратно увеличивать sigmaSpace, контролируя рост времени обработки.

Параметры d, sigmaColor и sigmaSpace: как они влияют на результат

В функции bilateralFilter из OpenCV итог сглаживания напрямую определяется тремя параметрами, каждый из которых отвечает за отдельный аспект расчёта весов. Ошибочный выбор хотя бы одного значения приводит либо к слабому подавлению шума, либо к потере локального контраста.

Параметр d задаёт диаметр области, внутри которой выполняется фильтрация. При положительном значении используется фиксированное окно, например d = 5 или d = 9. Чем больше окно, тем выше влияние дальних пикселей и тем больше время обработки. Если указать d = -1, OpenCV вычисляет размер автоматически на основе sigmaSpace, что удобно при прототипировании, но хуже подходит для точного контроля производительности.

sigmaColor определяет чувствительность фильтра к перепадам яркости. Малые значения (10–30) жёстко ограничивают усреднение между пикселями с разной интенсивностью и хорошо сохраняют чёткие края, но почти не устраняют шум внутри однородных областей. Диапазон 50–100 часто используют для фотографий, где требуется заметное сглаживание без разрушения контуров. При слишком большом sigmaColor фильтр начинает вести себя как обычное гауссово размытие.

sigmaSpace управляет пространственным радиусом влияния соседних пикселей. Низкие значения ограничивают фильтрацию ближайшим окружением и подходят для мелкого шумa. Повышение sigmaSpace до 50–75 расширяет область усреднения и делает результат более гладким, но увеличивает вычислительную нагрузку и риск потери мелких деталей.

На практике параметры подбирают совместно. Если изображение содержит тонкие границы и выраженный шум, разумно уменьшить sigmaColor и компенсировать это умеренным увеличением sigmaSpace. Для больших изображений имеет смысл фиксировать d, чтобы избежать неконтролируемого роста времени обработки при автоматическом расчёте окна.

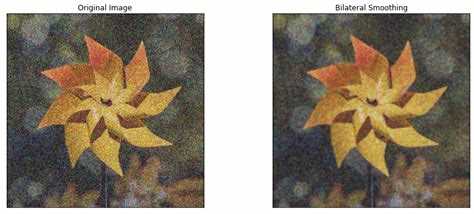

Отличия Bilateral filter от Gaussian и Median фильтров

Bilateral filter принципиально отличается от гауссового и медианного методов способом расчёта вкладов соседних пикселей. Он одновременно учитывает пространственную близость и различие яркости, тогда как остальные фильтры опираются только на геометрию окна или статистику значений.

Гауссов фильтр выполняет линейное сглаживание на основе расстояния до центрального пикселя. Все значения внутри окна участвуют в усреднении независимо от перепадов интенсивности. Это эффективно снижает равномерный шум, но приводит к размытию границ, особенно при увеличении радиуса ядра. В задачах предварительной обработки перед детекцией контуров такой эффект часто ухудшает результат.

Медианный фильтр работает нелинейно и заменяет значение пикселя медианой в окне. Он хорошо подавляет импульсный шум и одиночные выбросы, сохраняя резкие переходы лучше, чем гауссово размытие. При этом мелкие детали и текстуры могут исчезать, а на изображениях с плавными градиентами появляются ступенчатые артефакты.

Bilateral filter адаптирует веса под локальную структуру изображения. Пиксели с близкой яркостью усиливают вклад друг друга, а элементы по разные стороны границы практически не участвуют в усреднении. Это позволяет снижать шум внутри объектов и сохранять чёткие контуры без характерного «ореола», присущего линейным методам.

С практической точки зрения гауссов фильтр выбирают при жёстких требованиях к скорости, медианный – для удаления соляно-перцового шума, а bilateral filter – при обработке фотографий и сцен с выраженными краями. Следует учитывать, что двухсторонняя фильтрация заметно медленнее и на больших изображениях требует аккуратного подбора параметров или уменьшения разрешения входных данных.

Типовые задачи: подавление шума без размытия контуров

Bilateral filter применяют в задачах, где требуется снизить уровень шума и при этом сохранить геометрию объектов. Он особенно полезен на изображениях с резкими границами и неоднородным фоном, где линейные методы дают заметное размытие краёв.

На практике фильтр используют в следующих сценариях:

• Предобработка фотографий перед поиском контуров с помощью Canny, где размытые границы приводят к ложным срабатываниям.
• Подготовка кадров для сегментации по цвету или яркости, когда важно сохранить чёткое разделение объектов.
• Сглаживание шумных текстур на снимках с высоким ISO без потери формы деталей.
• Очистка карт глубины и масок, полученных из нейросетевых моделей, при сохранении резких переходов между классами.

Для каждого типа задачи параметры подбираются по-разному. Рекомендуемые подходы:

1. Для детекции контуров уменьшать sigmaColor до 20–40, чтобы границы блокировали усреднение.
2. При работе с фотографиями увеличивать sigmaColor до 60–90 и удерживать sigmaSpace в диапазоне 40–70.
3. Для масок и depth-карт фиксировать d в пределах 5–7, чтобы контролировать форму переходов.

При обработке изображений высокого разрешения целесообразно выполнять фильтрацию на уменьшенной копии, а затем масштабировать результат. Это снижает время вычислений и сохраняет ключевые контуры, если параметры выбраны с учётом масштаба.

Производительность и вычислительная сложность при обработке изображений

Bilateral filter имеет квадратичную вычислительную сложность относительно размера окна фильтра d. Каждый пиксель сравнивается с соседями внутри окна, и для каждого расчёта учитывается как расстояние, так и разница яркости. Это делает фильтр значительно медленнее линейных методов, таких как гауссово размытие.

Факторы, влияющие на производительность:

• Размер окна d. Увеличение с 5 до 9 удваивает количество вычислений на пиксель.
• Параметры sigmaSpace и sigmaColor. Большие значения расширяют эффективную область усреднения, повышая нагрузку.
• Разрешение изображения. Входные кадры выше 1–2 Мп требуют оптимизации или понижения размера для реального времени.

Для ускорения обработки в OpenCV применяют следующие подходы:

• Фильтрация уменьшенной копии изображения с последующим масштабированием результата.
• Использование алгоритмов с аппроксимацией, таких как cv::bilateralFilter с флагом CV_8U или реализация на GPU.
• Параллельная обработка блоков изображения, особенно при работе с видеопотоком.

Оптимальные настройки зависят от задачи. Для реального времени на Full HD кадрах обычно используют d = 5, sigmaColor = 50 и sigmaSpace = 50. Более высокие значения улучшают качество сглаживания, но требуют пропорционально больше ресурсов.

Вопрос-ответ:

Что такое Bilateral filter и для чего он применяется в OpenCV?

Bilateral filter — это фильтр, который уменьшает шум на изображении, сохраняя резкие границы объектов. В OpenCV его реализуют через функции cv::bilateralFilter (C++) и cv2.bilateralFilter (Python). Он используется, когда важно сгладить однородные области, но сохранить контуры, например, перед детекцией границ или сегментацией.

Как параметры d, sigmaColor и sigmaSpace влияют на результат фильтрации?

Параметр d задаёт диаметр окна фильтрации: большее окно усиливает сглаживание, но увеличивает нагрузку. sigmaColor определяет, насколько пиксели с разной яркостью участвуют в усреднении — маленькое значение сохраняет контуры, большое — размывает их. sigmaSpace регулирует радиус влияния соседних пикселей: увеличение расширяет область усреднения, что делает изображение более гладким, но увеличивает вычисления.

Чем Bilateral filter отличается от Gaussian и Median фильтров?

В отличие от гауссового фильтра, который усредняет значения независимо от яркости, и медианного, который заменяет пиксель медианой в окне, Bilateral filter учитывает и расстояние до соседей, и разницу яркости. Благодаря этому шум внутри объектов снижается, а границы остаются чёткими. Гауссово размытие размывает края, медианный фильтр может удалять мелкие детали.

В каких задачах Bilateral filter показывает наибольшую пользу?

Фильтр эффективен при подготовке изображений к обработке контуров, при сегментации объектов по цвету или яркости, для сглаживания шумных текстур на фотографиях и очистки масок или depth-карт. Он позволяет уменьшить шум без потери формы объектов и границ, что важно для точной обработки и анализа изображений.

Как снизить нагрузку на систему при использовании Bilateral filter на больших изображениях?

Для ускорения можно использовать уменьшенные копии изображений, а затем масштабировать результат, либо применять фильтр на отдельных блоках изображения. Также OpenCV поддерживает реализацию с аппроксимацией и ускорение на GPU. При выборе параметров d, sigmaColor и sigmaSpace стоит учитывать баланс между качеством сглаживания и временем обработки.
