При отсутствии маркировки светодиода ключевыми параметрами остаются его рабочее напряжение, прямой ток и световой поток. Напряжение прямого включения для стандартных красных светодиодов обычно находится в диапазоне 1,8–2,2 В, для зелёных и жёлтых – 2,0–2,4 В, для синих и белых – 3,0–3,6 В. Эти значения позволяют приблизительно определить номинальное напряжение питания при тестировании.
Максимальный прямой ток, который светодиод способен выдерживать без перегрева, чаще всего ограничен 20 мА для стандартных маломощных диодов и может достигать 350 мА для мощных светодиодов SMD. Определение точного значения следует выполнять методом постепенного увеличения тока с контролем температуры корпуса и яркости свечения.
Эффективный способ оценки характеристик – использование регулируемого источника тока с амперметром и вольтметром. Подключая светодиод последовательно с резистором и фиксируя напряжение при достижении комфортной яркости, можно вычислить рабочее сопротивление и приблизительный ток. Этот метод позволяет безопасно выявить рабочие параметры без риска повреждения компонента.
Для более точной калибровки полезно измерять светоотдачу через фотодатчик или люксметр. Светодиоды одной партии могут отличаться по яркости на 15–20%, поэтому даже без маркировки практическая проверка интенсивности свечения даёт точнее представление о допустимых токах эксплуатации и тепловой нагрузке.
Дополнительно стоит учитывать полярность. У большинства светодиодов анод длиннее катода, а при подключении обратной полярности ток не протекает, но при напряжении свыше 5–6 В возможен пробой. Эту особенность важно фиксировать при тестировании, чтобы избежать повреждений и получить достоверные параметры.
Как определить полярность светодиода без маркировки
Второй метод применим при наличии источника питания с ограничением тока. Подключите светодиод к источнику постоянного тока через резистор 330–1 кОм. Если светодиод не светится, поменяйте полярность. Этот способ позволяет безопасно определить анод и катод без риска выхода диода из строя, даже для мощных светодиодов с рабочим током до 20 мА.
Измерение прямого напряжения с помощью мультиметра
Для точного определения прямого напряжения светодиода используйте цифровой мультиметр с возможностью измерения постоянного тока и напряжения. Перед измерением убедитесь, что светодиод не подключен к источнику питания. Установите мультиметр в режим DCV и выберите диапазон 0–20 В для стандартных светодиодов.
Если напряжение не отображается или отрицательное, необходимо изменить полярность щупов. Наличие отрицательного значения не указывает на неисправность диода, а лишь на обратное подключение. В таких случаях меняем местами щупы и повторяем измерение.
При работе с высокомощными светодиодами (с потребляемым током более 100 мА) прямое подключение мультиметра может быть опасным. Рекомендуется включить последовательно резистор 100–220 Ом для ограничения тока и защиты как диода, так и измерительного прибора.
Для анализа точного падения напряжения используйте медленное нарастание тока: подключите регулируемый источник питания через резистор и фиксируйте значения напряжения при разных уровнях тока. Это позволит построить график зависимости V–I и определить точное прямое напряжение при номинальном токе светодиода.
После измерений аккуратно отсоедините щупы и проверьте повторно мультиметр на известном источнике напряжения для контроля точности. Такой подход обеспечивает корректное определение параметров светодиода без маркировки и минимизирует риск повреждения компонентов.
Определение рабочего тока светодиода экспериментально
После подключения постепенно увеличивайте напряжение на источнике, фиксируя значение тока с помощью амперметра. Следите за тем, чтобы ток не превышал 20 мА для маленьких индикаторных светодиодов и 30–40 мА для мощных SMD, чтобы избежать перегрева.
Рабочий ток определяется на уровне, при котором светодиод начинает стабильно светиться без заметного нагрева корпуса. Для большинства стандартных диодов это около 10–15 мА, для ярких мощных – 20–25 мА.
При необходимости используйте термопару или ИК-камеру, чтобы контролировать температуру. Если диод нагревается быстрее 5–7°C в минуту, уменьшите ток на 10–20% от текущего значения для безопасной эксплуатации.
Фиксируя зависимости напряжения от тока, можно построить вольт-амперную характеристику. Рабочий ток выбирается в пределах линейной части кривой, где падение напряжения увеличивается с током не более чем на 10–15% от минимального напряжения включения.
Для точного подбора используйте потенциометр вместо фиксированного резистора. Медленно меняя сопротивление и измеряя ток, можно определить оптимальный режим без риска превышения допустимых параметров диода.
Не рекомендуется проводить испытания на токах, близких к максимальному номинальному значению, указанному в справочниках, особенно для светодиодов без маркировки, так как реальные допуски могут отличаться.
После определения рабочего тока зафиксируйте резистор в цепи или настройте источник тока. Для долговременной работы соблюдение выбранного тока предотвращает деградацию кристалла и обеспечивает стабильную яркость светодиода.
Проверка яркости и угла свечения в домашних условиях
Для оценки яркости светодиода без маркировки понадобится источник питания с регулируемым напряжением и цифровой мультиметр. Начинайте с напряжения около 2–3 В для красных диодов и 3–3,5 В для белых, постепенно увеличивая, пока не заметите стабильное свечение без перегрева. Это позволит определить рабочее напряжение и приблизительный ток, который диод выдерживает без повреждения.
Для количественной оценки яркости можно использовать смартфон с приложением для измерения освещённости (lux-метр). Разместите сенсор на расстоянии 10 см от диода и зафиксируйте показания при стандартном питании. Повторите измерение с разными расстояниями, чтобы получить кривую падения интенсивности, что даст представление о мощности свечения.
Угол свечения определяется по распределению света. Для этого установите светодиод на штатив и освещайте белую бумагу. Медленно поворачивайте диод вокруг оси, фиксируя угол, при котором яркость падает до 50% максимальной. Результат в градусах соответствует полному углу свечения.
Если нет приложения для lux-метра, можно применить камеру смартфона с ручной регулировкой экспозиции. Фотографируйте светодиод на одинаковых настройках под разными углами. На основе яркости пикселей можно визуально оценить распределение света и определить ширину луча.
Для более точного измерения используйте светоделитель или линзу для проекции пятна на экран. Измерьте диаметр пятна на фиксированном расстоянии. Угол свечения θ вычисляется через формулу θ = 2 * arctan(d/2L), где d – диаметр пятна, L – расстояние до экрана.
В домашних условиях также допустимо использовать фотодиод с мультиметром вместо lux-метра. Подключите фотодиод к мультиметру, измеряя ток в ответ на освещённость. Сравнивая показания при разных углах, можно определить распределение света без сложной аппаратуры.
Важно избегать перегрева диода при проверке: длительное высокое напряжение может исказить результаты и сократить срок службы. Работайте кратковременно, фиксируя данные быстро, и давайте диоду остывать между измерениями, чтобы сохранить точность яркости и угла свечения.
Использование резисторов для безопасного тестирования
При проверке неизвестного светодиода напрямую подключение к источнику питания может вывести его из строя. Для ограничения тока применяют резистор последовательно с диодом. Обычно для стандартного светодиода с рабочим током 20 мА и питанием 5 В используют резистор 220–330 Ом, что позволяет безопасно определить полярность и включение без риска перегорания.
Если светодиод рассчитан на малый ток, например 5–10 мА, резистор следует увеличивать до 470–680 Ом. Напряжение питания подбирается так, чтобы оно превышало прямое падение диода на 2–3 В, но не превышало максимально допустимое, иначе резистор не сможет защитить компонент.
Для быстрой проверки нескольких диодов целесообразно использовать набор резисторов с номиналами от 220 Ом до 1 кОм. Это позволяет экспериментально подобрать оптимальный ток без сложных расчетов и обеспечить визуальное наблюдение свечения светодиода, не рискуя повредить его.
Резисторы должны быть рассчитаны на рассеиваемую мощность. При токе 20 мА через 330 Ом рассеиваемая мощность составляет 0,132 Вт, поэтому стандартный резистор 0,25 Вт подходит с запасом. Недооценка мощности может привести к нагреву резистора и изменению тока, что даст неверные результаты теста.
Для безопасного измерения параметров рекомендуют подключать амперметр или мультиметр последовательно с резистором. Это позволяет точно определить рабочий ток светодиода и, исходя из него, рассчитать его прямое напряжение. Такой подход минимизирует риск повреждения и позволяет использовать диод в последующих схемах с уверенной надежностью.
Определение цвета свечения и соответствующих характеристик
Цвет свечения светодиода напрямую связан с материалом полупроводника и шириной запрещённой зоны. Красные светодиоды обычно имеют напряжение прямого смещения 1,8–2,2 В, оранжевые – 2,0–2,3 В, жёлтые – 2,0–2,4 В, зелёные – 2,1–3,0 В, синие и белые – 3,0–3,6 В. Эти значения позволяют предварительно классифицировать диод без маркировки.
Для точного определения цвета используют спектрофотометр или хотя бы фото- и видеосъёмку с последующей обработкой изображения. Сравнивая пик интенсивности свечения с эталонными спектрами, можно выделить конкретный цвет и оценить соответствующий диапазон длины волны.
Метод визуальной идентификации при слабом токе также эффективен. При подаче 5–10 мА светодиод покажет оттенок максимально близкий к реальному. Для красных диодов пик свечения лежит в диапазоне 620–630 нм, для оранжевых – 600–610 нм, для жёлтых – 580–590 нм, зелёных – 520–540 нм, синих – 450–470 нм.
Белые светодиоды часто имеют смешанный спектр, поэтому их цветовую температуру определяют через коррелированную цветовую температуру (CCT). Типовые значения CCT колеблются от 2700 K (тёплый белый) до 6500 K (дневной белый), что важно для проектирования подсветки и освещения.
- Для измерения прямого падения напряжения использовать стабилизированный источник с током 5–20 мА.
- Наблюдать оттенок при разных токах, чтобы исключить влияние перегрева на цвет.
- Сравнивать с эталонными диодами аналогичного спектра.
Цвет свечения влияет на яркость и эффективность. Красные и оранжевые диоды при одинаковом токе имеют меньшую световую отдачу, чем синие или белые. Учитывая напряжение и ток, можно рассчитать номинальную мощность: P = U × I, что позволяет подобрать драйвер без риска перегрева.
При определении характеристик следует фиксировать напряжение, ток, яркость и цвет одновременно. Записывая эти данные, можно потом подобрать подходящие резисторы или стабилизаторы тока для схемы без маркировки, обеспечивая стабильное свечение и долговечность.
Если требуется классификация по применению, важно учитывать спектральную полноту. Для индикаторов достаточно базового оттенка, для декоративной подсветки – насыщенности, для освещения – точного CCT и равномерности спектра. Таким образом, определение цвета – не просто визуальный тест, а комплекс измерений с конкретными параметрами.

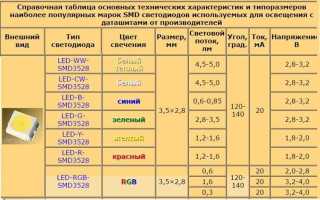

Составление таблицы параметров для незнакомых светодиодов
Для каждого светодиода важно зафиксировать рабочее напряжение. Подключите регулируемый источник питания через резистор 1–2 кОм и постепенно увеличивайте напряжение до появления свечения. Запишите напряжение, при котором светодиод начинает светиться, и напряжение, при котором яркость достигает максимума без перегрева.
Следующий параметр – ток потребления. Используйте мультиметр в режиме амперметра, подключив его последовательно. Замеряйте ток при стандартном напряжении для данного цвета светодиода: красный 2 В, зеленый 2,2 В, синий и белый 3,2–3,5 В. Эти значения позволят оценить безопасный рабочий режим.
Уровень яркости фиксируется с помощью фотометрического сенсора или приближенно через камеру смартфона с ручной выдержкой. Для каждого светодиода записывают люмены на уровне рабочего тока и угол рассеивания в градусах, измеряемый с помощью бумажного конуса или фотосенсора на разных углах.
Цветовая характеристика требует замера спектра. Используйте спектрометр или цветовой сенсор для определения доминирующей длины волны. Запишите значения в нанометрах: красный 620–630 нм, зеленый 520–530 нм, синий 460–470 нм. Для белых светодиодов фиксируйте температуру в Кельвинах, обычно 2700–6500 К.
Тепловой режим важен для долговечности. Измерьте температуру корпуса при стандартном токе после 5–10 минут работы. Запишите показания в градусах Цельсия и отметьте, требуется ли радиатор или пассивное охлаждение для постоянного использования.
Составляя таблицу, используйте единообразные обозначения:
- Vf – напряжение включения
- If – рабочий ток
- Φ – световой поток
- λ – доминирующая длина волны
- θ – угол рассеивания
- Tc – температура корпуса
Это позволит легко сравнивать разные образцы и быстро выбирать подходящие для схем.
После сбора всех данных проверьте результаты на повторяемость. Для нескольких экземпляров одного типа повторите измерения и запишите минимальные, средние и максимальные значения. Это создаст полную и точную таблицу параметров для незнакомых светодиодов, пригодную для проектирования и эксплуатации.
Вопрос-ответ:
Как определить рабочее напряжение светодиода без маркировки?
Для начала нужно измерить падение напряжения на светодиоде с помощью мультиметра. Обычно для красных и желтых светодиодов это около 1,8–2,2 В, для зеленых и синих — 2,8–3,5 В. Затем стоит подключить светодиод через ограничивающий резистор к источнику питания и постепенно повышать напряжение, наблюдая за свечением. Так можно точно выявить напряжение, при котором светодиод начинает стабильно светиться.
Можно ли определить силу тока для светодиода без маркировки?
Да, это делается экспериментально. Подключите светодиод через переменный резистор или последовательно через амперметр к источнику питания. Постепенно увеличивайте ток и наблюдайте за яркостью. Обычно безопасный рабочий ток для стандартных индикаторных светодиодов составляет 10–20 мА. Если свет становится слишком ярким или светодиод нагревается, ток нужно уменьшить.
Каким способом определить цветовую температуру светодиода без данных производителя?
Цвет можно определить визуально и с помощью фотоспектрометра или мобильного приложения для измерения спектра. Красные, зеленые и синие светодиоды обычно имеют узкий спектр, а белые — широкий с разной цветовой температурой. Для белых светодиодов спектр позволяет оценить, холодный или теплый свет, что пригодится при подборе к другим источникам освещения.
Как проверить максимальное допустимое напряжение и ток для неизвестного светодиода?
Используется постепенное увеличение напряжения через ограничительный резистор, контролируя силу тока. Начните с низкого напряжения и наблюдайте за свечением. Максимальное напряжение и ток определяются точкой, где светодиод начинает сильно нагреваться или его яркость перестает увеличиваться. Важно делать это медленно, чтобы не вывести прибор из строя.
Можно ли определить полярность светодиода без маркировки?
Да, полярность определяется по свечению при подаче низкого напряжения через резистор. Анод — это вывод, к которому нужно подключать положительный контакт источника питания, катод — отрицательный. Также можно использовать мультиметр в режиме проверки диодов: он покажет падение напряжения только при правильном подключении.
Как можно определить рабочее напряжение светодиода без маркировки?
Для определения рабочей характеристики светодиода без маркировки обычно используют мультиметр с функцией проверки диодов. Светодиод подключают к прибору, чтобы проверить, при каком напряжении он начинает светиться. Важно делать это осторожно и постепенно увеличивать напряжение через ограничительный резистор, чтобы не повредить кристалл. Такой метод позволяет получить примерное значение прямого напряжения, необходимого для нормальной работы устройства.
Каким образом узнать максимальный ток светодиода без документации?
Чтобы определить безопасный ток светодиода без информации производителя, используют метод постепенного увеличения тока через резистор и контролируют яркость и температуру. Начинают с малого тока, наблюдая за свечением: если свет сильно мерцает или корпус нагревается, ток слишком высок. Существует также способ расчёта по мощности: зная примерное прямое напряжение и предполагаемую мощность маленького стандартного диода (обычно 0,05–0,1 Вт для маленьких светодиодов), можно рассчитать ориентировочный максимальный ток. Такой подход позволяет использовать светодиод без риска быстрого выхода из строя.
