Как узнать через какие коммутаторы проходит пакет

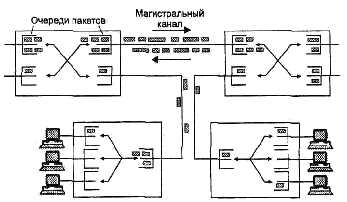

Каждый Ethernet-кадр, проходя через коммутатор, проверяется на соответствие MAC-адресу назначения. Если адрес уже присутствует в таблице коммутации, кадр отправляется напрямую на конкретный порт, минимизируя задержки и исключая ненужное распространение трафика. Практика показывает, что при больших сетевых сегментах регулярное мониторирование CAM-таблиц позволяет выявлять «мертвые» записи и снижать риск задержек.

При отсутствии записи коммутатор использует метод flood, рассылая кадр на все порты VLAN кроме входного. Это создаёт нагрузку, поэтому важно ограничивать широковещательный трафик через настройку VLAN и внедрение портов с фильтрацией ARP-запросов. На устройствах с поддержкой динамических VLAN рекомендуется включать функции ограниченного broadcast, чтобы пакеты попадали только в релевантные сегменты.

В сети с петлеобразной топологией критическую роль играет протокол STP. Он блокирует избыточные пути, сохраняя только активные линейки для передачи кадров. Администратору следует регулярно проверять статус корневого моста и состояние портов, чтобы предсказать, через какие порты кадры будут маршрутизироваться в случае отказа основной линии.

Для практического анализа маршрута пакета на оборудовании Cisco используется CLI-команда show mac address-table для проверки таблицы MAC-адресов и ping с опцией traceroute для отслеживания прохождения кадров через последовательные коммутаторы. Комбинация этих инструментов позволяет точно определить, какой путь выбирает пакет и выявить узкие места в сегментах сети.

Как коммутатор анализирует MAC-адрес назначения при приёме Ethernet-кадра

Когда Ethernet-кадр поступает на входной порт коммутатора, устройство извлекает MAC-адрес назначения из заголовка кадра и сравнивает его с записями в CAM-таблице. Если совпадение найдено, кадр перенаправляется только на соответствующий порт, что уменьшает нагрузку на остальные сегменты сети. Рекомендуется периодически проверять CAM-таблицу на наличие устаревших записей, так как накопление «мертвых» MAC-адресов может замедлять процесс коммутации и приводить к ненужным flood.

В случае отсутствия MAC-адреса в таблице коммутатор использует flood, отправляя кадр на все порты VLAN, кроме входного. Для оптимизации работы сети можно внедрять статические записи MAC для критических серверов и коммутаторов, снижая вероятность широковещательных рассылок. На крупных предприятиях полезно включать функции aging и port-security, чтобы автоматически удалять неактивные записи и предотвращать появление несанкционированных устройств в сети.

Формирование и обновление таблицы MAC-адресов (CAM-таблицы) на основе входящего трафика

Каждый входящий Ethernet-кадр используется для динамического обновления CAM-таблицы. Коммутатор фиксирует MAC-адрес источника и порт, с которого поступил кадр. Если адрес уже существует, обновляется время последнего использования, что позволяет реализовать механизм aging. Практическая рекомендация для администраторов: устанавливать значение aging в пределах 300–600 секунд для офисных сетей средней нагрузки, чтобы минимизировать flood и сохранять актуальность записей.

Процесс формирования таблицы включает несколько ключевых операций:

• Добавление нового MAC-адреса с привязкой к конкретному порту.
• Обновление таймера существующих записей при получении кадров от известных устройств.
• Удаление устаревших или неактивных адресов по истечении времени aging.
• Фильтрация несанкционированных MAC-адресов при включенной port-security.

Эти действия позволяют коммутатору поддерживать актуальную карту сетевых устройств и сокращают количество широковещательных рассылок. На больших сетях рекомендуется периодически анализировать CAM-таблицу и выявлять порты с высокой скоростью появления новых адресов, что может указывать на сетевые аномалии или попытки обхода безопасности.

Выбор выходного порта при наличии записи в таблице коммутации

Когда коммутатор получает кадр и находит MAC-адрес назначения в CAM-таблице, он определяет точный порт для передачи. Это минимизирует ненужное распространение трафика по другим сегментам сети, сокращая нагрузку на оборудование и повышая пропускную способность.

В коммутаторах уровня 2 каждый порт ассоциируется с конкретной записью MAC-адреса. Администраторы должны следить за соответствием портов и устройств, особенно при использовании динамического подключения ноутбуков или мобильных терминалов, чтобы предотвратить конфликт адресов.

При выборе выходного порта коммутатор также учитывает статус порта. Если порт отключен или находится в состоянии блокировки STP, кадр автоматически направляется на резервный путь или инициируется flood в пределах VLAN. Рекомендуется проверять состояние всех активных портов с помощью show interfaces status и show spanning-tree.

Некоторые коммутаторы поддерживают агрегирование портов (EtherChannel). В таких случаях выбор порта может выполняться по алгоритму хэширования, основанному на MAC-адресе источника и назначения. Для корректной работы следует настроить одинаковые алгоритмы на обоих концах агрегированного канала.

При высокой плотности устройств на одном сегменте сети важно следить за количеством записей на конкретном порту. Перегруженные порты могут вызвать замедление коммутации, поэтому для критических серверов полезно использовать выделенные порты и статические MAC-записи.

Коммутаторы с поддержкой QoS могут учитывать приоритет трафика при выборе порта. Например, кадры с высоким приоритетом могут пропускаться первыми через порт с ограниченной пропускной способностью. Настройка QoS требует точного сопоставления VLAN и типов трафика для предотвращения конфликтов.

Для диагностики прохождения кадров через конкретные порты используется port mirroring, позволяющий копировать трафик на мониторинговый порт. Это помогает определить, действительно ли кадры проходят через ожидаемый порт и выявить аномалии в маршрутизации.

Регулярный аудит CAM-таблицы и сопоставление записей с физическими портами обеспечивает контроль над маршрутизацией внутри коммутатора. Для больших корпоративных сетей рекомендуется автоматизировать мониторинг через SNMP, чтобы отслеживать динамику изменений и выявлять подозрительные подключения.

Поведение коммутатора при неизвестном MAC-адресе назначения и механизм flood

Если коммутатор получает кадр с MAC-адресом назначения, которого нет в CAM-таблице, он использует механизм flood, отправляя кадр на все порты VLAN, кроме входного. Это гарантирует доставку пакета устройству, которое ещё не зарегистрировано в таблице, но увеличивает нагрузку на сеть и может создавать коллизии при интенсивном трафике.

Для уменьшения воздействия flood рекомендуется сегментировать сеть с помощью VLAN и ограничивать количество широковещательных доменов. Администраторы должны фиксировать порты с постоянным ростом flood-пакетов, так как это может указывать на новые устройства или попытки сканирования сети.

Коммутаторы поддерживают функции динамического обучения: после прохождения flood кадр источника записывается в CAM-таблицу с привязкой к порту, что позволяет в дальнейшем направлять трафик напрямую и избегать повторных широковещательных рассылок. Практика показывает, что правильная настройка aging для таких записей снижает риск перегрузки таблицы.

Для диагностики и контроля рекомендуется использовать port mirroring и show mac address-table, чтобы отслеживать, какие адреса вызывают flood. На основе этих данных можно выделять критические порты и внедрять статические MAC-записи для ключевых серверов, сокращая количество широковещательного трафика и ускоряя маршрутизацию пакетов.

Влияние VLAN на определение маршрута кадра между портами коммутатора

Каждый VLAN создаёт отдельный широковещательный домен. Кадры с MAC-адресами назначения внутри одного VLAN маршрутизируются только между портами, принадлежащими этому VLAN. Если порт находится в другом VLAN, кадр не будет передан, даже если MAC-адрес известен коммутатору, что предотвращает пересечение трафика между сегментами.

При использовании тегирования 802.1Q кадры несут идентификатор VLAN в заголовке. Коммутатор анализирует этот тег, чтобы определить, через какие порты кадр может быть передан. Для корректной работы trunk-портов рекомендуется проверять сопоставление VLAN на обоих концах линии и использовать allowed VLAN list для ограничения нежелательных трафиков.

VLAN влияет на CAM-таблицу: каждая запись MAC-адреса ассоциируется не только с портом, но и с VLAN. Это позволяет одинаковым MAC-адресам существовать в разных VLAN без конфликтов. Администраторы должны учитывать это при настройке статических MAC-записей для серверов, которые подключаются к нескольким VLAN одновременно.

Между VLAN кадры не маршрутизируются коммутатором уровня 2. Для передачи пакетов между сегментами требуется маршрутизатор или L3-коммутатор. Практическая рекомендация: при проектировании сети выделять отдельные VLAN для серверов, рабочих станций и VoIP-устройств, чтобы минимизировать ненужные пересылки кадров и облегчить анализ трафика.

VLAN также влияет на поведение flood: если MAC-адрес неизвестен, коммутатор рассылает кадр только в пределах VLAN, к которому принадлежит входной порт. Это уменьшает количество широковещательных рассылок по всей сети и повышает стабильность работы сегментов с высоким трафиком.

Для диагностики маршрутизации в VLAN рекомендуется использовать команды show vlan и show mac address-table vlan [номер VLAN]. Эти инструменты позволяют увидеть, какие порты участвуют в передаче кадров внутри каждого VLAN и выявить несоответствия конфигурации trunk и access-портов.

Регулярная проверка и документирование привязки портов к VLAN помогает прогнозировать маршруты пакетов и предотвращать ошибки при добавлении новых устройств. В больших корпоративных сетях полезно внедрять автоматизированный мониторинг VLAN, чтобы отслеживать изменения в CAM-таблицах и своевременно корректировать маршрутизацию трафика.

Обработка широковещательных и мультикастовых кадров внутри сегмента сети

Широковещательные кадры (broadcast) направляются коммутатором на все порты VLAN, кроме входного, чтобы доставить информацию всем устройствам сегмента. Это применяется для ARP-запросов и DHCP-пакетов. Рекомендуется контролировать уровень широковещательного трафика с помощью VLAN и фильтров, чтобы предотвратить перегрузку сети.

Мультикастовые кадры обрабатываются с использованием таблиц IGMP snooping, которые определяют порты, на которых находятся подписчики группы. Это позволяет ограничить рассылку кадра только на нужные порты и снизить нагрузку на остальные сегменты.

Пример распределения широковещательных и мультикастовых кадров в сети представлен в таблице ниже:

Для уменьшения воздействия широковещательных рассылок рекомендуется разделять сеть на несколько VLAN, особенно в офисах с большим количеством рабочих станций. Администраторы также могут включать storm-control, чтобы ограничить количество broadcast и multicast пакетов, проходящих через порт.

Регулярный мониторинг таблиц MAC и групп IGMP позволяет выявлять аномалии и оптимизировать маршрутизацию мультикастового трафика. В крупных сетях это помогает предотвратить перегрузку коммутаторов и обеспечить предсказуемую доставку кадров критическим сервисам.

Как протокол STP предотвращает петли и влияет на путь прохождения пакета

Протокол Spanning Tree Protocol (STP) определяет один корневой коммутатор и строит дерево активных портов, блокируя лишние соединения, которые могут создать петли. Все кадры проходят только по активным линейкам, что предотвращает бесконечное повторное распространение broadcast и multicast трафика.

STP использует Bridge ID и стоимость пути (path cost) для выбора оптимального маршрута. Порты с наименьшей стоимостью становятся активными, а остальные переходят в состояние блокировки. Для администраторов важно корректно настраивать приоритет коммутаторов и проверять значения path cost, чтобы предсказать, через какие порты пакеты будут маршрутизироваться.

Алгоритм работы STP включает несколько состояний порта: Blocking, Listening, Learning, Forwarding, Disabled. Переход между ними может занимать до 50 секунд в классической версии STP, что влияет на задержку первого пакета при изменении топологии. Для уменьшения задержки рекомендуется использовать Rapid STP (RSTP), где переход занимает не более 6 секунд.

Практическая рекомендация: регулярно проверять статус портов с помощью команд show spanning-tree и show spanning-tree detail. Это позволяет выявлять заблокированные порты, оценивать нагрузку на активные линейки и корректировать приоритеты для обеспечения стабильной маршрутизации кадров через коммутаторы.

Диагностика маршрута пакета через коммутаторы с использованием CLI на устройствах Cisco

Для отслеживания маршрута пакета через коммутатор Cisco используется команда show mac address-table, которая отображает, на каком порту зарегистрирован MAC-адрес назначения. Это позволяет определить физический путь пакета и выявить несоответствия между ожидаемым и фактическим портом передачи.

Команда ping с опцией traceroute помогает проследить последовательность переходов пакета через несколько устройств в сети. Практическая рекомендация: использовать IP-адреса ключевых коммутаторов и серверов для построения маршрута и выявления узких мест или блокированных портов.

Для детальной диагностики используется show spanning-tree, чтобы проверить активные и заблокированные порты. Это важно для понимания, какие порты участвуют в передаче кадра и какие блокируются протоколом STP, что напрямую влияет на путь прохождения пакета.

Дополнительно можно включить port mirroring на порту, через который проходит интересующий трафик, чтобы анализировать реальные кадры с помощью сетевого анализатора. Это позволяет фиксировать задержки, потери пакетов и аномалии в маршрутизации, а также оптимизировать конфигурацию CAM-таблиц и VLAN для стабильного прохождения пакетов.

Вопрос-ответ:

Почему коммутатор отправляет кадр на все порты, если MAC-адрес назначения неизвестен?

Когда MAC-адрес назначения отсутствует в CAM-таблице, коммутатор не знает, на какой порт направить кадр. Чтобы доставить пакет устройству, которое ещё не зарегистрировано, используется механизм flood: кадр рассылается на все порты VLAN, кроме входного. Это позволяет устройству получить пакет, а коммутатор затем запишет MAC-адрес источника в таблицу для будущей маршрутизации. Частое появление flood-пакетов может указывать на новые устройства или сетевое сканирование, поэтому рекомендуется мониторинг CAM-таблиц и настройка VLAN для ограничения широковещательного трафика.

Как VLAN влияет на маршрутизацию кадров между портами коммутатора?

VLAN разделяет сеть на отдельные широковещательные домены. Кадры могут перемещаться только между портами, которые принадлежат одному VLAN. Если MAC-адрес известен коммутатору, но порт находится в другом VLAN, кадр не передастся. Тегирование 802.1Q позволяет коммутатору идентифицировать VLAN и направлять кадр только на разрешённые порты. Это снижает количество ненужного трафика и предотвращает пересечение пакетов между сегментами сети.

Как протокол STP влияет на выбор пути для пакета внутри сети?

STP блокирует избыточные соединения, которые могут создавать петли. На основе Bridge ID и стоимости пути протокол определяет активные порты для передачи кадров. Порты с наименьшей стоимостью выбираются как основная линия, а остальные переходят в состояние блокировки. Это предотвращает бесконечное распространение broadcast и multicast-пакетов. Настройка приоритетов и контроль состояния портов позволяют прогнозировать, по каким линейкам кадры будут проходить в случае изменения топологии.

Какие команды CLI на устройствах Cisco помогают определить путь пакета через коммутатор?

Для отслеживания маршрута используется show mac address-table, чтобы увидеть, на каком порту зарегистрирован MAC-адрес назначения, и ping с опцией traceroute для просмотра последовательности переходов через устройства сети. Show spanning-tree позволяет определить, какие порты активны и какие заблокированы протоколом STP. Дополнительно можно использовать port mirroring для анализа фактического трафика с сетевого анализатора, чтобы выявлять задержки, потери пакетов или аномалии в маршрутизации.
