Как работает 3д принтер

3D принтер – это устройство, которое создает объекты из цифровой модели методом послойного нанесения материала. В отличие от традиционных способов обработки, где лишнее удаляется, здесь изделие формируется снизу вверх, слой за слоем. Такая технология позволяет получать детали сложной формы, которые трудно изготовить стандартными инструментами.

Работа принтера основана на управляемом движении печатающей головки, которая подает и плавит пластик, фотополимер или порошок. Процесс контролируется программой, преобразующей трёхмерную модель в набор команд для механики устройства. Качество печати напрямую зависит от точности калибровки, температуры нагрева и свойств используемого материала.

В конструкции любого 3D принтера выделяют несколько ключевых компонентов: экструдер, платформу для печати, систему перемещения по осям и блок управления. Каждый из них выполняет конкретную задачу – от подачи материала до точного позиционирования. Знание принципов работы этих узлов помогает лучше понимать процесс печати и устранять ошибки при эксплуатации.

Принцип послойного формирования объекта в 3D печати

Процесс трёхмерной печати основан на последовательном нанесении материала тонкими слоями, каждый из которых точно повторяет сечение цифровой модели. После затвердевания слоя принтер переходит к следующему уровню, пока не будет построен весь объект. Толщина слоя обычно составляет от 0,05 до 0,3 мм и напрямую влияет на качество поверхности и время печати.

Для управления формированием слоев используется специальный файл – G-код, созданный с помощью программы слайсера. Слайсер разбивает модель на горизонтальные срезы, задаёт траекторию движения экструдера и скорость подачи материала. Корректно настроенный G-код обеспечивает равномерное распределение расплава и предотвращает деформации.

Тип используемого материала определяет способ соединения слоёв. В технологии FDM применяется плавление термопластов, в SLA – отверждение фотополимера под действием лазера, а в SLS – спекание порошка высокотемпературным лучом. От этого зависит точность, прочность и текстура полученной детали.

При работе с 3D принтером важно учитывать скорость движения экструдера, температуру нагрева и шаг по оси Z. Небольшие отклонения в этих параметрах могут привести к смещению слоёв, расслоению или неровной поверхности. Перед началом печати рекомендуется проверить калибровку стола и равномерность подачи материала.

Основные типы 3D принтеров и их различия в работе

3D принтеры различаются по технологии формирования слоя и типу используемого материала. От этого зависит качество деталей, скорость печати, стоимость оборудования и требования к обслуживанию. Наиболее распространённые технологии – FDM, SLA, SLS, DLP и MJF.

• FDM (Fused Deposition Modeling) – самый доступный вариант. Материал в виде пластиковой нити подаётся в экструдер, где плавится и наносится на платформу. Подходит для прототипов, корпусов и учебных моделей. Основное преимущество – простота эксплуатации и широкий выбор материалов.
• SLA (Stereolithography) – использует жидкую фотополимерную смолу, отверждаемую лазером. Обеспечивает высокую детализацию, но требует последующей обработки и защиты от ультрафиолета. Применяется для ювелирных изделий, стоматологии и миниатюрных прототипов.
• SLS (Selective Laser Sintering) – работает с порошковыми материалами, чаще с нейлоном. Лазер сплавляет частицы в прочную структуру без использования поддержек. Подходит для механически нагруженных деталей и мелкосерийного производства.
• DLP (Digital Light Processing) – аналог SLA, но вместо лазера используется проектор, одновременно отверждающий весь слой. Скорость печати выше, но оборудование чувствительно к качеству оптики.
• MJF (Multi Jet Fusion) – технология, сочетающая термическое воздействие и нанесение связующего вещества. Обеспечивает прочные, равномерные по структуре детали с минимальной пористостью.

Выбор технологии зависит от задач. Для макетов и учебных целей достаточно FDM, для точных прототипов – SLA или DLP, а для функциональных изделий с высокой нагрузкой – SLS или MJF. При покупке оборудования важно учитывать стоимость расходных материалов, требования к вентиляции и возможные ограничения по температурному режиму.

1. Оценить требуемое качество поверхности и точность модели.
2. Подобрать тип принтера под используемый материал.
3. Учесть производительность и стоимость постобработки.

Грамотный выбор технологии позволяет достичь нужного баланса между скоростью, прочностью и детализацией печати при оптимальных затратах.

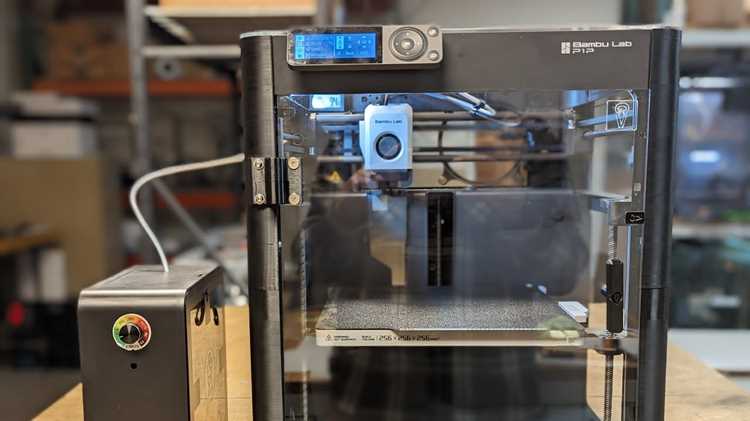

Структура устройства: ключевые узлы и механизмы

Конструкция 3D принтера состоит из взаимосвязанных узлов, обеспечивающих точное перемещение печатающей головки, подачу материала и формирование объекта. Основными элементами считаются каркас, экструдер, платформа, направляющие, шаговые двигатели и блок управления.

Каркас определяет жёсткость конструкции и точность позиционирования. Он может быть выполнен из алюминиевого профиля, стали или пластика. Жёсткое основание снижает вибрации и повышает стабильность печати.

Направляющие и оси движения обеспечивают перемещение экструдера и стола по координатам X, Y и Z. Используются линейные валы с подшипниками или рельсовые системы. Смазка и правильная натяжка ремней снижают люфты и износ.

Экструдер выполняет подачу и плавление материала. Он состоит из холодной зоны с подающим механизмом и горячего конца с нагревателем и соплом. Для стабильной работы важно контролировать температуру и калибровку сопла.

Платформа служит основанием для формирования модели. В устройствах FDM она часто оснащена подогревом, предотвращающим деформацию нижних слоёв. Поверхность покрывается стеклом, каптоном или гибким пластиком для лучшего сцепления.

Блок управления координирует работу всех узлов. Он включает микроконтроллер, драйверы двигателей и интерфейс пользователя. Через него регулируются параметры печати – температура, скорость и подача материала.

Для стабильной работы оборудования рекомендуется регулярно проверять затяжку креплений, чистоту направляющих и состояние термодатчиков. Плановое обслуживание продлевает срок службы принтера и сохраняет точность печати.

Роль экструдера и нагревательного блока при печати

Экструдер отвечает за подачу и равномерное распределение материала во время печати. Он управляет движением пластиковой нити, обеспечивая её стабильное продвижение к нагревательному блоку. От правильной настройки экструдера зависит точность геометрии и прочность изделия.

Существует два основных типа экструдеров: Direct и Bowden. В системе Direct двигатель подачи расположен рядом с хотэндом, что обеспечивает точный контроль при работе с гибкими материалами. В конструкции Bowden мотор вынесен на корпус, что уменьшает массу подвижных частей и повышает скорость печати, но снижает точность при подаче мягких пластиков.

Нагревательный блок (или хотэнд) включает нагреватель, термодатчик и сопло. Его задача – расплавить подаваемый материал до температуры, при которой обеспечивается оптимальная вязкость для экструзии. Типичные диапазоны температур: 180–220 °C для PLA, 230–260 °C для ABS, до 270 °C для PETG.

Ключевое значение имеет состояние сопла: засоры или неровности приводят к перебоям подачи и ухудшению качества слоёв. Регулярная очистка и замена сопла после длительной эксплуатации предотвращают дефекты поверхности и нарушения геометрии модели.

Для стабильной работы экструдера рекомендуется контролировать давление при подаче, избегать перегрева нагревательного блока и использовать термоизоляцию хотэнда. Правильная настройка этих элементов обеспечивает равномерное плавление материала и точное формирование каждого слоя.

Материалы для 3D печати и их особенности применения

Материалы для трёхмерной печати различаются по химическому составу, температурным характеристикам и области применения. От их свойств зависит точность размеров, прочность и долговечность изделия. Для термопластов важно соблюдать режимы нагрева и охлаждения, чтобы избежать расслоений и деформаций.

PLA используется для макетов, корпусов и прототипов. Температура плавления – 190–220 °C, нагрев стола не обязателен. При охлаждении материал сохраняет форму, но плохо переносит нагрев выше 60 °C, поэтому не подходит для функциональных деталей.

ABS применяют в инженерных изделиях и крепёжных элементах. Печать требует температуры сопла 230–250 °C и стола около 100 °C. Для стабильного результата желательно использовать закрытую камеру, предотвращающую быстрое остывание слоёв.

PETG выбирают при необходимости прочности и устойчивости к влаге. Он хорошо прилипает к поверхности и не расслаивается. Рекомендуемая температура экструдера – 230–250 °C, стола – 70–90 °C. Поверхность получается полупрозрачной и гладкой.

TPU – гибкий материал, подходящий для демпферов, уплотнителей и аксессуаров. Для стабильной подачи требуется экструдер прямого типа и скорость не выше 25–30 мм/с. При неправильных настройках возможны пропуски подачи и смещение слоёв.

Нейлон применяется при печати прочных деталей с высокой износостойкостью. Перед использованием его необходимо просушить, так как материал активно впитывает влагу. Температура сопла – 240–260 °C, стола – 90–100 °C. После печати изделия рекомендуется закалить в духовке при 70 °C для стабилизации размеров.

Для смоляных принтеров применяются фотополимеры, отверждаемые светом. Они обеспечивают высокую детализацию, но требуют постобработки – промывки в изопропиловом спирте и последующего отверждения под ультрафиолетом. Хранить смолу нужно в тёмной герметичной ёмкости при температуре 18–25 °C.

Соблюдение температурных режимов, чистоты сопла и правильного хранения филамента обеспечивает стабильную подачу материала и предотвращает дефекты печати. Для ответственных деталей рекомендуется использовать сушилку для пластика и проверять температуру плавления перед запуском модели.

Процесс подготовки цифровой модели перед печатью

Перед началом печати необходимо подготовить трёхмерную модель в формате, совместимом с программным обеспечением принтера. Чаще всего используется формат STL, содержащий данные о поверхности объекта в виде треугольных полигонов. Для более точного позиционирования и цветной печати применяются файлы OBJ и 3MF.

Модель создаётся в CAD-программе или загружается из библиотеки. После проектирования рекомендуется проверить геометрию: устранить пересекающиеся поверхности, дублирующиеся вершины и незамкнутые контуры. Для исправления сетки удобно использовать Meshmixer, Netfabb или аналогичные утилиты.

Следующий этап – нарезка модели в слайсере. Программа преобразует трёхмерный объект в слои и формирует G-код с параметрами движения экструдера, скоростью подачи и температурой. В слайсере задаются толщина слоя, плотность заполнения, тип поддержек и температура сопла. Для PLA обычно выбирают слой 0,2 мм и заполнение 15–20%, для ABS – слой 0,15 мм и 30% заполнения.

Перед экспортом важно проверить ориентацию детали на платформе. Оптимальная позиция снижает количество поддержек и повышает качество поверхности. Для элементов с выступами рекомендуется разместить модель так, чтобы опорные зоны находились внизу.

Завершающий шаг – симуляция печати. Визуализация траектории позволяет обнаружить потенциальные ошибки, например пропуски слоёв или избыточное количество поддержек. После проверки G-код сохраняется на карту памяти или передаётся на принтер через USB или Wi-Fi.

Правильно подготовленная модель сокращает время печати, улучшает адгезию слоёв и снижает вероятность брака. Тщательная проверка параметров на этапе слайсинга исключает необходимость повторного изготовления изделия.

Вопрос-ответ:

Почему при одинаковой модели разные 3D принтеры печатают с разным качеством?

Разница связана с конструкцией принтера, точностью механики и настройками прошивки. Влияние оказывают тип направляющих, шаговые двигатели, система охлаждения и стабильность температуры экструдера. Даже небольшие люфты или колебания температуры в 5–10 °C могут изменить качество поверхности и адгезию слоёв. Для стабильного результата важно правильно калибровать стол и поддерживать одинаковые параметры при каждом запуске печати.

Можно ли использовать один и тот же материал на разных моделях 3D принтеров?

Не всегда. Например, PLA подходит для большинства устройств, но ABS требует подогрева стола и закрытой камеры. Некоторые материалы, такие как нейлон или поликарбонат, нуждаются в экструдерах, способных поддерживать температуру выше 250 °C. Перед использованием стоит проверить характеристики принтера и рекомендации производителя филамента, чтобы избежать засоров и деформации слоёв.

Какие параметры печати влияют на прочность готового изделия?

Основное влияние оказывают температура экструдера, толщина слоя, процент заполнения и направление укладки. Чем выше температура в пределах допустимого диапазона, тем лучше связываются слои между собой. Увеличение плотности заполнения повышает прочность, но увеличивает время печати. Для конструкционных деталей рекомендуется использовать слой 0,15–0,2 мм и заполнение не менее 40%.

Зачем нужна сушка филамента перед печатью?

Пластики, особенно нейлон и PETG, активно впитывают влагу из воздуха. При нагреве влага превращается в пар, создавая микропузыри, которые снижают качество поверхности и ослабляют связи между слоями. Сушка при 50–60 °C в течение 4–6 часов перед печатью восстанавливает стабильность подачи и улучшает внешний вид изделия.

Какой софт лучше использовать для подготовки модели к печати?

Наиболее распространённые программы — Cura, PrusaSlicer и Simplify3D. Они позволяют нарезать модель на слои, настраивать скорость, температуру и supports. Cura подходит новичкам за счёт понятного интерфейса и профилей под разные принтеры, а PrusaSlicer удобен для точной настройки параметров. При выборе важно учитывать формат G-кода, поддерживаемый вашим устройством.

Чем различаются типы 3D-принтеров по принципу работы?

Основное различие заключается в способе формирования слоёв. FDM-принтеры используют пластиковую нить, которую нагревают и послойно наносят на платформу. SLA-модели работают с жидкой фотополимерной смолой, затвердевающей под воздействием лазера. SLS-устройства применяют порошок, который спекается лазером в прочный слой. Выбор технологии зависит от требуемой точности, скорости и характеристик готового изделия.

Почему качество печати зависит от толщины слоя?

Толщина слоя напрямую влияет на детализацию и гладкость поверхности. Чем тоньше слой, тем выше разрешение и точнее воспроизводятся мелкие элементы, но время печати увеличивается. Толстые слои сокращают продолжительность работы, однако делают поверхность более шероховатой. При печати прототипов обычно выбирают 0,2–0,3 мм, а для декоративных и точных моделей — 0,05–0,1 мм.
