Dev mapper что это

Device Mapper (devmapper) – это ядровой подсистемный слой Linux, который позволяет создавать виртуальные блочные устройства поверх физических дисков. Он используется для организации гибких схем хранения данных, включая LVM, dm-crypt, снапшоты и RAID-конфигурации. Каждое виртуальное устройство отображается в каталоге /dev/mapper, где его можно обрабатывать как обычный диск.

Devmapper работает по принципу таблиц отображения (mapping tables). Эти таблицы описывают, как логические блоки виртуального устройства соотносятся с физическими секторами. Такой подход позволяет реализовывать шифрование, зеркалирование и динамическое изменение размеров томов без вмешательства в структуру физических накопителей.

Для работы с devmapper используется инструмент dmsetup. С его помощью можно создавать, изменять и просматривать устройства, а также проверять текущее состояние таблиц. Команды dmsetup особенно полезны при отладке LVM или восстановлении доступа к зашифрованным разделам после сбоя.

Понимание принципов работы Device Mapper помогает системным администраторам контролировать структуру хранения данных, выявлять ошибки при монтировании и управлять сложными конфигурациями без лишних уровней абстракции.

Назначение и принципы работы Device Mapper в Linux

Основная задача Device Mapper – предоставление единого интерфейса для управления различными схемами блочного доступа. Это позволяет инструментам вроде LVM, dm-crypt и dm-snapshot работать по единому принципу, не завися от конкретной реализации хранилища.

Принцип работы основан на использовании таблиц отображения (mapping tables), где каждая строка определяет соответствие между логическими и физическими блоками данных. Таблицы формируются в пользовательском пространстве и загружаются в ядро через интерфейс ioctl.

• Логический блок адресуется через виртуальное устройство, зарегистрированное в каталоге /dev/mapper.
• При обращении к блоку Device Mapper вычисляет физическое смещение согласно таблице.

Такой подход упрощает реализацию шифрования, зеркалирования, создания снапшотов и динамического изменения объёма без изменения прикладных инструментов. Devmapper обрабатывает блоки данных на уровне ядра, что обеспечивает стабильную работу даже при высокой нагрузке.

Для диагностики и управления таблицами применяется утилита dmsetup. Она позволяет просматривать активные устройства, изменять схемы отображения и проверять структуру маппинга при сбоях.

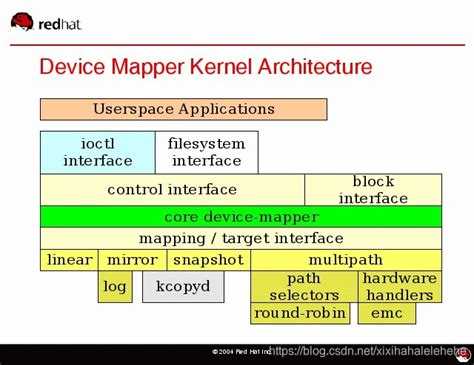

Как устроено отображение физических устройств через devmapper

Device Mapper использует таблицы отображения, где каждая строка определяет, как логические блоки виртуального устройства связаны с физическими секторами. Таблица состоит из диапазона логических блоков, типа цели (target) и параметров, описывающих соответствие между уровнями хранения.

Пример строки таблицы: 0 2097152 linear 8:0 2048. Здесь первый блок указывает начало диапазона, второй – количество блоков, linear обозначает тип маппинга, 8:0 – идентификатор устройства, а 2048 – смещение относительно начала диска. Такая структура позволяет обращаться к физическим данным через единое виртуальное устройство в /dev/mapper.

В Linux каждая цель реализуется отдельным модулем ядра, например:

• linear – прямое сопоставление логических блоков физическим секторам;
• striped – чередование блоков между несколькими устройствами для увеличения скорости доступа;
• crypt – шифрование данных с помощью dm-crypt;
• snapshot – фиксация состояния тома с возможностью отката;
• mirror – зеркалирование данных для повышения отказоустойчивости.

Таблицы создаются и активируются утилитой dmsetup или автоматически – при работе LVM, cryptsetup и других инструментов. После активации ядро отслеживает все операции с виртуальным устройством и перенаправляет их на физические диски согласно таблице.

При изменении конфигурации хранилища таблицы можно обновлять без перезагрузки. Это позволяет гибко перераспределять ресурсы, добавлять новые тома и заменять повреждённые устройства без прерывания доступа к данным.

Типовые устройства, создаваемые с помощью Device Mapper

Device Mapper используется как основа для построения множества системных и прикладных решений в Linux. Он позволяет создавать виртуальные блочные устройства разных типов, которые применяются для шифрования, управления томами и оптимизации доступа к данным.

Ниже приведены наиболее распространённые типы устройств, формируемых на базе Device Mapper:

Каждый тип устройства регистрируется в каталоге /dev/mapper и управляется через утилиту dmsetup или средствами LVM и cryptsetup. При необходимости можно комбинировать разные типы, например, использовать dm-crypt поверх dm-thin для шифрования динамически выделяемых томов.

Использование dmsetup для управления устройствами Dev mapper

dmsetup – основная утилита для взаимодействия с подсистемой Device Mapper. Она позволяет создавать, изменять, активировать и удалять виртуальные блочные устройства, а также получать информацию о текущих таблицах отображения.

Создание нового устройства выполняется командой dmsetup create, после чего утилите передаётся описание таблицы. Пример:

echo «0 2097152 linear /dev/sda 2048» | dmsetup create mydevice

Эта команда создаёт виртуальное устройство /dev/mapper/mydevice, которое отображает два мегаблока данных с диска /dev/sda, начиная с сектора 2048.

Просмотр активных устройств выполняется командой dmsetup ls, а их подробное описание доступно через dmsetup info и dmsetup table. Эти команды позволяют определить, какие физические устройства используются, и проверить состояние таблиц без обращения к файловой системе.

Для временного отключения устройства применяется dmsetup suspend, а для возвращения в активное состояние – dmsetup resume. Это удобно при изменении таблиц отображения без прерывания работы системы.

Удаление устройства выполняется командой dmsetup remove. Если устройство используется, потребуется сначала отмонтировать его и убедиться, что все процессы освободили доступ к нему.

Рекомендуется периодически проверять состояние маппингов с помощью dmsetup status. Это помогает выявлять ошибки, связанные с повреждёнными таблицами или потерей связи с физическими дисками, особенно при работе с LVM и dm-crypt.

Роль Device Mapper в работе LVM и зашифрованных томов

• Физические тома объединяются в группу томов, отображаемую через dm-linear или dm-striped.
• Логические тома регистрируются как устройства в /dev/mapper и доступны как обычные диски.
• Операции снапшотов и восстановления выполняются с помощью целей dm-snapshot и dm-thin.

Для зашифрованных томов используется модуль dm-crypt. Он внедряется между файловой системой и физическим устройством, перехватывая операции чтения и записи. Каждая операция проходит через слой шифрования и дешифрования с применением алгоритмов, поддерживаемых ядром Linux, например AES-XTS или Serpent.

• Создание зашифрованного тома выполняется через cryptsetup luksFormat с последующей активацией устройства dm-crypt.
• После разблокировки формируется виртуальное устройство, отображаемое в /dev/mapper.
• Система работает с ним как с обычным блочным устройством, не зная о факте шифрования.

Такое разделение функций позволяет комбинировать технологии: LVM может использовать dm-crypt для защиты данных, а зашифрованные устройства могут размещать тома LVM. Device Mapper обеспечивает прозрачное взаимодействие между этими уровнями, поддерживая гибкую и безопасную архитектуру хранения.

Чтение и интерпретация информации из /dev/mapper

Каталог /dev/mapper содержит виртуальные устройства, созданные с помощью Device Mapper. Каждый файл здесь соответствует отдельному маппированному блочному устройству, которое может представлять логический том, зашифрованный раздел или снапшот.

В таблицах отображения указывается диапазон блоков, тип маппинга и параметры, например, устройство и смещение. Эти данные помогают определить, как именно виртуальное устройство связано с физическими дисками или другими устройствами.

0 409600 linear 8:1 2048

Здесь:

• 0 – начальный логический блок;
• 409600 – количество блоков;
• linear – тип маппинга;
• 8:1 – идентификатор физического устройства;
• 2048 – смещение в секторах на физическом устройстве.

В случае проблем с доступом к устройствам в /dev/mapper необходимо проверить соответствие таблиц отображения и статус маппингов. При нарушении целостности можно попытаться восстановить таблицы через dmsetup load или пересоздать устройства с корректными параметрами.

Решение распространённых проблем при работе с Dev mapper

Одна из частых проблем – невозможность доступа к устройствам в /dev/mapper. Это часто связано с некорректными таблицами отображения или сбоями в модулях ядра. Для диагностики используйте dmsetup status и dmsetup table, чтобы проверить актуальность и корректность конфигурации.

Если устройство не монтируется, проверьте, что все физические диски доступны и корректно подключены. При ошибках шифрования dm-crypt – убедитесь, что ключи и параметры совпадают с настройками, а модуль dm-crypt загружен.

Для восстановления устройства можно выполнить последовательность:

1. Остановить устройство командой dmsetup remove <имя_устройства>.
2. Восстановить таблицу отображения с помощью dmsetup create <имя_устройства>, используя корректные параметры.
3. Проверить статус устройства через dmsetup status и повторно попытаться монтировать том.

В случае проблем с LVM используйте команды vgscan, lvscan и pvscan для обнаружения и проверки физических и логических томов. Если том повреждён, возможна попытка его восстановления через lvconvert —repair или пересоздание метаданных.

Ошибки при загрузке системы, связанные с devmapper, часто возникают из-за неправильно настроенных initramfs. Пересоздайте initramfs командой update-initramfs -u (Debian/Ubuntu) или mkinitcpio -P (Arch Linux) после корректировки конфигурации.

Для предотвращения проблем рекомендуется регулярно проверять логи ядра (dmesg) и системные журналы, контролировать состояние физических дисков и обновлять драйверы и ядро Linux.

Вопрос-ответ:

Что такое Device Mapper и зачем он нужен в Linux?

Device Mapper — это слой ядра Linux, позволяющий создавать виртуальные блочные устройства, которые могут объединять, шифровать или изменять физические диски. Он используется для управления логическими томами, шифрования дисков и создания снапшотов, обеспечивая гибкое распределение данных.

Как с помощью Device Mapper создаются зашифрованные тома?

Зашифрованные тома реализуются через модуль dm-crypt, который перехватывает операции чтения и записи, шифруя или дешифруя данные в реальном времени. Для создания и управления такими томами применяют утилиту cryptsetup, которая формирует соответствующую таблицу отображения в Device Mapper.

Какие команды позволяют просмотреть текущие устройства, управляемые Device Mapper?

Для работы с устройствами используют утилиту dmsetup. Команда dmsetup ls выводит список активных виртуальных устройств, а dmsetup table <имя> показывает правила сопоставления логических и физических блоков. Дополнительно, dmsetup status отображает состояние устройств.

В чём разница между физическим диском и устройством в /dev/mapper?

Физический диск — это аппаратное устройство с фиксированными разделами. Устройства в /dev/mapper — виртуальные блочные устройства, созданные поверх физических дисков с помощью Device Mapper. Они могут объединять несколько дисков, шифровать данные или создавать снапшоты, предоставляя более гибкую структуру.

Как исправить ошибку, если устройство Device Mapper не монтируется?

Сначала проверьте доступность физических дисков и правильность таблиц отображения через dmsetup status и dmsetup table. При необходимости удалите проблемное устройство командой dmsetup remove и создайте заново с правильными параметрами. Для LVM выполните vgscan и lvscan для восстановления томов.

Как с помощью Device Mapper можно объединить несколько физических дисков в один логический том?

Device Mapper позволяет создавать виртуальные устройства, объединяющие физические диски в единый логический том с помощью таблиц отображения. Для последовательного объединения используется тип маппинга linear, который размещает данные подряд на нескольких дисках. Если необходимо увеличить скорость, применяют striped, распределяющий данные по дискам блоками. Управление такими устройствами обычно выполняется через LVM, который создаёт таблицы отображения для Device Mapper автоматически. При этом операции ввода-вывода перенаправляются на соответствующие сектора физических дисков согласно таблице. Такой подход позволяет создавать тома большего объёма и с необходимыми характеристиками без изменения физических разделов и с возможностью динамического управления.
