Как сделать две подсети шлюз

Разделение сети на две подсети позволяет оптимизировать распределение IP-адресов и разграничить трафик между разными сегментами. Для начала необходимо определить диапазон IP-адресов для каждой подсети, учитывая количество устройств и возможный рост сети. Например, для сети 192.168.1.0/24 можно выделить две подсети: 192.168.1.0/25 и 192.168.1.128/25, каждая из которых поддерживает до 126 хостов.

Следующий шаг – настройка маршрутизатора или коммутатора с функцией маршрутизации для обеспечения взаимодействия между подсетями. Важно назначить корректные IP-адреса интерфейсов маршрутизатора и указать их как шлюз по умолчанию для соответствующих подсетей. Например, для подсети 192.168.1.0/25 шлюзом может быть 192.168.1.1, а для 192.168.1.128/25 – 192.168.1.129.

Проверка работоспособности сети выполняется с помощью утилит ping и traceroute. Эти инструменты помогают выявить ошибки в маршрутизации и подтвердить корректность настроек. При необходимости можно настроить NAT для выхода устройств подсетей в интернет, что обеспечит безопасное взаимодействие внешних ресурсов с внутренней сетью.

Выбор адресного пространства для двух подсетей

Для разделения сети на две подсети важно определить диапазон IP-адресов, исходя из количества устройств в каждом сегменте и возможного расширения сети. Рекомендуется использовать частные адресные пространства согласно RFC 1918:

• 10.0.0.0 – 10.255.255.255 (крупные сети)
• 172.16.0.0 – 172.31.255.255 (средние сети)
• 192.168.0.0 – 192.168.255.255 (малые сети)

Для двух подсетей можно выбрать диапазон, который легко делится на равные части. Например, сеть 192.168.1.0/24 можно разделить на:

1. Подсеть 192.168.1.0/25 – хосты от 192.168.1.1 до 192.168.1.126
2. Подсеть 192.168.1.128/25 – хосты от 192.168.1.129 до 192.168.1.254

При выборе адресного пространства важно учитывать следующие рекомендации:

• Выделять диапазоны с запасом для будущего расширения
• Избегать пересечения адресов с другими сетями, если планируется маршрутизация между ними
• Использовать последовательные блоки для упрощения настройки маршрутизаторов

Определение маски подсети и количества хостов

Маска подсети определяет, какая часть IP-адреса относится к сети, а какая – к хостам. Для расчета количества хостов используется формула: 2ⁿ — 2, где n – количество бит, выделенных под хостовую часть.

Пример: если сеть 192.168.1.0/24 разделить на две подсети, каждая подсеть получит маску /25. Это даёт 2⁷ — 2 = 126 доступных адресов для хостов в каждой подсети. Первый и последний адрес используются как сетевой и широковещательный.

При планировании маски следует учитывать:

• Точное количество устройств в каждой подсети с запасом на новые подключения
• Использование одинаковой маски для подсетей с похожей нагрузкой упрощает маршрутизацию
• Сохранение последовательности IP-адресов для удобства управления и мониторинга

Для подсетей с разной численностью устройств можно применить разные маски. Например, подсеть с 50 хостами – /26 (62 адреса), подсеть с 100 хостами – /25 (126 адресов). Это минимизирует потери адресного пространства.

Назначение IP-адресов для устройств в каждой подсети

После определения подсетей и масок необходимо присвоить каждому устройству уникальный IP-адрес. Для удобства управления рекомендуется выделять адреса в порядке возрастания, оставляя первые адреса для шлюзов и сетевых сервисов.

Пример распределения адресов в двух подсетях 192.168.1.0/25 и 192.168.1.128/25:

Рекомендуется фиксировать назначения в документе и избегать дублирования адресов. Для динамического распределения IP-адресов можно использовать DHCP с исключением диапазонов, зарезервированных для статических устройств.

Настройка маршрутизатора для передачи трафика между подсетями

Маршрутизатор выполняет роль связующего звена между подсетями и обеспечивает правильную маршрутизацию пакетов. Для двух подсетей необходимо создать интерфейсы с IP-адресами, соответствующими каждой подсети. Например:

• Интерфейс для подсети 192.168.1.0/25 – 192.168.1.1
• Интерфейс для подсети 192.168.1.128/25 – 192.168.1.129

Для передачи трафика между подсетями на маршрутизаторе необходимо включить маршрутизацию IP и прописать статические маршруты, если сеть не использует динамические протоколы. Пример команды для статического маршрута:

ip route 192.168.1.0 255.255.255.128 192.168.1.1

ip route 192.168.1.128 255.255.255.128 192.168.1.129

Рекомендуется проверять маршруты с помощью команд ping и traceroute для подтверждения доступности устройств в обеих подсетях. При использовании VLAN важно сопоставить порты коммутатора с соответствующими интерфейсами маршрутизатора.

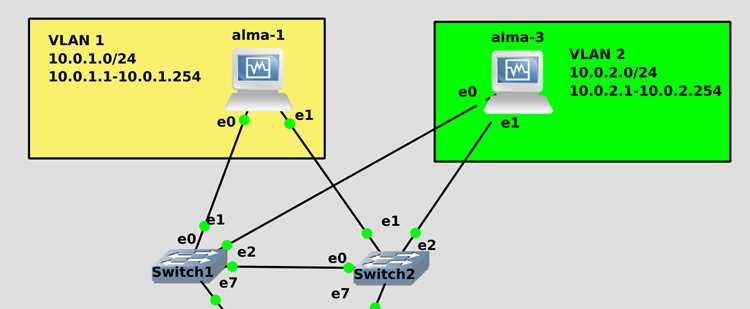

Конфигурация шлюза по умолчанию для каждой подсети

Шлюз по умолчанию определяет маршрутизатор, через который устройства подсети отправляют пакеты в другие сети. Для двух подсетей каждый сегмент должен иметь собственный адрес шлюза, совпадающий с IP-адресом интерфейса маршрутизатора, подключенного к этой подсети.

Пример настройки:

• Подсеть 192.168.1.0/25 – шлюз 192.168.1.1
• Подсеть 192.168.1.128/25 – шлюз 192.168.1.129

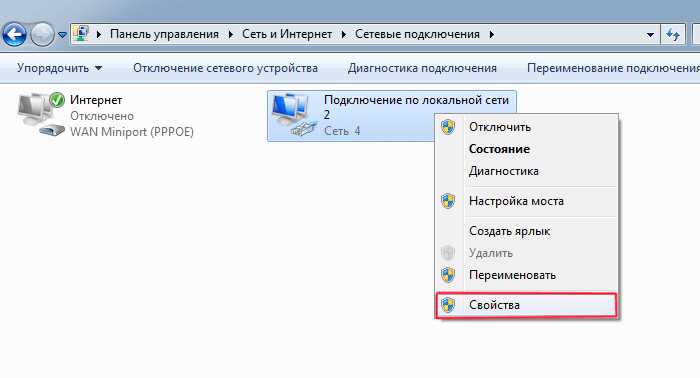

На устройствах настройка выполняется через сетевые параметры или DHCP. В случае DHCP необходимо исключить адреса шлюзов из диапазона раздаваемых IP-адресов. Для статической настройки шлюз указывается в свойствах сетевого адаптера, например:

IP-адрес: 192.168.1.10

Маска подсети: 255.255.255.128

Шлюз по умолчанию: 192.168.1.1

После назначения шлюза проверяется доступность других подсетей с помощью ping или traceroute. Любые ошибки маршрутизации часто связаны с неправильной настройкой шлюза или маски подсети.

Проверка доступности устройств через пинг и трассировку

Для подтверждения корректности настройки подсетей и шлюзов используется ping и traceroute. Эти инструменты помогают определить, достигают ли пакеты адресатов и по каким маршрутам они проходят.

Рекомендации по проверке:

1. Использовать команду ping для проверки связи с шлюзом подсети:
   • Пример: ping 192.168.1.1 для подсети 192.168.1.0/25
2. Проверять доступность устройств внутри подсети:
   • Ping к каждому важному устройству, включая серверы и рабочие станции
3. Использовать traceroute для проверки маршрутов между подсетями:
   • Пример: tracert 192.168.1.130 для проверки маршрута из первой подсети во вторую

В случае потери пакетов или недоступности устройства следует проверить:

• Корректность IP-адреса и маски подсети
• Правильность настройки шлюза по умолчанию
• Маршрутизацию на маршрутизаторе
• Наличие включенных фильтров или правил firewall, блокирующих ICMP

Настройка NAT для выхода в интернет из подсетей

Для предоставления доступа к интернету устройствам из обеих подсетей используется NAT (Network Address Translation). NAT позволяет скрывать внутренние IP-адреса и заменять их публичным адресом маршрутизатора.

Рекомендации по настройке:

• Назначить маршрутизатору публичный IP-адрес или использовать IP, выделенный интернет-провайдером.
• Включить маскарад (PAT) для динамического преобразования внутренних адресов подсетей в один публичный адрес.
• Прописывать внутренние сети для NAT:
  • 192.168.1.0/25
  • 192.168.1.128/25
• Проверять работу NAT с помощью команд ping или traceroute к внешним ресурсам.

Пример конфигурации на маршрутизаторе Cisco:

ip nat inside source list 1 interface GigabitEthernet0/0 overload

access-list 1 permit 192.168.1.0 0.0.0.127

access-list 1 permit 192.168.1.128 0.0.0.127

После настройки NAT рекомендуется проверить доступ к интернет-ресурсам с устройств обеих подсетей и убедиться, что внутренние адреса не видны внешним сетям.

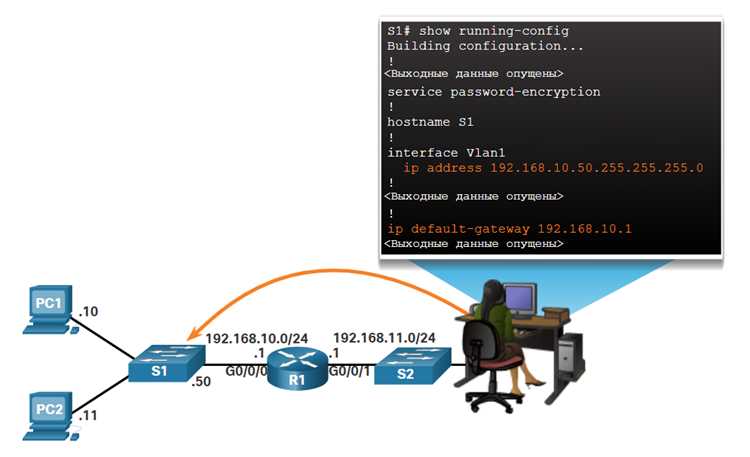

Обнаружение и устранение проблем с маршрутизацией

Проблемы с маршрутизацией могут проявляться в недоступности устройств между подсетями или при выходе в интернет. Для их выявления применяются ping, traceroute и проверка таблицы маршрутизации на маршрутизаторе.

Рекомендации по диагностике и исправлению:

• Проверить корректность IP-адресов и масок подсетей на всех устройствах.
• Убедиться, что шлюзы по умолчанию соответствуют интерфейсам маршрутизатора.
• Проверить таблицу маршрутизации на наличие записей для обеих подсетей:
  • Команда для Cisco: show ip route
  • Для Linux: ip route
• Использовать traceroute для выявления узлов, где теряются пакеты.
• Проверить настройки NAT и firewall, если маршруты верны, но трафик не проходит.

После внесения изменений необходимо повторно тестировать доступность всех устройств в обеих подсетях и проверять соединение с интернетом для подтверждения устранения проблем.

Вопрос-ответ:

Как выбрать диапазон IP-адресов для двух подсетей?

Выбор диапазона IP-адресов зависит от размера каждой подсети и числа устройств в ней. Для маленьких сетей обычно используют диапазон 192.168.x.x с маской /24. Для разделения сети на две подсети этот диапазон делится пополам: первая подсеть получает адреса 192.168.1.0–192.168.1.127, вторая — 192.168.1.128–192.168.1.255. Такой подход упрощает назначение адресов и настройку маршрутизатора.

Какая маска подсети нужна для подключения до 100 устройств?

Для размещения до 100 устройств требуется как минимум 126 доступных адресов, так как первый и последний адрес подсети зарезервированы. Подсети с маской /25 предоставляют 128 адресов, из которых 126 можно использовать для хостов. Например, подсеть 192.168.1.0/25 позволит подключить до 126 устройств, а подсеть 192.168.1.128/25 — ещё 126.

Как правильно назначить шлюз по умолчанию для каждой подсети?

Шлюз по умолчанию должен соответствовать IP-адресу интерфейса маршрутизатора, подключенного к подсети. Для подсети 192.168.1.0/25 шлюзом назначают 192.168.1.1, а для подсети 192.168.1.128/25 — 192.168.1.129. На устройствах указывают этот адрес в настройках сетевого адаптера или через DHCP, исключая его из диапазона раздачи адресов.

Какие инструменты помогают проверить доступность устройств между подсетями?

Для проверки соединения используют команды ping и traceroute. Ping позволяет проверить, отвечает ли устройство на сетевые запросы. Traceroute показывает путь пакетов через маршрутизатор, что помогает выявить узлы, где теряются пакеты. Эти команды позволяют убедиться, что маршрутизация настроена правильно и устройства обеих подсетей видят друг друга.

Как настроить NAT для выхода в интернет из двух подсетей?

Для выхода в интернет используется NAT, который преобразует внутренние адреса подсетей в публичный IP маршрутизатора. На маршрутизаторе включают маскарадинг (PAT) и указывают внутренние сети: 192.168.1.0/25 и 192.168.1.128/25. После настройки NAT проверяют доступ к внешним ресурсам с устройств обеих подсетей, чтобы убедиться, что адреса преобразуются и интернет работает корректно.
