Интерфейс передачи данных – это строго определённый набор правил, сигналов и форматов, по которым устройства обмениваются информацией. Он задаёт, какие линии используются, в каком порядке передаются биты, каким образом проверяется корректность данных и кто управляет процессом обмена. Без согласованного интерфейса даже совместимые по назначению устройства не смогут взаимодействовать.
На практике интерфейс определяет не абстрактную «связь», а конкретные параметры: уровень напряжения, временные задержки, кодирование сигналов, структуру кадров и реакцию на ошибки. Например, при подключении датчика к микроконтроллеру выбор между UART, SPI и I2C напрямую влияет на допустимую длину проводов, нагрузку на процессор и сложность схемы. Эти различия становятся критичными уже на этапе проектирования.
Роль интерфейса передачи данных выходит за рамки физического соединения. Он формирует границу ответственности между устройствами и программным обеспечением, упрощая замену компонентов и отладку системы. Чётко определённый интерфейс позволяет прогнозировать поведение оборудования, оценивать пропускную способность и заранее учитывать ограничения по совместимости.
Понимание принципов работы интерфейсов передачи данных помогает принимать обоснованные инженерные решения: выбирать подходящий тип соединения, избегать конфликтов сигналов и снижать риск потери информации. Это знание требуется не только разработчикам электроники, но и системным администраторам, программистам встраиваемых систем и специалистам по промышленной автоматике.
Определение интерфейса передачи данных на уровне сигналов и протоколов
Интерфейс передачи данных на уровне сигналов и протоколов представляет собой строго формализованное описание способов физической и логической передачи битов между устройствами. Он задаёт параметры электрических, оптических или радиосигналов, а также правила их интерпретации принимающей стороной.

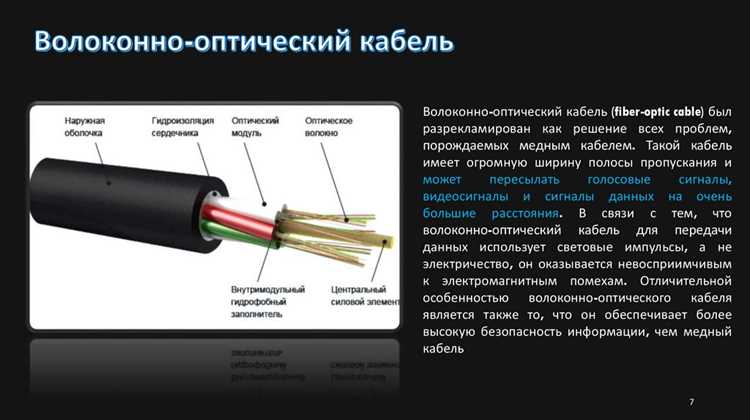

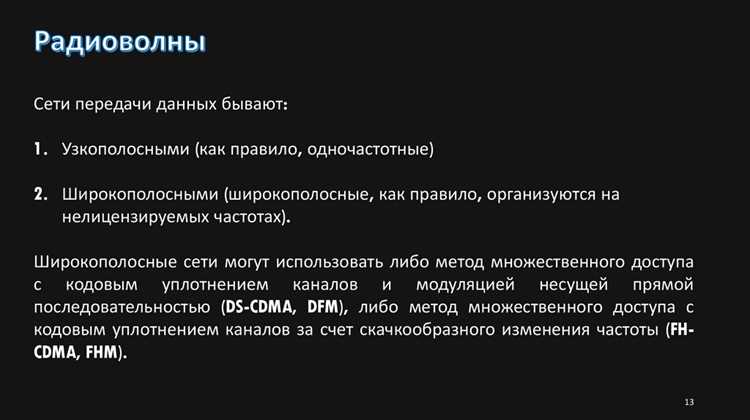

На сигнальном уровне интерфейс определяет тип среды (медь, оптоволокно, радиоканал), уровни напряжений или мощности, полярность сигналов, частоту тактирования, допустимую длину линии и требования к экранированию. Например, стандарт RS-232 использует уровни до ±12 В, а LVDS – дифференциальную передачу с малыми амплитудами для снижения помех.
Протокольный уровень описывает структуру передаваемых данных и порядок обмена. Он задаёт формат кадров, расположение служебных полей, способы синхронизации, подтверждения приёма и обнаружения ошибок. В интерфейсе USB это включает PID, адрес устройства, контрольные суммы CRC и механизм повторной передачи при сбоях.
Совмещение сигнального и протокольного уровней позволяет обеспечить совместимость оборудования разных производителей. При проектировании систем следует проверять не только совпадение разъёмов, но и соответствие временных диаграмм, логики обмена и допустимых режимов работы, указанных в спецификациях стандартов.
При выборе интерфейса рекомендуется учитывать скорость передачи, устойчивость к помехам, требования к задержкам и сложность реализации протокола. Для промышленных систем часто применяют интерфейсы с детерминированным обменом, а для потребительской электроники – решения с автоматическим согласованием параметров.
Какие задачи решает интерфейс при обмене данными между устройствами
Интерфейс передачи данных обеспечивает согласованную работу аппаратных и программных компонентов, устраняя неоднозначности при обмене информацией между устройствами с разной архитектурой.
- Физическое соединение и передача сигналов. Интерфейс задаёт тип линии связи, допустимые уровни сигналов, частоту тактирования и методы подавления помех, что предотвращает искажения данных при передаче.
- Синхронизация сторон. Определяются способы согласования тактовых импульсов или маркеров начала передачи, что исключает смещение битов и ошибки декодирования.
- Формирование и разбор данных. Интерфейс описывает структуру кадров, порядок битов и байтов, наличие служебных полей и контрольных сумм.
- Управление обменом. Реализуются механизмы подтверждения приёма, повторной передачи, приоритета сообщений и управления потоком данных.
- Обнаружение и обработка ошибок. Применяются методы контроля целостности, такие как CRC или контрольные биты, с чётко заданными действиями при сбое.
- Совместимость оборудования. Интерфейс гарантирует корректную работу устройств разных производителей при соблюдении одной спецификации.
При выборе интерфейса следует учитывать требуемую скорость передачи, допустимую задержку, устойчивость к внешним воздействиям и сложность реализации протокольной логики в целевой системе.
Отличия аппаратных и программных интерфейсов передачи данных
Аппаратный интерфейс задаёт физические и электрические параметры передачи данных между устройствами. Он определяет тип разъёмов, напряжения сигналов, скорость тактирования, полярность, методы экранирования и требования к линии связи. Примеры включают RS-232, USB, SPI и I²C, где основное внимание уделяется совместимости разъёмов и устойчивости сигналов к помехам.
Программный интерфейс определяет правила обмена данными на уровне программного обеспечения. Он описывает структуру сообщений, протоколы передачи, форматы кадров, контроль целостности и обработку ошибок. Примеры включают API для последовательной передачи данных, протокол Modbus, TCP/IP, где важна логика синхронизации и управление потоками информации.
Главное различие состоит в том, что аппаратный интерфейс обеспечивает физическую возможность передачи сигнала, а программный интерфейс – правильность интерпретации и обработки данных. Для корректной работы системы необходимо соблюдать спецификации обоих уровней.
При проектировании систем рекомендуется проверять совместимость оборудования на аппаратном уровне и обеспечивать поддержку протоколов на программном уровне, учитывая ограничения скорости, допустимые задержки и допустимую нагрузку на шину данных.

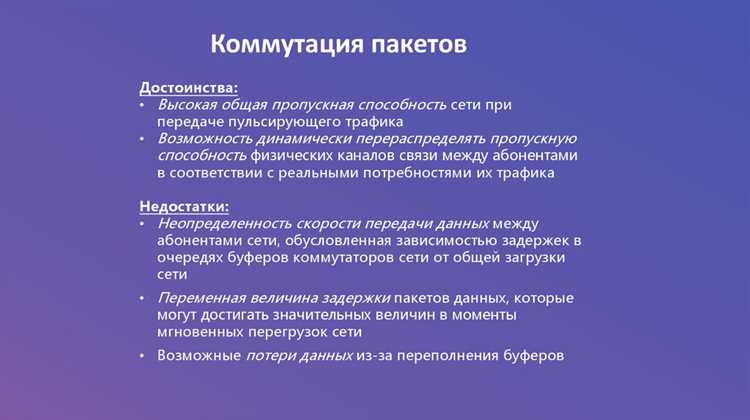

Как интерфейс влияет на скорость, стабильность и формат передаваемой информации
Интерфейс передачи данных напрямую определяет характеристики обмена информацией, включая пропускную способность, устойчивость к помехам и структуру передаваемых данных.
- Скорость передачи. Физические параметры линии, такие как тактовая частота, ширина полосы и методы модуляции, определяют максимальную скорость передачи. Например, USB 2.0 обеспечивает до 480 Мбит/с, а PCIe 4.0 – до 16 Гбит/с на линию. Протоколы с более сложной коррекцией ошибок могут снижать эффективную скорость из-за повторных передач.
- Стабильность. Устойчивость к помехам зависит от типа сигнала (дифференциальный или однополюсный), экранирования кабеля, импеданса линии и встроенных механизмов проверки ошибок. Интерфейсы RS-485 и CAN используются для промышленных условий из-за высокой помехоустойчивости.
- Формат информации. Протокольные правила определяют структуру кадров, контрольные поля, синхронизацию и идентификацию устройств. Неправильная настройка формата приводит к потерям данных или некорректной интерпретации информации.
- Управление потоком. Интерфейсы могут включать механизмы регулирования скорости передачи и подтверждения приёма, что предотвращает переполнение приёмного буфера и потерю данных.
- Совместимость устройств. Несовпадение стандартов физического уровня или протокола приводит к снижению стабильности и скорости, даже при правильной реализации аппаратуры.
При проектировании систем следует учитывать допустимые задержки, помехоустойчивость и требования к формату данных, подбирая интерфейс, оптимальный для конкретной задачи и условий эксплуатации.
Примеры распространённых интерфейсов и области их применения
USB (Universal Serial Bus). Используется для подключения периферийных устройств к компьютерам и мобильной технике. Обеспечивает питание до 5 В, скорость передачи до 480 Мбит/с (USB 2.0) и до 20 Гбит/с (USB 3.2). Подходит для клавиатур, мышей, внешних накопителей и аудиоустройств.
RS-232. Последовательный интерфейс для обмена данными между компьютерами, промышленными контроллерами и измерительными приборами. Передача до 20 кбит/с на расстояние до 15 м. Используется в диагностике оборудования и системах автоматизации.
I²C и SPI. Интерфейсы для обмена между микроконтроллерами и периферийными устройствами на плате. I²C поддерживает несколько устройств на одной шине, скорость до 3,4 Мбит/с. SPI обеспечивает более высокую скорость до 50 Мбит/с и низкие задержки. Применяются в сенсорах, памяти и дисплеях.
Ethernet. Локальные сети и промышленные системы управления. Скорости от 10 Мбит/с до 400 Гбит/с, поддержка TCP/IP. Используется в серверных фермах, промышленной автоматизации и системах видеонаблюдения.
CAN (Controller Area Network). Интерфейс для автомобильной и промышленной электроники. Высокая помехоустойчивость и детерминированный обмен, скорость до 1 Мбит/с. Применяется в системах управления двигателем, ABS и роботизированных линиях.
PCIe (Peripheral Component Interconnect Express). Внутренние высокоскоростные шины компьютеров и серверов. Скорость до 32 Гбит/с на линию, поддержка графических карт, NVMe SSD и сетевых адаптеров.
Выбор интерфейса зависит от требований к скорости передачи, стабильности сигнала, дальности соединения и совместимости оборудования с конкретной областью применения.
Критерии выбора интерфейса передачи данных для конкретной системы
Выбор интерфейса передачи данных определяется требованиями к скорости, стабильности, дальности связи, совместимости оборудования и условиям эксплуатации. Для точного подбора интерфейса рекомендуется использовать таблицу критериев с оценкой параметров.
| Критерий | Описание | Примеры требований |
|---|---|---|
| Скорость передачи | Максимальная скорость обмена данными между устройствами | USB 3.2 до 20 Гбит/с, Ethernet 1 Гбит/с для локальной сети |
| Стабильность и помехоустойчивость | Устойчивость к электрическим и радиопомехам, качество сигнала | CAN для автомобильной электроники, RS-485 для промышленных линий |
| Дальность передачи | Максимальное расстояние между передающим и принимающим устройством | RS-232 до 15 м, Ethernet до 100 м без повторителей |
| Совместимость оборудования | Соответствие стандартам и возможность подключения устройств разных производителей | USB для периферии, PCIe для внутренних компонентов ПК |
| Формат и протокол данных | Структура передаваемых данных, наличие контрольных полей и синхронизации | I²C для сенсоров, TCP/IP для сетевых систем |
| Сложность реализации | Необходимые аппаратные ресурсы и программная поддержка | SPI для высокой скорости на плате, Modbus для промышленных контроллеров |
| Энергопотребление | Требования к питанию и экономии энергии | Low-power USB для портативных устройств, I²C с низким током |
Для выбора интерфейса следует сравнивать характеристики с потребностями системы, включая объём данных, частоту обмена и условия эксплуатации, чтобы обеспечить стабильную и эффективную работу оборудования.
Вопрос-ответ:
Что означает термин «интерфейс передачи данных»?
Интерфейс передачи данных — это совокупность правил и средств, которые обеспечивают обмен информацией между устройствами. Он включает физический уровень, отвечающий за сигнал и линию связи, и протокольный уровень, который определяет формат сообщений, порядок передачи и обработку ошибок.
Какая роль интерфейса при обмене данными между устройствами?
Интерфейс гарантирует корректный обмен данными, согласует скорость и синхронизацию устройств, обеспечивает целостность информации и совместимость оборудования. Без интерфейса устройства с разной архитектурой не смогут правильно интерпретировать сигналы и данные друг друга.
В чем отличие аппаратного и программного интерфейсов передачи данных?
Аппаратный интерфейс определяет физические характеристики линии связи: тип разъёма, уровни сигналов, тактовую частоту и методы экранирования. Программный интерфейс задаёт правила обмена: структуру сообщений, протоколы передачи, контроль ошибок и подтверждения приёма. Аппаратный обеспечивает возможность передачи, а программный — корректность обработки информации.
Как интерфейс влияет на скорость и стабильность передачи данных?
Скорость передачи зависит от физической линии и протоколов, используемых для передачи. Стабильность определяется устойчивостью к помехам, экранированием, уровнем сигналов и встроенными методами проверки ошибок. Например, дифференциальные интерфейсы, такие как CAN или LVDS, сохраняют стабильность в шумной среде, а высокоскоростные USB и PCIe обеспечивают большой поток данных при коротких задержках.
Какие интерфейсы чаще всего применяются и для чего?
Распространённые интерфейсы включают USB для периферийных устройств и зарядки, RS-232 для промышленной диагностики, I²C и SPI для обмена между микроконтроллерами и сенсорами, Ethernet для сетей и передачи больших объёмов данных, CAN для автомобильной и промышленной электроники. Выбор интерфейса зависит от скорости, дальности, помехоустойчивости и типа подключаемого оборудования.
Для чего нужен интерфейс передачи данных в устройствах?
Интерфейс передачи данных обеспечивает корректный обмен информацией между устройствами, согласует физические и логические параметры связи, гарантирует целостность передаваемых данных и позволяет оборудованию с разной архитектурой правильно интерпретировать сигналы. Без него обмен данными может быть некорректным или невозможным.
Какие факторы влияют на выбор интерфейса передачи данных?
При выборе интерфейса учитываются скорость передачи, устойчивость к помехам, дальность связи, совместимость с оборудованием и сложность реализации протокола. Например, для коротких внутренних соединений между микроконтроллерами подходит SPI или I²C, для автомобильной электроники — CAN, а для сетей передачи больших объёмов информации — Ethernet.
