Комбо порт коммутатора что это

Комбо порт в сетевом коммутаторе представляет собой аппаратно объединённую пару интерфейсов, где один физический канал реализован через RJ-45, а второй – через слот SFP-модуля, при этом активным может быть только один из них. Такое решение позволяет использовать один логический uplink-порт для подключения как по витой паре длиной до 100 метров, так и по оптическому волокну с дальностью от сотен метров до десятков километров в зависимости от установленного трансивера. Для проектирования сети это означает возможность заранее предусмотреть резерв по типу среды передачи без замены оборудования.

Переключение между медным и оптическим интерфейсами выполняется на уровне аппаратной логики коммутатора: при установке SFP-модуля приоритет автоматически передаётся оптическому каналу, а электрический порт переводится в неактивное состояние. Администратору важно учитывать эту особенность при подключении магистральных линий, чтобы избежать ситуации, когда вставленный трансивер блокирует уже настроенный линк по витой паре. Проверка состояния выполняется через show interface или аналогичные команды диагностики, где отображается текущий активный физический носитель.

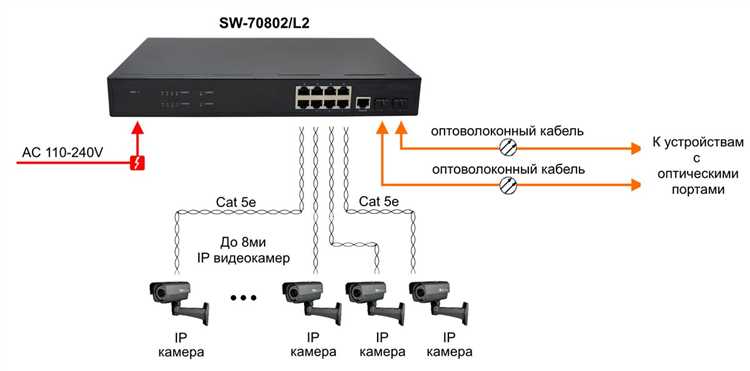

Практическое назначение комбо портов проявляется в распределительных шкафах, точках агрегации этажных сегментов и малых серверных узлах, где требуется гибкость подключения без увеличения числа uplink-разъёмов. Использование одного универсального порта снижает требования к запасу оборудования на складе и упрощает модернизацию: переход с медной линии на оптическую осуществляется установкой SFP-модуля без перенастройки VLAN, маршрутизации и политик безопасности, поскольку логический интерфейс остаётся неизменным.

Комбо порт коммутатора: принцип работы и назначение

Комбо порт реализует один логический интерфейс уровня L2/L3, связанный сразу с двумя физическими средами передачи: электрической парой 10/100/1000Base-T и оптическим слотом SFP. Внутри коммутатора оба тракта подключены к одному MAC-контроллеру через мультиплексор, который разрешает работу только одного приемопередатчика. При появлении оптического линка схема автоматически блокирует медный PHY, предотвращая дублирование сигнала и конфликт состояний автосогласования.

Назначение такого порта – обеспечить универсальный uplink без увеличения количества сетевых интерфейсов на плате. В распределительных узлах это позволяет сначала подключить шкаф по витой паре, а при переходе на оптику заменить только среду передачи, сохранив номер интерфейса, настройки VLAN, агрегации каналов и списков контроля доступа. Для расстояний до 100 м применяется медный тракт, для 300 м, 2 км, 10 км и более – соответствующие SFP-трансиверы с нужной длиной волны и типом волокна.

Аппаратная логика приоритета требует учитывать, что вставленный SFP-модуль без активного линка в ряде моделей всё равно отключает RJ-45. При диагностике необходимо проверять состояние физического уровня, тип установленного трансивера и совместимость по скорости. Ошибки согласования часто связаны с попыткой использовать гигабитный SFP в порту, ограниченном режимом 1000 Мбит/с без поддержки 100 Мбит/с оптики.

Практическая рекомендация при проектировании – резервировать комбо порты под магистральные соединения и не использовать их для конечных устройств. Это упрощает модернизацию сегмента, снижает время простоя при переходе на оптические линии и уменьшает требования к замене самого коммутатора при росте расстояний между узлами сети.

Аппаратная архитектура комбо порта и взаимосвязь медного и оптического интерфейсов

Комбо порт построен вокруг одного MAC-контроллера коммутатора, к которому через аппаратный мультиплексор подключены два независимых физического уровня: медный PHY 10/100/1000Base-T и оптический тракт, работающий через SFP-трансивер. Оба интерфейса разделяют единый набор буферов, очередь кадров и логику управления линком, поэтому на уровне конфигурации отображаются как один сетевой порт.

Ключевые элементы схемы взаимодействия:

• Мультиплексор линии передачи, переключающий активный PHY по сигналу присутствия оптического модуля и состоянию линка.
• Система детектирования SFP, считывающая EEPROM трансивера по шине I²C для определения скорости, типа волокна и поддерживаемых режимов.
• Блок автосогласования медного интерфейса, полностью отключаемый при активации оптического канала.
• Общая логика контроля ошибок, формирующая события Link Down, Loss of Signal и несоответствие скорости.

Физическое разделение трактов исключает их параллельную работу, но сохраняет электрическую связь с одной коммутационной матрицей. Это позволяет:

1. Сохранять одинаковый номер интерфейса при смене среды передачи.
2. Не изменять настройки VLAN, STP, LACP и ACL при переходе с меди на оптику.
3. Минимизировать задержку, так как кадры поступают в тот же внутренний буфер ASIC.

При проектировании оборудования производители учитывают тепловые и энергетические ограничения: медный PHY потребляет больше мощности в режиме гигабита, тогда как SFP-модуль переносит часть энергопотребления на сменный трансивер. Поэтому комбо порт размещается рядом с цепями питания SFP и экранируется от помех высокочастотного трансформатора RJ-45.

Практическая рекомендация – использовать совместимые трансиверы с корректно прошитым EEPROM. Некорректные значения идентификатора могут привести к блокировке оптического тракта микрокодом коммутатора, несмотря на исправный физический сигнал.

Механизм переключения между RJ-45 и SFP без участия администратора

Автоматическое переключение в комбо порте реализуется на уровне аппаратной логики PHY и контроллера интерфейса, без обращения к конфигурации операционной системы коммутатора. Контроллер непрерывно отслеживает два события: наличие вставленного SFP-модуля и состояние сигнала Loss of Signal на оптическом приемнике. При обнаружении корректного оптического линка мультиплексор разрывает электрическую связь с медным PHY, переводя RJ-45 в состояние отключённого передатчика.

Последовательность работы переключения определяется микрокодом ASIC:

1. Считывание EEPROM трансивера по шине I²C и проверка поддерживаемой скорости.

2. Активация оптического приемопередатчика и ожидание стабильного уровня сигнала.

3. Принудительное отключение автосогласования 10/100/1000Base-T.

4. Передача статуса Link Up в таблицу состояний интерфейсов коммутатора.

Если оптический модуль установлен, но линк отсутствует, часть моделей продолжает держать медный интерфейс выключенным. Это связано с логикой предотвращения колебаний линка при нестабильном сигнале. В таких случаях восстановление соединения по витой паре требует физического извлечения SFP или явной настройки режима через CLI, если производитель допускает ручной выбор среды.

Задержка переключения обычно не превышает 50–300 мс, так как не происходит перезапуска логического интерфейса, а изменяется только активный физический уровень. Таблицы MAC-адресов, параметры VLAN и агрегированные каналы сохраняются, что исключает перерасчёт топологии STP и уменьшает время восстановления передачи кадров.

При эксплуатации рекомендуется контролировать совместимость трансиверов и избегать установки модулей с неподдерживаемой скоростью, поскольку контроллер может зафиксировать присутствие SFP и заблокировать RJ-45, не сформировав рабочий линк ни на одной из сред передачи.

Ограничения одновременного использования интерфейсов и логика приоритета сигнала

Комбо порт физически содержит два независимых приемопередатчика, однако оба подключены к одному внутреннему MAC-интерфейсу ASIC, поэтому параллельная передача кадров невозможна. Аппаратный мультиплексор разрешает работу только одного канала, исключая появление дублирующихся кадров, конфликтов автосогласования и расхождения состояний линка.

Приоритет среды передачи определяется встроенной логикой контроллера:

• При обнаружении установленного SFP-трансивера выполняется проверка его EEPROM и поддерживаемой скорости.
• Если на оптическом приемнике фиксируется стабильный сигнал, активируется именно оптический тракт, а RJ-45 переводится в режим отключённого передатчика.
• Отсутствие сигнала на SFP в ряде моделей не возвращает управление медному PHY до извлечения модуля.
• При пустом SFP-слоте автоматически используется 10/100/1000Base-T с процедурой автосогласования.

Такая схема накладывает эксплуатационные ограничения:

1. Невозможно задействовать комбо порт одновременно как два независимых uplink-канала.
2. Агрегация каналов LACP допустима только с одним активным физическим носителем.
3. Ошибочно установленный SFP способен полностью заблокировать рабочее соединение по витой паре.
4. Диагностика требует проверки не только линка, но и факта присутствия трансивера.

Практическое применение логики приоритета – резервирование магистрали через альтернативную среду передачи. Для предсказуемой работы рекомендуется либо не устанавливать SFP до готовности оптической линии, либо явно задавать режим интерфейса в CLI, если платформа поддерживает ручной выбор активного PHY.

Типовые сценарии применения комбо портов в корпоративных сетях доступа

Комбо порты чаще всего задействуются как магистральные uplink-интерфейсы коммутаторов уровня доступа, где заранее неизвестен тип физической среды между этажным шкафом и распределительным узлом. На этапе ввода здания в эксплуатацию соединение может выполняться по витой паре длиной до 100 метров, а при модернизации заменяться на оптическую линию без изменения конфигурации интерфейса, VLAN и политик безопасности.

В распределённых офисных инфраструктурах комбо порт применяется для резервирования канала связи. Основное подключение организуется через SFP с одномодовым волокном на расстояние 1–10 км, а при повреждении оптики допускается временное подключение по медному кабелю напрямую к ближайшему узлу. Сохранение одного логического интерфейса исключает перерасчёт таблиц коммутации и ускоряет восстановление доступа пользователей к сетевым сервисам.

В серверных комнатах малого масштаба такие порты используются для гибкого размещения оборудования при изменении топологии стоек. Перенос коммутатора внутри помещения не требует замены устройства: достаточно выбрать подходящую среду передачи, установив нужный SFP-модуль или подключив витую пару к существующей кабельной инфраструктуре.

При подключении удалённых сегментов внутри кампуса комбо порт позволяет применять разные типы оптических трансиверов в зависимости от расстояния: многомодовые модули для линий до 300–550 м и одномодовые для километровых трасс. Это снижает затраты на закупку отдельных моделей коммутаторов с фиксированными uplink-портами.

Практическая рекомендация – резервировать комбо интерфейсы именно под магистральные соединения, не занимая их конечными устройствами. Такой подход сохраняет возможность быстрого перехода на оптическую инфраструктуру без замены оборудования уровня доступа.

Выбор подходящего SFP-модуля с учетом дальности линии и типа волокна

При выборе SFP-модуля для комбо порта важно учитывать дальность передачи и тип оптического волокна. Для многомодового волокна OM3/OM4 оптимальны трансиверы с длиной волны 850 нм и дальностью до 300–550 метров на гигабитном канале. Для одномодового волокна OS1/OS2 применяются трансиверы с длиной волны 1310 или 1550 нм, обеспечивающие передачу на расстояние от 2 км до 80 км, в зависимости от мощности лазера и коэффициента ослабления линии.

Следует учитывать ограничения скорости порта:

• Gigabit SFP совместим с 1000Base-X, при этом большинство комбо портов поддерживают автоопределение скорости.
• Для 10G комбо портов необходимы трансиверы SFP+ или SFP28, которые физически и логически отличаются от стандартных SFP.

Рекомендации по подбору модулей:

1. Сопоставлять дальность линии с указанной в спецификации SFP, включая запас на потери соединений и разъёмов.
2. Выбирать тип волокна в соответствии с существующей кабельной трассой: многомодовое для коротких линий в здании, одномодовое для кампусных и магистральных соединений.
3. Проверять совместимость SFP с производителем коммутатора, так как использование сторонних модулей может привести к блокировке порта или нестабильной работе линка.
4. Учитывать режим работы лазера: DDM/DOM-модули обеспечивают мониторинг мощности и температуры, что важно для диагностики магистральных линий.

Правильный выбор трансивера минимизирует потерю кадров, исключает ложные состояния Link Down и обеспечивает стабильную работу магистральных каналов без вмешательства администратора.

Настройка комбо порта в CLI популярных производителей коммутаторов

Настройка комбо порта в CLI начинается с идентификации активного физического интерфейса. В коммутаторах Cisco и HPE проверка выполняется командой show interface status или show running-config, где отображается, какой PHY используется – RJ-45 или SFP. На оборудовании Juniper аналогично используется show interfaces, с указанием типа линка и статуса SFP.

Основные шаги настройки включают:

• Включение или отключение автоматического переключения между интерфейсами. На Cisco это no shutdown для интерфейса и switchport trunk при необходимости магистрали.
• Фиксация скорости и дуплекса при нестабильном автосогласовании, например, speed 1000 и duplex full для RJ-45 или конфигурация SFP на interface gigabitEthernet x/y.
• Настройка VLAN и агрегации каналов без зависимости от физического уровня.
• Включение мониторинга SFP/DOM для контроля температуры, мощности передатчика и состояния сигнала.

Важная рекомендация – при установке стороннего SFP необходимо использовать команду разрешения модулей, если платформа блокирует несовместимые трансиверы. На Cisco это service unsupported-transceiver, на HPE – allow-unsupported-transceiver. Это обеспечивает активацию порта без вмешательства аппаратного мультиплексора и предотвращает состояние Link Down.

После конфигурации проверяется активный PHY и состояние линка с помощью команд show interfaces status или monitor interface. Любые ошибки автосогласования или Loss of Signal на SFP требуют диагностики с проверкой кабеля, типа трансивера и соответствия скорости, чтобы сохранить стабильность магистрального соединения.

Диагностика неисправностей при отсутствии линка на медном и оптическом канале

При отсутствии линка на комбо порту необходимо определить, какой физический интерфейс активен и корректно ли функционирует. Сначала проверяется статус SFP-модуля и электрического PHY, затем оцениваются параметры линии и сигналов.

Последовательность диагностики:

1. Проверка физического состояния кабеля RJ-45 и разъёма на наличие повреждений и правильной обжимки.
2. Контроль SFP-модуля: правильность установки, совместимость с коммутатором, отсутствие видимых повреждений и стабильность питания.
3. Использование CLI для просмотра статуса порта: show interface status, show interfaces transceiver или аналогичных команд для определения активного PHY.
4. Проверка автосогласования и режима скорости, особенно для медного интерфейса, при необходимости фиксировать скорость вручную.
5. Тестирование канала с помощью loopback или временного прямого соединения с известным рабочим устройством.

Ключевые параметры для оценки:

Практическая рекомендация – сначала выявлять активный интерфейс через CLI, затем проверять кабель или модуль. При повторяющихся ошибках на SFP следует заменить трансивер и проверить длину и тип волокна, а на RJ-45 – исправность кабеля и корректность обжимки. Это минимизирует простои и ускоряет восстановление магистрального соединения.

Сравнение комбо портов с отдельными uplink-интерфейсами по гибкости развертывания

Комбо порты позволяют использовать один логический uplink как для медной витой пары, так и для оптического соединения, тогда как отдельные uplink-интерфейсы требуют наличия двух или более физических портов для разных сред передачи. В условиях ограниченного числа портов на уровне доступа комбо порт обеспечивает экономию пространства и упрощает планирование магистралей.

Преимущества комбо портов:

• Сохранение единого номера интерфейса при смене среды передачи.
• Минимизация необходимости перенастройки VLAN, STP, LACP и ACL при переходе с RJ-45 на SFP.
• Снижение затрат на закупку дополнительных портов для резервирования магистрали.
• Упрощение модернизации сети: замена медного кабеля на оптическое соединение выполняется без физической реконфигурации коммутатора.

Ограничения по сравнению с отдельными uplink-интерфейсами:

• Невозможность одновременной работы RJ-45 и SFP для увеличения пропускной способности.
• Необходимость контроля совместимости SFP-модулей с коммутатором, чтобы избежать блокировки медного канала.
• Фиксированные правила приоритета: оптика обычно имеет преимущество перед медью, что может потребовать ручной настройки при нестандартных сценариях.

Для сетей с переменными требованиями к расстоянию и среде передачи комбо порты обеспечивают более гибкое развертывание, позволяя строить магистрали с возможностью быстрой замены физической среды. В случае необходимости одновременной работы нескольких uplink для агрегации пропускной способности лучше использовать отдельные интерфейсы.

Вопрос-ответ:

Что такое комбо порт и чем он отличается от обычного uplink-порта?

Комбо порт — это один логический интерфейс, объединяющий два физических канала: медный RJ-45 и оптический SFP. В отличие от обычного uplink-порта, который поддерживает только один тип среды передачи, комбо порт позволяет переключаться между медью и оптикой без изменения конфигурации VLAN, агрегации каналов или ACL. При этом работает только один канал одновременно, что предотвращает дублирование трафика и конфликты автосогласования.

Как происходит автоматическое переключение между медным и оптическим интерфейсом в комбо порте?

В комбо порте установлен аппаратный мультиплексор, который контролируется микрокодом MAC-контроллера. Система постоянно отслеживает наличие SFP-модуля и уровень сигнала на оптическом приёмнике. Если модуль вставлен и сигнал стабильный, мультиплексор активирует оптический тракт и отключает RJ-45. При отсутствии сигнала на SFP порт может автоматически использовать медный PHY, однако в ряде моделей его активация требует извлечения SFP или ручной настройки через CLI.

Какие типы SFP-модулей подходят для комбо портов и как выбрать их по длине линии?

Выбор SFP зависит от длины кабельной трассы и типа волокна. Для многомодового волокна OM3/OM4 оптимальны трансиверы с длиной волны 850 нм на расстояние до 300–550 метров. Для одномодового волокна OS1/OS2 применяются трансиверы с длиной волны 1310 или 1550 нм для линий от 2 км до 80 км. При выборе необходимо учитывать поддерживаемую скорость порта, совместимость с коммутатором и наличие мониторинга параметров SFP, таких как мощность лазера и температура, чтобы избежать нестабильности линка.

В каких сценариях корпоративной сети использование комбо портов оправдано?

Комбо порты особенно полезны для магистральных uplink-интерфейсов в этажных шкафах, где заранее неизвестна среда передачи. На этапе развертывания линии могут использоваться медные кабели длиной до 100 метров, а при модернизации подключение можно перевести на оптику, не меняя конфигурацию интерфейса. Также комбо порты применяются для резервирования канала: основное соединение по оптике, а временно при повреждении — через витую пару, сохраняя таблицы VLAN и MAC-адресов без перерасчёта топологии.

Что проверять при отсутствии линка на комбо порту?

Сначала необходимо определить активный физический интерфейс через CLI. Для RJ-45 проверяется целостность кабеля, правильность обжима и автосогласование скорости. Для SFP — корректность установки модуля, совместимость с коммутатором, состояние сигналов Rx/Tx и питание. Дополнительно полезно тестировать линию с помощью loopback или прямого подключения к известному рабочему устройству. Такие действия позволяют выявить источник проблемы — кабель, трансивер или настройку порта.
