Как поменять убл на стиральной машине самсунг

Устройство блокировки люка (УБЛ) на стиральных машинах Samsung обеспечивает безопасность работы барабана, предотвращая открытие дверцы во время стирки. На практике одной из частых причин неисправности является износ механизма или сбой электроники. Замена УБЛ требует точного подбора детали по модели машины: для моделей серии Samsung WW60J4080EW оптимально использовать оригинальный модуль с кодом DC64-01606A.

Перед началом работы важно отключить машину от сети и убедиться, что барабан пустой и вода полностью слита. Для доступа к УБЛ необходимо снять переднюю панель или верхнюю крышку, в зависимости от конструкции корпуса. Разборка должна выполняться аккуратно, чтобы не повредить защёлки и проводку, соединяющую блок с платой управления.

После демонтажа неисправного УБЛ следует проверить контакты и состояние разъёмов. Новую деталь устанавливают в обратном порядке, фиксируя защёлками и подсоединяя разъёмы строго по цветам и маркировке. После сборки рекомендуется выполнить тестовую стирку на коротком цикле без белья, чтобы убедиться в корректной работе блокировки люка и отсутствии утечек воды.

Использование оригинальных запчастей и соблюдение инструкции по установке минимизирует риск повторной поломки и гарантирует долговечность работы стиральной машины. При самостоятельной замене важно иметь под рукой крестовую отвёртку №2 и пассатижи для снятия уплотнителя люка, что ускоряет процесс и снижает вероятность повреждений корпуса.

Замена УБЛ на стиральной машине Samsung своими руками

Для начала убедитесь, что модель вашей стиральной машины Samsung поддерживает замену УБЛ (устройство блокировки люка). Обычно номера деталей начинаются с DC64-02132A или DC64-02132B. Перед разборкой отключите машину от сети и перекройте подачу воды.

Снимите верхнюю крышку, открутив два винта на задней панели. Затем аккуратно снимите переднюю панель, предварительно открыв люк и освободив защелки декоративной рамки. УБЛ находится рядом с замком люка и крепится двумя винтами, подключенными к основной плате проводами.

Перед извлечением нового блока запишите расположение проводов или сфотографируйте. УБЛ подключается через разъём с четырьмя контактами: два питания и два сигнальных. Ошибка подключения может привести к некорректной работе замка и блокировке программы стирки.

Установите новый УБЛ на место старого, закрепите винтами и подсоедините разъёмы. Проверьте плавность закрытия люка, убедитесь, что замок защёлкивается без усилия. Если люк не фиксируется, проверьте правильность положения защёлок и отсутствие перекосов.

После сборки передней панели включите машину без загрузки белья в тестовом режиме. Убедитесь, что индикатор блокировки загорается при закрытии люка и исчезает при открытии. Только после успешного теста подключайте подачу воды и запускайте полноценный цикл стирки.

Определяем признаки неисправного УБЛ

Другим сигналом неполадок служит прерывание цикла стирки в момент отжима. Стиральная машина может останавливаться через 1–2 минуты после начала программы, а мотор работает без нагрузки. Это указывает на неправильное срабатывание замка или механический износ его рычага.

Неисправный УБЛ часто проявляется и в виде постоянного нагрева корпуса возле дверцы. Если после нескольких минут работы люк становится горячим, следует проверить термостойкость контактов и втулки замка, так как повышенное сопротивление вызывает перегрев электрической части блока.

Наконец, звук щелчка замка при закрытии может отсутствовать или быть слабым. Для точной диагностики достаточно аккуратно надавить на люк и одновременно замерить напряжение на клеммах УБЛ мультиметром: отсутствие стандартного сигнала 230 В при закрытом люке однозначно подтверждает неисправность замка.

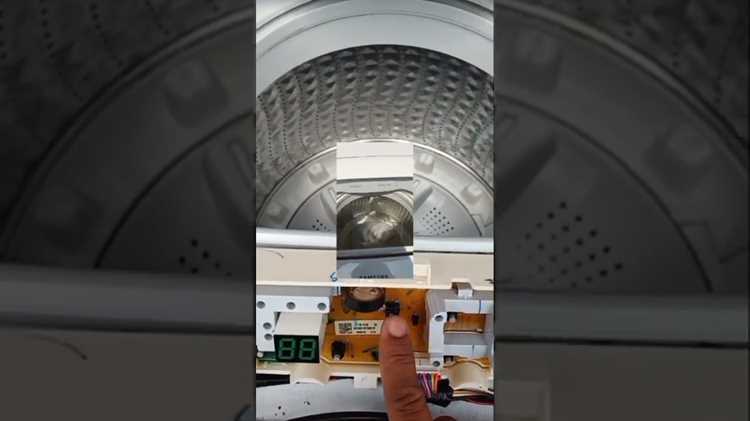

Необходимые инструменты и материалы для замены

Для замены УБЛ (устройства блокировки люка) на стиральной машине Самсунг потребуется минимальный набор точных инструментов: отвертка с крестообразным шлицем PH2, торцевой ключ на 7 мм, пассатижи с изоляционными ручками, а также тестер напряжения для проверки подключения. Обязательно наличие емкости для слива воды и малярного скотча, чтобы зафиксировать проводку и шланги во время работы.

Материалы включают оригинальный или сертифицированный УБЛ для конкретной модели, комплект крепежных винтов, герметизирующую прокладку и изоляционную ленту. Рекомендуется использовать перчатки из нитрила и защитные очки, чтобы избежать контакта с остатками воды и химических средств. Для упрощения демонтажа удобно иметь магнитный поднос для винтов и небольшую тряпку для протирки соединений.

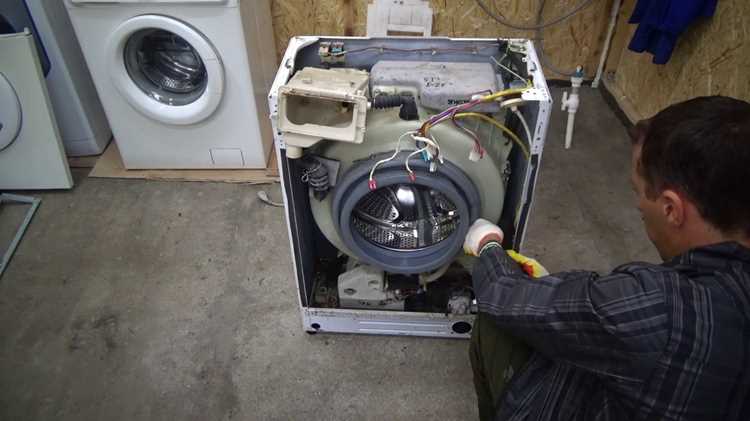

Отключение стиральной машины от сети и воды

Перед началом работы убедитесь, что машина полностью обесточена. Выньте вилку из розетки, расположенной на высоте не ниже 30 см от пола, чтобы исключить случайное замыкание при контакте с водой.

Закройте главный кран подачи холодной воды. В большинстве моделей Samsung он находится за задней стенкой машины и имеет стандартный диаметр ¾ дюйма. Это предотвратит подтекание при снятии шланга подачи.

Для безопасности проверьте давление в системе. Если давление превышает 3 бар, откройте кран на минимальное течение, чтобы снизить риск резкого выброса воды при отключении шлангов.

Отключение горячей воды требуется только в моделях с двойным подключением. В этом случае перекройте кран подачи горячей воды и убедитесь, что температура воды не выше 60°C, прежде чем отсоединять шланг.

Перед демонтажем шлангов подготовьте ведро или крупную миску. Шланги Samsung рассчитаны на давление до 10 бар, но при снятии может вытечь до 0,5–1 литра воды. Это защитит пол от затопления.

После перекрытия воды аккуратно отсоедините шланги, проверяя целостность прокладок. Используйте плоскогубцы только при заедании соединений, чтобы не повредить резьбу и уплотнительные кольца.

Последний шаг – убедиться, что электрическая розетка полностью сухая и нет следов влаги. Влажность в контактах повышает риск короткого замыкания при включении после ремонта УБЛ.

Снятие верхней и фронтальной панели машины

Перед началом работ убедитесь, что машина полностью отключена от сети, а шланги подачи воды отсоединены. Это предотвратит короткое замыкание и подтекание воды при демонтаже.

Начните с верхней панели: открутите два винта на задней стороне корпуса. В большинстве моделей Samsung они находятся рядом с крышкой барабана.

После откручивания винтов аккуратно сдвиньте верхнюю панель назад на 1–2 см и поднимите её вверх. Не применяйте силу, чтобы не сломать пластиковые защёлки, удерживающие панель по бокам.

Для снятия фронтальной панели потребуется снять дозатор для порошка. Снимите его, потянув на себя, затем открутите винты, крепящие верхнюю часть панели к корпусу.

1. Отключите провода от платы управления, отмечая их расположение маркером или фото.
2. Снимите защитные уголки и пластиковые элементы вокруг люка.
3. Аккуратно извлеките фронтальную панель, слегка наклоняя её вперёд, чтобы не повредить дверной уплотнитель.

Если машина оснащена системой блокировки люка, не забудьте отсоединить разъём УБЛ, прежде чем полностью снимать фронтальную панель. Это позволит безопасно добраться до внутренних узлов.

После демонтажа панелей осмотрите крепёжные элементы и пластиковые защёлки на наличие трещин. При необходимости замените их перед сборкой, чтобы избежать люфта и скрипа корпуса после установки.

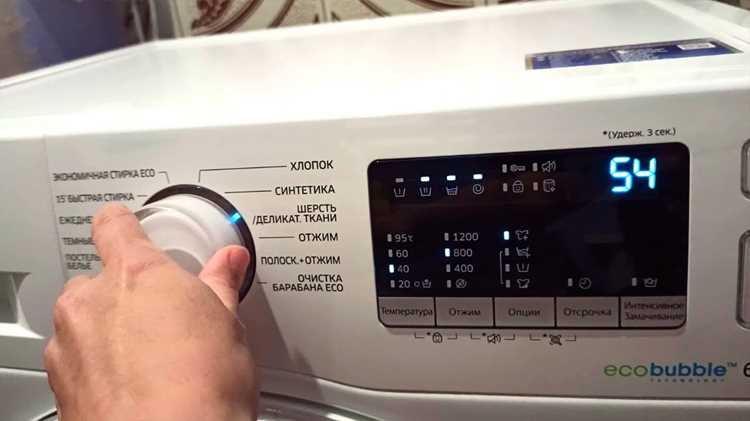

Извлечение старого УБЛ и осмотр соединений

Перед демонтажем УБЛ отключите стиральную машину от сети и перекройте подачу воды. Снимите заднюю панель корпуса и отсоедините проводку, аккуратно помечая разъемы цветной изолентой или фотографируя расположение контактов. Для извлечения замка потребуется открутить 2–4 винта крепления, после чего УБЛ легко вынимается из дверного проема. Особое внимание уделите защелкам и фиксирующим кронштейнам – они часто ломаются при неаккуратном извлечении.

После извлечения осмотрите контакты и проводку на наличие следов нагара, коррозии или повреждений изоляции. Рекомендуется проверить сопротивление катушки замка мультиметром и убедиться, что соединения разъемов плотные. Для наглядности составлена таблица проверок УБЛ:

Установка нового УБЛ и подключение проводки

Перед установкой убедитесь, что модель УБЛ соответствует вашей модели :contentReference[oaicite:0]{index=0}. Снимите старый блок с помощью крестовой отвертки, удерживая фиксирующие защёлки. Обратите внимание на направление защёлок: верхняя защёлка фиксируется с усилием, нижняя снимается без давления.

Подключение нового УБЛ начинается с правильной ориентации. На блоке есть маркировка контактов: L, N, COM, NC, NO. Соедините провода в точности по цветовой маркировке: коричневый к L, синий к N, белый и красный к COM/NC/NO в соответствии с схемой, указанной на корпусе блока. Несоблюдение маркировки может привести к короткому замыканию при запуске.

После подключения проводки убедитесь, что все клеммы плотно зафиксированы. Визуально проверьте отсутствие оголённых проводов и правильность вставки наконечников. При необходимости используйте изоляционную термоусадку для защиты контактов от влаги и механического воздействия во время вибрации машины.

Финальный этап установки включает закрепление блока на корпусе и тестовую проверку. Установите УБЛ на защёлки, затяните крепёжные винты, затем подключите машину к сети. Запустите короткий цикл без белья, контролируя щелчки блокировки и работу дверцы. Любые посторонние шумы или отсутствие фиксации требуют повторной проверки соединений.

Вопрос-ответ:

Как понять, что УБЛ на моей стиральной машине Samsung вышел из строя?

Признаки неисправности УБЛ могут проявляться в том, что дверца стиральной машины не блокируется при запуске программы или сразу открывается после включения. Также машина может выдавать ошибку на дисплее, например, «Ошибка двери» или «Door lock». Иногда слышен щелчок, но блокировка не срабатывает. В таких случаях стоит проверить УБЛ и при необходимости заменить его.

Какие инструменты понадобятся для самостоятельной замены УБЛ?

Для работы потребуется крестовая отвертка, плоская отвертка для поддевания панелей, а также мультиметр для проверки электрических контактов. Иногда может пригодиться тонкий инструмент для снятия уплотнительной резинки и маленький контейнер, чтобы не потерять винты. Всё это поможет аккуратно разобрать дверцу и добраться до блока.

Можно ли заменить УБЛ, не снимая стиральную машину с места?

В большинстве случаев да, особенно если машина встроенная или занимает ограниченное пространство. Достаточно отодвинуть её от стены на несколько десятков сантиметров, чтобы открыть заднюю или верхнюю панель, в зависимости от модели. Однако иногда для удобного доступа к креплениям и проводам всё же приходится немного сдвинуть прибор или частично снять верхнюю крышку.

Сколько времени займет замена УБЛ своими руками?

Если есть базовые навыки работы с техникой, замена обычно занимает от 20 до 45 минут. Время зависит от модели машины и сложности доступа к замку. Сначала снимается панель, отсоединяются провода, затем старый блок извлекается и устанавливается новый. После сборки нужно проверить работу блокировки на нескольких режимах стирки, чтобы убедиться, что дверца закрывается и открывается корректно.

Можно ли использовать любой УБЛ, или нужно искать точную модель?

Для надежной работы следует покупать именно тот блок, который соответствует модели вашей стиральной машины Samsung. Разные модели могут отличаться конструкцией, расположением контактов и способом крепления. Использование несовместимого блока может привести к тому, что дверца не будет фиксироваться, машина выдаст ошибку или блокировка просто не сработает.

Можно ли заменить УБЛ на стиральной машине Samsung самостоятельно без вызова мастера?

Да, замену УБЛ (устройство блокировки люка) на стиральной машине Samsung можно выполнить своими руками, если есть базовые навыки работы с электроинструментом и понимание устройства машины. Для этого нужно отключить машину от сети, снять верхнюю крышку и переднюю панель, аккуратно отсоединить старый УБЛ, подключив его провода по схеме, и установить новый замок. Важно внимательно запомнить или сфотографировать расположение проводов, чтобы не перепутать подключения, и убедиться, что все крепления надежно закреплены, чтобы люк закрывался и блокировался корректно.
