Некоторые вентиляторы, светодиодные ленты и маломощные устройства требуют подключения через 2pin-коннектор, в то время как стандартные блоки питания ПК оснащены 4pin-разъемами. Для корректного перехода важно учитывать, что 4pin-коннектор обычно содержит два провода +12 В и два провода земли, а 2pin использует только один провод каждой полярности. Неправильное соединение может вызвать короткое замыкание или повреждение компонентов.
Перед началом работы необходимо точно определить назначение каждого провода. Желтый провод в 4pin чаще всего +12 В, черный – земля, но проверка мультиметром исключает ошибки. Для преобразования потребуется кабель сечением не меньше 0,5 мм², надежные коннекторы 2pin и инструмент для обжима контактов. Контакт должен быть плотным, без оголенных проводов, чтобы избежать перегрева и искрения.
Соединение выполняется по схеме: +12 В с 4pin к + на 2pin, земля с 4pin к – на 2pin. После сборки необходимо измерить выходное напряжение мультиметром, убедившись в правильной полярности и стабильности. Рекомендуется подключить нагрузку на 10–20% от номинала, чтобы проверить стабильность подачи тока и отсутствие перегрева перед постоянной эксплуатацией.
Определение полярности и назначения проводов 4pin
Для корректного преобразования 4pin в 2pin важно точно определить полярность и назначение каждого провода. Неправильное подключение может вызвать короткое замыкание или повреждение устройства.
Стандартная цветовая маркировка проводов 4pin блока питания ПК:
- Желтый: +12 В
- Черный: Земля (GND)
- Остальные черные: Дополнительные земли для балансировки тока
- Красный или другие цвета: Иногда встречается +5 В или сигнал, но в большинстве 4pin ATX только +12 В и земля
Для точной идентификации проводов используйте мультиметр:
- Подключите черный щуп к известной земле блока питания.
- Красный щуп проверяйте на каждом проводе при включенном источнике питания.
- Провод, на котором мультиметр показывает +12 В, соответствует положительной линии.
- Провода с нулевым показанием – земля.
После определения полярности отметьте провода маркером или термоусадкой, чтобы при сборке переходника не перепутать контакты. Это особенно важно при подключении к 2pin-разъему, где полярность критична для работы устройства.
Необходимые инструменты и материалы для переходника
Для сборки переходника с 4pin на 2pin потребуется набор инструментов и материалов, обеспечивающий надежное соединение и безопасную работу устройства.
Необходимые материалы:
- Кабель: медный провод сечением 0,5–0,75 мм² для минимизации падения напряжения и перегрева.
- Разъемы 2pin: совместимые с устройством, желательно с фиксацией контактов.
- Термоусадка или изолента: для защиты оголенных проводов и предотвращения короткого замыкания.
- Маркер или цветовые метки: для обозначения +12 В и земли на проводах.
Необходимые инструменты:
- Мультиметр: для проверки напряжения и полярности проводов.
- Стриппер или нож: для зачистки проводов без повреждения жилы.
- Кримпер или плоскогубцы: для обжима контактов 2pin.
- Мини-отвертка: для фиксации проводов в разъеме, если предусмотрены винтовые клеммы.
Использование качественных материалов и точных инструментов снижает риск перегрева, плохого контакта и выхода оборудования из строя после сборки переходника.

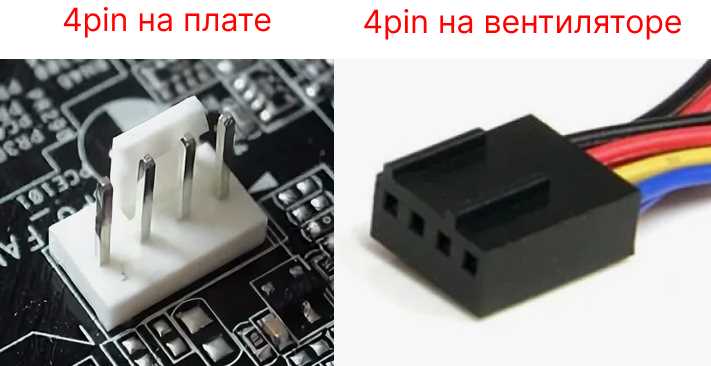

Подготовка кабелей к соединению
Перед сборкой переходника важно правильно подготовить провода 4pin и кабель для 2pin. Это обеспечивает надежное соединение и снижает риск короткого замыкания.
Этапы подготовки:
- Зачистка проводов: удалите изоляцию на длину 5–7 мм, чтобы не повредить жилу. Используйте стриппер для точного удаления без срезов меди.
- Разделение жил: при необходимости разделите землю и +12 В, убедившись, что жилы не соприкасаются между собой.
- Определение длины: обрезайте кабель до нужной длины с запасом 2–3 см для удобного подключения к 2pin-разъему.
- Подготовка 2pin: если используются контакты с фиксацией, убедитесь, что провод легко вставляется и не имеет заусенцев.
- Изоляция: при необходимости наденьте термоусадку на кабель перед соединением, чтобы после обжима она закрывала контакт.
Корректная подготовка кабелей минимизирует сопротивление контакта и предотвращает перегрев переходника при нагрузке.
Соединение проводов 4pin с 2pin по схеме
Соединение проводов требует точного соблюдения полярности, чтобы избежать повреждения оборудования. Для переходника с 4pin на 2pin используется следующая схема:
- +12 В (желтый провод 4pin) подключается к положительному контакту 2pin.
- Земля (черный провод 4pin) подключается к отрицательному контакту 2pin.
Этапы соединения:
- Вставьте провод 4pin в контакт 2pin: убедитесь, что провод зафиксирован плотно и не выпадает при легком дергании.
- Обжим или пайка: используйте кримпер для обжима контакта или паяльник для пайки. Контакт должен быть прочным без оголенных жил.
- Фиксация изоляцией: наденьте термоусадку и прогрейте ее до полного сжатия или обмотайте изолентой, чтобы исключить соприкосновение проводов.
- Повторная проверка: перед подключением к устройству проверьте целостность и полярность мультиметром, убедившись, что +12 В и земля не перепутаны.
Точное соблюдение схемы предотвращает перегрев и выход оборудования из строя при эксплуатации с новым переходником.
Проверка напряжения и изоляции после сборки
После соединения проводов 4pin с 2pin необходимо убедиться в правильности подключения и надежности изоляции. Непроверенный переходник может привести к короткому замыканию или повреждению оборудования.
Этапы проверки:
- Измерение напряжения: подключите мультиметр к выходу 2pin. Красный щуп к +12 В, черный к земле. Показания должны соответствовать +12 В без отклонений более ±0,2 В.
- Проверка полярности: убедитесь, что +12 В соответствует положительному контакту 2pin, земля – отрицательному. Любое перепутывание требует немедленной корректировки.
- Контроль изоляции: визуально осмотрите все соединения. Нет оголенных проводов или поврежденной изоляции. Термоусадка или изолента должны полностью закрывать контакт.
- Тест на короткое замыкание: при отключенном устройстве измерьте сопротивление между +12 В и землей. Оно должно быть выше 1 МОм. Более низкое значение указывает на замыкание.
Тщательная проверка гарантирует безопасное подключение и стабильную работу устройств при эксплуатации с новым переходником.
Тестирование устройства с новым питанием
После сборки переходника важно проверить работу устройства под реальной нагрузкой, чтобы убедиться в стабильности подачи напряжения и надежности соединений.
Этапы тестирования:
| Этап | Действие | Цель проверки |
|---|---|---|
| Подключение | Подсоедините переходник к источнику питания и устройству. | Проверка надежности фиксации проводов и отсутствия люфта контактов. |
| Первичный запуск | Включите питание на 10–20% номинальной нагрузки. | Мультиметр должен фиксировать напряжение +12 В без просадок. |
| Контроль нагрева | Проверяйте температуру проводов и разъема через 5–10 минут работы. | Температура не должна превышать 40–45 °C для проводов сечением 0,5–0,75 мм². |
| Полная нагрузка | Постепенно увеличьте нагрузку до номинальной и наблюдайте мультиметр. | Проверка стабильности напряжения и отсутствия искрения или запаха гари. |
| Финальная проверка | Отключите питание и осмотрите соединения. | Контакты должны оставаться изолированными, без повреждений и перегрева. |
Такой подход позволяет убедиться в правильности сборки переходника и безопасной эксплуатации устройства с новым питанием.
Вопрос-ответ:
Можно ли напрямую подключить 4pin-разъем к 2pin-устройству без переходника?
Неправильное подключение напрямую может вызвать короткое замыкание или повреждение оборудования. 4pin-коннектор обычно содержит два провода +12 В и два провода земли, тогда как 2pin использует только один провод каждой полярности. Для безопасного подключения необходимо собрать переходник и проверить полярность с помощью мультиметра.
Какие инструменты нужны для сборки переходника 4pin в 2pin?
Понадобятся мультиметр для проверки напряжения и полярности, стриппер или нож для зачистки проводов, кримпер или плоскогубцы для обжима контактов, термоусадка или изолента для изоляции оголенных проводов. Кабель сечением 0,5–0,75 мм² обеспечивает надежную проводимость без перегрева, а маркировка проводов упрощает сборку и предотвращает ошибки при подключении.
Как правильно определить полярность проводов 4pin?
Для точного определения полярности используйте мультиметр. Черный щуп подключается к известной земле блока питания, красный проверяет каждый провод. Провод, на котором фиксируется +12 В, подключается к положительному контакту 2pin, а провод с нулевым показанием — к земле. После определения полярности рекомендуется отметить провода маркером или термоусадкой для исключения ошибок при сборке.
Как проверить устройство после сборки переходника?
После сборки подключите переходник к устройству и источнику питания. Сначала включите устройство на 10–20% нагрузки, проверяя мультиметром стабильность напряжения. Контролируйте нагрев проводов и разъема через 5–10 минут. После этого постепенно увеличьте нагрузку до номинальной и убедитесь, что напряжение не падает, контакты не нагреваются и нет запаха гари. Завершающая проверка — отключение питания и осмотр изоляции и фиксации проводов.
