Выход открытый коллектор что это

Выход типа «открытый коллектор» применяют в схемах, где требуется надёжное управление нагрузкой и возможность объединять несколько сигналов без лишних компонентов. Такой выход основан на транзисторе, который замыкает цепь на землю при активном состоянии и оставляет линию разомкнутой в пассивном. Из-за этого пользователю приходится самостоятельно выбирать резистор подтяжки и напряжение питания цепи.

Подобное решение позволяет подключать устройства с разными уровнями логики, управлять реле, светодиодами и другими элементами, которые требуют отдельного питания. При корректном подборе сопротивления резистора и учёте допустимого тока транзистор работает стабильно и не перегревается.

При использовании выхода открытый коллектор важно оценить параметры нагрузки, ток коллектора и требования к скорости переключения. Несоответствие значений часто приводит к просадке напряжения, задержкам на фронтах сигнала или нагреву ключевого транзистора. Правильно рассчитанная схема обеспечивает точное переключение и предсказуемое поведение в любой конфигурации.

Принцип работы выхода с открытым коллектором на примере транзисторного ключа

Выход формируется на базе NPN-транзистора, у которого коллектор выведен наружу, а эмиттер подключён к общему проводу. При подаче управляющего сигнала на базу транзистор открывается и замыкает линию на землю. В этот момент напряжение на выходе падает почти до нуля, а ток ограничивается резистором подтяжки или сопротивлением нагрузки.

В неактивном состоянии транзистор закрыт, его коллекторный переход разомкнут, поэтому уровень на выходе задаёт внешний подтягивающий резистор. Его подключают к цепи питания, подходящей для конкретной нагрузки. Такой подход позволяет применять один и тот же выход с разными уровнями – от 3,3 В до 24 В, главное учитывать допустимый ток транзистора.

При подборе сопротивления резистора ориентируются на требуемую скорость переключения и максимально допустимый ток коллектора. Меньшее сопротивление ускоряет заряд и разряд линии, но увеличивает тепловую нагрузку на ключ. Значения 4,7–10 кОм подходят для цифровых линий, а для управления реле часто выбирают диапазон 1–2,2 кОм.

При проектировании схемы проверяют падение напряжения на транзисторе в открытом состоянии (обычно 0,1–0,3 В) и запас по току. Это позволяет избежать просадок уровня и гарантирует стабильное переключение при подключении резисторов, реле или светодиодных индикаторов.

Как формируется логический ноль и логическая единица при открытом коллекторе

Уровни сигнала на выходе открытого коллектора определяются состоянием транзистора и параметрами внешнего резистора подтяжки. В цепи отсутствует внутренний источник высокого уровня, поэтому значение «1» формируется только внешними компонентами.

• Логический ноль появляется, когда транзистор открыт. Коллектор замыкается на общий провод, и выходная линия опускается до напряжения около 0–0,3 В. Ток ограничивается резистором или нагрузкой. Такое состояние обеспечивает чёткое и стабильное «низкое» значение.
• Логическая единица устанавливается, когда транзистор закрыт. Выход становится разомкнутым, и напряжение на линии формирует подтягивающий резистор, подключённый к источнику питания. Уровень зависит от выбранного напряжения – от 3,3 В до 24 В, если параметры транзистора это допускают.

Для корректной работы линии учитывают два фактора: сопротивление резистора подтяжки и ток, который он создаёт при замыкании транзистора. Оптимальный диапазон 4,7–10 кОм подходит для большинства цифровых входов. При длинных трассах и высоких скоростях иногда уменьшают сопротивление для ускорения фронтов, но контролируют тепловую нагрузку на ключ.

1. Проверяют допустимый ток коллектора, чтобы резистор не создавал перегрузку при логическом нуле.
2. Оценивают падение напряжения на транзисторе, чтобы при больших токах уровень нуля не поднимался выше порога входа.
3. Уточняют ток подтяжки, чтобы логическая единица уверенно распознавалась цифровыми входами выбранного устройства.

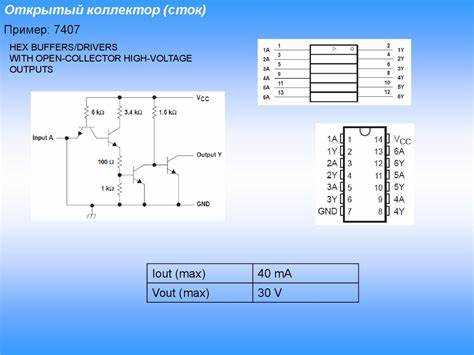

Назначение подтягивающего резистора и подбор его сопротивления

Подтягивающий резистор обеспечивает формирование логической единицы на выходе открытого коллектора. Без него при закрытом транзисторе линия остаётся разомкнутой, и цифровой вход не сможет корректно распознать высокий уровень. Резистор подключают между выходом и источником питания, выбранным с учётом типа нагрузки.

Выбор сопротивления зависит от двух параметров: тока, который транзистор может пропускать при замкнутом коллекторе, и требуемой скорости переключения линии. Для стандартных цифровых линий с 5 В используют резисторы 4,7–10 кОм. Для более быстрых сигналов сопротивление снижают до 1–2 кОм, чтобы ускорить заряд и разряд линии.

При расчёте резистора учитывают максимальный ток коллектора и допустимое падение напряжения на транзисторе. Например, при токе 10 мА и напряжении питания 5 В сопротивление выбирают так, чтобы ток через резистор не превышал допустимый предел, а напряжение логической единицы оставалось выше порога цифрового входа.

Для подключения реле или светодиодов резистор рассчитывают исходя из требуемого тока нагрузки. В схемах с несколькими параллельными выходами необходимо убедиться, что суммарный ток не превышает возможности транзисторов, чтобы резисторы подтяжки не перегревались и линии оставались стабильными.

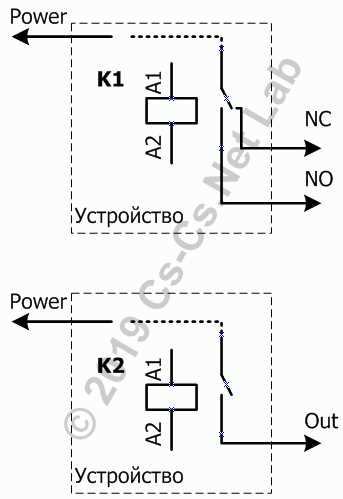

Подключение нагрузки к выходу открытый коллектор в разных схемах

Выход открытый коллектор позволяет подключать нагрузки с отдельным источником питания. Нагрузка всегда подключается между коллектором транзистора и положительным полюсом источника. Когда транзистор открыт, коллектор замыкается на землю и нагрузка активируется. Когда транзистор закрыт, линия через подтягивающий резистор удерживает высокий уровень.

Для светодиодов используют последовательный резистор, который ограничивает ток. При питании 5 В и прямом падении диода 2 В для тока 15–20 мА выбирают резистор 150–220 Ом. Это защищает как транзистор, так и светодиод от перегрузки.

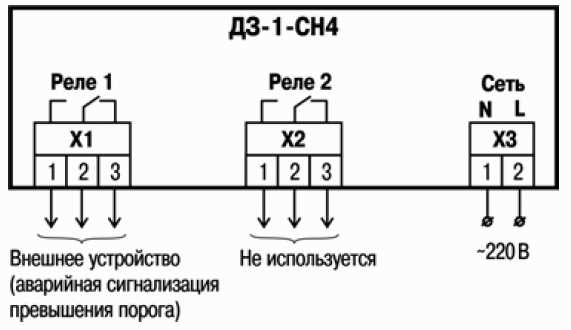

При подключении реле транзистор замыкает катушку на землю, а питание подаётся от источника, подходящего по напряжению. Для защиты от обратной ЭДС параллельно катушке ставят диод, который гасит всплески напряжения при отключении реле.

В схемах с несколькими параллельными выходами суммарный ток не должен превышать допустимый для транзисторов. Подтягивающий резистор подбирают так, чтобы высокий уровень был стабильным при подключении всех активных нагрузок. Обычно рассчитывают сопротивление исходя из максимального тока всех параллельных устройств.

Использование открытого коллектора для объединения нескольких сигналов

Выход открытый коллектор позволяет объединять несколько сигналов на одной линии методом «wired-AND». Несколько транзисторов подключают к общему коллектору через подтягивающий резистор к источнику питания. Линия принимает высокий уровень только тогда, когда все транзисторы закрыты, и опускается к нулю при открытии хотя бы одного транзистора.

Такое подключение удобно для синхронизации сигналов от разных микроконтроллеров или датчиков без дополнительной логики. При расчёте подтягивающего резистора учитывают суммарный ток всех открытых транзисторов, чтобы избежать перегрузки и обеспечить стабильное напряжение высокого уровня.

Для коротких линий цифровых сигналов обычно выбирают сопротивление 4,7–10 кОм. При длинных линиях и высоких частотах снижают сопротивление до 1–2 кОм, чтобы ускорить фронты сигнала и снизить влияние ёмкостей линии. При этом проверяют, чтобы ток через каждый транзистор оставался в пределах допустимого.

Такой способ объединения сигналов позволяет создавать логические схемы с минимальным количеством компонентов и управлять нагрузками от нескольких источников без конфликтов уровней.

Типичные ошибки при подключении и проверка работы выхода с открытым коллектором

Частая ошибка – отсутствие или неправильный подбор подтягивающего резистора. Без него линия остаётся висящей, и цифровой вход не распознаёт высокий уровень. Слишком большое сопротивление замедляет фронты сигнала, а слишком малое создаёт перегрузку транзистора и нагрев.

Некорректное подключение нагрузки – ещё одна ошибка. Нагрузку необходимо ставить между коллектором и источником питания, соответствующим требованиям по напряжению и току. Подключение к эмиттеру или к земле может вызвать короткое замыкание и повредить транзистор.

При проверке работы выхода измеряют напряжение на коллекторе в двух состояниях:

• Транзистор открыт: напряжение должно быть близким к 0 В, ток не превышает допустимого для транзистора.
• Транзистор закрыт: напряжение должно соответствовать уровню источника питания минус падение на подтягивающем резисторе.

Дополнительно проверяют стабильность сигнала при подключении всех запланированных нагрузок и учитывают возможные суммарные токи при параллельном подключении нескольких выходов. Измерения проводят осциллографом или мультиметром для контроля фронтов и уровней.

Правильная проверка и соблюдение схемы подключения предотвращает просадки напряжения, перегрев транзистора и сбои цифровых сигналов.

Вопрос-ответ:

Что такое выход открытый коллектор и чем он отличается от обычного цифрового выхода?

Выход открытый коллектор формируется на базе транзистора, у которого коллектор разомкнут, а эмиттер соединён с общим проводом. В отличие от обычного цифрового выхода, он не выдаёт высокий уровень самостоятельно — для формирования логической единицы нужен внешний подтягивающий резистор. Такой выход позволяет управлять нагрузками с отдельным питанием и объединять несколько сигналов на одной линии.

Как правильно подобрать подтягивающий резистор для выхода открытый коллектор?

Подтягивающий резистор соединяет выход с источником питания и формирует высокий уровень. Его сопротивление выбирают с учётом тока через транзистор при замкнутом коллекторе и желаемой скорости переключения линии. Для 5 В цифровых линий обычно используют 4,7–10 кОм, для ускорения фронтов сигнала или при длинных проводах сопротивление снижают до 1–2 кОм. Слишком малое сопротивление создаёт перегрузку транзистора, слишком большое замедляет сигнал.

Можно ли подключать несколько устройств к одному выходу открытый коллектор?

Да, выход открытый коллектор позволяет объединять несколько сигналов на одной линии методом «wired-AND». Несколько транзисторов подключают к общему коллектору через один подтягивающий резистор. Линия принимает высокий уровень только если все транзисторы закрыты, и опускается к нулю при открытии любого из них. При этом нужно следить, чтобы суммарный ток через все транзисторы не превышал их допустимый предел.

Как подключить реле или светодиод к выходу открытый коллектор?

Нагрузка подключается между коллектором транзистора и источником питания. Для светодиодов добавляют последовательный резистор, чтобы ограничить ток и защитить диод и транзистор. Для реле важно использовать диод параллельно катушке для подавления обратной ЭДС при отключении. Напряжение источника питания выбирают в соответствии с требованиями нагрузки, не превышая допустимый ток транзистора.

Какие ошибки чаще всего встречаются при использовании выхода открытый коллектор?

Основные ошибки: отсутствие или неправильный подбор подтягивающего резистора, что приводит к висящей линии или перегрузке транзистора; неправильное подключение нагрузки между коллектором и эмиттером, что может вызвать короткое замыкание; превышение суммарного тока при параллельном подключении нескольких устройств. Проверка работы включает измерение напряжений при открытом и закрытом транзисторе, контроль фронтов сигнала и соответствие тока допустимым параметрам транзистора.

Как выход открытый коллектор формирует логические уровни без собственного источника высокого напряжения?

Выход открытый коллектор использует транзистор, у которого коллектор выведен наружу, а эмиттер соединён с общим проводом. Логический ноль формируется, когда транзистор открыт и замыкает линию на землю. Логическая единица формируется через внешний подтягивающий резистор, который соединяет коллектор с источником питания. Таким образом, высокий уровень создаётся только внешним компонентом, что позволяет подключать нагрузки с разными напряжениями.

Можно ли соединять несколько выходов открытый коллектор на одной линии и как это правильно сделать?

Да, несколько выходов открытый коллектор можно объединять на одной линии методом «wired-AND». Для этого коллекторы всех транзисторов соединяют вместе и подключают к одному подтягивающему резистору, который идёт к источнику питания. Линия будет высокой только если все транзисторы закрыты, и опускаться к нулю при открытии любого из них. При этом важно просчитать суммарный ток через все транзисторы и выбрать резистор так, чтобы высокий уровень сохранялся стабильным для всех подключённых устройств.
