Где в камазе найти 12 вольт для магнитолы

Большинство моделей КамАЗ работают от бортовой сети 24 В, поэтому установка магнитолы, рассчитанной на 12 В, требует точного выбора точки подключения. Ошибочное соединение может привести к выходу устройства из строя. Перед началом работ важно понимать схему питания конкретной модели грузовика и проверить напряжение мультиметром.

Некоторые КамАЗы имеют штатную линию на 12 В, предназначенную для дополнительного оборудования. Если такой линии нет, питание можно организовать через понижающий преобразователь с 24 В на 12 В. Устройство подключается к основной сети и обеспечивает стабильное питание магнитолы, защищая её от скачков напряжения.

Для безопасного подключения стоит определить, какие цепи остаются активными при выключенном зажигании, а какие обесточиваются. Это поможет правильно выбрать провод для питания и избежать разряда аккумуляторов. При монтаже необходимо установить дополнительный предохранитель и использовать провода подходящего сечения для устойчивой работы системы.

Проверка наличия штатной линии питания 12 В на разъёме магнитолы

Перед установкой новой магнитолы стоит убедиться, есть ли на штатном разъёме КамАЗа линия питания 12 В. Для этого понадобится цифровой мультиметр. Измерения проводятся между контактами питания и массой при включённом зажигании. Если прибор показывает около 12 В, питание можно использовать напрямую.

На большинстве КамАЗов разъём магнитолы рассчитан на 24 В, но в некоторых модификациях присутствует вспомогательная цепь 12 В для радиосистем или навигации. Её часто можно найти на жгуте проводов под панелью приборов, обозначенную цветом или маркировкой «AUDIO» или «ACC».

Если напряжение на контактах выше 12 В, подключение напрямую недопустимо. В таком случае требуется установка понижающего преобразователя с защитой от перегрузки и стабилизацией напряжения. После проверки измерения стоит записать результаты и отметить используемый провод, чтобы исключить ошибки при подключении.

Использование понижающего преобразователя с 24 В на 12 В

Если в электросистеме КамАЗа отсутствует штатная линия 12 В, питание магнитолы можно организовать через понижающий преобразователь. Это устройство подключается к цепи 24 В и выдаёт стабильные 12 В, подходящие для питания автомагнитолы. Подбор модели следует проводить по мощности и максимальному току нагрузки, с запасом не менее 20% от потребления устройства.

Подключение выполняется через отдельный предохранитель, установленный на линии питания 24 В. Провод «плюс» подводится к входу преобразователя, а «минус» соединяется с кузовом автомобиля. Выходные контакты 12 В подключаются к проводке магнитолы, при этом важно соблюдать полярность и надёжно фиксировать соединения.

Для выбора подходящего преобразователя можно ориентироваться на следующие параметры:

Корпус преобразователя необходимо закрепить в месте с вентиляцией, вдали от источников тепла и влаги. После установки рекомендуется проверить выходное напряжение мультиметром при включённой нагрузке, чтобы убедиться в стабильности питания.

Определение безопасных точек подключения к электросистеме КамАЗа

Перед подключением магнитолы важно точно определить точки, где можно безопасно взять питание 12 В. Основное правило – использовать участки цепи, защищённые предохранителями и рассчитанные на дополнительную нагрузку. Подключение к неподходящим точкам может привести к перегреву проводки или повреждению электрооборудования.

Для проверки состояния цепей используется мультиметр в режиме измерения постоянного напряжения. При включённом зажигании измеряются потенциалы на контактах разъёмов и клеммах под панелью приборов. Безопасными считаются провода, на которых появляется напряжение только при включённом зажигании, например линии питания аксессуаров (ACC).

Нельзя подключаться к цепям, связанным с управлением освещением, контрольными лампами и датчиками. Рекомендуется использовать отдельную точку массы на кузове – зачистить место под болт, обработать антикоррозийным средством и плотно зафиксировать контакт. Такой подход обеспечивает стабильное питание и предотвращает помехи в работе аудиосистемы.

Подключение через замок зажигания для автоматического включения магнитолы

Чтобы магнитола включалась вместе с зажиганием, питание следует подключить через контактную группу замка. Такой способ позволяет избежать постоянного потребления тока и исключает разряд аккумуляторов при длительной стоянке.

Для реализации схемы подключения выполняются следующие шаги:

1. Определить провод, на котором появляется напряжение только после поворота ключа зажигания. Проверить значение мультиметром – должно быть около 24 В.
2. Подключить этот провод к входу понижающего преобразователя, обеспечивающего выход 12 В для магнитолы.
3. Соединить выход преобразователя с проводом ACC магнитолы, а постоянный провод питания – с отдельной линией 12 В через предохранитель.
4. Массу соединить с ближайшей точкой кузова с надёжным контактом.
5. Проверить, чтобы магнитола включалась только при активном зажигании и выключалась при его отключении.

Для дополнительной защиты рекомендуется установить отдельный предохранитель на линии питания, ближе к источнику напряжения. Это предотвратит повреждения при коротком замыкании или скачках тока.

Проверка предохранителей и цепей питания перед установкой

Перед подключением магнитолы необходимо убедиться, что цепи питания исправны и защищены соответствующими предохранителями. Это предотвращает перегрузки и короткие замыкания при работе устройства. Проверка выполняется с помощью мультиметра или контрольной лампы при выключенном и включённом зажигании.

Сначала нужно определить, какой предохранитель отвечает за цепь аксессуаров (ACC) и линию постоянного питания. Номинал предохранителя должен соответствовать мощности потребителя. Если на схеме КамАЗа указано 10–15 А, заменять элемент на более высокий нельзя – это приведёт к перегреву проводки.

После визуальной проверки извлекаются предохранители и проверяются на целостность. При обнаружении потемнения или повреждения вставок элемент необходимо заменить. Также важно осмотреть контакты в держателях – окисление ухудшает проводимость и вызывает просадку напряжения на линии 12 В.

Если на проверяемом участке отсутствует напряжение, следует проверить целостность провода от аккумулятора до распределительной коробки. При необходимости можно проложить отдельную линию с предохранителем, чтобы обеспечить стабильное питание магнитолы.

Монтаж дополнительного предохранителя в цепь 12 В

Для защиты магнитолы при подключении к электросистеме КамАЗа рекомендуется установить отдельный предохранитель в цепь 12 В. Это предотвращает повреждение проводки и устройства при коротком замыкании или перегрузке.

Последовательность монтажа предохранителя:

1. Выбрать предохранитель с номиналом на 20–30% выше максимального потребления магнитолы. Например, если ток устройства 5 А, ставится предохранитель 6–7 А.
2. Проложить провод от источника 12 В до держателя предохранителя. Провод должен соответствовать сечению, рассчитанному на ток нагрузки.
3. Установить держатель предохранителя в доступном месте под панелью или рядом с магнитолой, чтобы его можно было быстро заменить при необходимости.
4. Подключить выход предохранителя к входу магнитолы, соблюдая полярность и надёжность соединений.
5. После монтажа проверить мультиметром наличие напряжения на магнитоле при включённом зажигании и отсутствие короткого замыкания.

Дополнительный предохранитель увеличивает надёжность системы, снижает риск повреждений и позволяет безопасно использовать магнитолу на КамАЗе с нестандартной линией 12 В.

Выбор сечения и длины проводов для подключения магнитолы

При подключении магнитолы к 12 В в КамАЗе важно правильно подобрать сечение и длину проводов. Неподходящий провод вызывает просадку напряжения, нагрев и может привести к повреждению оборудования.

Сечение проводов выбирается исходя из максимального тока магнитолы и длины линии. Для устройства с потреблением до 5 А и длиной провода до 3 метров достаточно сечения 1,5 мм². Если ток достигает 10 А или длина превышает 5 метров, рекомендуется 2,5 мм². В случае использования преобразователя с более высокой нагрузкой сечение подбирается согласно паспортным данным устройства.

Длину проводов нужно минимизировать, избегая лишних изгибов и пересечений с нагревающимися элементами. Провода следует прокладывать вдоль существующих жгутов, закрепляя изоляционными хомутами, чтобы исключить трение и повреждения изоляции.

Для массы рекомендуется использовать отдельный провод того же сечения, с прочным контактом на кузове. Контакт желательно зачистить, обработать антикоррозийным средством и зафиксировать болтом. Такой подход обеспечивает стабильное напряжение и снижает риск появления помех в работе магнитолы.

Проверка работы магнитолы после подключения и устранение возможных проблем

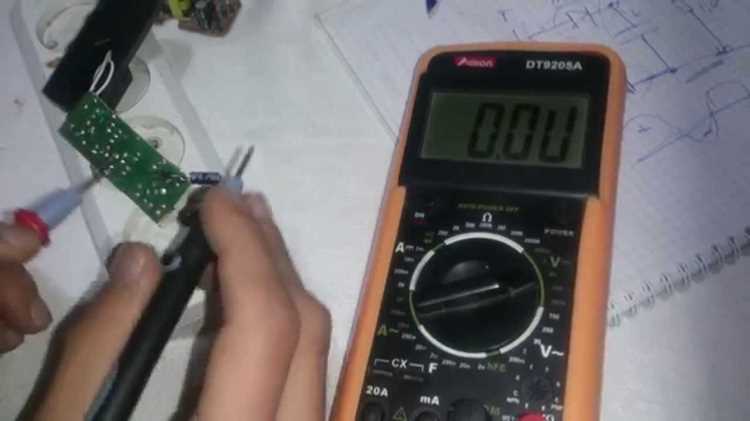

После подключения магнитолы необходимо проверить стабильность питания и корректность работы всех функций. Сначала включите зажигание и убедитесь, что устройство получает 12 В. Для этого измерьте напряжение мультиметром на входе магнитолы – оно должно находиться в пределах 12–13,8 В.

Если магнитола не включается, проверьте полярность подключения проводов. Ошибка подключения «плюс» и «минус» может привести к отсутствию питания или повреждению устройства. Также необходимо осмотреть предохранители и убедиться в их целостности.

При появлении шумов или прерываний звука проверьте качество контактов массы и входных соединений. Для устранения помех рекомендуется проложить провод питания вдали от силовых кабелей и высоковольтных линий. Если используется понижающий преобразователь, убедитесь, что он стабилизирует напряжение и не перегревается при нагрузке.

После всех проверок рекомендуется провести тестовую работу магнитолы в различных режимах – воспроизведение, радио, AUX и Bluetooth, чтобы убедиться в стабильной работе всех функций.

Вопрос-ответ:

Можно ли подключить магнитолу напрямую к 24 В сети КамАЗа?

Нет, большинство магнитол рассчитаны на 12 В, а подключение к 24 В приведёт к выходу устройства из строя. Для работы в грузовике с бортовой сетью 24 В нужно использовать понижающий преобразователь или найти штатную линию 12 В, если она предусмотрена.

Где на КамАЗе обычно находится штатная линия питания 12 В для магнитолы?

На некоторых моделях под панелью приборов есть отдельная линия 12 В для аксессуаров, часто обозначенная как ACC или AUDIO. Она активируется вместе с зажиганием и защищена предохранителем. Чтобы определить точную точку подключения, измерьте напряжение мультиметром.

Как правильно выбрать провод для подключения магнитолы?

Сечение провода зависит от потребляемого тока и длины линии. Для магнитолы с током до 5 А и длиной провода до 3 метров достаточно 1,5 мм². Если ток выше 10 А или провод длиннее 5 метров, требуется 2,5 мм². Массу нужно подключать отдельным проводом с надёжным контактом на кузове.

Зачем нужен дополнительный предохранитель при подключении магнитолы?

Дополнительный предохранитель защищает проводку и магнитолу от короткого замыкания и перегрузки. Он устанавливается на линии питания 12 В, ближе к источнику напряжения. Номинал выбирается с небольшим запасом по току, чтобы предохранитель срабатывал при реальной угрозе повреждения, но не при нормальной работе устройства.
