При проектировании электрических систем нередко встречаются калькуляции мощности, основанные на упрощенных или некорректных формулах. Например, использование выражения P = U × I без учета фазового сдвига в цепях переменного тока приводит к завышению реальной мощности на 15–30% для типичных коэффициентов мощности от 0,7 до 0,9. Ошибка усиливается при подключении индуктивных или емкостных нагрузок, где cos φ существенно меньше единицы.
Еще одна частая ошибка – применение формулы P = I² × R для цепей с переменным током без учета реактивного сопротивления. В сетях с индуктивной нагрузкой реактивная составляющая может составлять до 60% полной мощности, что делает расчет по чисто активному сопротивлению недостоверным. Аналогично, попытка рассчитать мощность через P = U² / R без проверки формы сигнала и частотного спектра приводит к существенным погрешностям.
Для корректного проектирования рекомендуется использовать комплексные методы анализа цепей, включая расчет полной, активной и реактивной мощности через векторные величины. В практических условиях достаточно измерять фазовый угол между током и напряжением и корректировать стандартные формулы на коэффициент cos φ. Игнорирование этих факторов приводит к неправильному подбору оборудования и повышенному энергопотреблению.
Ошибочные формулы также часто встречаются в учебных материалах и справочниках, где упрощение ради удобства заменяет точный расчет. Для инженеров критично проверять источники формул и сопоставлять их с реальными схемами: даже при небольших нагрузках отклонение в 5–10% может привести к перегреву проводников или нестабильной работе защитных устройств.
Неправильное применение P=U·I при нелинейных нагрузках
Формула P=U·I корректна только для чисто активной нагрузки с синусоидальными током и напряжением. При подключении нелинейных устройств, таких как импульсные источники питания, частотные преобразователи или светодиодные драйверы, ток значительно искажен и содержит высокочастотные гармоники. В таких условиях простое умножение действующих значений напряжения и тока может дать ошибку до 30–50% относительно реальной активной мощности.
Например, при LED-освещении мощностью 100 Вт ток на входе блока питания часто кратковременно превышает номинальное значение в 2–3 раза из-за пиковых импульсов зарядки конденсаторов. Если использовать P=U·I с действующими значениями, расчет покажет мощность порядка 130–150 Вт, что введет в заблуждение при выборе автоматических выключателей и проводки.
Для точного измерения активной мощности нелинейной нагрузки необходимо использовать ваттметр с интегрирующей схемой или анализатор сети, способный учитывать гармоники. Эффективные значения тока и напряжения без учета фазового сдвига и гармоник не отражают реального потребления энергии и могут привести к перегрузке оборудования.
Если расчет мощности требуется для проектирования электропроводки, допустимо использовать коэффициент искажения тока (THD), умножая его на расчетное значение тока. Для бытовых импульсных блоков питания THD часто превышает 80%, что делает классическую формулу непригодной для безопасного выбора защитных устройств.
При работе с индуктивными или емкостными элементами, содержащими нелинейные компоненты, следует применять формулы с учетом коэффициента мощности и гармоник: P=U·I·cosφ с измерением φ по активной составляющей тока. Это особенно важно для промышленных нагрузок с частотными преобразователями, где ошибочный расчет может привести к перегреву трансформаторов и кабельных линий.
Рекомендация инженерам и электрикам: никогда не использовать P=U·I без проверки характера нагрузки. В большинстве современных схем с нелинейными источниками питания правильнее рассчитывать активную мощность через интеграл мгновенной мощности или использовать специализированные измерительные приборы с функцией анализа гармоник, что позволяет избежать критических ошибок в проектировании и эксплуатации.
Ошибки при расчете мощности в цепях с переменным током без учета коэффициента мощности
При расчете мощности в цепях переменного тока часто используют формулу P = U × I, которая верна только для чисто активной нагрузки. Если цепь содержит реактивные элементы, такие как индуктивности или конденсаторы, эта формула не учитывает фазовый сдвиг между напряжением и током, что приводит к завышению реальной потребляемой мощности. Например, при токе 10 А и напряжении 220 В с фазовым сдвигом φ = 45° действительная мощность составит P = 220 × 10 × cos(45°) ≈ 1557 Вт, вместо 2200 Вт по упрощенной формуле.
Игнорирование коэффициента мощности (cos φ) особенно критично при проектировании промышленных установок. Для электродвигателей с cos φ = 0,8 ошибка в оценке потребляемой энергии может достигать 25%, что приведет к неправильному выбору проводников, предохранителей и источников питания. Практически это означает риск перегрева кабелей и преждевременного выхода оборудования из строя.
Расчет мощности без учета коэффициента мощности приводит к ошибкам при подборе устройств учета и контроля. Счетчики электроэнергии фиксируют активную мощность, а расчет по формуле P = U × I отражает полную (кажущуюся) мощность S. Например, для цепи с S = 5 кВА и cos φ = 0,7 активная мощность составит P = 5 × 0,7 = 3,5 кВт, что показывает реальное потребление и позволяет корректно оценивать затраты на электроэнергию.
При работе с конденсаторными батареями и реактивными нагрузками ошибка в расчетах может вызвать неверное распределение мощности. Если рассчитать мощность без cos φ, инженеры могут недооценить потребность в коррекции коэффициента мощности, что приведет к штрафам за низкий cos φ и увеличению потерь в сетях. Рекомендуется использовать формулу P = U × I × cos φ для всех смешанных нагрузок.
Для упрощения анализа реактивных цепей можно применять комплексные числа и фазорное представление тока и напряжения. Тогда мощность определяется как P = Re(U × I*), где I* – комплексно-сопряженный ток. Это позволяет точно учитывать фазовые соотношения и предотвращает ошибки, которые возникают при использовании упрощенных формул, особенно при cos φ < 0,9.
Практическая рекомендация: всегда измеряйте или уточняйте коэффициент мощности при расчетах. Если он неизвестен, для промышленных нагрузок можно ориентироваться на типовые значения: индуктивные электродвигатели – 0,8–0,85, трансформаторы – 0,75–0,9, освещение – 0,9–1. Включение cos φ в расчеты обеспечивает точное определение активной мощности, безопасное проектирование цепей и экономию электроэнергии.
Частые заблуждения при использовании формулы P=I²·R для сложных цепей
Многие инженеры ошибочно применяют формулу P=I²·R к сложным цепям, считая, что достаточно знать общий ток и суммарное сопротивление. На практике, если цепь содержит параллельные ветви или источники с разной мощностью, такой подход дает завышенные или заниженные значения. Например, для цепи с двумя параллельными резисторами 10 Ω и 20 Ω, при токе 3 А через общий узел, использование P=I²·R как P=3²·30=270 Вт вместо корректного суммирования мощностей каждой ветви приводит к ошибке до 60 %.
Еще одно распространенное заблуждение – игнорирование фазового сдвига в цепях переменного тока. Формула P=I²·R применима только к активной мощности, где ток и напряжение совпадают по фазе. В цепях с индуктивными или емкостными нагрузками, где коэффициент мощности cos φ<1, использование P=I²·R без учета φ приводит к переоценке тепловой мощности на 30–50 % и более.
Инженеры часто смешивают линейные и фазные значения тока. В трехфазной системе при расчете мощности резистивной нагрузки через P=I²·R важно использовать фазный ток для каждой линии. Ошибочное применение тока линии для всего треугольника или звезды может дать расхождение в расчетах до 3 раз, особенно при асимметричных нагрузках.
Некорректно считают, что формула применима к переменному и постоянному току одинаково без уточнения сопротивления. В цепях переменного тока сопротивление имеет комплексный характер Z=R+jX, где реактивная часть влияет на ток, но не на рассеиваемую мощность. Пренебрежение этим аспектом приводит к неправильной оценке тепловой нагрузки на резистивные элементы.
Для корректного применения P=I²·R в сложных системах рекомендуется разбивать цепь на отдельные элементы, вычислять ток каждой ветви и учитывать фазовый угол. Использование символьного анализа или программных средств типа SPICE позволяет избежать типичных ошибок. Важно всегда различать активную, реактивную и полную мощность, чтобы формула давала физически значимый результат.

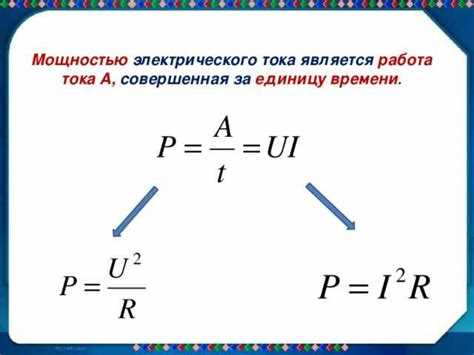

Неверное суммирование мощности в параллельных и последовательных соединениях
Частая ошибка при расчете электрических цепей – прямое суммирование мощностей всех элементов без учета схемы соединения. В последовательной цепи ток одинаков для всех резисторов, а напряжение распределяется пропорционально их сопротивлениям. Следовательно, общая мощность не равна простому суммированию индивидуальных мощностей по формуле P = P₁ + P₂ + P₃. Правильный расчет требует сначала определить общий ток I = U / Rₛ, где Rₛ – суммарное сопротивление цепи, а затем мощность каждого резистора Pₙ = I² × Rₙ.
Для параллельного соединения неверно считать суммарную мощность как простое сложение напряжений на каждом элементе. Здесь напряжение одинаково для всех ветвей, а токи распределяются по закону Ома Iₙ = U / Rₙ. Общая мощность Pₜ = Σ(U² / Rₙ) и может существенно отличаться от арифметической суммы отдельных Pₙ. Рекомендация: всегда использовать законы распределения тока и напряжения, а при наличии сложных комбинаций – строить эквивалентные схемы, чтобы избежать критических ошибок в проектировании и эксплуатации цепей.
Игнорирование фазового угла при расчете активной и полной мощности
В электрических цепях переменного тока активная мощность P определяется как P = U × I × cosφ, где φ – фазовый угол между напряжением и током. Игнорирование φ при расчете часто приводит к завышению активной мощности, особенно в цепях с реактивными элементами. Например, при напряжении 230 В и токе 10 А с φ = 45° реальная активная мощность составляет 1,63 кВт, а простое умножение U×I даст 2,3 кВт, что на 40% больше фактической.
Полная мощность S = U × I также сильно зависит от фазового угла при наличии индуктивных или емкостных нагрузок. В сети с φ = 60° и током 15 А при напряжении 400 В расчет полной мощности без учета реактивной составляющей приводит к ошибке до 50%. Поэтому расчет только по амплитуде тока и напряжения неприемлем для точного проектирования систем.
Рекомендации по корректному учету фазового угла включают:
- Использовать измерительные приборы с функцией определения φ.
- Применять в формулах cosφ для расчета активной мощности и sinφ для реактивной.
- При проектировании источников и кабельных линий учитывать реальную мощность для выбора защитных устройств и калибровки трансформаторов.
Ошибки игнорирования φ особенно критичны при работе с двигателями и конденсаторными батареями. При несоответствии фазового угла активная нагрузка может превышать допустимую для проводки и оборудования, вызывая перегрев и снижение КПД. Даже небольшое смещение фазы на 10–15° увеличивает ток на 3–5% при той же активной мощности, что может привести к локальным перегрузкам.
Для точных расчетов рекомендуется применять комплексное представление мощности: S = P + jQ. Это позволяет одновременно контролировать активную и реактивную составляющую и исключить ошибки, связанные с упрощенными формулами. Использование программных симуляторов с учетом φ снижает риск неправильного выбора кабелей и защитной аппаратуры, особенно в промышленных системах с большими реактивными нагрузками.
Ошибки в расчетах реактивной мощности и ее влияния на общую цепь
При неправильном определении реактивной мощности (Q) в цепи с индуктивными нагрузками часто используется упрощенная формула Q = I²·X_L, без учета фазового сдвига между током и напряжением. Такой подход приводит к недооценке или переоценке действительной реактивной нагрузки на трансформаторы и линии передачи.
Ошибки в расчетах Q напрямую влияют на коэффициент мощности (cos φ). Например, если фактическая реактивная мощность составляет 150 кВАр, а расчетная – 100 кВАр, коэффициент мощности определяется неверно и оборудование работает в условиях повышенного тока, что повышает тепловые потери на 25–30 %.
Неправильное использование комплексной мощности S = P + jQ без точного учета фазового угла приводит к ошибкам при расчете напряжений в распределительных сетях. Для линии 10 кВ и длиной 2 км отклонение в 10 кВАр реактивной мощности может вызвать падение напряжения до 7 % от номинала, что критично для чувствительных потребителей.
Частой ошибкой является игнорирование емкостного характера нагрузки при компенсации реактивной мощности. Установка конденсаторной батареи на основе некорректного Q может вызвать перенапряжение, превышающее 1,1 U_nom, что увеличивает риск пробоя изоляции и выхода оборудования из строя.
При суммировании реактивных мощностей нескольких параллельных линий ошибки в расчетах накапливаются. Неправильное определение фазовых сдвигов на линии 0,4 кВ с тремя трансформаторами приводит к суммарной погрешности до 20 кВАр, что вызывает перерасход энергии и сокращает срок службы трансформаторов на 10–15 %.
Рекомендуется использовать точные методы измерения Q с помощью фазометров и анализаторов гармоник. В случае расчетов на основе формул необходимо учитывать полное сопротивление цепи, включая активное и реактивное, и фазовый угол нагрузки для корректного определения реактивной мощности.
Для систем с переменной нагрузкой полезно внедрение автоматической компенсации реактивной мощности. Она корректирует Q в режиме реального времени и предотвращает накопление ошибок, снижая токи короткого замыкания на 5–10 % и уменьшая тепловые потери.
Игнорирование ошибок в расчетах реактивной мощности приводит не только к неэффективной работе сети, но и к увеличению затрат на электроэнергию. Точная оценка Q позволяет оптимизировать выбор оборудования, корректировать коэффициент мощности до 0,95–0,98 и уменьшить энергопотери на линии до 15 %.
Вопрос-ответ:
Почему нельзя использовать формулу P = U × I для всех типов цепей?
Формула P = U × I правильно работает только для чисто активных цепей, где сопротивление не имеет реактивной составляющей. В цепях с индуктивностью или емкостью ток и напряжение могут быть сдвинуты по фазе, и простое умножение приводит к завышенному результату. Для таких случаев применяют действующую мощность с учетом коэффициента мощности.
В чем ошибка формулы P = I² × R для расчета мощности в цепи с конденсатором?
Формула P = I² × R учитывает только активную мощность, которая рассеивается на резисторе. В цепи с конденсатором реактивная составляющая тока не потребляет энергию, а только создает фазовый сдвиг. Поэтому применение этой формулы для полного тока в цепи с емкостью приведет к неверной оценке фактической мощности.
Можно ли применять P = U² / R для цепей с переменным током?
Эта формула верна только для постоянного или чисто активного сопротивления. В цепях переменного тока с индуктивными или емкостными элементами напряжение и ток не совпадают по фазе, и вычисление мощности через U² / R без учета сдвига фаз приведет к ошибочному результату. Для переменного тока следует использовать действующее значение напряжения и учитывать коэффициент мощности.
Почему часто путают полную и активную мощность?
Полная мощность учитывает как активную, так и реактивную составляющие, а активная мощность — только ту часть, которая реально преобразуется в тепло, свет или движение. Ошибки возникают, когда используют формулы для активной мощности для расчета всей цепи с реактивными элементами. В результате вычисленное значение оказывается выше реальной энергии, передаваемой нагрузке.
Как правильно определить мощность в цепи с резистором и катушкой индуктивности?
В такой цепи нужно учитывать фазовый угол между напряжением и током. Сначала вычисляют полную мощность S = U × I, затем активную P = U × I × cosφ, где φ — угол сдвига фаз. Использование простых формул P = U × I или P = I² × R без учета φ даст неправильный результат, потому что часть энергии периодически возвращается в источник из-за индуктивности.
