MIPI DSI – это интерфейс передачи данных между графическим контроллером и дисплеем, разработанный организацией MIPI Alliance для устройств с ограниченным пространством и энергопотреблением. Он используется в смартфонах, планшетах, умных часах, автомобильных панелях и других компактных системах, где требуется высокая скорость обмена изображениями при минимальных потерях.

Интерфейс основан на дифференциальных линиях, которые передают данные с высокой частотой – до нескольких гигабит в секунду. Такой подход позволяет добиться стабильной передачи видеоинформации при низком уровне электромагнитных помех. MIPI DSI работает по принципу последовательной передачи, что снижает количество проводников и упрощает разводку платы.

Для подключения дисплея к контроллеру используется несколько линий данных (обычно от одной до четырех) и одна тактовая линия. Количество каналов определяет пропускную способность, а выбор режимов High-Speed и Low-Power регулирует энергопотребление системы. Это дает возможность адаптировать работу интерфейса под конкретные задачи: отображение динамичного видео или статичных изображений.

Понимание принципов работы MIPI DSI помогает при выборе дисплея для встраиваемых проектов, настройке драйверов и проектировании печатных плат. Корректная реализация интерфейса напрямую влияет на стабильность изображения, скорость отклика и срок службы оборудования.

Назначение интерфейса MIPI DSI в мобильных и встраиваемых устройствах

Интерфейс MIPI DSI предназначен для высокоскоростной передачи графических данных от процессора к дисплею без использования громоздких параллельных шин. Он обеспечивает компактное подключение с минимальным числом контактов, что критично для мобильных устройств и встроенных систем с ограниченным пространством на плате.

Главная задача MIPI DSI – передача изображения в формате RGB или YUV по последовательным линиям с частотой до нескольких гигабит в секунду. Такой способ соединения снижает уровень электромагнитных помех и энергопотребление, сохраняя стабильность сигнала даже при высокой плотности компонентов.

В мобильных устройствах интерфейс используется для связи дисплея с системным процессором или GPU, обеспечивая плавное обновление изображения и поддержку высоких разрешений при низком токе потребления. В автомобильных и промышленных системах MIPI DSI применяют для подключения экранов приборных панелей, мультимедийных модулей и операторских панелей, где требуется высокая надежность и устойчивость к помехам.

Благодаря унифицированной структуре, интерфейс упрощает разработку аппаратных решений: производители могут использовать стандартные контроллеры и драйверы без необходимости адаптации под конкретный дисплей. Это ускоряет проектирование и снижает риск ошибок при интеграции экранов в новые устройства.

Как формируется и передается видеосигнал по линиям MIPI DSI

Передача видеосигнала в интерфейсе MIPI DSI основана на последовательной отправке данных по дифференциальным линиям. Контроллер преобразует изображение из кадрового буфера в поток пакетов, включающих служебные и графические данные. Эти пакеты передаются по каналам данных синхронно с тактовым сигналом, который обеспечивает точную привязку битов и строк изображения.

Каждый пакет данных MIPI DSI содержит заголовок, полезную нагрузку и контрольную сумму. Заголовок определяет тип передаваемой информации – командный или видеопакет. Контрольная сумма вычисляется по CRC и гарантирует целостность данных при высокой скорости передачи.

Формирование видеопотока может происходить в двух режимах: Video mode и Command mode. В первом случае изображение передается непрерывно с постоянной частотой обновления кадров, а во втором – дисплей обновляется только по команде контроллера, что снижает энергопотребление при статичном контенте.

Скорость передачи регулируется числом линий данных и их частотой. При использовании четырёх линий каждая может работать на скорости до 1,5–2,5 Гбит/с, что позволяет отображать видео в разрешении Full HD и выше. Для стабильной работы требуется точная настройка тактового генератора, согласование импеданса и минимизация длины трасс между контроллером и дисплеем.

Роль каналов данных и тактового канала в работе интерфейса

Интерфейс MIPI DSI использует отдельные линии для передачи данных и синхронизации. Основу соединения составляют одна дифференциальная пара Clock Lane и от одной до четырёх пар Data Lane. Тактовая линия задаёт ритм передачи, а линии данных обеспечивают последовательную отправку видеопакетов.

Тактовый канал формирует синхроимпульсы, по которым дисплей и контроллер определяют начало и конец каждого бита. От стабильности этой линии зависит точность декодирования видеосигнала. Нарушения фазы или амплитуды тактового сигнала приводят к смещению изображения и потере кадров.

Каналы данных работают синхронно с тактовым сигналом и распределяют поток информации между собой. Контроллер может использовать одну линию при невысоком разрешении или четыре – при передаче изображений формата Full HD и выше. Такое масштабирование позволяет балансировать между пропускной способностью и энергопотреблением.

Каждая линия данных функционирует в двух состояниях: Low-Power для передачи команд и High-Speed для видеопотока. Переключение между ними выполняется динамически, что снижает тепловую нагрузку и оптимизирует энергозатраты. При трассировке печатной платы важно обеспечить одинаковую длину всех линий и согласование импеданса, чтобы исключить искажения сигнала.

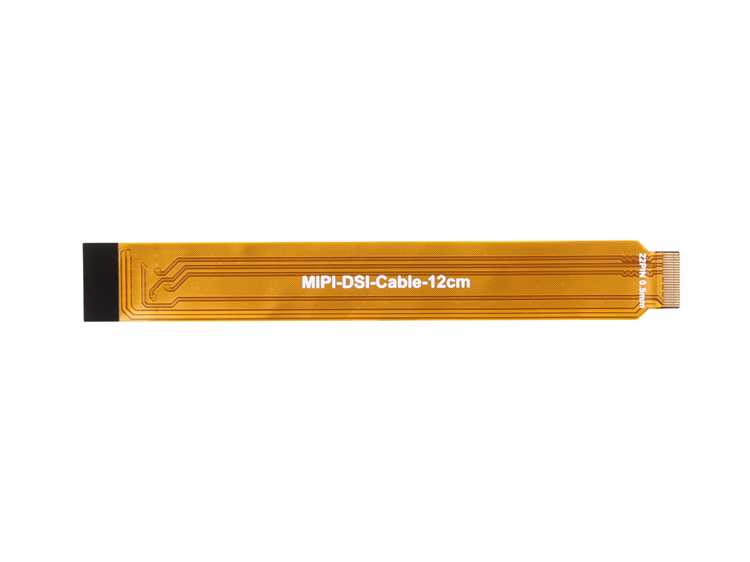

Как различаются режимы High-Speed и Low-Power при передаче данных

Интерфейс MIPI DSI поддерживает два режима работы линий – High-Speed (HS) и Low-Power (LP). Они используются для разных типов передачи и позволяют управлять энергопотреблением без снижения стабильности соединения.

Режим High-Speed применяется для отправки видеопотока. В этом состоянии линии переходят в дифференциальный режим с высоким уровнем сигнала и скоростью до 2,5 Гбит/с на одну линию. Передача происходит с минимальными интервалами между битами, что обеспечивает стабильное обновление изображения при высокой частоте кадров. Для поддержания качества сигнала требуется точная настройка согласования импеданса и минимизация перекрёстных наводок на плате.

Режим Low-Power используется при передаче управляющих команд и данных настройки дисплея. В этом режиме линии работают по однополярной схеме с меньшей амплитудой и скоростью передачи до нескольких мегабит в секунду. Такой подход уменьшает энергопотребление, когда экран не обновляется или устройство находится в состоянии ожидания.

Сравнение MIPI DSI с другими интерфейсами отображения – LVDS и eDP

Интерфейс MIPI DSI отличается от LVDS и eDP архитектурой передачи данных и требованиями к аппаратной реализации. DSI использует последовательные дифференциальные линии с тактовой синхронизацией, что снижает количество контактов и упрощает разводку плат, в то время как LVDS передаёт параллельные сигналы с высокой частотой, требуя больше проводников.

eDP (Embedded DisplayPort) поддерживает высокие разрешения и широкий цветовой диапазон с пропускной способностью до 8 Гбит/с на линию, что превышает стандартные возможности DSI на четырехканальной конфигурации. Однако eDP требует более сложных контроллеров и увеличивает энергопотребление, что делает его менее подходящим для компактных мобильных устройств.

MIPI DSI оптимизирован для малогабаритных и энергозависимых систем. Он позволяет передавать видео Full HD и выше с одной или четырьмя линиями данных, используя режимы High-Speed для видеопотока и Low-Power для команд, что снижает нагрузку на аккумулятор. LVDS сохраняет актуальность для промышленных дисплеев с фиксированными разрешениями, а eDP чаще применяют в ноутбуках и больших панелях, где критична максимальная пропускная способность.

При выборе интерфейса стоит учитывать тип устройства, ограничения по месту и энергии, а также требования к разрешению и цветопередаче. Для мобильных и встроенных проектов MIPI DSI обеспечивает баланс между скоростью, компактностью и стабильностью передачи.

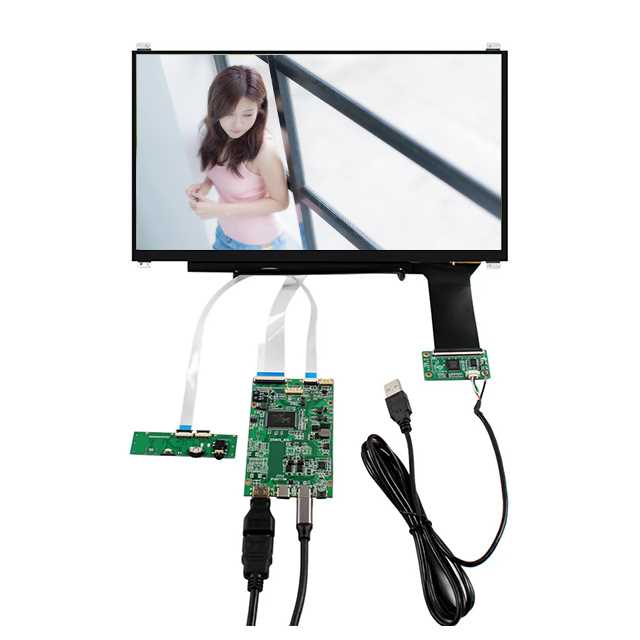

Подключение дисплея к контроллеру через MIPI DSI на практике

Подключение дисплея к контроллеру через MIPI DSI требует точного соблюдения схемы разводки и настройки линий передачи. Основные шаги включают:

1. Выбор количества каналов данных в зависимости от разрешения дисплея и требуемой частоты обновления.
2. Подключение Clock Lane и Data Lane с соблюдением одинаковой длины трасс для предотвращения смещения фаз.
3. Согласование импеданса линий с помощью контрольных резисторов и минимизация перекрёстных наводок на плате.
4. Настройка контроллера на режим передачи: High-Speed для видео и Low-Power для команд.
5. Проверка работы дисплея с тестовыми изображениями, контролем пропускной способности и стабильности передачи кадров.

Рекомендации по практической интеграции:

• Использовать экранированные кабели или слои платы для линий передачи, если длина трассы превышает несколько сантиметров.
• Минимизировать количество изгибов и пересечений линий данных и тактового сигнала.
• При многоканальной конфигурации следить за равномерной нагрузкой на каждую линию, чтобы исключить потерю синхронизации.
• Обеспечить достаточное питание дисплея и контроллера с учётом токов в момент передачи кадров высокой плотности.

Следование этим рекомендациям позволяет подключить дисплей с MIPI DSI к контроллеру без искажений изображения, обеспечить корректное обновление кадров и снизить риск аппаратных ошибок при эксплуатации.

Вопрос-ответ:

Что такое MIPI DSI и для чего он используется в устройствах?

MIPI DSI — это интерфейс передачи видеоданных между контроллером и дисплеем. Он применяется в мобильных и встроенных устройствах для передачи изображения с высокой скоростью через минимальное количество проводников, что экономит пространство на плате и снижает энергопотребление.

Как формируется видеосигнал в MIPI DSI?

Видеосигнал формируется пакетами данных, которые включают заголовок, полезную нагрузку и контрольную сумму. Контроллер разбивает изображение на строки и передает их по дифференциальным линиям данных синхронно с тактовой линией. Это обеспечивает точную передачу битов и предотвращает искажения на дисплее.

В чем отличие режимов High-Speed и Low-Power в MIPI DSI?

Режим High-Speed используется для передачи видеопотока с пропускной способностью до 2,5 Гбит/с на линию, а Low-Power — для отправки управляющих команд с низкой скоростью и амплитудой. Такое разделение позволяет снизить энергопотребление при работе со статичным изображением и поддерживать высокую скорость при динамическом контенте.

Какая роль каналов данных и тактового сигнала в работе интерфейса?

Каналы данных передают пакеты информации, а тактовый сигнал синхронизирует биты и строки изображения. Количество каналов определяет пропускную способность: чем больше линий, тем выше разрешение и частота кадров. Правильная трассировка и согласование импеданса критичны для стабильной работы интерфейса.

Как MIPI DSI отличается от LVDS и eDP?

MIPI DSI использует последовательные дифференциальные линии и минимальное количество контактов, что упрощает разводку плат. LVDS передает параллельные сигналы и требует больше проводников, а eDP обеспечивает более высокую пропускную способность и поддерживает большие дисплеи, но требует более сложных контроллеров и увеличивает энергопотребление.

Как правильно подключить дисплей к контроллеру через MIPI DSI, чтобы избежать искажений изображения?

Подключение дисплея через MIPI DSI требует точного соблюдения схемы разводки. Необходимо использовать одинаковую длину трасс для всех линий данных и тактового сигнала, чтобы исключить смещение фаз. Рекомендуется согласовать импеданс линий с помощью резисторов и минимизировать перекрёстные наводки. Для многоканальной конфигурации важно равномерно распределять нагрузку между линиями. Также стоит использовать режим High-Speed для видеопотока и Low-Power для команд. Проверка работы дисплея с тестовыми изображениями позволяет убедиться в стабильности передачи кадров и корректности цветопередачи.
