Главный и рабочий цилиндр сцепления в чем разница

Гидравлический привод сцепления состоит из двух ключевых элементов – главного и рабочего цилиндров. Они обеспечивают передачу усилия от педали к выжимному подшипнику, но выполняют разные функции и имеют разное расположение в системе. От понимания их различий зависит правильная диагностика и обслуживание узла.

Главный цилиндр устанавливается в моторном отсеке, рядом с педалью сцепления. При нажатии педали он создаёт давление в гидравлической магистрали. Это давление по трубке передаётся к рабочему цилиндру, который установлен на коробке передач и воздействует на вилку сцепления. Таким образом, главный цилиндр – источник давления, а рабочий – исполнительный механизм.

Нарушение работы любого из цилиндров проявляется по-разному: провал педали, утечка жидкости, затруднённое включение передач. Чтобы точно определить источник неисправности, важно знать конструктивные отличия каждого узла и признаки их износа. Это позволяет своевременно провести ремонт и избежать повреждения сцепления или коробки передач.

Назначение главного цилиндра сцепления в гидравлической системе

Главный цилиндр сцепления служит для преобразования механического усилия от педали в гидравлическое давление, которое передаётся по трубопроводу к рабочему цилиндру. Его задача – создать стабильное и достаточное давление для полного разъединения дисков сцепления при минимальном ходе педали.

В конструкции цилиндра предусмотрен поршень с уплотнительными кольцами, возвратная пружина и резервуар для тормозной жидкости. При нажатии педали поршень перекрывает компенсационное отверстие и выталкивает жидкость в систему, формируя давление. После отпускания педали пружина возвращает поршень в исходное положение, а жидкость через отверстие возвращается в бачок, предотвращая избыточное давление.

Надёжная работа главного цилиндра зависит от герметичности уплотнений и чистоты гидравлической жидкости. Попадание воздуха или грязи снижает давление, что приводит к неполному выключению сцепления. При обслуживании важно регулярно проверять уровень жидкости в бачке и состояние прокачного штуцера, чтобы избежать отказа привода.

Функции рабочего цилиндра сцепления при передаче усилия

Рабочий цилиндр сцепления обеспечивает преобразование давления жидкости, поступающей от главного цилиндра, в поступательное движение штока. Это движение приводит в действие вилку сцепления, которая выжимает подшипник и разъединяет диски сцепления. От точности хода штока и герметичности системы зависит плавность и полный выжим сцепления.

Внутри цилиндра расположен поршень с уплотнительными кольцами, который перемещается под давлением жидкости. Возвратная пружина возвращает его в исходное положение после отпускания педали. При малейшей утечке или повреждении манжет давление снижается, что вызывает неполное выключение сцепления и затруднённое переключение передач.

Для стабильной работы цилиндра необходимо регулярно проверять отсутствие подтёков, целостность пыльника и достаточный уровень жидкости в бачке. При износе уплотнений рекомендуется проводить замену узла или ремонт с последующей прокачкой системы для удаления воздуха.

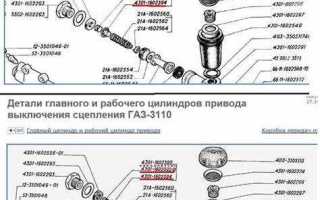

Как различается устройство главного и рабочего цилиндров

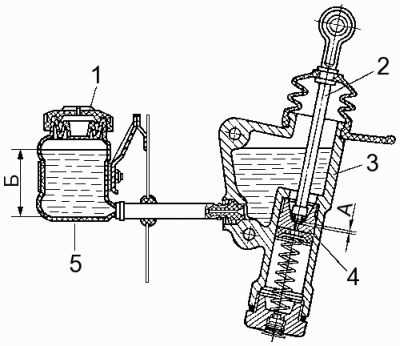

Главный и рабочий цилиндры сцепления имеют схожий принцип действия, но отличаются по конструкции и расположению. Главный цилиндр устанавливается в моторном отсеке и связан с педалью сцепления. Его корпус содержит поршень, возвратную пружину, компенсационное отверстие и бачок для жидкости. Эта конструкция предназначена для создания давления в гидравлической магистрали.

Рабочий цилиндр монтируется на корпусе коробки передач и не имеет собственного бачка. В его устройстве присутствует поршень меньшего диаметра, шток, пыльник и уплотнения. Он выполняет исполнительную функцию – преобразует давление жидкости в механическое движение вилки сцепления. Конструктивные размеры рабочего цилиндра подбираются так, чтобы обеспечить нужный ход выжимного подшипника при минимальных потерях давления.

Главный цилиндр рассчитан на стабильное создание давления, а рабочий – на точное и плавное перемещение штока. Для долговечной работы обоих узлов требуется регулярная замена жидкости и контроль герметичности соединений. При обслуживании следует использовать уплотнители и манжеты, соответствующие модели цилиндра, чтобы избежать различий в ходе педали и усилии на сцеплении.

Принцип работы каждого цилиндра в момент выжима педали

При нажатии педали сцепления механическое усилие передаётся на шток главного цилиндра. Поршень перекрывает компенсационное отверстие и начинает создавать давление в гидравлической жидкости. Объём жидкости из главного цилиндра через трубопровод направляется к рабочему цилиндру, вызывая перемещение его поршня.

В рабочем цилиндре давление жидкости толкает поршень вперёд, а шток воздействует на вилку сцепления. Вилка выжимает подшипник, который разъединяет нажимной и ведомый диски. При этом передача крутящего момента от двигателя к коробке передач временно прекращается, что позволяет переключить передачу без нагрузки.

Когда педаль отпускается, возвратная пружина главного цилиндра возвращает поршень в исходное положение, создавая разряжение. Давление в системе падает, и рабочий цилиндр под действием своей пружины и вилки возвращается обратно. Жидкость возвращается по магистрали, восстанавливая исходный объём в главном цилиндре. Такой замкнутый цикл обеспечивает точную и повторяемую работу сцепления при каждом выжиме педали.

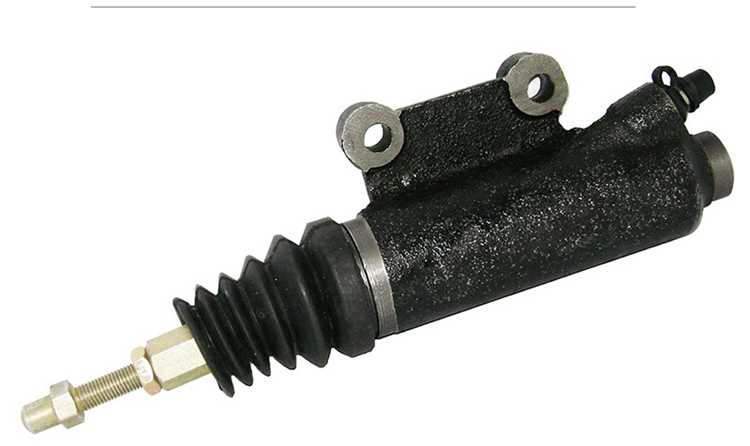

Признаки неисправности главного цилиндра сцепления

Неисправный главный цилиндр сцепления снижает давление в гидравлической системе, что напрямую влияет на работу сцепления. Основные признаки поломки включают:

• Провал педали: при нажатии педаль опускается до пола, а сцепление не полностью разъединяется.
• Подтёки жидкости: наличие следов тормозной жидкости в моторном отсеке около цилиндра или на педали.
• Пониженный уровень жидкости в бачке без видимых внешних утечек, указывающий на внутренние протечки.
• Воздух в системе: педаль становится «мягкой», ход увеличивается, передачи включаются с усилием.
• Неравномерное включение сцепления: затруднённая работа при трогании с места и переключении передач.

При появлении этих признаков рекомендуется проверить герметичность уплотнений, состояние бачка и прокачку системы. При обнаружении внутренних утечек или износа поршня замену цилиндра проводить без промедления, чтобы избежать повреждения рабочего цилиндра и дисков сцепления.

Симптомы поломки рабочего цилиндра сцепления

• Провал педали при полном нажатии, когда сцепление не полностью размыкается.
• Подтёки жидкости на корпусе цилиндра или под коробкой передач.
• Возникновение посторонних шумов при выжиме сцепления, скрежет или свист подшипника.
• Трудности при переключении передач: передачи «заедают» или включаются с усилием.
• Постоянно мягкая или «плавающая» педаль, даже после прокачки системы.

Для устранения проблем проверяют герметичность соединений, состояние пыльника и уплотнений. При обнаружении износа поршня или прокладок рабочий цилиндр рекомендуется заменить или провести капитальный ремонт, после чего обязательно прокачать гидравлическую систему, чтобы восстановить нормальное давление.

Как проверить, какой цилиндр сцепления вышел из строя

Для проверки рабочего цилиндра осматривают его корпус у коробки передач. Подтёки, трещины или следы жидкости на пыльнике указывают на его неисправность. После визуальной проверки выполняют прокачку системы: если после удаления воздуха педаль остаётся мягкой и сцепление не полностью размыкается, проблема чаще всего в рабочем цилиндре.

Дополнительно можно снять рабочий цилиндр и проверить ход штока вручную: тугой или проваливающийся ход свидетельствует о внутреннем износе или утечке. Рекомендовано проводить диагностику на холодном и прогретом двигателе, чтобы исключить влияние температурного расширения жидкости и резиновых уплотнителей.

Особенности замены и прокачки каждого цилиндра

При замене главного цилиндра сцепления необходимо снять старый узел с креплений педали и моторного отсека, установить новый цилиндр с подходящими уплотнениями и соединить его с гидравлической магистралью. После монтажа важно проверить уровень жидкости в бачке и удалить воздух из системы с помощью прокачки через штуцер на рабочем цилиндре.

Рабочий цилиндр заменяют, демонтируя его с корпуса коробки передач и снимая шток с вилки сцепления. Новая деталь устанавливается с соблюдением правильного положения поршня и герметизации соединений. После установки обязательно прокачивают систему, начиная с рабочего цилиндра, чтобы исключить воздушные пробки, которые нарушают ход педали и полное выключение сцепления.

При прокачке системы рекомендуется использовать последовательность: главный цилиндр → рабочий цилиндр, контролируя постоянный уровень жидкости и отсутствие пузырьков воздуха. Любые пропуски на соединениях или поврежденные манжеты должны быть устранены перед эксплуатацией, чтобы сохранить стабильное давление и правильную работу сцепления.

Вопрос-ответ:

В чём принципиальная разница между главным и рабочим цилиндрами сцепления?

Главный цилиндр создаёт гидравлическое давление при нажатии педали сцепления, передавая усилие через жидкость. Рабочий цилиндр получает это давление и преобразует его в механическое движение, которое выжимает сцепление. Главный цилиндр выполняет функцию источника давления, а рабочий — исполнительную.

Почему педаль сцепления может проваливаться и как определить, какой цилиндр неисправен?

Провал педали может быть вызван утечкой жидкости или износом уплотнений. Если подтёки появляются в моторном отсеке или около педали — чаще всего выходит из строя главный цилиндр. Если жидкость течёт у коробки передач или шток рабочего цилиндра ходит с нарушением герметичности — неисправен рабочий цилиндр. Прокачка системы помогает уточнить источник проблемы.

Как проверить герметичность главного цилиндра сцепления?

Для проверки герметичности необходимо контролировать уровень жидкости в бачке и отсутствие подтёков. При нажатии педали жидкость не должна уходить из цилиндра, а ход поршня должен быть плавным без провалов. Наличие воздуха в системе или падение давления указывает на утечку уплотнений или трещины корпуса.

Какие признаки указывают на износ рабочего цилиндра сцепления?

Основные признаки включают мягкую или проваливающуюся педаль, подтёки жидкости на корпусе цилиндра, скрежет или шум при выжиме сцепления, а также трудности при переключении передач. Любой из этих симптомов требует проверки штока и уплотнений, а при необходимости замены цилиндра с последующей прокачкой системы.

В чём особенность замены главного и рабочего цилиндров сцепления?

Главный цилиндр снимают с креплений педали и моторного отсека, устанавливают новый и подключают к магистрали. Рабочий цилиндр демонтируют с коробки передач и проверяют правильное положение поршня и штока. После установки любого цилиндра необходимо прокачать систему, чтобы удалить воздух и восстановить нормальное давление.

Как определить, какой цилиндр сцепления вышел из строя — главный или рабочий?

Для определения неисправного цилиндра необходимо провести визуальный осмотр и простые тесты. Сначала проверяют главный цилиндр: подтёки жидкости в моторном отсеке или возле педали, падение уровня в бачке и мягкий ход педали указывают на его проблемы. Если подтёки отсутствуют, но педаль остаётся мягкой, а передачи включаются с трудом, осматривают рабочий цилиндр у коробки передач. На нём могут быть следы жидкости, повреждённый пыльник или тугой ход штока. После визуальной проверки проводят прокачку системы: если педаль не восстанавливает нормальный ход, источник неисправности чаще всего в рабочем цилиндре. Этот способ позволяет точно определить, какой цилиндр требует ремонта или замены, и избежать ненужной замены исправного узла.
