Диод защитный для свч как работает

Защитный диод в СВЧ устройствах предназначен для предотвращения повреждений чувствительных компонентов при появлении высокочастотных импульсов напряжения. На практике в СВЧ диапазоне диоды с низкой паразитной емкостью, порядка 0,1–0,3 пФ, позволяют сохранять целостность сигнала до 18–26 ГГц.

Выбор конкретного типа диода зависит от амплитуды сигнала и допустимого уровня отраженной мощности. Для маломощных приёмников используют шоттки-диоды с током утечки менее 1 мкА, а для передатчиков мощностью выше 10 Вт применяют PIN-диоды с временем восстановления менее 1 нс.

Корректное включение диода в СВЧ тракт требует соблюдения минимальной длины соединительных проводников, обычно не более 2 мм, чтобы паразитная индуктивность не превышала 0,2 нГн и не искажала форму импульса. Для высоких частот важна ориентация диода: катод должен быть подключен к узлу с наименьшей реактивной нагрузкой.

Тестирование защитных диодов проводится через измерение напряжения пробоя и времени отклика на импульс с фронтом 100–200 пс. Диоды, не прошедшие эти параметры, вызывают снижение изоляции линии и рост отраженной мощности выше 10 %.

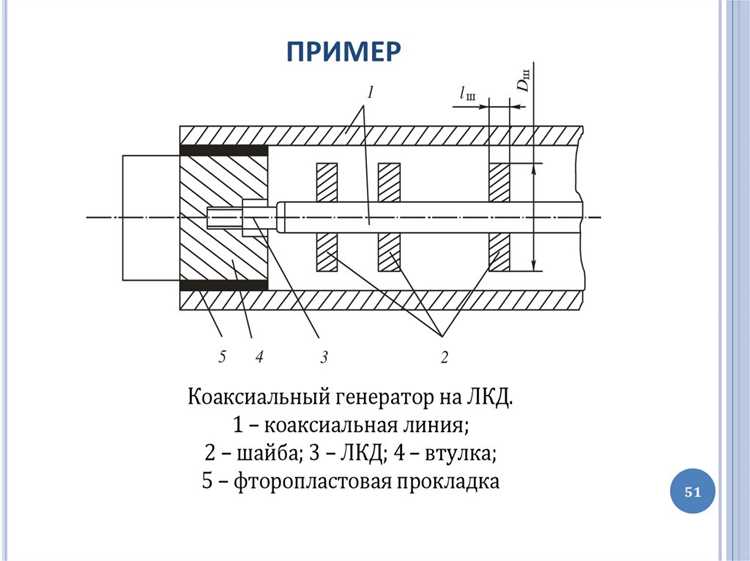

Типы защитных диодов, используемых в СВЧ схемах

В СВЧ схемах чаще всего применяются шоттки-диоды и PIN-диоды. Шоттки-диоды обладают низкой прямой ёмкостью, 0,05–0,3 пФ, и быстрым временем отклика менее 50 пс, что делает их подходящими для маломощных приёмников и детекторов сигналов до 20 ГГц. Их прямое сопротивление в открытом состоянии составляет 0,5–1 Ом, что минимизирует потери сигнала.

PIN-диоды имеют более высокую допустимую мощность и линейную характеристику на частотах до 30 ГГц. Они выдерживают импульсы до 50 Вт при коротких интервалах и время восстановления 0,5–2 нс. Включение PIN-диодов в цепь требует согласования с согласующими элементами, чтобы паразитная индуктивность не превышала 0,3 нГн.

Также применяются варикапы и диоды с лавинным пробоем для защиты от резких скачков напряжения. Варикапы используют для динамического ограничения амплитуды сигнала, а лавинные диоды – для гашения импульсов с фронтом менее 100 пс. Выбор типа зависит от мощности сигнала, рабочей частоты и допустимого уровня потерь в СВЧ тракте.

Выбор диода по рабочей частоте и мощности сигнала

При подборе защитного диода для СВЧ устройств необходимо учитывать максимальную частоту работы и допустимую мощность сигнала. Неправильный выбор приводит к повышенным потерям и искажению импульсов. Для частот выше 18 ГГц предпочтительны шоттки-диоды с ёмкостью менее 0,2 пФ. Для мощных передатчиков используют PIN-диоды с током до 500 мА и прямым сопротивлением 1–2 Ом.

Ниже приведена ориентировочная таблица соответствия типа диода рабочей частоте и мощности:

Для расчёта подходящего диода также учитывают форму сигнала и коэффициент отражения. Например, для прямоугольного импульса с фронтом 200 пс паразитная ёмкость не должна превышать 0,25 пФ, чтобы сохранить амплитуду и скорость фронта.

Схемы включения защитного диода в СВЧ тракт

Защитные диоды включаются параллельно сигналу или к заземлению через согласующую линию для ограничения перенапряжений. В параллельной схеме катод диода подключается к сигнальной линии, анод – к земле, что обеспечивает мгновенное гашение импульсов выше порога пробоя без заметного отражения сигнала при номинальном уровне.

С последовательным включением диода сигнал проходит через него, и ограничение происходит при превышении прямого напряжения. Такая схема применяется редко, только при необходимости защиты входов маломощных усилителей, так как последовательный диод добавляет прямое сопротивление 0,5–1 Ом.

Для минимизации паразитной индуктивности на частотах выше 15 ГГц длина соединительных проводников не должна превышать 2 мм. Диод лучше размещать ближе к защищаемому узлу и избегать угловых изгибов трассы, чтобы не создавать стоячие волны и не увеличивать коэффициент отражения выше 5 %.

Комбинированные схемы с PIN-диодами и шоттки-диодами позволяют одновременно защищать тракт от высокомощных импульсов и поддерживать чистоту сигнала. В таких схемах шоттки ограничивает быстрые фронты, а PIN воспринимает большую среднюю мощность сигнала.

Реакция диода на импульсные перенапряжения и отраженные сигналы

Защитный диод ограничивает амплитуду импульсного перенапряжения, переходя в проводящее состояние при превышении порогового напряжения V_br. В СВЧ тракте время отклика должно быть менее 50 пс для шоттки-диодов и 0,5–2 нс для PIN-диодов, чтобы предотвратить повреждение последующих элементов.

Отраженные сигналы создают локальные колебания напряжения. Диод, включённый параллельно линии, стабилизирует напряжение на узле и снижает коэффициент отражения S₁₁ до 0,05–0,1 при частотах до 20 ГГц. Диоды с более высокой паразитной ёмкостью вызывают рост S₁₁ и формируют выбросы на фронте импульса.

Для импульсов с фронтом 100–200 пс важно, чтобы индуктивность соединительных проводников не превышала 0,2 нГн, иначе диод не сможет полностью гасить пики перенапряжения. Оптимальное размещение – на минимальном расстоянии от защищаемого узла с прямым соединением к земле.

Если уровень отражённой мощности превышает 10 %, рекомендуют использовать комбинацию шоттки и PIN-диодов: шоттки реагирует на быстрые фронты, а PIN воспринимает среднюю мощность, снижая перегрузку линии и риск повреждения СВЧ компонентов.

Влияние паразитной емкости диода на СВЧ характеристики

Паразитная ёмкость диода напрямую влияет на пропускание сигнала и коэффициент отражения в СВЧ тракте. При частотах выше 10 ГГц даже 0,2–0,3 пФ может вызывать заметное затухание и искажение фронта импульса.

Основные эффекты паразитной ёмкости:

• Рост коэффициента отражения S₁₁, что приводит к стоячим волнам и локальному перегреву элементов.
• Снижение скорости фронта импульса, особенно критично для сигналов с фронтом менее 200 пс.
• Смещение резонансных частот согласующих и фильтрующих цепей на 5–10 % при ёмкости 0,25–0,3 пФ.

Рекомендации по снижению влияния:

1. Использовать шоттки-диоды с ёмкостью 0,05–0,2 пФ для трактов до 20 ГГц.
2. Минимизировать длину соединительных проводников до 2 мм, чтобы индуктивность не превышала 0,2 нГн.
3. Размещать диод максимально близко к защищаемому узлу, избегая угловых изгибов трассы.
4. Для широкополосных сигналов применять комбинацию шоттки и PIN-диодов, где шоттки гасит быстрые фронты, а PIN воспринимает среднюю мощность.

Контроль паразитной ёмкости важен для сохранения линейности тракта и точности передачи сигналов на частотах свыше 15 ГГц.

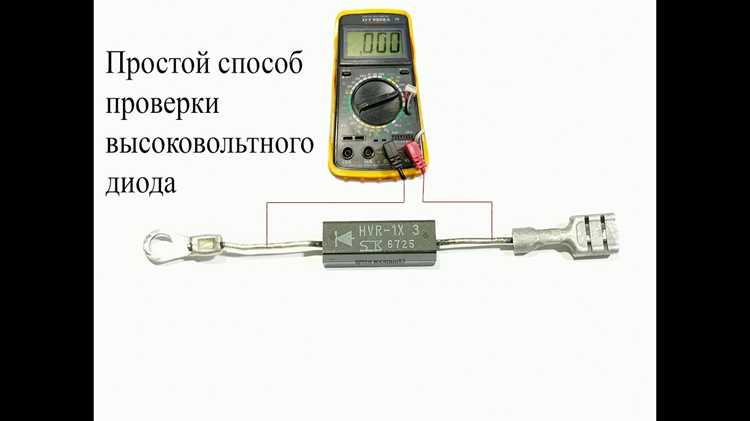

Методы измерения и тестирования защитных диодов в СВЧ цепях

Тестирование защитных диодов в СВЧ трактах проводится для проверки порога пробоя, времени отклика и паразитной ёмкости. Для шоттки-диодов критично измерение фронта отклика до 50 пс, для PIN-диодов – 0,5–2 нс. Измерения выполняют в условиях, близких к рабочим частотам, чтобы учесть влияние индуктивности и ёмкости монтажных соединений.

Основные методы:

• Измерение V_br импульсным генератором с фронтом 100–200 пс, фиксируя напряжение, при котором диод переходит в проводящее состояние.
• Сравнение входного и отражённого сигнала с помощью векторного анализатора цепей для определения коэффициента отражения S₁₁.
• Использование осциллографа с полосой не менее 20 ГГц для регистрации формы импульса через диод и оценки деградации фронта.
• Контроль паразитной ёмкости через импеданс-анализатор в диапазоне до 30 ГГц, с точностью до 0,01 пФ.

Для оценки долговечности диодов проводят многократное воздействие импульсами с амплитудой 80–90 % от номинального пробоя. Диоды, показывающие рост тока утечки более 10 % после 10⁴ импульсов, следует заменять для предотвращения повреждений СВЧ компонентов.

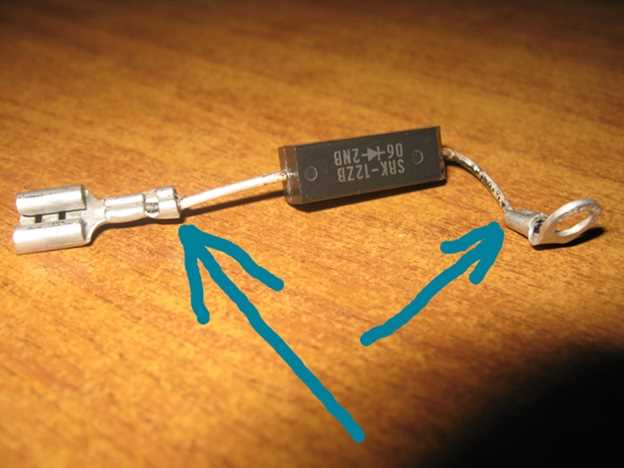

Ошибки при установке и подключении диодов на высоких частотах

Пренебрежение согласованием импедансов между диодом и линией передачи ведет к отражениям и перегреву. Для быстродействующих диодов типа PIN или Schottky необходимо учитывать импеданс линии 50 Ом и проверять его с помощью ВЧ-моделирования.

Недостаточная пайка или холодные контакты повышают переходное сопротивление, что снижает скорость срабатывания. Для диодов на частотах свыше 2 ГГц рекомендуется использовать пайку с контролем температуры и минимальным количеством флюса, избегая образования лишних проводящих мостиков.

Игнорирование паразитной емкости корпуса диода приводит к смещению рабочей частоты. Для поверхностных диодов следует выбирать корпуса с емкостью менее 0,2 пФ, а при проектировании учитывать расположение рядом с заземляющей площадкой.

Соединение нескольких диодов без симметричного размещения вызывает расхождение токов и появление гармоник. На частотах СВЧ важно размещать диоды максимально симметрично и использовать одинаковую длину соединений к общей шине.

Вопрос-ответ:

Как защитный диод реагирует на импульс высокого уровня в СВЧ цепи?

Защитный диод начинает проводить ток при превышении определённого порогового напряжения, направляя избыточную энергию на землю или к шине питания, что предотвращает повреждение чувствительных компонентов. На СВЧ частотах важна скорость срабатывания диода: диоды типа Schottky или PIN способны реагировать за пикосекунды, что обеспечивает защиту даже от кратковременных импульсов. Если диод медленный или имеет высокую паразитную емкость, часть импульса проходит к защищаемой цепи, снижая защитную способность.

Почему выбор корпуса диода влияет на его работу в СВЧ устройствах?

Корпус диода формирует паразитные емкости и индуктивности. На частотах выше 1 ГГц лишние сотые доли пикофарада способны изменить импеданс цепи, вызвать отражения и снизить скорость переключения. Поэтому для СВЧ используют малые SMD-корпуса с минимальной внутренней емкостью и короткими выводами. Кроме того, правильное расположение диода на печатной плате, близко к заземлению, снижает индуктивное сопротивление и улучшает характеристики защиты.

Какие ошибки чаще всего допускают при подключении защитного диода на высоких частотах?

Частые ошибки включают инверсию полярности, использование длинных соединений, игнорирование согласования импедансов, неполноценную пайку и асимметричное размещение нескольких диодов. Любая из этих ошибок приводит к отражениям, расхождению токов, снижению быстродействия или даже к повреждению диода. Минимальная длина выводов, проверка полярности и симметричное размещение диодов уменьшают эти риски.

Можно ли использовать обычные кремниевые диоды для защиты СВЧ цепей?

Обычные кремниевые диоды обладают относительно высокой паразитной емкостью и меньшей скоростью переключения, что делает их непригодными для частот выше 1 ГГц. На этих частотах энергия сигнала проходит через диод до момента срабатывания, снижая эффективность защиты. Для СВЧ применяют диоды с низкой емкостью и быстрым временем реакции, например Schottky, которые сохраняют характеристики линии передачи и предотвращают перегрузку компонентов.

Как правильно минимизировать паразитные эффекты при монтаже защитного диода?

Для снижения паразитной емкости и индуктивности необходимо использовать короткие выводы и SMD-корпуса, располагать диод максимально близко к заземлению и к защищаемой линии, избегать лишних проводников и многослойных переходов. Также важно соблюдать симметрию при подключении нескольких диодов и учитывать импеданс линии, проверяя его с помощью ВЧ-моделирования. Такие меры позволяют диоду реагировать на импульсы без существенного искажения сигнала.

Почему защитный диод на СВЧ частотах требует точного согласования с линией передачи?

На высоких частотах импеданс линии передачи оказывает прямое влияние на прохождение сигнала и отражения. Если диод имеет несоответствующий импеданс, часть энергии отражается обратно в цепь, что может вызвать перегрузку компонентов или ухудшение рабочих характеристик. Для диодов типа Schottky или PIN критично учитывать сопротивление линии, обычно 50 Ом, и минимизировать паразитные индуктивности и емкости. Симметричное расположение выводов и использование коротких соединений помогают сохранять стабильное согласование и обеспечивают мгновенную реакцию диода на импульс высокого уровня без искажений сигнала.
