Моделирование конечных автоматов применяется для описания логики систем, где поведение полностью определяется текущим состоянием и входным событием. Модель задаётся формально: фиксированный набор состояний, перечень допустимых входов и точные правила перехода. Это позволяет заранее определить, какие действия возможны, а какие должны быть исключены на уровне проектирования.
Каждый конечный автомат опирается на строго определённую структуру: начальное состояние, конечные или рабочие состояния, функцию переходов и правило формирования выходных данных. Например, при разработке парсера состояние может отражать позицию в структуре данных, а входной символ – очередной токен. Такой подход помогает выявить недостижимые ветки логики и некорректные последовательности входов.
На практике метод используют при разработке протоколов, бизнес-логики, управляющих модулей и пользовательских сценариев. Рекомендуется сначала зафиксировать модель в виде таблицы переходов или диаграммы состояний, а затем проверять её на полноту: для каждого состояния должны быть описаны все допустимые входные события и их последствия.
Чёткое описание состояний и переходов снижает риск скрытых ошибок, связанных с порядком событий и непредусмотренными комбинациями входных данных. Моделирование конечных автоматов выступает самостоятельным этапом проектирования и служит основой для последующей реализации и тестирования логики.
Какие задачи решает моделирование конечных автоматов на практике
Моделирование конечных автоматов позволяет формально описывать логику систем, где результат зависит от последовательности событий. Такой подход применяют для проверки корректности сценариев до реализации: можно определить, какие состояния достижимы, какие переходы отсутствуют и при каких входных данных система заходит в тупик.
Одна из прикладных задач – проектирование протоколов и интерфейсов взаимодействия. Конечный автомат фиксирует допустимый порядок сообщений, команд или действий пользователя. Например, при разработке формы авторизации модель сразу показывает, что попытка отправки данных без ввода пароля должна быть запрещена, а повторный запрос – обрабатываться отдельным переходом.
Метод используют для анализа бизнес-логики, где важна строгая последовательность операций: оформление заказа, обработка заявок, согласование документов. Каждое состояние отражает этап процесса, а переходы задают условия смены этапа. Это упрощает поиск логических разрывов, при которых процесс не может быть завершён.
В программировании и встроенных системах конечные автоматы применяют для управления устройствами и потоками данных. Модель помогает заранее определить реакции на ошибки, тайм-ауты и нестандартные сигналы. Практическая рекомендация – описывать отдельные состояния для аварийных режимов, чтобы их обработка не смешивалась с основной логикой.
При тестировании моделирование конечных автоматов служит основой для генерации сценариев. Таблица переходов позволяет вывести полный набор допустимых последовательностей входных событий и использовать их как чек-лист для модульных и интеграционных проверок.

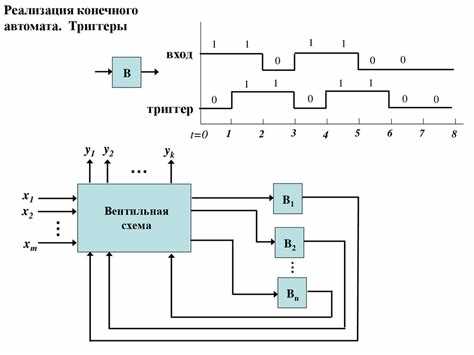

Из каких элементов состоит модель конечного автомата
Модель конечного автомата строится на фиксированном наборе состояний, каждое из которых отражает конкретный режим работы системы. Состояния должны быть взаимно исключающими и полностью описывать текущий контекст. Рекомендуется избегать абстрактных формулировок и задавать состояния так, чтобы по одному названию было понятно, какие входные события допустимы.
Входной алфавит определяет перечень сигналов или событий, на которые реагирует автомат. Это могут быть действия пользователя, входящие сообщения, аппаратные сигналы или значения переменных. Практика показывает, что объединение разных по смыслу событий в один вход приводит к усложнению переходов и ошибкам в логике.
Функция переходов задаёт правило смены состояния при поступлении конкретного входа. Она может быть оформлена в виде таблицы, где явно указано, из какого состояния и при каком событии выполняется переход. Такой формат упрощает проверку полноты модели и помогает обнаружить комбинации, для которых поведение не задано.
Выходные действия описывают реакцию автомата на вход или на сам факт нахождения в состоянии. В зависимости от выбранного типа автомата выход может быть привязан к переходу или к состоянию. При проектировании рекомендуется фиксировать выходные действия отдельно от бизнес-логики, чтобы изменения реакций не требовали пересмотра всей структуры состояний.
Дополнительно задаётся начальное состояние, с которого начинается работа автомата. Его выбор напрямую влияет на допустимые сценарии и должен быть обоснован реальными условиями запуска системы, а не удобством реализации.

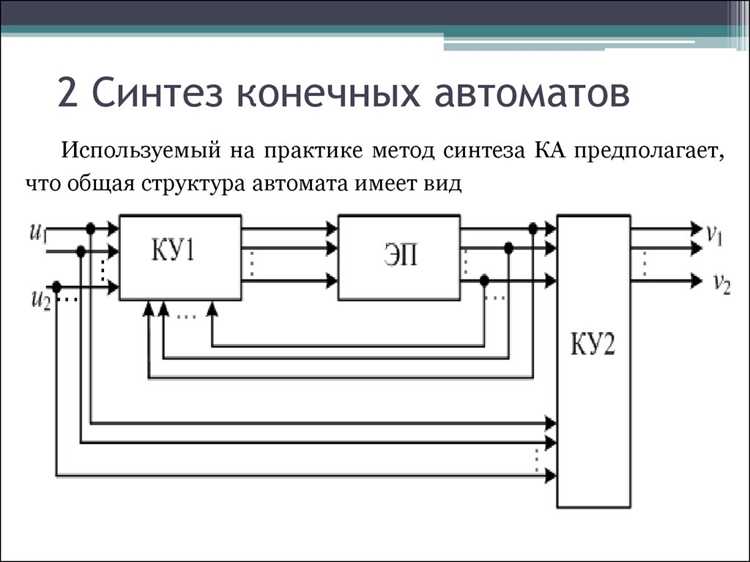

Как формализуются состояния и переходы между ними
Формализация состояний начинается с их точного определения через наблюдаемое поведение системы. Состояние описывается не внутренними причинами, а тем, какие входные события допустимы и какие реакции возможны. Если два режима допускают разные входы или по-разному реагируют на одно и то же событие, их следует разделять на отдельные состояния.
Для каждого состояния фиксируется полный набор входных событий. Отсутствие описания для хотя бы одного входа означает неопределённость логики. На практике это выявляют через таблицу переходов, где строки соответствуют состояниям, а столбцы – входным сигналам.
| Текущее состояние | Входное событие | Следующее состояние | Действие |
|---|---|---|---|
| S1 | event_A | S2 | Запуск обработки |
| S1 | event_B | S1 | Игнорирование |
| S2 | event_C | S3 | Фиксация результата |
Переход между состояниями задаётся как детерминированное правило: при заданном входе и текущем состоянии всегда выбирается одно следующее состояние. Если логика предполагает разные варианты, условие должно быть вынесено во входное событие или оформлено как отдельное состояние, иначе модель теряет однозначность.
При формализации рекомендуется явно указывать переходы, при которых состояние не меняется. Такие петли часто отражают допустимые, но незначимые события. Их отсутствие в таблице приводит к ошибкам при реализации, когда система получает корректный вход, но не знает, как на него реагировать.
Полная таблица переходов служит проверочным инструментом: по ней легко обнаружить недостижимые состояния, лишние переходы и сценарии, которые не приводят к завершению процесса.
Как описываются входные сигналы и выходные реакции автомата
Входные сигналы конечного автомата задаются как конечный и заранее известный набор событий. Каждый сигнал должен иметь чёткое происхождение и однозначный смысл: нажатие кнопки, получение сообщения, истечение тайм-аута, изменение значения флага. Рекомендуется избегать абстрактных сигналов вида «ошибка» без уточнения причины, так как они скрывают различия в логике обработки.
При описании входов важно определить их допустимость для каждого состояния. Один и тот же сигнал может приводить к разным переходам или игнорироваться в зависимости от текущего состояния. На практике это фиксируют в таблице переходов или отдельном перечне входов с указанием разрешённых состояний.
Выходные реакции автомата описывают наблюдаемый результат обработки входа. Это может быть изменение данных, отправка сообщения, вызов процедуры или установка сигнала управления. Реакции должны формулироваться как конкретные действия, а не как намерения или бизнес-описания.
В зависимости от модели выход может быть привязан либо к переходу, либо к состоянию. В первом случае действие выполняется строго при наступлении события, во втором – при каждом входе в состояние. При проектировании рекомендуется выбирать один подход и придерживаться его во всей модели, чтобы избежать неявных побочных эффектов.
Чёткое разделение входных сигналов и выходных реакций упрощает тестирование: входы используются для построения сценариев, а выходы – для проверки корректности поведения автомата при каждом переходе.
Чем отличаются автоматы Мура и Мили при моделировании
Автоматы Мура и Мили различаются способом генерации выходных сигналов и построением переходов состояний, что влияет на точность моделирования и сложность реализации.
- Выходные сигналы:
- Мили: выход зависит одновременно от текущего состояния и входного сигнала.
- Мура: выход определяется только текущим состоянием.
- Задержка отклика:
- Мили: мгновенная реакция на изменение входа, что может вызывать нестабильность при быстром переключении сигналов.
- Мура: фиксированный отклик, изменения выходного сигнала происходят при смене состояния, обеспечивая стабильность.
- Структура переходов:
- Мили: требуется таблица переходов с указанием входов и соответствующих выходов для каждой пары состояние-вход.
- Мура: таблица переходов содержит только соответствие состояний и новых состояний, а выход фиксирован для каждого состояния.
- Применение в моделировании:
- Мура: предпочтителен при моделировании синхронных систем с последовательной логикой, где важна предсказуемость выхода (например, счетчики, контроллеры).
- Сложность реализации:
- Мили: чаще требует больше логических элементов для обработки комбинации входов и состояний.
- Мура: структура проще, легче анализировать и тестировать, меньше риск возникновения гонок и нестабильности.
- Рекомендации по выбору:
- Использовать Мили, если нужно реагировать на изменение входа без задержек.
- Использовать Мура, если важна стабильность и предсказуемость выходов.
- При сложных системах комбинировать подходы для оптимизации реакции и надежности.
Как строится диаграмма состояний для прикладной задачи
Диаграмма состояний отображает все возможные состояния системы, условия переходов между ними и реакции на внешние события. Она служит инструментом анализа и проектирования конечного автомата для конкретной задачи.
- Определение состояний:
- Выделить ключевые состояния системы, которые отражают различные этапы работы.
- Присвоить уникальные названия каждому состоянию для удобства моделирования.
- Учитывать как нормальные, так и ошибочные состояния.
- Идентификация событий и входов:
- Составить список внешних сигналов и действий пользователя, вызывающих переходы.
- Определить условия, при которых каждый вход инициирует смену состояния.
- Определение переходов:
- Для каждого состояния определить целевое состояние при каждом событии.
- Указать условия и действия, выполняемые при переходе.
- Для автоматов Мили включить выходы в таблицу переходов, для Мура – связать выходы с состояниями.
- Построение диаграммы:
- Изобразить состояния в виде узлов (кругов или прямоугольников).
- Нарисовать стрелки между узлами для каждого перехода с указанием события и действия.
- Использовать визуальные обозначения для начального и конечного состояния.
- Проверка полноты и корректности:
- Убедиться, что для каждого состояния определены переходы на все возможные события.
- Проверить отсутствие избыточных или противоречивых переходов.
- Прогонить смоделированные сценарии, чтобы убедиться, что диаграмма соответствует требованиям задачи.
- Рекомендации для прикладной задачи:
- Начинать с упрощенной модели, затем детализировать сложные переходы.
- Для сложных систем группировать состояния по функциональным блокам.
- Использовать стандартные обозначения UML для совместимости с другими инструментами проектирования.
Где возникают ошибки при моделировании и как их обнаружить
Ошибки при моделировании конечных автоматов чаще всего связаны с некорректным описанием состояний, переходов и выходов. Их выявление критично для корректной работы системы.
- Ошибки при определении состояний:
- Пропущенные состояния, необходимые для обработки всех возможных сценариев.
- Дублирование состояний, вызывающее неопределенность переходов.
- Рекомендация: составлять таблицу всех состояний с уникальными именами и функциями.
- Ошибки при построении переходов:
- Отсутствие переходов для некоторых входных событий.
- Противоречивые или циклические переходы, создающие нестабильность автомата.
- Рекомендация: проверять каждый переход на соответствие событию и целевому состоянию, использовать диаграммы переходов для визуальной проверки.
- Ошибки в выходных сигналах:
- Для автоматов Мили: выходы зависят от состояния и входа, ошибки возникают при неверной комбинации.
- Для автоматов Мура: выходы могут быть некорректны, если состояние присвоено неправильно.
- Рекомендация: тестировать выходы на всех комбинациях входов и состояний.
- Ошибки синхронизации:
- Несогласованность сигналов при быстром изменении входов.
- Пропуск состояний из-за неправильного учета временных задержек.
- Рекомендация: использовать синхронизацию сигналов и временные диаграммы для проверки последовательности переходов.
- Методы обнаружения ошибок:
- Прогоны всех возможных сценариев с фиксацией состояний и выходов.
- Сравнение диаграммы состояний с требованиями к системе.
- Использование симуляторов конечных автоматов для визуальной проверки переходов и выходов.
- Пошаговое моделирование для выявления противоречивых переходов и непредусмотренных состояний.
Вопрос-ответ:
В чем отличие автоматов Мура и Мили при моделировании?
Автоматы Мура и Мили различаются способом формирования выходных сигналов. У автомата Мура выход зависит только от текущего состояния, что делает его поведение предсказуемым и стабильным. У автомата Мили выход формируется на основе комбинации текущего состояния и входного сигнала, что позволяет мгновенно реагировать на изменения входов, но может создавать нестабильность при быстром переключении. Выбор типа автомата зависит от требований к реакции системы и удобства реализации.
Как правильно строить диаграмму состояний для прикладной задачи?
Сначала определяют все ключевые состояния системы и присваивают им уникальные названия. Затем выявляют события или входные сигналы, которые вызывают переходы между состояниями. Для каждого состояния указывают целевое состояние и действия при каждом событии. На диаграмме состояния изображаются узлами, переходы — стрелками с подписями условий и действий. После построения диаграммы проверяют, что все состояния и события учтены, отсутствуют противоречивые переходы и система реагирует правильно на все сценарии.
Где чаще всего возникают ошибки при моделировании конечных автоматов?
Ошибки появляются при неполном или неправильном описании состояний и переходов. Часто пропускают состояния, необходимые для определенных сценариев, или создают дублирующие состояния, что вызывает неопределенность. Также возможны противоречивые переходы и ошибки в выходных сигналах, особенно у автоматов Мили. Проблемы могут возникнуть при несогласованности сигналов и пропуске состояний из-за временных задержек. Выявление ошибок требует проверки всех переходов, симуляции сценариев и анализа выходов системы.
Как выбрать тип автомата для конкретной прикладной задачи?
Выбор зависит от того, насколько важна мгновенная реакция на входные сигналы и стабильность выходов. Если требуется быстрая реакция на изменения входов, выбирают автомат Мили. Если приоритет — предсказуемость и стабильность выхода, используют автомат Мура. Для сложных систем можно комбинировать подходы: отдельные блоки строятся по типу Мили для обработки событий, а блоки управления состояниями — по типу Мура для устойчивой работы и уменьшения количества ошибок.
