Для чего нужна патч панель

Патч панель применяется для структурирования кабельных соединений в локальных сетях. Она выполняет роль промежуточного узла между магистральными линиями и активным оборудованием, позволяя аккуратно организовать десятки или сотни соединений без риска запутывания кабелей. Такой подход упрощает техническое обслуживание и снижает вероятность ошибок при подключении.

На практике панель устанавливается в телекоммуникационных шкафах и соединяется с розетками рабочих мест через горизонтальную разводку. На лицевой стороне располагаются порты RJ-45 или оптические коннекторы, а с тыльной стороны – кроссовые контакты для обжима кабеля. Это обеспечивает возможность быстрой замены или перекоммутации линий без вмешательства в основную проводку.

Использование патч панели особенно полезно при масштабировании сети. Вместо прокладки новых кабелей достаточно переставить патч-корд между нужными портами. Для небольших офисов обычно выбирают модели на 12–24 порта, а для дата-центров – на 48 и более портов с поддержкой категории 6A и экранирования. Такая организация делает инфраструктуру предсказуемой и удобной для дальнейшего развития.

Как патч панель упрощает организацию кабельного хозяйства

Патч панель позволяет централизовать все сетевые соединения в одном месте, что снижает риск запутывания кабелей и облегчает их обслуживание. Кабели, подключаемые к рабочим местам и серверам, заводятся на тыльную сторону панели, а фронтальные порты используются для быстрого подключения патч-кордов к коммутаторам.

Основные преимущества организации кабельного хозяйства через патч панель:

• Структурированность: каждая линия имеет закрепленный порт, что упрощает поиск и замену кабеля.
• Маркировка: номера портов и цветовые метки позволяют идентифицировать соединения без визуального осмотра кабеля.
• Сокращение времени обслуживания: перестановка линий требует только работы с патч-кордами, не затрагивая прокладку кабелей в стенах.
• Снижение износа кабелей: патч-корды меньше подвергаются перегибам и натяжению по сравнению с прямым подключением к коммутатору.

Для оптимизации пространства и удобства обслуживания рекомендуется:

1. Использовать горизонтальные панели для стандартных 19-дюймовых стоек.
2. Соблюдать минимальный радиус изгиба кабеля при подключении к тыльной стороне панели.
3. Систематически проверять маркировку портов и при необходимости обновлять схему подключения.
4. Группировать кабели по функциям или этажам здания, используя цветовую дифференциацию патч-кордов.

Следуя этим рекомендациям, организация кабельного хозяйства через патч панель становится прозрачной и удобной для масштабирования сети и технического обслуживания.

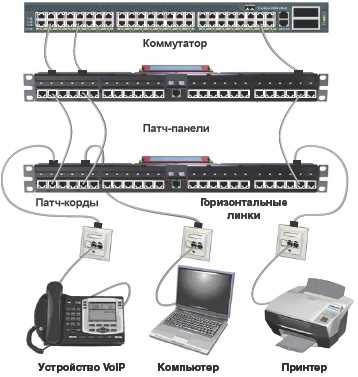

Роль патч панели при подключении рабочих мест и серверов

Патч панель выступает промежуточным элементом между магистральными линиями и оборудованием, позволяя подключать рабочие станции и серверы без прямого вмешательства в кабельную разводку. Это повышает скорость подключения и упрощает управление сетью.

Подключение осуществляется следующим образом:

Для упрощения обслуживания рекомендуется вести схему подключения с указанием портов и назначений кабелей, что ускоряет поиск и замену линий при масштабировании сети.

Разновидности патч панелей и их применение в сетевых стойках

Патч панели различаются по количеству портов, типу разъемов и способу монтажа. Основные категории:

• Классические медные панели: поддерживают кабели категории 5e, 6, 6A, устанавливаются в 19-дюймовые стойки, подходят для офисных сетей и небольших серверных.
• Оптические панели: обеспечивают подключение волоконно-оптических линий с разъемами SC, LC или ST, применяются в дата-центрах и магистральных каналах.
• Комбинированные панели: совмещают медные и оптические порты, используют при гибридной инфраструктуре для упрощения управления кабельной разводкой.

При выборе патч панели для стойки важно учитывать:

• Глубину стойки: панели на 24 порта обычно занимают 1U, на 48 портов – 2U.
• Тип крепления: фиксированные панели монтируются стационарно, выдвижные облегчают обслуживание и тестирование кабелей.
• Категорию кабеля: для сетей 10G рекомендуется использовать панели категории 6A и выше с экранированием.

Правильный подбор и размещение патч панели в стойке упрощает доступ к портам, минимизирует пересечение кабелей и ускоряет замену или расширение сети без разборки основной разводки.

Как выбрать патч панель по типу кабеля и количеству портов

Выбор патч панели определяется типом используемых кабелей и требуемым количеством портов. Неправильный выбор может привести к перегрузке сети или сложностям при обслуживании.

Ключевые факторы при подборе:

• Тип кабеля: для медных линий подходят панели категории 5e, 6, 6A, для оптики – панели с LC, SC или ST разъемами.
• Количество портов: зависит от числа рабочих мест и серверов, рекомендуется оставлять запас 20–30% для расширения.
• Экранирование: для помещений с высоким электромагнитным фоном выбираются панели с UTP/STP или S/FTP защитой.

Практические рекомендации при выборе:

1. Составьте карту подключений с учетом текущих и будущих устройств.
2. Определите необходимое количество портов и добавьте резерв на расширение.
3. Выбирайте панели, совместимые с вашей категорией кабеля и типом разъема.
4. Для высокоскоростных сетей используйте панели с поддержкой 10G и экранированием, чтобы минимизировать потери сигнала.
5. Оцените глубину и высоту стойки, чтобы панель не мешала доступу к другим устройствам.

Следуя этим критериям, можно подобрать патч панель, которая обеспечит упорядоченную разводку, простое обслуживание и возможность расширения сети без сложных изменений.

Подключение и маркировка портов при монтаже патч панели

Монтаж патч панели начинается с установки в телекоммуникационную стойку и прокладки кабелей к тыльной части панели. Каждый кабель необходимо аккуратно обжать и закрепить, соблюдая минимальный радиус изгиба и избегая натяжения проводов.

Для удобства эксплуатации и быстрого поиска линий рекомендуется использовать следующие методы маркировки:

• Нумерация портов на лицевой панели с последовательным присвоением номеров рабочим местам и серверам.
• Цветовая дифференциация патч-кордов по функциям: синие – офисные рабочие места, красные – серверные линии, желтые – магистральные соединения.
• Использование наклеек или этикеток на кабелях с указанием точки подключения и назначения линии.

После подключения всех кабелей рекомендуется составить схему портов с отображением соответствий между кабелями и устройствами. Это ускоряет диагностику при обрывах или перемещении оборудования и снижает риск ошибок при будущих изменениях сети.

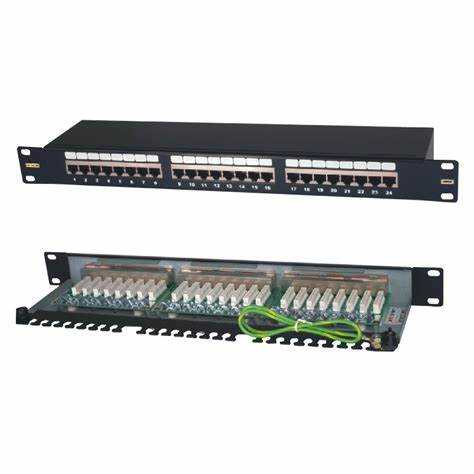

Обслуживание и диагностика соединений через патч панель

Регулярное обслуживание патч панели позволяет поддерживать стабильность сети и предотвращать простои. Проверка начинается с визуального осмотра кабелей на наличие повреждений и перегибов, а также контроля надежности закрепления на тыльной стороне панели.

Для диагностики соединений используют следующие методы:

• Тестирование кабелей тестером сети для выявления обрывов, коротких замыканий и перекрестных соединений.
• Проверка сигналов на портах коммутаторов через фронтальные подключения патч панели.
• Использование цветной маркировки и схемы подключения для быстрого определения неисправного кабеля.

Рекомендуется проводить плановую проверку всех линий не реже одного раза в квартал, а при внесении изменений – сразу после перенастройки. Ведя журнал состояния соединений и замен, можно сократить время восстановления сети и снизить риск ошибок при модификации кабельной инфраструктуры.

Использование патч панелей для модернизации офисной сети

При обновлении офисной сети патч панели позволяют централизовать существующие подключения и добавить новые линии без полной перестройки кабельной разводки. Это особенно важно при переходе на высокоскоростные стандарты или увеличении числа рабочих мест.

Рекомендации по модернизации через патч панели:

• Установите панели в существующие 19-дюймовые стойки, оставив место для расширения на 20–30% портов.
• Замените устаревшие кабели категории 5e на 6A или выше для поддержки скорости до 10 Гбит/с.
• Используйте цветовую маркировку патч-кордов для отделения новых и старых линий, упрощая диагностику и обслуживание.
• Проверяйте каждое подключение тестером после перенастройки, чтобы исключить обрывы и потери сигнала.
• Ведите обновленную схему подключения, включая назначение портов и типы кабелей, чтобы ускорить будущие изменения сети.

Применение патч панелей при модернизации снижает риск ошибок при подключении, упрощает масштабирование сети и обеспечивает прозрачное управление всеми линиями без необходимости менять основную проводку.

Вопрос-ответ:

Зачем нужна патч панель в офисной сети?

Патч панель упрощает управление кабельной инфраструктурой, объединяя все подключения в одном месте. Рабочие линии и серверные соединения подключаются к панели, а фронтальные порты используются для подключения патч-кордов к коммутаторам. Это ускоряет замену или перенастройку линий и снижает вероятность ошибок при подключении новых устройств.

Какие типы патч панелей существуют и чем они отличаются?

Существуют медные и оптические патч панели. Медные панели подходят для кабелей категории 5e, 6, 6A и используют разъемы RJ-45, чаще всего устанавливаются в офисных стойках. Оптические панели работают с волоконно-оптическими линиями и поддерживают разъемы SC, LC или ST, применяются для магистральных каналов и дата-центров. Также встречаются комбинированные панели с медными и оптическими портами, позволяющие объединить разные типы соединений.

Как правильно подключать и маркировать порты на патч панели?

При подключении кабели заводятся на тыльную сторону панели и обжимаются согласно стандарту. Фронтальные порты соединяются патч-кордами с коммутаторами или серверами. Для маркировки используют нумерацию портов, цветовые патч-корды по функциям и наклейки с указанием точки подключения. Это ускоряет поиск нужного кабеля и упрощает обслуживание при изменениях в сети.

Можно ли использовать патч панели при модернизации сети без полной замены кабельной разводки?

Да, патч панели позволяют централизовать существующие подключения и добавить новые линии без прокладки новых кабелей через стены. Для модернизации устанавливают панели в стойки, используют патч-корды для соединений и при необходимости обновляют кабели на категории 6A или выше для поддержки скорости до 10 Гбит/с. Цветовая маркировка помогает отделить новые линии от старых и ускоряет диагностику.

Как проводить диагностику и обслуживание соединений через патч панель?

Обслуживание включает визуальный осмотр кабелей на повреждения и проверку надежности закрепления. Для диагностики используют тестеры сети для выявления обрывов, коротких замыканий или неправильных соединений. Ведение схемы портов и журнала состояния линий позволяет быстро определить неисправный кабель и сократить время восстановления сети после изменения конфигурации.

Как патч панель помогает организовать сеть при увеличении числа рабочих мест в офисе?

Патч панель позволяет централизовать все кабельные соединения в стойке, что упрощает подключение новых рабочих мест. Вместо прокладки новых кабелей через стены или пол, достаточно подключить патч-корд от панели к коммутатору и рабочему месту. Это ускоряет подключение, снижает количество ошибок и упрощает дальнейшее обслуживание. Дополнительно рекомендуется использовать нумерацию портов и цветовую маркировку патч-кордов, чтобы быстро определить линии при необходимости изменений или диагностики.
