Формула U = Umax cos ωt описывает мгновенное напряжение в цепи переменного тока. Амплитуда Umax показывает наибольшее значение напряжения, которое может возникнуть в точке измерения, а угловая частота ω определяет скорость колебаний в радианах в секунду. Эта зависимость напрямую связана с реальными процессами в генераторах переменного тока и трансформаторах.
В практических расчётах формула позволяет определить напряжение в любой момент времени t. Например, при Umax = 220 В и ω = 314 рад/с напряжение через 0,005 с составит около 214 В. Такая точная оценка нужна при настройке защитных устройств и синхронизации оборудования в промышленных системах.
Физический смысл косинусной зависимости заключается в том, что напряжение изменяется гармонически, повторяя синусоидальный цикл. Это позволяет предсказывать пики и нули напряжения, рассчитывать мощность в резистивных, индуктивных и ёмкостных нагрузках, а также правильно подбирать параметры фильтров и стабилизаторов.
Использование формулы U = Umax cos ωt облегчает моделирование сигналов, контроль амплитуды и фазового сдвига. Для инженеров это означает возможность заранее оценить воздействие колебаний на чувствительное оборудование и подобрать оптимальные режимы работы.
Формула U = Umax cos ωt и её физический смысл
Угловая частота ω в формуле U = Umax cos ωt определяет, с какой скоростью напряжение изменяется во времени. Она связана с частотой колебаний f через соотношение ω = 2πf. Чем выше ω, тем быстрее колебания и тем круче изменения напряжения.
Практическое значение ω в цепях переменного тока:
- Определяет скорость нарастания и спадания мгновенного напряжения: dU/dt = -Umax ω sin ωt.
- Влияет на фазовый сдвиг между током и напряжением в индуктивных и ёмкостных элементах.
- Используется для расчёта реактивного сопротивления: XL = ωL, XC = 1/(ωC).
Рекомендации при работе с ω:
- При проектировании фильтров и генераторов выбирать ω с учётом допустимого перепада напряжения на компонентах.
- Для точных измерений мгновенного напряжения использовать осциллограф с полосой частот, превышающей ω/2π.
- При анализе цепей с переменной частотой учитывать изменение скорости нарастания напряжения и возможное влияние на защитные устройства.
Физический смысл угловой частоты заключается в том, что она определяет темп циклических изменений напряжения. Контроль ω позволяет правильно согласовать генераторы, трансформаторы и фильтры с рабочими частотами оборудования.
Что показывает фаза t в колебательном процессе
Фаза t в формуле U = Umax cos ωt указывает момент времени, в который измеряется мгновенное напряжение. Она определяет положение точки на синусоидальном цикле и позволяет точно предсказывать значение напряжения в любой момент.
Практическое значение фазы t:
- Позволяет рассчитать мгновенное напряжение: U = Umax cos(ω × t). Например, при Umax = 230 В, ω = 314 рад/с, t = 0,002 с, U ≈ 222 В.
- Используется для анализа сдвига фаз между током и напряжением в индуктивных и ёмкостных цепях.
- Помогает синхронизировать несколько источников переменного тока в общей сети.
Рекомендации по работе с фазой:
- Для точных измерений мгновенного напряжения использовать осциллограф с функцией отсчёта времени от нуля цикла.
- При проектировании колебательных контуров учитывать начальную фазу, чтобы избежать интерференции сигналов.
- В цепях с несколькими нагрузками контролировать фазу t для корректного расчёта мощности и распределения напряжений.
Физический смысл фазы t заключается в том, что она фиксирует конкретный момент колебательного цикла. Контроль фазы позволяет предсказывать пики и минимумы напряжения и правильно распределять нагрузку в цепи.

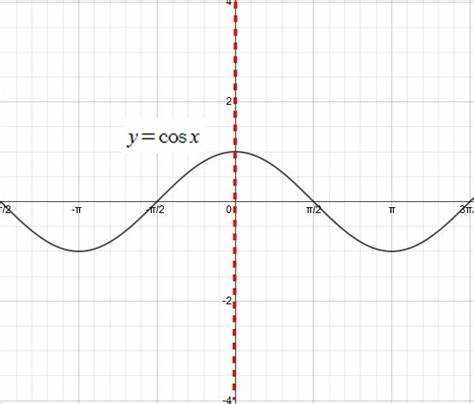

Связь формулы с синусоидальными колебаниями в переменном токе
Формула U = Umax cos ωt описывает мгновенное напряжение, изменяющееся по синусоидальному закону. В переменном токе напряжение и ток повторяют гармонический цикл с частотой f, и амплитуда Umax задаёт предел колебаний.
Практические аспекты синусоидальности:
- Синусоидальная форма позволяет вычислять среднеквадратичное напряжение: Uср = Umax/√2.
- Используется для расчёта активной и реактивной мощности в цепях с индуктивностями и ёмкостями.
- Синхронизация генераторов и измерительных приборов основывается на предсказуемом синусоидальном поведении.
Рекомендации для практического применения:
- Для точных расчётов мощности и тока в нагрузках учитывать мгновенные значения по формуле U = Umax cos ωt.
- При проектировании фильтров и стабилизаторов учитывать гармоническую природу сигнала для правильного подбора компонентов.
- В измерительных системах контролировать амплитуду и частоту колебаний, чтобы исключить искажения синусоиды.
Физический смысл синусоидальной формы заключается в том, что напряжение изменяется непрерывно и предсказуемо, позволяя рассчитывать электрические характеристики цепи и корректно распределять нагрузки.
Как определить мгновенное значение напряжения по формуле
Мгновенное значение напряжения в цепи переменного тока рассчитывается по формуле U = Umax cos ωt. Для этого необходимо знать амплитуду Umax, угловую частоту ω и момент времени t.
Пример расчёта:
| Параметр | Значение | Описание |
|---|---|---|
| Umax | 230 В | Максимальное напряжение цепи |
| f | 50 Гц | Частота переменного тока |
| ω | 2π × 50 ≈ 314 рад/с | Угловая частота |
| t | 0,004 с | Момент времени |
| U | U ≈ 230 × cos(314 × 0,004) ≈ 206 В | Мгновенное напряжение |
Рекомендации по использованию формулы:
- Использовать точные значения ω и t для расчёта мгновенного напряжения в критических точках цепи.
- При измерениях применять осциллограф для проверки рассчитанных значений и выявления пиковых значений.
- Для расчёта среднеквадратичного напряжения использовать соотношение Uср = Umax/√2, если нужны значения для мощности.
Применение формулы в расчётах цепей переменного тока
Формула U = Umax cos ωt используется для точного определения мгновенного напряжения в цепях переменного тока, что необходимо для расчёта мощности, фазового сдвига и параметров элементов.
Основные направления применения:
- Расчёт мгновенной и среднеквадратичной мощности в резистивных, индуктивных и ёмкостных нагрузках: P = U × I, Pср = Uср × Iср.
- Определение реактивного сопротивления элементов: XL = ωL, XC = 1/(ωC), с учётом мгновенного напряжения для фазового анализа.
- Моделирование колебательных контуров и генераторов для проверки амплитуды и частоты сигналов.
- Проверка работы защитных устройств и стабилизаторов с учётом пикового напряжения Umax.
Рекомендации по расчётам:
- Использовать точное значение Umax для выбора компонентов с запасом по напряжению.
- При анализе цепей с индуктивностью или ёмкостью учитывать фазовый сдвиг между током и напряжением.
- Для синхронизации нескольких источников переменного тока проверять совпадение фаз и мгновенных значений напряжения.
Применение формулы обеспечивает контроль мгновенных и среднеквадратичных параметров, позволяет прогнозировать пиковые нагрузки и правильно распределять напряжение по элементам цепи.
Влияние изменения частоты ω на форму сигнала
Угловая частота ω в формуле U = Umax cos ωt определяет скорость колебаний напряжения. При увеличении ω синусоида становится более сжатой по оси времени, а при уменьшении – растянутой.
Практические последствия изменения ω:
- Изменение частоты сигнала влияет на реактивное сопротивление индуктивностей и ёмкостей: XL = ωL, XC = 1/(ωC).
- Повышение ω увеличивает скорость нарастания и спадания напряжения, что может вызвать перегрузку чувствительных компонентов.
- Снижение ω замедляет колебания, снижая амплитудные пики в коротких промежутках времени, но увеличивая продолжительность периода.
Рекомендации при работе с изменяемой частотой:
- Для цепей с фильтрами учитывать сдвиг реактивного сопротивления при изменении ω, чтобы сохранить требуемое подавление гармоник.
- При проектировании генераторов проверять диапазон ω, чтобы амплитуда и форма сигнала оставались в пределах допустимых значений для нагрузки.
- Использовать осциллографы с полосой частот, превышающей максимальную ω/2π, чтобы корректно фиксировать форму сигнала.
Контроль ω позволяет точно управлять формой сигнала, предотвращать пиковые перегрузки и корректно рассчитывать параметры цепей переменного тока.
Примеры измерения и наблюдения U = Umax cos ωt на практике
Формула U = Umax cos ωt позволяет измерять мгновенное напряжение и наблюдать его изменение во времени с точностью до микросекунд. Основные инструменты для этого – осциллограф и цифровые измерители переменного напряжения.
Пример практического наблюдения:
| Параметр | Значение | Описание |
|---|---|---|
| Umax | 220 В | Амплитуда синусоидального сигнала |
| f | 50 Гц | Частота переменного тока |
| ω | 2π × 50 ≈ 314 рад/с | Угловая частота |
| t | 0,003 с | Момент измерения |
| U | U ≈ 220 × cos(314 × 0,003) ≈ 208 В | Мгновенное напряжение |
Рекомендации по измерениям и наблюдению:
- Использовать осциллограф с достаточной полосой пропускания для точного отображения формы сигнала.
- Для измерения среднеквадратичного значения напряжения применять цифровые мультиметры с функцией RMS.
- При проверке фазовых сдвигов синхронизировать измерительные каналы для точного сравнения напряжения и тока.
Регулярное наблюдение мгновенного напряжения по формуле U = Umax cos ωt позволяет выявлять искажения сигнала, контролировать работу оборудования и предотвращать перегрузки.
Вопрос-ответ:
Как определить мгновенное напряжение в цепи переменного тока с помощью формулы U = Umax cos ωt?
Для расчёта мгновенного напряжения нужно знать амплитуду Umax, угловую частоту ω и момент времени t. Подставив эти значения в формулу, получаем текущее напряжение. Например, при Umax = 230 В, ω = 314 рад/с и t = 0,005 с, U ≈ 230 × cos(314 × 0,005) ≈ 215 В. Такой расчёт позволяет оценить пики напряжения и подобрать компоненты цепи по допустимым значениям.
Почему амплитуда Umax важна при проектировании электрических цепей?
Амплитуда Umax показывает максимальное напряжение, которое может возникнуть в цепи. Она определяет предельные значения для изоляции проводников, нагрузок и защитных устройств. При выборе конденсаторов, резисторов и индуктивностей необходимо учитывать Umax, чтобы избежать пробоев и перегрева элементов, особенно в цепях переменного тока с высокой амплитудой.
Как угловая частота ω влияет на скорость изменения напряжения в цепи?
Угловая частота ω задаёт, как быстро изменяется мгновенное напряжение во времени. При увеличении ω синусоидальный сигнал становится более «сжатым», пики напряжения следуют быстрее друг за другом, а скорость нарастания dU/dt = -Umax ω sin ωt растёт. Это важно при расчёте реактивных сопротивлений индуктивностей и ёмкостей, а также при выборе оборудования, чувствительного к быстрым изменениям напряжения.
Как фаза t влияет на взаимодействие напряжения и тока в цепях с индуктивными или ёмкостными элементами?
Фаза t показывает конкретный момент колебательного цикла, в котором измеряется напряжение. В цепях с индуктивностью или ёмкостью ток и напряжение смещены по фазе, и знание t позволяет определить величину и направление фазового сдвига в каждый момент. Это используется для расчёта мгновенной мощности, анализа реактивных элементов и синхронизации нескольких источников переменного тока.
Каким образом изменение частоты ω изменяет форму сигнала в переменном токе?
При увеличении ω синусоидальное напряжение становится более сжатым по времени, то есть за один и тот же промежуток времени происходит больше колебаний. При уменьшении ω сигнал растягивается, период колебаний увеличивается, а пики распределяются реже. Эти изменения влияют на реактивное сопротивление компонентов, могут вызвать перегрузку чувствительных элементов и требуют корректировки фильтров и стабилизаторов.
