Какие чувствительные элементы находятся в манометрах с тензопреобразователем

Содержание статьи

Чувствительный элемент манометра с тензопреобразователем представляет собой упругую конструкцию, деформация которой под действием давления преобразуется в электрический сигнал с помощью наклеенных или интегрированных тензорезисторов. В качестве основы применяются мембраны, сильфоны или тонкостенные трубчатые элементы из нержавеющих сталей 12Х18Н10Т, 17-4PH, а также сплавов на основе никеля. Толщина мембран для диапазона 0–1 МПа обычно составляет 0,05–0,3 мм, что обеспечивает измеряемую относительную деформацию порядка 10^-4–10^-3 при сохранении упругой работы без остаточных изменений формы.

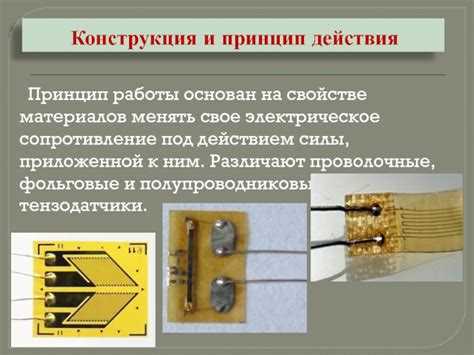

Тензопреобразователь формируется по мостовой схеме Уитстона с номинальным сопротивлением плеч 120, 350 или 1000 Ом. Коэффициент тензочувствительности металлических фольговых датчиков достигает 2,0–2,2, полупроводниковых – 80–150, что определяет чувствительность и требования к температурной компенсации. Для повышения стабильности нулевого сигнала применяют симметричное размещение активных и компенсационных тензорезисторов на зонах растяжения и сжатия. Допустимый температурный дрейф после калибровки не должен превышать 0,02–0,05 % от верхнего предела измерений на 10 °C.

Конструктивный выбор чувствительного элемента определяется рабочим давлением и типом среды. Для диапазонов до 40 МПа предпочтительны профилированные мембраны с концентрическими гофрами, уменьшающими нелинейность характеристики до 0,1–0,25 % ВПИ. При агрессивных средах используется разделительная мембрана с заполнением силиконовым или фторсодержащим маслом, вязкость которого подбирается с учетом температурного диапазона от −40 до +125 °C. Толщина защитного слоя и способ герметизации (лазерная сварка, аргонодуговая сварка) напрямую влияют на долговременную стабильность и стойкость к циклическим нагрузкам свыше 10⁶ циклов.

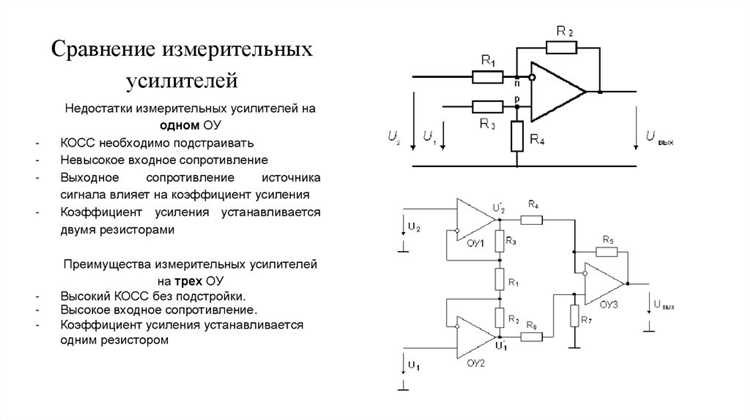

Практическая точность манометров с тензопреобразователем достигает классов 0,1–0,25 при условии корректной термокомпенсации и экранирования сигнальных цепей от электромагнитных помех. Рекомендуется применять экранированный кабель длиной не более 3–5 м без усилителя, а при большей протяженности – использовать встроенный преобразователь с выходом 4–20 мА или цифровым интерфейсом. Калибровку следует проводить не реже одного раза в 12 месяцев с использованием эталонного давления, прослеживаемого к государственным стандартам.

Конструктивные типы упругих чувствительных элементов для интеграции с тензорезисторами

Мембранные элементы применяются в манометрах с тензопреобразователем при диапазонах давлений от 10 кПа до 40 МПа. Плоская круглая мембрана из нержавеющей стали 12Х18Н10Т или сплава 36НХТЮ обеспечивает линейную зависимость прогиба от давления при толщине 0,05–1,5 мм и диаметре 10–60 мм. Тензорезисторы размещаются в зонах максимальных радиальных и тангенциальных напряжений – на расстоянии 0,6–0,8 радиуса от центра. Для повышения чувствительности используют профилированные мембраны с концентрическими гофрами глубиной 0,1–0,3 мм, что увеличивает относительную деформацию до 800–1200 мкм/м без превышения предела текучести.

Сильфонные элементы целесообразны при низких давлениях (1–600 кПа) и необходимости осевой компенсации перемещений. Тонкостенные сильфоны из бронзы БрБ2 или нержавеющей стали с толщиной стенки 0,08–0,25 мм формируют ход 0,5–5 мм. Тензорезисторы фиксируются на наружной поверхности складок, ориентируясь по направлению главных напряжений. Для снижения гистерезиса рекомендуется термообработка после формования и ограничение рабочей деформации не более 30% от допускаемой упругой.

Трубчатые упругие элементы (в том числе изогнутые трубки овального сечения) используются при давлениях до 100 МПа. Наибольшая чувствительность достигается при отношении большой и малой осей овала 1,3–1,8. Тензорезисторы устанавливаются в зоне максимального изгиба, обычно на внешней поверхности дуги. Конструктивно важно обеспечить жесткую фиксацию неподвижного конца и минимизировать паразитные крутильные деформации, влияющие на разбаланс моста.

Балочные элементы (консольные и двухопорные) применяются в преобразователях давления с разделительной мембраной и передаточным штоком. Консоль длиной 15–40 мм из стали 40Х с модулем упругости 2,0·10⁵ МПа формирует локальные деформации до 1500 мкм/м при нагрузке 1–5 Н. Тензорезисторы наклеиваются попарно в растянутой и сжатой зонах для формирования полного мостового включения, что обеспечивает температурную компенсацию и удвоение выходного сигнала.

Кольцевые и торсионные элементы используются для преобразования давления в крутящий момент. Замкнутое кольцо с прямоугольным сечением 3×6 мм из сплава 50ХФА демонстрирует устойчивую работу при циклических нагрузках до 10⁷ циклов. Тензорезисторы располагаются под углом 45° к оси для регистрации касательных напряжений. Рекомендуется применение симметричной схемы из четырех активных плеч для подавления температурного дрейфа.

Дисковые мембраны с центральным жестким пятачком применяются в датчиках высокого давления (до 250 МПа) с жидкостной передачей усилия. Толщина рабочей зоны 0,3–2,0 мм, материал – мартенситные стали с пределом текучести свыше 900 МПа. Тензорезисторы размещаются по окружности вокруг центральной зоны, где формируется максимальный градиент напряжений. Для защиты от перегрузки предусматривается механический упор, ограничивающий прогиб до 70–80% расчетного.

Выбор типа упругого элемента определяется требуемым диапазоном давления, допустимой погрешностью (обычно 0,1–1,0% ВПИ), температурным диапазоном (–60…+150 °C) и стойкостью к агрессивной среде. При интеграции с тензорезисторами критичны параметры поверхности (шероховатость не выше Ra 0,8 мкм), стабильность модуля упругости и коэффициент температурного расширения, согласованный с подложкой тензорезистора. Конструктивная оптимизация выполняется методом конечно-элементного анализа с контролем максимальных эквивалентных напряжений по Мизесу и обеспечением запаса прочности не менее 1,5.

Выбор материала мембраны с учётом диапазона давления и температурных условий

Материал мембраны в тензорезистивном манометре определяет линейность характеристики, уровень ползучести, температурный коэффициент чувствительности и ресурс циклической нагрузки. При выборе учитывают не только предел текучести и модуль упругости, но и коэффициент линейного расширения (КЛР), теплопроводность и совместимость с рабочей средой. Для диапазонов до 1,6 МПа допустимо применение аустенитных сталей с толщиной мембраны 0,05–0,15 мм, при 10–40 МПа требуются диски 0,2–0,6 мм из материалов с пределом текучести выше 600 МПа. Для давлений свыше 100 МПа используют высокопрочные сплавы с пределом текучести 900–1200 МПа и минимальной остаточной деформацией после 10⁶ циклов нагружения.

При низких и средних давлениях (до 2,5 МПа) целесообразны коррозионностойкие стали 12Х18Н10Т или AISI 316L с модулем упругости ~190 ГПа и КЛР 16–17×10⁻⁶ 1/°C. Они обеспечивают стабильную работу в диапазоне −40…+150 °C при условии температурной компенсации тензомоста. Для более высоких давлений (до 60 МПа) предпочтительны мартенситные стали 17-4PH или 40Х13 после закалки и старения, обеспечивающие предел текучести 900–1100 МПа и лучшую усталостную стойкость при частоте пульсаций до 50 Гц.

Температурный диапазон эксплуатации ограничивает выбор сильнее, чем давление. При +200…+400 °C снижается модуль упругости стали на 10–20 %, возрастает ползучесть, что приводит к дрейфу нуля тензопреобразователя до 0,2 % ВПИ на каждые 50 °C. Для таких условий применяют сплавы на основе никеля (Inconel 718, ХН77ТЮР) с рабочей температурой до 600 °C и КЛР 12–13×10⁻⁶ 1/°C, что снижает термонапряжения в зоне наклейки тензорезисторов. При криогенных температурах (−196 °C) требуется материал с сохранением пластичности; аустенитные стали предпочтительнее ферритных из-за отсутствия хрупкого разрушения.

Для агрессивных сред учитывают коррозионную стойкость и склонность к межкристаллитной коррозии:

в хлоридсодержащих средах – 316L или сплавы с молибденом (2–3 % Mo);
в сероводородной атмосфере – материалы с твёрдостью не выше 22 HRC для предотвращения сульфидного растрескивания;
в кислотах высокой концентрации – никелевые сплавы или танталовые наплавки толщиной 0,1–0,3 мм;
при абразивной нагрузке – закалённые стали с поверхностным упрочнением (нитрирование 0,2–0,4 мм).

Согласование КЛР мембраны и подложки тензорезистора критично для минимизации температурной погрешности. Разница более 3×10⁻⁶ 1/°C приводит к паразитным деформациям и дополнительной ошибке до 0,1 % ВПИ на каждые 30 °C. При использовании кремниевых тензочипов (КЛР ~2,6×10⁻⁶ 1/°C) применяют промежуточные компенсационные слои или выбирают сплавы с пониженным КЛР (например, прецизионные железо-никелевые композиции).

Толщина мембраны рассчитывается из условия допускаемой относительной деформации 0,1–0,3 % в зоне тензорезистора для обеспечения линейности сигнала. При превышении 0,5 % возрастает риск пластической деформации и остаточного смещения нуля. Для диапазона 0–25 МПа типичная прогибная деформация центра мембраны диаметром 20 мм не должна превышать 0,15 мм. Расчёт выполняют с учётом модуля упругости при максимальной рабочей температуре, а не при 20 °C.

Окончательный выбор материала фиксируют после ресурсных испытаний: не менее 10⁶ циклов при амплитуде 80 % ВПИ и температуре, близкой к предельной. Допустимое изменение чувствительности – не более ±0,25 %, смещение нуля – не выше ±0,1 % ВПИ. Если параметры выходят за пределы, увеличивают толщину мембраны, переходят на сплав с более высоким пределом текучести или вводят термокомпенсационные элементы в мостовую схему.

Схемы наклейки и ориентация тензорезисторов на мембране для получения стабильного сигнала

Для круглых мембран манометров с центральной нагрузкой максимальные растягивающие напряжения возникают в радиальном направлении вблизи центра, а окружные – на периферии. При толщине мембраны 0,2–0,5 мм и рабочем прогибе 0,1–0,3 толщины оптимальная зона наклейки тензорезисторов располагается на расстоянии 0,3–0,5 радиуса от центра, где градиент деформаций минимально чувствителен к разбросу модуля упругости материала. Радиально ориентированные тензорезисторы фиксируют растяжение, тангенциально ориентированные – сжатие, что позволяет формировать дифференциальный сигнал без смещения нуля.

Классическая мостовая схема с четырьмя активными тензорезисторами реализуется попарной наклейкой двух радиальных и двух окружных элементов, размещённых симметрично относительно осей мембраны. При коэффициенте тензочувствительности 2,0–2,2 и деформации 500–1000 мкε выходной сигнал моста достигает 1–2 мВ/В. Симметрия размещения снижает влияние эксцентриситета давления и температурных градиентов; допустимое отклонение угла ориентации не должно превышать ±2° для сохранения линейности в пределах 0,1% от диапазона.

Для мембран с жёстким центром (сварная шайба или утолщение) рационально смещать тензорезисторы к зоне максимального изгиба у перехода «жёсткий центр – рабочая часть». В этой области доминируют изгибные напряжения, поэтому тензорезисторы ориентируют вдоль направления главных напряжений, определённых методом конечных элементов. Практически это означает наклейку под углом 35–55° к радиусу при соотношении радиальных и окружных напряжений 1:0,6–0,8.

Для повышения стабильности нуля при температурных колебаниях применяют схему с двумя активными и двумя компенсационными тензорезисторами, размещёнными на ненагруженной зоне основания. Компенсационные элементы ориентируют идентично активным и изготавливают из той же фольги, обеспечивая совпадение температурного коэффициента сопротивления в пределах ±5 ppm/°C. Разброс сопротивлений в плечах моста перед балансировкой не должен превышать 0,1%.

При использовании прямоугольных мембран или мембран с прямолинейными рёбрами жёсткости тензорезисторы располагают вдоль осей максимальных изгибных моментов. В зонах концентрации напряжений у кромок расстояние от края выбирают не менее 1,5 ширины активной решётки, чтобы исключить паразитные сдвиговые компоненты. При толщине клеевого слоя 10–20 мкм и модуле упругости клея не ниже 2 ГПа достигается передача деформации свыше 95% без заметной релаксации сигнала.

Для подавления поперечной чувствительности используют крестовую конфигурацию из двух взаимно перпендикулярных тензорезисторов в одной точке. Такой узел позволяет измерять разность главных деформаций и минимизировать влияние неоднородности материала мембраны. Коэффициент поперечной чувствительности не должен превышать 2%; при превышении выполняют цифровую коррекцию, однако предпочтительнее обеспечить геометрическую компенсацию на этапе наклейки.

Контроль ориентации выполняют с применением оптических шаблонов или лазерной разметки; допустимое смещение центра решётки относительно расчётной точки – не более ±0,1 мм для мембран диаметром до 40 мм. После полимеризации клея проводят термоциклирование в диапазоне −40…+85 °C с выдержкой не менее 2 часов на каждом плато для стабилизации остаточных напряжений. Только при соблюдении геометрической симметрии, корректной ориентации по главным напряжениям и минимальном разбросе параметров достигается долговременная нестабильность сигнала менее 0,05% от верхнего предела измерений.
