За какие операции отвечает микропроцессор

Микропроцессор – это центральный элемент вычислительного устройства, который отвечает за выполнение множества операций, от базовых вычислений до управления устройствами и памяти. Каждая операция, которую выполняет процессор, начинается с извлечения инструкции из памяти и заканчивается её выполнением в соответствии с заложенной логикой. Структура микропроцессора, включающая арифметико-логическое устройство (АЛУ), регистры и управляющие блоки, позволяет ему обрабатывать данные с высокой скоростью и точностью.

Арифметические и логические операции – это одни из самых основных функций, выполняемых процессором. АЛУ микропроцессора осуществляет все математические действия, такие как сложение, вычитание, умножение, а также логические операции – И, ИЛИ, НЕ, которые необходимы для выполнения более сложных алгоритмов.

Кроме того, микропроцессор управляет потоками данных между различными частями системы, включая оперативную память, кэш-память и периферийные устройства. Это позволяет эффективно работать с большими объёмами информации и гарантирует быстрый доступ к данным, что критически важно для производительности системы.

Операции с памятью также являются ключевыми для микропроцессора. Он отвечает за чтение и запись данных, обработку команд, связанных с адресацией памяти, а также управление её доступом, включая взаимодействие с кэшами для ускоренной работы с часто используемыми данными.

Важной частью работы процессора является управление периферийными устройствами. С помощью встроенных контроллеров, микропроцессор может направлять данные на экраны, диски, сетевые адаптеры и другие устройства, что делает взаимодействие с внешним миром возможным и удобным для пользователей.

Как микропроцессор выполняет арифметические операции

Арифметические операции в микропроцессоре выполняются с помощью арифметико-логического устройства (АЛУ). Этот блок обрабатывает числа, выполняя такие операции, как сложение, вычитание, умножение и деление. АЛУ принимает операнды, выполняет математические вычисления и передает результаты в регистры или память. Сложение и вычитание обрабатываются с использованием логики побитовых операций, что позволяет обеспечить точность на уровне машинных команд.

При сложении чисел микропроцессор использует принцип переноса разряда: каждый разряд числа складывается по очереди, начиная с младших разрядов, с учётом переноса. Аналогично, при вычитании осуществляется операция заимствования разряда, если результат вычитания в текущем разряде отрицателен. Эти операции реализованы через алгоритм сложения в коде дополнений до двух, что позволяет эффективно работать с отрицательными числами.

Для умножения и деления микропроцессор использует более сложные алгоритмы. Умножение может быть выполнено как через повторное сложение (для простых процессоров), так и через более сложные схемы, такие как метод длинных сдвигов и прибавлений. Деление, в свою очередь, реализуется с помощью алгоритмов, основанных на последовательном вычитании, делении с остатком или сдвигами, что позволяет эффективно разделить большие числа.

Для повышения точности в некоторых процессорах реализованы дополнительные вычислительные блоки, такие как блоки с плавающей запятой (FPU). Эти блоки могут выполнять операции с числами с плавающей запятой (например, деление, умножение или возведение в степень), которые требуют обработки значений с дробной частью и значительно сложнее, чем операции с целыми числами.

Процессоры также часто используют кэш-память для хранения промежуточных результатов арифметических операций, что ускоряет их выполнение. Особенно важно это для операций с большими числами, которые требуют большого количества вычислений и временных задержек. Параллельная обработка операций в современных многоядерных процессорах также позволяет значительно повысить производительность при выполнении сложных арифметических задач.

Роль микропроцессора в логических вычислениях

Основные логические операции, выполняемые микропроцессором:

• И (AND) – возвращает 1, если оба операнда равны 1. Применяется в задачах фильтрации данных и маскировки бит.
• ИЛИ (OR) – возвращает 1, если хотя бы один из операндов равен 1. Используется для объединения данных и проверки наличия хотя бы одного условия.
• НЕ (NOT) – инвертирует значения операнда. Применяется для логической отрицания и управления флагами.
• Исключающее ИЛИ (XOR) – возвращает 1, если операнды различны. Используется в алгоритмах шифрования и проверке четности.

Микропроцессор выполняет эти операции на уровне отдельных битов данных, что делает возможным обработку логических условий в реальном времени. Например, для выполнения условных инструкций процессор использует команду сравнения, которая применяет операции И, ИЛИ или XOR для проверки значений и принятия решения о дальнейшем ходе выполнения программы.

Логические операции также необходимы для работы с флагами состояния процессора. Каждый флаг указывает на результат выполнения предыдущей операции, например, флаг переноса или флаг нуля. Эти флаги часто используются для контроля выполнения программ и принятия решений о том, как продолжить выполнение команд. Например, флаг нуля указывает, что результат арифметической операции равен нулю, и может использоваться для реализации условных переходов.

Кроме того, современные процессоры могут выполнять логические вычисления параллельно с арифметическими операциями, что значительно повышает общую производительность системы. Эта способность особенно важна для задач, требующих быстрой обработки больших объемов данных, например, в области обработки изображений, шифрования и сетевых технологий.

Обработка команд в микропроцессоре: цикл извлечения и выполнения

Процесс обработки команд в микропроцессоре состоит из нескольких последовательных этапов, которые можно объединить в цикл извлечения и выполнения (Fetch-Execute Cycle). Каждый цикл включает в себя несколько ключевых этапов: извлечение команды из памяти, декодирование, выполнение и запись результата. Это основной процесс, который позволяет микропроцессору выполнять инструкции программы.

Цикл извлечения и выполнения команд состоит из следующих шагов:

Каждый из этих шагов выполняется за несколько тактов процессора. Сложность и время выполнения команд могут варьироваться в зависимости от типа операции. Например, арифметические операции могут требовать большего времени для выполнения, чем простые логические операции. Также стоит отметить, что в современных процессорах часто используется конвейеризация, что позволяет одновременно обрабатывать несколько инструкций на разных этапах цикла, повышая общую производительность.

Цикл извлечения и выполнения является основой работы микропроцессора и определяет его способность к быстрому выполнению программ. Быстрая и точная обработка команд требует от процессора высокой частоты и оптимизации работы с памятью и кэш-памятью для минимизации задержек при извлечении команд.

Как микропроцессор управляет потоками данных

Основные механизмы управления данными в микропроцессоре:

• Шины данных – каналы, по которым данные передаются между процессором, памятью и периферийными устройствами. Шина данных может быть как односторонней, так и двусторонней. Современные процессоры используют несколько шин для параллельной передачи данных, что позволяет ускорить процесс обработки.
• Регистры – это быстрые локальные ячейки памяти внутри процессора, которые используются для хранения данных в процессе выполнения команд. Процессор может быстро извлекать данные из регистров для выполнения операций, что сокращает время обработки.
• Кэш-память – высокоскоростная память, расположенная между процессором и основной памятью (ОЗУ). Кэш хранит часто используемые данные, что позволяет избежать медленных обращений к основной памяти и ускоряет обработку данных.

Для повышения производительности современные процессоры используют технологии многозадачности и многозадания, такие как многоканальные шины и параллельная обработка данных, что позволяет одновременно управлять несколькими потоками данных без потери в скорости. Эта способность критична для работы с большими объёмами информации, например, в графических и вычислительных задачах.

Ответственность микропроцессора за синхронизацию различных компонентов

Основные механизмы синхронизации, используемые микропроцессором:

• Тактовые импульсы (Clock signals) – процессор и другие компоненты системы синхронизируются с помощью тактового сигнала, который задает временные интервалы для выполнения операций. Эти импульсы регулируют скорость работы процессора и синхронизируют обмен данными между компонентами. Тактовая частота процессора напрямую влияет на производительность, определяя, сколько операций он может выполнить за единицу времени.
• Контроллеры синхронизации – для организации правильного взаимодействия между различными частями компьютера процессор использует специальные контроллеры. Они отслеживают состояние системных шин, управление памятью и периферийными устройствами, обеспечивая их своевременное подключение к процессору. Контроллеры синхронизируют потоки данных, что предотвращает ошибки при чтении или записи данных в память и периферийные устройства.
• Многозадачность и тайминг – микропроцессор контролирует выполнение нескольких программ, перераспределяя ресурсы между ними и синхронизируя их работу. Это достигается через использование прерываний и таймеров, которые помогают процессору определить, когда переключиться между задачами, и гарантируют, что каждый процесс получает необходимое время для выполнения.
• Синхронизация с памятью – для правильной работы с памятью процессор использует схемы управления доступом, которые позволяют организовать очередность операций чтения и записи в память, минимизируя задержки. Это важно при работе с многозадачностью, когда одновременно могут выполняться несколько операций с памятью.

Микропроцессор также отвечает за синхронизацию работы между ядрами в многоядерных процессорах. В таких системах каждый процессорный ядро может выполнять свои задачи параллельно, но для корректного выполнения необходимо синхронизировать доступ к общим ресурсам, таким как кэш-память и память системы. Это требует использования сложных алгоритмов, таких как кэш-когерентность и синхронизация между потоками.

Правильная синхронизация компонентов позволяет достичь высокой производительности и стабильности работы системы, снижая вероятность ошибок и конфликтов при обработке данных. Микропроцессор выполняет эту задачу через координацию всех операций, гарантируя, что каждый компонент системы работает в нужный момент времени и в нужной последовательности.

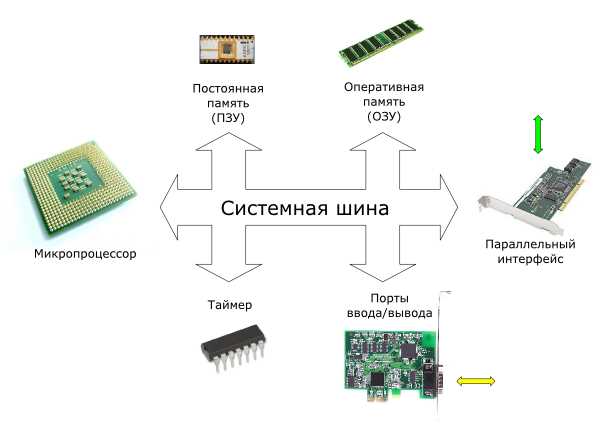

Управление памятью: что делает микропроцессор для работы с памятью

Процессор взаимодействует с памятью через следующие механизмы:

• Регистры процессора – микропроцессор использует регистры для временного хранения данных в процессе выполнения команд. Регистры обеспечивают минимальное время доступа к данным, что ускоряет выполнение операций. Например, арифметические операции выполняются непосредственно в регистрах.
• Управление доступом к оперативной памяти – процессор обращается к основной памяти через контроллеры шины памяти. Каждая операция чтения или записи данных в память включает передачу адреса, по которому нужно прочитать или записать данные. Процессор использует систему адресации, чтобы точно указать, где в памяти находятся необходимые данные.
• Кэширование – процессор использует многоуровневую кэш-память (L1, L2, L3) для ускорения доступа к данным, которые часто используются. Кэширование позволяет снизить время ожидания при обращении к оперативной памяти. Когда процессор обращается к данным, он сначала проверяет, есть ли эти данные в кэше. Если данные находятся в кэше, доступ к ним происходит значительно быстрее, чем при чтении из основной памяти.
• Виртуальная память – в современных системах микропроцессор использует механизм виртуальной памяти для управления памятью с помощью страничной адресации. Это позволяет эффективно работать с большими объемами данных, создавая иллюзию наличия более объемной памяти, чем физически доступно. При этом, когда процессор обращается к данным, операционная система решает, какие страницы памяти должны быть загружены в физическую память.
• Система прерываний и обработка ошибок памяти – микропроцессор использует прерывания для обработки ошибок памяти, таких как сбои при доступе к данным. Когда происходит ошибка, процессор может приостановить выполнение программы и передать управление системе, которая анализирует и устраняет проблему.

Важной частью управления памятью является поддержка различных типов памяти: от регистров и кэш-памяти до основной и виртуальной памяти. Эффективное управление памятью позволяет процессору быстро обрабатывать данные и минимизировать время задержки. Правильная организация взаимодействия между процессором и памятью критична для стабильной работы системы, особенно при многозадачности и работе с большими объемами данных.

Взаимодействие микропроцессора с периферийными устройствами

Основные механизмы взаимодействия процессора с периферийными устройствами:

• Прерывания – один из ключевых механизмов взаимодействия процессора с периферийными устройствами. Когда периферийное устройство готово к передаче данных или требует внимания, оно генерирует прерывание. Процессор приостанавливает выполнение текущей задачи и передает управление обработчику прерывания, который обрабатывает запрос устройства. Это позволяет эффективно реагировать на события в реальном времени.
• ДМА (Direct Memory Access) – для ускорения обмена данными между памятью и периферийными устройствами используется технология прямого доступа к памяти (DMA). С помощью DMA устройства могут передавать данные в память без непосредственного участия процессора, что существенно снижает нагрузку на процессор и ускоряет выполнение операций, таких как копирование больших файлов с диска в память.
• Шины данных – микропроцессор использует системные шины для передачи данных между собой и периферийными устройствами. В современных системах могут использоваться несколько шин для параллельной передачи данных, что позволяет ускорить процесс взаимодействия. Шины обеспечивают не только обмен данными, но и синхронизацию между различными компонентами системы.

Процессор управляет не только синхронизацией потоков данных, но и решает задачи приоритезации. Например, при одновременном запросе данных от нескольких устройств процессор может регулировать порядок обработки запросов, используя механизмы, такие как очереди или прерывания с разным приоритетом. Это гарантирует, что данные поступают с минимальными задержками и в нужном порядке.

Сложность взаимодействия с периферийными устройствами увеличивается в многозадачных и многопроцессорных системах. Для эффективной работы с несколькими устройствами одновременно процессор использует специализированные интерфейсы и протоколы передачи данных, такие как PCIe или USB, которые обеспечивают высокоскоростной обмен данными с внешними компонентами.

Вопрос-ответ:

Какие операции выполняет микропроцессор при обработке данных?

Микропроцессор выполняет несколько типов операций: арифметические, логические и операции с памятью. Арифметические операции включают сложение, вычитание, умножение и деление, которые выполняются через арифметико-логическое устройство (АЛУ). Логические операции, такие как AND, OR, XOR, позволяют принимать решения на основе условий. Также микропроцессор управляет памятью, обеспечивая чтение, запись и обработку данных, используя различные типы памяти, включая кэш и оперативную память.

Как микропроцессор выполняет арифметические операции?

Арифметические операции в микропроцессоре выполняются через АЛУ. Когда нужно выполнить операцию, данные загружаются в регистры процессора. Например, для сложения процессор складывает биты по разрядам, учитывая перенос. Для вычитания используется дополнение до двух, что позволяет работать с отрицательными числами. Умножение и деление выполняются через повторяющиеся операции сложения и вычитания или с помощью более сложных алгоритмов, таких как метод сдвигов.

Что происходит, когда микропроцессор выполняет логические операции?

При выполнении логических операций процессор обрабатывает биты данных с помощью АЛУ. Например, операция И (AND) возвращает 1 только если оба бита равны 1, а операция ИЛИ (OR) возвращает 1, если хотя бы один из операндов равен 1. Эти операции широко применяются при принятии решений в программах, для проверки состояний флагов, а также в алгоритмах шифрования. Логические операции также используются для работы с регистрами и управления потоком выполнения инструкций в процессоре.

Как микропроцессор взаимодействует с памятью?

Микропроцессор использует систему команд для взаимодействия с памятью. Для работы с оперативной памятью он использует контроллеры, которые управляют чтением и записью данных. Процессор использует адресацию, чтобы указать, в какой части памяти находятся данные. Для ускорения операций процессор использует кэш-память, которая хранит часто используемые данные и позволяет значительно снизить задержку при обращении к основной памяти. В некоторых системах используется виртуальная память для работы с большими объемами данных, создавая иллюзию дополнительного объема памяти, несмотря на физические ограничения.
