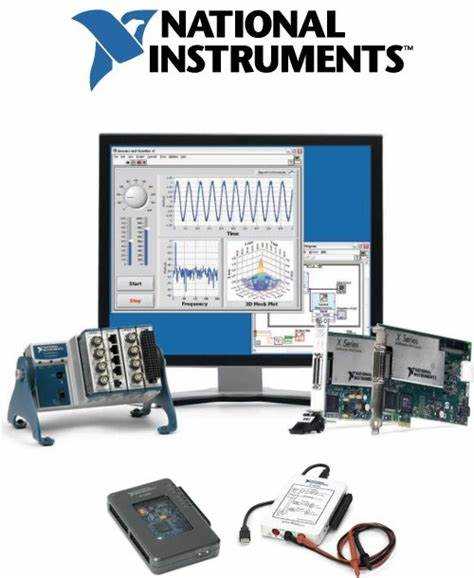

National instruments что это за программа

National Instruments представляет собой комплексное программное обеспечение для управления измерениями, тестированием и автоматизацией инженерных процессов. Программа позволяет интегрировать более 500 типов датчиков и приборов, обеспечивая сбор данных с частотой до 1 МГц на каждый канал.

Функциональные модули включают создание виртуальных приборов, настройку сигналов и синхронизацию нескольких устройств в одной сети. Это позволяет строить автоматические тестовые последовательности для сложных систем без ручного вмешательства, сокращая время на проверку компонентов до 70%.

Анализ данных поддерживает фильтрацию, спектральное разложение и математическую обработку сигналов в реальном времени. Инструменты визуализации позволяют строить графики с до 10 000 точек за один измерительный цикл и формировать отчёты в форматах CSV, PDF и XML для дальнейшей обработки.

Программа интегрируется с промышленными контроллерами и ПЛК через стандарты OPC и LabVIEW, что обеспечивает обмен данными между оборудованием и программой без дополнительных драйверов. Такой подход позволяет построить полные автоматизированные системы тестирования и мониторинга на базе одного программного продукта.

National Instruments: назначение функции и возможности программы

Программа National Instruments предназначена для организации комплексных измерительных и тестовых систем. Она объединяет управление оборудованием, сбор данных и их обработку в единой среде, поддерживая более 500 моделей датчиков и интерфейсов. Частота сбора данных достигает 1 МГц на канал, что позволяет фиксировать быстрые изменения сигналов в реальном времени.

Функции программы включают построение виртуальных приборов, автоматизацию тестовых последовательностей и анализ сигналов с применением цифровой фильтрации, спектрального разложения и статистической обработки. Настройка каналов и синхронизация устройств выполняется через встроенные драйверы, что упрощает интеграцию с промышленными контроллерами и ПЛК.

Программа поддерживает визуализацию данных и генерацию отчетов. Для удобства обработки информации доступна таблица с ключевыми параметрами возможностей:

Использование National Instruments позволяет строить законченные измерительные системы, сокращать время тестирования и минимизировать вероятность ошибок при ручной обработке данных.

Функции сбора данных и подключение датчиков

National Instruments поддерживает подключение широкого спектра датчиков: термопар, тензодатчиков, акселерометров, датчиков давления и влажности. Каждый канал можно настроить индивидуально с частотой выборки до 1 МГц, что позволяет фиксировать быстрые изменения физических величин.

Программа обеспечивает калибровку входных сигналов, компенсацию шумов и коррекцию смещения для точного измерения. Поддерживаются аналоговые и цифровые интерфейсы, включая PXI, USB, PCI и Ethernet, что позволяет интегрировать существующее оборудование без дополнительных адаптеров.

Для комплексных систем доступна синхронизация нескольких устройств по внешнему триггеру, что гарантирует согласованность данных с разных каналов. Сбор данных можно настроить на непрерывный режим или циклическое измерение с сохранением результатов в таблицах и базах данных для последующего анализа.

Рекомендуется заранее определять диапазоны сигналов и частоту дискретизации для каждого датчика, чтобы избежать перегрузки каналов и потери данных. Также полезно использовать встроенные фильтры для устранения высокочастотных помех и повышения точности измерений.

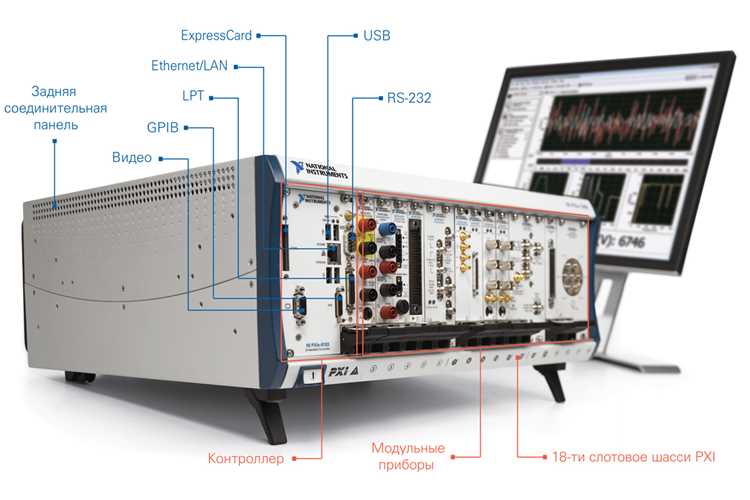

Создание и настройка виртуальных приборов

В National Instruments виртуальные приборы позволяют моделировать функциональность физических устройств и управлять измерительными процессами программно. Они создаются с помощью встроенного интерфейса LabVIEW и поддерживают подключение к реальному оборудованию через драйверы.

Основные возможности настройки виртуальных приборов:

• Определение количества входных и выходных каналов с индивидуальными параметрами диапазона и чувствительности.
• Настройка триггеров и условий запуска измерений для каждого канала.
• Применение фильтров, компенсации смещения и коррекции сигналов в реальном времени.
• Создание пользовательских панелей управления с графиками, индикаторами и цифровыми счётчиками.

Рекомендации по использованию виртуальных приборов:

1. Перед запуском тестов проверять калибровку каналов для точного соответствия измеряемым величинам.
2. Использовать шаблоны приборов для стандартных задач, чтобы ускорить процесс настройки.
3. Синхронизировать виртуальные приборы с реальными устройствами через внешние триггеры для корректного сбора данных.
4. Экспортировать результаты измерений в таблицы или базы данных для анализа и отчетности.

Виртуальные приборы позволяют комбинировать различные типы сигналов и источников данных в единой среде, обеспечивая гибкость тестирования и оптимизацию процессов измерений.

Автоматизация измерительных процессов

National Instruments позволяет строить полностью автоматизированные измерительные системы, включая последовательное выполнение тестов, управление оборудованием и сбор данных без участия оператора. Программа поддерживает создание скриптов для запуска и остановки экспериментов в заданное время или по событию.

Автоматизация достигается через:

• Настройку циклических измерений с индивидуальными интервалами для каждого канала.
• Использование условий запуска и остановки по внешним триггерам или внутренним событиям.
• Управление подключенными устройствами через интерфейсы PXI, USB, Ethernet и PCI.
• Встроенные функции калибровки и коррекции сигналов перед сохранением данных.

Рекомендации для практического применения:

• Перед автоматическим запуском тестов проверять корректность всех подключений и диапазонов измерений.
• Использовать логирование ошибок и событий для анализа отклонений в процессе измерений.
• Разделять задачи на отдельные последовательности для упрощения модификации и повторного использования скриптов.
• Сохранять результаты в стандартизированные форматы CSV, XML или базы данных для дальнейшей обработки.

Автоматизация позволяет ускорить сбор данных, снизить риск ошибок и обеспечить повторяемость измерений в сложных системах с множеством каналов и датчиков.

Анализ сигналов и обработка данных

National Instruments предоставляет инструменты для комплексного анализа сигналов и обработки данных с высокой точностью. Программа поддерживает математическую обработку в реальном времени, включая фильтрацию, спектральный анализ и вычисление статистических характеристик.

Основные функции анализа и обработки данных:

• Цифровая фильтрация низких, высоких и полосовых частот для устранения шумов.
• Быстрое преобразование Фурье (FFT) для спектрального анализа сигналов до 10 000 точек за цикл.
• Вычисление средних значений, стандартного отклонения и корреляции между каналами.
• Обработка сигналов с использованием алгоритмов сглаживания и компенсации смещения.

Рекомендации для практического применения:

1. Настраивать диапазоны входных сигналов перед анализом для предотвращения клиппинга и потери данных.
2. Использовать фильтры с соответствующими параметрами среза в зависимости от частотных характеристик измеряемого сигнала.
3. Сохранять промежуточные результаты обработки для проверки корректности алгоритмов.
4. Комбинировать анализ в реальном времени с последующей пакетной обработкой для комплексных систем с большим количеством каналов.

Эти возможности позволяют выявлять аномалии, контролировать качество сигналов и готовить данные для дальнейшей визуализации и формирования отчетов.

Интеграция с внешним оборудованием и ПЛК

National Instruments поддерживает подключение к промышленным контроллерам и ПЛК через стандарты OPC, Modbus и LabVIEW интерфейсы. Это позволяет обмениваться данными между программой и оборудованием без дополнительных драйверов, обеспечивая синхронизацию измерений и управление процессами в реальном времени.

Возможности интеграции включают:

• Чтение и запись сигналов на цифровые и аналоговые входы/выходы ПЛК.
• Обмен данными с датчиками и исполнительными механизмами через Ethernet, USB и PCI интерфейсы.
• Настройку событий и триггеров для автоматического запуска измерений при изменении состояния оборудования.
• Сбор и хранение данных с нескольких устройств в единой базе для последующего анализа.

Рекомендации по использованию интеграции:

• Перед подключением проверять совместимость протоколов между ПЛК и программой.
• Использовать именованные теги и каналы для упрощения управления большим количеством устройств.
• Применять встроенные функции калибровки и нормализации сигналов для точного контроля процессов.
• Вести логирование команд и событий для диагностики и анализа работы оборудования.

Интеграция с внешним оборудованием расширяет возможности National Instruments, позволяя строить комплексные автоматизированные системы тестирования и мониторинга с высокой точностью и контролем данных.

Программирование тестовых последовательностей

National Instruments позволяет создавать сложные тестовые последовательности для проверки оборудования и систем в автоматическом режиме. Последовательности формируются с использованием LabVIEW или встроенного скриптового языка и могут включать циклы, условия и обработку событий.

Основные возможности программирования тестов:

• Определение порядка измерений и времени задержек между шагами.
• Условные ветвления для выполнения разных действий в зависимости от состояния сигналов.
• Запуск внешних устройств и синхронизация с виртуальными приборами через триггеры.
• Сбор и хранение результатов каждого шага для анализа и формирования отчётов.

Рекомендации для практического применения:

• Разбивать сложные тесты на отдельные модули для упрощения отладки и повторного использования.
• Использовать встроенные функции проверки диапазонов и допустимых значений для предотвращения ошибок измерений.
• Включать логирование событий и ошибок для детального анализа работы тестов.
• Планировать последовательности с учётом времени отклика подключенного оборудования для синхронизации сигналов.

Программирование тестовых последовательностей обеспечивает повторяемость измерений, сокращает время тестирования и позволяет интегрировать контроль качества на всех этапах проверки оборудования.

Визуализация результатов и отчётность

National Instruments предоставляет инструменты для построения графиков, диаграмм и таблиц с измеренными данными в реальном времени. Поддерживаются до 10 000 точек на график, что позволяет отображать динамические изменения сигналов без потери точности.

Функции визуализации и отчётности включают:

• Создание интерактивных графиков с настройкой осей, масштабирования и цветовой индикации сигналов.
• Объединение нескольких каналов на одной панели для сравнения и анализа взаимосвязей.
• Автоматический экспорт данных и графиков в форматы CSV, PDF и XML для дальнейшей обработки.
• Генерацию отчётов с таблицами, диаграммами и статистическими показателями каждого измерения.

Рекомендации по использованию:

• Настраивать шкалы и диапазоны графиков под реальные значения сигналов для корректного отображения данных.
• Использовать цветовую кодировку и легенды для визуального разделения каналов и параметров.
• Сохранять промежуточные результаты и отчёты для анализа и контроля качества измерений.
• Комбинировать графики и таблицы для комплексного анализа сигналов и выявления отклонений.

Визуализация и отчётность позволяют не только отслеживать динамику процессов, но и документировать результаты для анализа и принятия решений на основании точных измерений.

Вопрос-ответ:

Для каких задач чаще всего используют National Instruments?

National Instruments применяется для автоматизации измерений, тестирования оборудования и обработки сигналов. Программа позволяет подключать датчики, управлять виртуальными приборами, собирать данные с высокой частотой и анализировать их с применением фильтров, спектрального разложения и статистических методов. Это позволяет контролировать качество компонентов и оптимизировать процесс тестирования.

Какие типы датчиков поддерживает программа?

Программа поддерживает термопары, тензодатчики, акселерометры, датчики давления, влажности и аналоговые и цифровые входы/выходы. Подключение осуществляется через интерфейсы PXI, USB, PCI и Ethernet. Для каждого канала можно задавать индивидуальные диапазоны и частоту выборки, что позволяет фиксировать быстрые изменения сигналов и получать точные измерения в реальном времени.

Как настроить виртуальный прибор для тестирования оборудования?

Виртуальный прибор создается через LabVIEW или встроенные инструменты программы. Настройка включает определение количества каналов, диапазонов сигналов, условий запуска измерений и триггеров. Можно подключать фильтры, корректировать смещение и отображать результаты на пользовательской панели с графиками и индикаторами. Рекомендуется проверять калибровку каждого канала перед тестом и использовать шаблоны для повторяющихся задач.

Какие возможности анализа сигналов доступны в National Instruments?

Программа позволяет фильтровать сигналы, выполнять спектральное разложение с помощью FFT, вычислять средние значения, стандартное отклонение и корреляцию между каналами. Поддерживается обработка сигналов в реальном времени, что позволяет выявлять аномалии и контролировать качество данных. Также возможно комбинировать анализ с последующей пакетной обработкой для систем с большим числом каналов.

Можно ли интегрировать National Instruments с промышленными ПЛК?

Да, программа поддерживает интеграцию через стандарты OPC, Modbus и LabVIEW. Это позволяет обмениваться данными между контроллерами и измерительными системами, управлять сигналами с цифровых и аналоговых входов/выходов и синхронизировать процессы с внешними устройствами. Рекомендуется использовать именованные каналы и вести логирование событий для контроля корректности работы системы.

Как National Instruments помогает автоматизировать процесс тестирования оборудования?

National Instruments позволяет создавать последовательности тестов, которые выполняются без участия оператора. С помощью программы можно задавать порядок измерений, интервалы между шагами, условия запуска и остановки по событиям или внешним триггерам. Это обеспечивает согласованность результатов с разных датчиков и каналов, снижает вероятность ошибок и ускоряет сбор данных. Также доступно логирование каждого шага теста и сохранение результатов в таблицах или базах данных для последующего анализа.
