Сколько узлов в представленной ниже схеме

Понимание количества узлов в электрической схеме напрямую влияет на корректность расчётов токов и напряжений. Узел – это не просто визуальная точка на чертеже, а совокупность электрически соединённых проводников с одинаковым потенциалом. Ошибка в определении числа узлов приводит к неверному применению законов Кирхгофа и, как следствие, к искажённым результатам анализа цепи.

В практических схемах узлы часто маскируются разветвлениями, перемычками и элементами с нулевым сопротивлением. Например, длинный провод с несколькими подключёнными резисторами остаётся одним узлом, несмотря на множество точек контакта. Ключевым критерием служит отсутствие элементов, создающих падение напряжения между соединёнными точками.

При анализе схем постоянного и переменного тока подсчёт узлов становится отправной точкой для выбора метода расчёта. Метод узловых потенциалов требует точного знания числа независимых узлов, так как именно оно определяет количество уравнений. На практике удобно начинать с выбора опорного узла и поэтапно группировать все электрически эквивалентные соединения.

В учебных и реальных схемах – от простых цепей с двумя резисторами до многоконтурных плат – навык правильного определения узлов позволяет быстрее находить ошибки в соединениях, проверять корректность схемных решений и уверенно переходить к численным расчётам без лишних допущений.

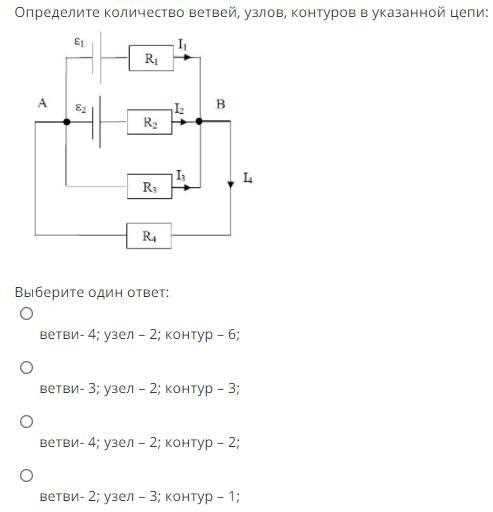

Что считается узлом в электрической схеме по правилам теории цепей

В теории электрических цепей узел определяется как совокупность точек схемы, между которыми отсутствует падение напряжения. Это означает, что все элементы, соединённые идеальными проводниками, принадлежат одному узлу и имеют одинаковый электрический потенциал независимо от геометрической формы соединений.

Для корректного определения узла необходимо опираться не на графическое изображение, а на физические свойства соединений. Если между двумя точками нет элементов, создающих сопротивление, индуктивность или ёмкость, они образуют один узел, даже если на схеме они удалены друг от друга.

Согласно правилам теории цепей, узлом считается:

• любая группа точек, соединённых проводниками с пренебрежимо малым сопротивлением;
• место соединения трёх и более ветвей, если между ними нет элементов цепи;
• общий провод (земля, корпус, шина), используемый как опорный потенциал.

При этом не считаются отдельными узлами:

• точки, соединённые через элементы с конечными электрическими параметрами;
• контакты, между которыми задано падение напряжения по условиям схемы.

Практический алгоритм определения узлов включает последовательные действия:

1. Мысленно удалить все элементы схемы, оставив только проводники.
2. Объединить все непрерывно соединённые проводами участки.
3. Присвоить каждому такому участку отдельный номер узла.

Такой подход позволяет однозначно определить число узлов даже в сложных схемах с перемычками, шинами и несколькими источниками питания, исключая ошибки при дальнейшем расчёте токов и напряжений.

Как отличить узел от точки соединения проводов на практике

На принципиальных схемах одна и та же электрическая точка может быть изображена несколькими пересечениями линий, что часто вводит в заблуждение. Узел определяется не количеством пересечений, а наличием или отсутствием элементов между соединёнными участками. Если провод идёт непрерывно и между точками нет компонентов цепи, все такие соединения относятся к одному узлу.

Практический признак узла – одинаковый потенциал во всех его точках. В реальной работе это проверяется логически: если мысленно «сжать» проводник в одну точку и схема при этом не изменит структуру, значит речь идёт об одном узле, а не о нескольких независимых соединениях.

Для быстрой проверки на практике удобно использовать простой приём: проследить путь от одной точки схемы до другой. Если на этом пути отсутствуют резисторы, катушки, конденсаторы или источники, точки принадлежат одному узлу. Наличие хотя бы одного элемента автоматически разделяет узлы.

Типичная ошибка – считать каждый визуальный контакт или пересечение линий отдельным узлом. Такой подход искажает количество узлов и приводит к лишним уравнениям при расчётах. Корректное различие между узлом и точкой соединения ускоряет анализ схем и упрощает проверку их логической структуры.

Сколько узлов образуется при параллельном соединении элементов

Параллельное соединение элементов формирует строго определённое количество узлов, независимо от числа ветвей. Ключевая особенность такого соединения заключается в том, что все элементы подключаются к одной паре общих точек с одинаковыми потенциалами.

В классическом параллельном соединении образуются два узла:

один узел объединяет все начала элементов, второй – все их концы. Добавление новых параллельных ветвей не создаёт дополнительных узлов, если подключение выполняется к тем же самым проводникам.

На практике это удобно проверять следующим образом: если все элементы имеют общий верхний провод и общий нижний провод без промежуточных компонентов, схема содержит только два узла, даже при большом количестве резисторов, источников или нагрузок.

Типовые варианты параллельных соединений и соответствующее число узлов:

Дополнительные узлы появляются только в том случае, если в одной из параллельных ветвей присутствуют элементы, разделяющие проводник на участки с разными потенциалами. В этом случае параллельность нарушается, и схема перестаёт быть простой параллельной структурой.

Чёткое понимание того, что параллельное соединение всегда опирается на два узла, позволяет быстро проверять корректность схем и без ошибок переходить к расчётам токов по ветвям.

Как меняется число узлов при последовательном соединении элементов

При последовательном соединении элементов каждый компонент подключается концом к началу следующего, образуя единственный путь для протекания тока. В такой структуре количество узлов напрямую связано с числом элементов и внешними точками подключения.

Если рассматривать цепочку из n последовательно соединённых элементов без ответвлений, схема содержит n + 1 узлов. Первый узел находится на входе цепи, последний – на выходе, а каждый промежуточный узел соответствует точке соединения двух соседних элементов.

Важно учитывать, что промежуточные точки последовательного соединения являются узлами только формально. С точки зрения анализа они часто не рассматриваются как независимые, поскольку через них не проходит разветвление токов, а потенциалы определяются однозначно.

В практических расчётах это приводит к упрощению схемы: при отсутствии подключённых ветвей внутренние узлы последовательной цепи можно игнорировать, не нарушая корректность расчёта токов. Однако при подключении дополнительных элементов к любой из промежуточных точек такой узел сразу становится полноценным и должен учитываться отдельно.

Таким образом, при последовательном соединении формальное число узлов растёт с добавлением каждого элемента, но реальное значение для расчётов определяется наличием или отсутствием разветвлений в этих точках.

Как правильно считать узлы в схеме с источниками питания

При анализе схемы сначала выделяют все источники постоянного или переменного напряжения и мысленно «разрывают» цепь в местах их включения. Это позволяет сразу определить границы узлов и избежать ошибочного объединения точек, между которыми задано фиксированное напряжение.

Практическое правило подсчёта узлов в схемах с источниками питания заключается в последовательном обходе цепи: каждый раз, когда на пути встречается источник, начинается новый узел. Такой подход особенно полезен в схемах с несколькими источниками, подключёнными к разным участкам одной цепи.

Отдельное внимание уделяется общему проводу или опорной точке. Выбор одного узла в качестве нулевого потенциала не уменьшает общее число узлов, но упрощает их идентификацию и снижает риск пропуска важных точек при дальнейших расчётах.

Типичные ошибки при подсчёте узлов в сложных схемах

В сложных электрических схемах подсчёт узлов часто сопровождается систематическими ошибками, которые приводят к неверным расчётам токов и напряжений. Основные ошибки связаны с неверной интерпретацией соединений и наличием элементов, изменяющих потенциалы точек.

Наиболее частые ошибки:

• Считание каждой точки пересечения проводников отдельным узлом, несмотря на отсутствие элементов цепи между ними.
• Игнорирование промежуточных узлов в последовательных соединениях при подключении дополнительных ветвей.
• Объединение узлов через источник напряжения или резистор, что создаёт неверное предположение об одинаковом потенциале.
• Пропуск узлов в многоконтурных схемах с общими шинами, особенно когда несколько ветвей соединены через один провод.
• Неучёт влияния источников тока на разбиение схемы на независимые узлы.

Рекомендации для корректного подсчёта:

1. Перед анализом схемы мысленно «удалить» все элементы, оставив только проводники, чтобы определить физически связанные точки.
2. Каждую группу точек с одинаковым потенциалом обозначать отдельным узлом, независимо от визуальных пересечений.
3. Выделять новые узлы при каждом источнике напряжения, тока или резисторе, разделяющем ветви.
4. Использовать опорный узел (землю) для упрощения идентификации всех остальных узлов в схеме.

Следуя этим правилам, можно избежать типичных ошибок и точно определить число узлов даже в многокомпонентных схемах с параллельными и последовательными соединениями.

Связь количества узлов с применением метода узловых потенциалов

Метод узловых потенциалов требует точного знания числа независимых узлов, так как каждое уравнение метода соответствует одному узлу, за исключением выбранного опорного. Неправильный подсчёт узлов приводит к лишним или недостающим уравнениям, что делает решение цепи некорректным.

Для расчёта потенциалов в схеме сначала выбирается опорный узел, обычно с нулевым потенциалом. Остальные узлы обозначаются переменными. Если в схеме n узлов, количество уравнений метода узловых потенциалов равно n — 1.

При последовательном соединении элементов внутренние узлы можно включать или исключать из расчёта, в зависимости от наличия разветвлений. В параллельных соединениях каждый общий провод считается одним узлом, что снижает количество уравнений и упрощает анализ.

Практическая рекомендация: перед применением метода узловых потенциалов следует тщательно пронумеровать все независимые узлы, выделить опорный и проверить наличие разветвлений. Такой подход гарантирует правильное построение системы уравнений и точное вычисление всех потенциалов в схеме.

Примеры подсчёта узлов в реальных электрических схемах

В простой цепи с двумя последовательно соединёнными резисторами и одним источником напряжения формируется три узла: на входе источника, между резисторами и на выходе цепи. Каждый узел отвечает за свой потенциал и участвует в расчётах токов.

В схеме с тремя резисторами, подключёнными параллельно к источнику питания, количество узлов остаётся двумя: один узел объединяет все начала резисторов, второй – все их концы. Добавление ещё нескольких параллельных ветвей не увеличивает число узлов.

Для цепи с смешанным соединением резисторов, где две ветви соединены параллельно, а затем подключены последовательно к третьему резистору, узлов четыре: два для параллельной группы, один между параллельной группой и последовательным резистором, и один на выходе цепи.

Практическая рекомендация: при сложных схемах сначала выделить все источники, определить шины и непрерывные проводники, затем проследить соединения элементов. Такой порядок позволяет точно определить число узлов и избежать ошибок при применении методов расчёта, включая метод узловых потенциалов.

Вопрос-ответ:

Как определить узлы в схеме с большим количеством параллельных и последовательных соединений?

Для схем с комбинацией параллельных и последовательных ветвей нужно последовательно анализировать соединения. Сначала выделяют все проводники без элементов — это потенциальные узлы. Затем учитывают места подключения компонентов: каждый вывод резистора, источника напряжения или катушки, где соединяются разные ветви, формирует отдельный узел. Параллельные ветви, подключённые к одним и тем же проводникам, объединяют их в два узла: один для начала ветвей и один для конца. При последовательных соединениях внутренние точки соединения становятся узлами только при наличии ответвлений.

Сколько узлов образуется при подключении трёх резисторов последовательно к источнику питания?

Если три резистора соединены последовательно и подключены к источнику, общее число узлов будет четыре. Первый узел находится на входе источника, второй — между первым и вторым резистором, третий — между вторым и третьим, и четвёртый — на выходе цепи. Каждая промежуточная точка соединения двух резисторов формирует независимый узел, который участвует в расчётах токов и напряжений при применении законов Кирхгофа или метода узловых потенциалов.

Можно ли объединять точки на схеме как один узел, если через них проходит источник тока?

Нет, нельзя объединять такие точки в один узел. Выводы источника тока, если они подключены к разным ветвям, принадлежат разным узлам, так как между ними может формироваться разное падение напряжения в зависимости от сопротивлений ветвей. Для расчётов потенциалов и токов каждая точка подключения источника тока рассматривается отдельно, чтобы сохранить правильную структуру схемы и корректность системы уравнений при использовании метода узловых потенциалов.

Как определить опорный узел в сложной цепи с несколькими источниками питания?

Опорный узел выбирается среди проводников, соединяющих несколько источников и элементов, обычно это общая шина или корпус схемы с нулевым потенциалом. После его выбора остальные узлы получают нумерацию для расчёта потенциалов. В сложной цепи с несколькими источниками важно убедиться, что опорный узел соединяет все отрицательные или общие выводы, чтобы система уравнений метода узловых потенциалов была корректной и не возникало лишних или пропущенных узлов.
