Объединение видов в КОМПАС-3D применяется при доработке чертежей, полученных из 3D-модели, а также при редактировании унаследованной конструкторской документации. Чаще всего эта операция требуется, когда несколько видов одной детали были созданы разрозненно, с нарушением логики проекционной связи или при импорте файлов из других CAD-систем. Без объединения такие виды сложно синхронизировать, а любые изменения геометрии приводят к несоответствиям.
Инструменты КОМПАС-3D позволяют связать виды в единую проекционную группу, сохранив масштаб, ориентацию и ассоциативность. Это критично при работе с параметрическими моделями: объединённые виды корректно обновляются при изменении исходной 3D-геометрии, тогда как независимые виды требуют ручной корректировки. Практика показывает, что отсутствие объединения увеличивает время правок чертежа в среднем на 20–30%.
Процедура объединения видов имеет ряд технических ограничений: виды должны быть построены от одной модели, иметь совместимые направления проекций и находиться в одном документе. Игнорирование этих условий приводит к недоступности команды или ошибкам связи. В этом руководстве рассматривается пошаговый алгоритм объединения видов с учётом типовых сценариев, а также рекомендации по проверке результата перед выпуском чертежа в производство.
Назначение объединения видов в КОМПАС-3D и когда его использовать
Объединение видов в КОМПАС-3D предназначено для формирования единой проекционной группы чертежа, в которой все связанные изображения детали или сборки подчиняются общей логике построения. После объединения система автоматически поддерживает взаимное расположение видов, их ориентацию и масштаб, что исключает смещения при редактировании и обновлении модели.
Основное назначение операции – восстановление или создание проекционных связей между видами, которые были построены отдельно. Это характерно для чертежей, полученных при копировании листов, вставке видов из других документов, импорте DWG/DXF или при ручном создании видов без использования базового вида. В таких случаях виды формально существуют на одном листе, но не взаимодействуют между собой.
Объединение следует использовать при необходимости синхронного обновления геометрии. Если хотя бы один вид связан с 3D-моделью, а остальные – нет, изменения параметров детали приводят к частичному обновлению чертежа. После объединения все виды начинают корректно перестраиваться при изменении модели, что особенно важно при выпуске рабочих чертежей по ГОСТ.
Операция рекомендуется перед выполнением размерных цепей, нанесением обозначений шероховатости и допусков формы. В объединённых видах КОМПАС-3D корректно отслеживает принадлежность элементов, предотвращая ошибки привязки размеров к неверным проекциям. Это снижает риск расхождений между видами и упрощает последующую проверку документации.
Использование объединения оправдано также при оптимизации структуры чертежа. Проекционная группа облегчает управление видами: их можно перемещать как единое целое, контролировать взаимное выравнивание и исключать случайные нарушения компоновки листа при редактировании.

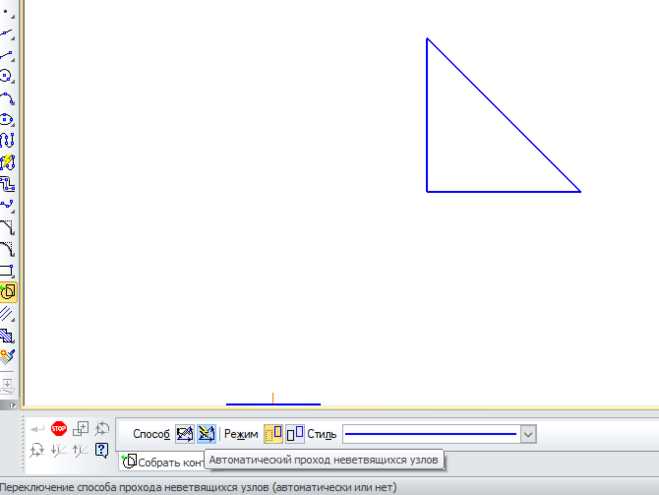

Подготовка чертежа: требования к видам перед объединением
Перед выполнением объединения видов в КОМПАС-3D необходимо убедиться, что все используемые изображения соответствуют ряду технических условий. Несоблюдение этих требований приводит к недоступности команды объединения или к потере ассоциативных связей после выполнения операции.
Первое условие – единый источник построения. Все виды должны быть созданы от одной и той же 3D-модели или сборки. Виды, полученные из разных файлов, даже при визуальной идентичности, не могут быть объединены.
Перед началом работы рекомендуется проверить следующие параметры:
- все виды размещены в одном документе и на одном листе чертежа;
- отсутствуют локальные разрывы связи с моделью (статус вида – ассоциативный);
- масштабы видов совпадают и не были изменены вручную после создания;
- на видах не применялись операции, нарушающие проекционную логику (зеркальное отражение, произвольный поворот);
- ориентация видов соответствует стандартным направлениям проекций.
Особое внимание следует уделить базовому виду. Он должен быть определён явно и иметь корректное направление наблюдения. Если базовый вид отсутствует или был удалён, рекомендуется пересоздать его от модели и только после этого выполнять объединение остальных видов.
Перед объединением необходимо очистить виды от элементов, мешающих корректному анализу:
- удалить временные вспомогательные построения;
- проверить корректность линий обрыва и местных разрезов;
- убедиться, что размеры и обозначения не зафиксированы вручную.
Завершающий этап подготовки – сохранение документа и выполнение проверки на ошибки обновления. Это позволяет исключить ситуации, при которых объединение формально выполняется, но виды остаются логически несвязанными.
Выбор совместимых видов для объединения на одном листе
Корректное объединение возможно только между видами, которые логически относятся к одной проекционной группе. В КОМПАС-3D это означает, что виды должны быть построены как проекции одного объекта и подчиняться правилам ортогонального проецирования.
При выборе видов для объединения необходимо проверить их совместимость по следующим критериям:
- все виды получены от одной 3D-модели или одной конфигурации сборки;
- виды расположены в проекционно допустимых направлениях относительно базового вида;
- между видами отсутствуют противоречия в ориентации осей и направлении взгляда;
- масштаб каждого вида совпадает с масштабом базового вида;
- виды не являются копиями, вставленными как графические объекты.
Не допускается объединение основных видов с локальными элементами, которые не имеют собственной проекционной зависимости:
- вынесенные элементы и выносные виды;
- местные разрезы и наложенные сечения;
- фрагменты, вставленные из библиотек;
- детали, сохранённые в виде плоской графики.
Перед объединением рекомендуется последовательно выделить предполагаемые виды и проверить их свойства. В панели параметров должно отображаться одинаковое имя модели-источника. Несовпадение этого параметра указывает на невозможность корректного объединения.
Оптимальный порядок выбора – от базового вида к производным. Сначала определяется основной вид, затем добавляются фронтальный, горизонтальный и профильные виды. Такой подход снижает риск нарушения проекционных связей и облегчает последующую проверку взаимного расположения на листе.
Пошаговое объединение видов с помощью стандартных инструментов КОМПАС-3D
Для объединения видов используется встроенная команда «Объединить виды», доступная в режиме редактирования чертежа. Перед выполнением операции необходимо снять фиксацию с видов и убедиться, что они не находятся в состоянии локального редактирования.
Сначала выделяется базовый вид, который будет определять ориентацию и проекционную систему всей группы. Выбор выполняется одиночным щелчком левой кнопки мыши. После этого активируется команда объединения через контекстное меню или панель инструментов работы с видами.
На следующем этапе последовательно указываются виды, подлежащие присоединению. Каждый выбранный вид временно подсвечивается, что позволяет визуально контролировать состав формируемой группы. При выборе несовместимого вида система автоматически блокирует добавление, исключая ошибки проекционной связи.
После подтверждения операции КОМПАС-3D выполняет анализ направлений проекций и перестраивает логические зависимости между видами. При необходимости программа корректирует их относительное положение, сохраняя заданные масштабы и ориентацию без искажения геометрии.
Завершающий шаг – проверка результата. Объединённые виды должны перемещаться как единое целое, а при обновлении 3D-модели автоматически перестраиваться без появления предупреждений. При обнаружении нарушений рекомендуется отменить операцию и повторить объединение с уточнённым выбором базового вида.
Настройка проекционных связей после объединения видов
После объединения видов в КОМПАС-3D необходимо проверить и при необходимости откорректировать проекционные связи внутри сформированной группы. Несмотря на автоматическую настройку, отдельные параметры могут требовать ручного уточнения, особенно при работе с ранее несвязанными видами.
В первую очередь следует убедиться, что базовый вид корректно определяет направления проекций. Через свойства вида проверяется ориентация осей и направление наблюдения. Если базовый вид был выбран неверно, производные виды могут располагаться с нарушением стандартной схемы, что приводит к ошибкам компоновки.
Для каждого производного вида рекомендуется проверить состояние проекционной зависимости. Вид должен быть жёстко привязан к базовому и перемещаться только вдоль допустимой оси. Свободное перемещение указывает на отсутствие или повреждение связи, требующее повторного объединения.
Отдельное внимание следует уделить масштабу. Все виды внутри проекционной группы должны иметь одинаковое значение. При расхождениях масштаб необходимо привести к базовому через параметры вида, так как ручное масштабирование нарушает корректность последующих обновлений.
После настройки связей рекомендуется выполнить пробное обновление модели. Корректно настроенные проекционные виды перестраиваются синхронно, без смещения размеров и обозначений. Если при обновлении возникают предупреждения, следует проверить ориентацию вида и соответствие его проекции выбранному базовому виду.
Типовые ошибки при объединении видов и способы их исправления
На практике при объединении видов в КОМПАС-3D чаще всего возникают ошибки, связанные с несовместимостью проекций и нарушением ассоциативных связей. Основные проблемы и методы их устранения следующие.
- Несовпадение источника модели: виды построены от разных 3D-моделей или разных конфигураций сборки. Решение: пересоздать виды от одного источника или использовать команду импорта модели, чтобы синхронизировать источники.
- Различия в масштабе: один из видов имеет вручную изменённый масштаб. Решение: привести масштаб к базовому через свойства вида перед объединением.
- Нарушение проекционной ориентации: виды повернуты вручную или имеют зеркальное отображение. Решение: откорректировать направление взгляда через свойства вида, повторно применить команду объединения.
- Наличие локальных редактирований: добавленные линии, размеры или элементы с зафиксированными координатами. Решение: удалить или временно отключить фиксацию, выполнить объединение, затем восстановить необходимые элементы.
- Ошибки при перемещении видов после объединения: виды смещаются независимо, нарушая проекционную связь. Решение: проверить состояние проекционной зависимости и при необходимости повторно задать базовый вид.
После исправления всех выявленных проблем рекомендуется выполнить синхронное обновление 3D-модели и проверить, что все объединённые виды перестраиваются без предупреждений. Дополнительная проверка включает контроль размеров, обозначений и совместного расположения элементов на листе.

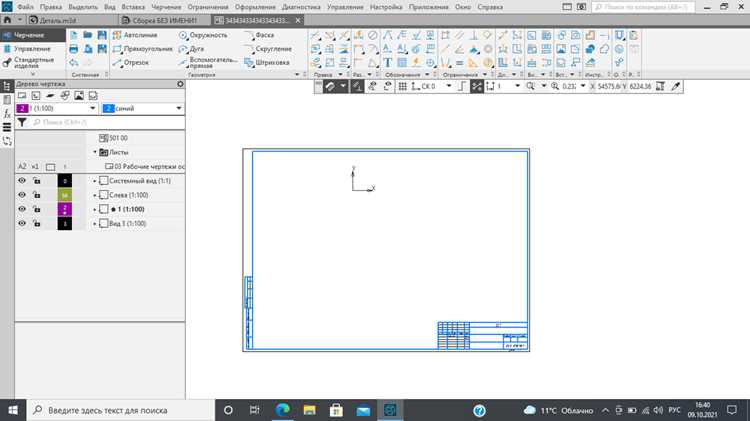

Проверка корректности объединённых видов перед выпуском чертежа
После объединения видов в КОМПАС-3D необходимо выполнить системную проверку, чтобы убедиться, что все виды корректно синхронизированы с 3D-моделью и соответствуют требованиям чертежа. Контроль включает проекционные связи, масштаб, расположение элементов и корректность размеров.
Этапы проверки целесообразно оформить в таблицу для наглядного контроля:
| Элемент проверки | Действие | Критерий корректности |
|---|---|---|
| Базовый вид | Проверить ориентацию осей и направление взгляда | Базовый вид задаёт правильную проекционную систему для всех производных видов |
| Проекционные связи | Выделить все производные виды и убедиться в привязке к базовому | Виды сохраняют синхронное перемещение и перестройку при изменении модели |
| Масштаб | Сравнить масштабы всех видов с базовым | Масштаб совпадает, элементы не искажены |
| Обновление модели | Обновить 3D-модель и проверить перестройку всех видов | Виды корректно перестраиваются без ошибок и смещений |
| Размеры и обозначения | Проверить привязку размеров, выносных элементов и надписей | Все размеры и обозначения остаются привязанными к соответствующим проекциям |
Если на любом этапе обнаружены нарушения, необходимо повторно выполнить объединение с корректным выбором базового вида или вручную восстановить проекционные связи. Только после успешной проверки чертёж можно считать готовым к выпуску.
Вопрос-ответ:
Какие виды можно объединять в КОМПАС-3D, а какие нельзя?
Объединять можно только виды, построенные от одной 3D-модели или одной конфигурации сборки. Виды с разных моделей, импортированные как графика или скопированные из других документов, не подлежат объединению. Также нельзя объединять локальные разрезы и вынесенные элементы, которые не имеют привязки к базовой проекции.
Что делать, если после объединения виды перестают синхронно обновляться при изменении модели?
Сначала проверьте, корректно ли выбран базовый вид. Он должен задавать направление проекций для всей группы. Затем убедитесь, что производные виды привязаны к базовому, масштаб совпадает и отсутствуют ручные изменения ориентации. Если проблемы сохраняются, выполните повторное объединение с корректным выбором базового вида.
Можно ли объединять виды с разными масштабами?
Нет, объединение корректно выполняется только при одинаковом масштабе у всех видов. Если масштабы различаются, перед объединением их нужно привести к единому значению через свойства вида. Несовпадение масштабов приводит к искажению элементов и нарушению проекционных связей.
Как проверить правильность объединённых видов перед выпуском чертежа?
Необходимо последовательно проверить базовый вид, проекционные зависимости, масштаб и синхронное обновление при изменении модели. Также следует убедиться, что размеры, выносные элементы и обозначения остаются привязанными к соответствующим проекциям. Для контроля удобно использовать таблицу проверки с этапами: ориентация базового вида, привязка производных, совпадение масштаба, обновление модели, корректность размеров и обозначений.
Почему после объединения некоторые элементы на видах оказываются смещёнными?
Чаще всего это происходит из-за локальных редактирований, зафиксированных координат или ручного поворота вида до объединения. Для исправления необходимо снять фиксацию элементов, откорректировать ориентацию вида и повторно выполнить объединение. Важно убедиться, что все производные виды привязаны к базовому и масштаб совпадает с исходным.
Как правильно выбрать базовый вид перед объединением других видов в КОМПАС-3D, чтобы избежать ошибок при обновлении чертежа?
Базовый вид задаёт ориентацию проекций для всей группы, поэтому его выбор определяет корректность последующих объединённых видов. Он должен быть построен от той же 3D-модели, что и все производные виды, иметь стандартное направление наблюдения (фронт, вид сверху, профиль) и не содержать ручных поворотов или зеркальных отражений. После выбора базового вида необходимо убедиться, что масштаб совпадает с другими видами и что на нём нет локально зафиксированных элементов, способных нарушить синхронное обновление. Только после этих проверок можно добавлять производные виды и формировать проекционную группу без риска смещений или потери связи с моделью.
