Как найти показания амперметра в цепи по схеме

Показания амперметра напрямую зависят от того, в каком участке цепи он установлен и какие электрические параметры заданы на схеме. Амперметр измеряет ток только в той ветви, в которую включён последовательно, поэтому любая ошибка в определении структуры цепи приводит к неверному результату. Перед расчётами необходимо точно установить, через какие элементы проходит измеряемый ток и исключить параллельные обходные пути.

Ключевым этапом является анализ схемы на предмет последовательного и параллельного соединения. В последовательной цепи сила тока одинакова во всех элементах, и показание амперметра совпадает с общим током цепи. В параллельной конфигурации амперметр фиксирует ток только своей ветви, который определяется сопротивлением именно этого участка, а не всей схемы.

Для количественного определения показаний требуется использовать значения напряжения источника и сопротивлений элементов. При наличии одного источника постоянного напряжения расчёт выполняется по закону Ома, а при нескольких источниках необходимо учитывать их полярность и распределение напряжений. Если схема содержит идеальный амперметр, его собственное сопротивление принимается равным нулю и в расчётах не учитывается.

Отдельного внимания требуют схемы с несколькими узлами, где токи распределяются по законам Кирхгофа. В таких случаях показание амперметра определяется через систему уравнений для узлов или контуров, после чего выбирается значение тока именно той ветви, где расположен прибор. Такой подход позволяет получить точное числовое значение, соответствующее реальному показанию шкалы.

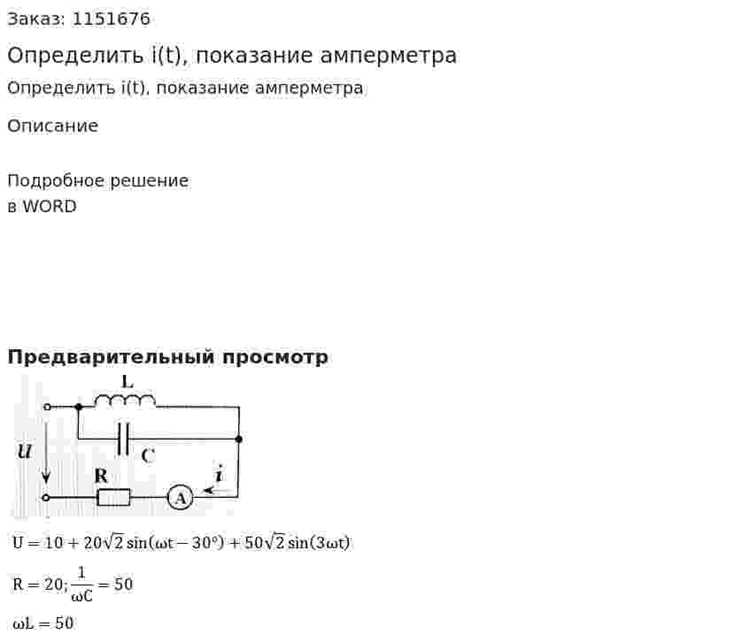

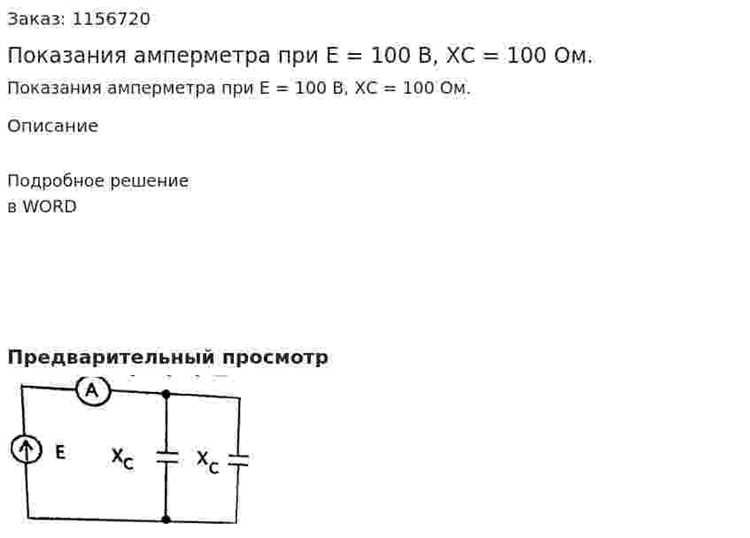

Определение места включения амперметра на электрической схеме

Амперметр на схеме всегда включается последовательно с тем участком цепи, ток которого требуется определить. Это означает, что через прибор проходит тот же ток, что и через выбранный элемент или ветвь. Любое параллельное подключение амперметра искажает режим работы цепи и делает показания недостоверными.

Для корректного определения места установки необходимо проследить непрерывный путь тока от положительного полюса источника к отрицательному. Амперметр должен находиться на этом пути без ответвлений между его зажимами. Если между клеммами прибора присутствует узел разветвления, измеряемый ток не будет соответствовать реальному току элемента.

На практике место включения амперметра определяется по следующим признакам:

• прибор расположен в разрыве проводника, а не поверх соединения;
• между клеммами амперметра отсутствуют параллельные ветви;
• через прибор протекает ток только одного участка схемы;
• условное обозначение амперметра стоит на линии, а не между узлами.

В сложных схемах с несколькими контурами важно установить, к какому контуру относится амперметр. Для этого временно исключают прибор из схемы и проверяют, какие элементы окажутся разомкнутыми. Именно через них и протекает ток, который будет показан на шкале.

Если на схеме изображено несколько амперметров, каждый из них измеряет ток своей ветви независимо. В этом случае место включения определяется относительно ближайших сопротивлений и узлов, а не относительно источника питания в целом. Такой подход позволяет избежать ошибок при анализе разветвлённых цепей.

Проверка типа цепи: последовательная или параллельная

Тип цепи напрямую определяет, как распределяется ток и какие показания даст амперметр. Проверка начинается с анализа количества узлов – точек, где сходятся три и более проводника. Если узлы отсутствуют и все элементы соединены в одну линию, цепь относится к последовательной.

В последовательной цепи через каждый элемент проходит один и тот же ток. Это позволяет сразу приравнять показание амперметра к общему току, рассчитываемому по суммарному сопротивлению всех элементов. Любое изменение сопротивления одного участка автоматически меняет ток во всей цепи.

Наличие двух и более узлов указывает на параллельное соединение. В этом случае напряжение на всех ветвях одинаково, а ток распределяется пропорционально сопротивлениям ветвей. Амперметр показывает значение тока только той ветви, в которую он включён, а не суммарный ток источника.

Для точной проверки типа цепи рекомендуется мысленно убрать амперметр из схемы и проследить альтернативные пути тока. Если ток может пройти от источника к нагрузке, минуя место установки прибора, цепь имеет параллельную структуру. Отсутствие обходных путей подтверждает последовательное соединение.

В комбинированных схемах отдельные участки могут относиться к разным типам соединений. В таких ситуациях тип цепи определяется локально, только для того фрагмента, где расположен амперметр, без учёта остальной части схемы.

Анализ номиналов сопротивлений, влияющих на ток в ветви

Показание амперметра определяется суммарным сопротивлением того участка схемы, по которому протекает измеряемый ток. Для анализа необходимо выделить все резисторы и эквивалентные сопротивления, находящиеся последовательно с амперметром, так как именно они ограничивают ток в данной ветви.

В последовательном участке сопротивления складываются арифметически. Если амперметр включён между несколькими резисторами, ток рассчитывается с учётом их общей суммы, независимо от наличия других ветвей за пределами этого участка. Сопротивления, подключённые параллельно до или после прибора, на его показания не влияют.

При параллельном соединении ветвей учитываются только те сопротивления, которые находятся внутри выбранной ветви. Уменьшение номинала одного резистора в этой ветви увеличивает ток, регистрируемый амперметром, даже если сопротивления в соседних ветвях остаются неизменными.

Особое внимание требуется при наличии эквивалентных сопротивлений, полученных из комбинаций резисторов. Перед расчётом тока необходимо заменить такие комбинации их приведёнными значениями, чтобы исключить ошибки при определении общего сопротивления ветви.

Если схема содержит элементы с условно нулевым сопротивлением, такие как соединительные проводники или идеальный амперметр, их влияние на расчёт исключается. Это позволяет сосредоточиться только на номиналах, реально определяющих величину тока в измеряемом участке.

Использование закона Ома для расчёта тока в участке цепи

В параллельных соединениях напряжение на каждой ветви одинаково и равно напряжению между общими узлами. В этом случае ток в ветви находится делением этого напряжения на эквивалентное сопротивление ветви, независимо от сопротивлений соседних участков.

При наличии источников с внутренним сопротивлением необходимо учитывать падение напряжения на них. Для расчёта тока используется напряжение, фактически приложенное к внешней цепи, что позволяет получить значение, соответствующее показаниям амперметра, а не номиналу источника.

Если схема включает несколько источников, напряжение в формуле закона Ома определяется как алгебраическая сумма их ЭДС с учётом полярности. Такой расчёт позволяет корректно определить направление и величину тока, фиксируемого амперметром.

Учёт источников питания и их параметров на схеме

Показания амперметра зависят от параметров источников питания, подключённых к рассматриваемому участку цепи. В первую очередь учитывается номинальное напряжение или электродвижущая сила, указанная на схеме, так как именно она задаёт потенциальную разность, вызывающую ток.

Если источник изображён с внутренним сопротивлением, его вклад нельзя игнорировать. Это сопротивление включается последовательно с внешней цепью и уменьшает ток по сравнению с расчётом, выполненным только по внешним резисторам. Напряжение на зажимах источника в этом случае определяется как разность между ЭДС и падением напряжения на внутреннем сопротивлении.

При наличии нескольких источников необходимо анализировать их полярность и направление включения. Источники, соединённые согласно, увеличивают общее напряжение, а при встречном включении частично или полностью компенсируют друг друга. Для расчёта тока используется алгебраическая сумма ЭДС.

В схемах с параллельным подключением источников важно учитывать, что напряжение на ветвях остаётся одинаковым, а распределение токов зависит от внутренних сопротивлений источников. Амперметр в такой ветви показывает ток, определяемый именно параметрами выбранного источника и нагрузкой.

Если источник обозначен как идеальный, его внутреннее сопротивление принимается равным нулю. В этом случае расчёт тока выполняется только по сопротивлениям внешней цепи, что позволяет напрямую связать показание амперметра с заданным напряжением.

Определение тока в конкретной ветви при разветвлённой схеме

В разветвлённой схеме амперметр регистрирует ток только той ветви, в которую он включён последовательно. Для расчёта сначала выделяют узлы начала и конца ветви, так как именно между ними формируется напряжение, определяющее ток в данном участке.

Напряжение на ветви равно разности потенциалов выбранных узлов и одинаково для всех параллельных путей между ними. Ток находится как отношение этого напряжения к эквивалентному сопротивлению ветви, включающему все последовательно соединённые элементы внутри неё.

Если ветвь содержит собственный источник питания, его ЭДС учитывается с учётом направления действия. В этом случае результирующее напряжение ветви определяется как сумма или разность узлового напряжения и ЭДС источника, после чего выполняется расчёт тока.

При наличии нескольких ветвей используется первый закон Кирхгофа: сумма токов, входящих в узел, равна сумме токов, выходящих из него. Это позволяет выразить ток ветви с амперметром через известные сопротивления и параметры источников других ветвей.

Знак рассчитанного тока показывает направление относительно выбранного ориентира. Для показаний амперметра используется абсолютное значение, так как прибор фиксирует величину тока независимо от его направления.

Сопоставление расчётного тока со шкалой амперметра

После получения числового значения тока необходимо проверить, соответствует ли оно диапазону измерений амперметра, указанному на его шкале. Если расчётный ток выходит за пределы максимального значения, прибор в реальной схеме покажет перегрузку или будет повреждён, а в учебной задаче это указывает на ошибку выбора предела.

При аналоговой шкале важно определить цену деления. Она вычисляется делением предельного значения тока на количество равных интервалов шкалы. Расчётный ток переводится в положение стрелки путём умножения цены деления на число делений от нуля.

В многодиапазонных амперметрах сначала выбирается активный предел измерения, заданный переключателем или условным обозначением на схеме. Один и тот же расчётный ток будет соответствовать разному положению стрелки при разных пределах, что необходимо учитывать при интерпретации показаний.

Для цифровых амперметров сопоставление выполняется проще: расчётное значение сравнивается с отображаемым числом и округляется с учётом разрядности прибора. Несовпадение в пределах одного младшего разряда считается допустимым и связано с особенностями индикации.

Вопрос-ответ:

Почему амперметр на схеме показывает не общий ток источника, а меньшее значение?

Амперметр измеряет ток только той ветви, в которую он включён последовательно. Если схема содержит параллельные участки, общий ток источника делится между ними. Прибор фиксирует лишь часть этого тока, проходящую через конкретный участок, а не сумму по всем ветвям.

Можно ли определить показания амперметра без числовых значений сопротивлений?

Да, в некоторых случаях это возможно. Если на схеме видно, что все сопротивления одинаковы и соединены симметрично, токи в соответствующих ветвях будут равны. Тогда показание амперметра можно найти через соотношения токов, не подставляя конкретные числа.

Как понять, какое напряжение использовать для расчёта тока по закону Ома?

Берётся напряжение между узлами, ограничивающими участок с амперметром. Если ветвь подключена напрямую к источнику, используется его напряжение. При наличии дополнительных элементов напряжение определяется как падение потенциала именно на данном участке схемы.

Влияет ли внутреннее сопротивление амперметра на расчёт показаний?

В учебных и теоретических схемах амперметр считается идеальным, с нулевым сопротивлением, поэтому его влияние не учитывается. В реальных приборах сопротивление мало по сравнению с нагрузкой, и его вклад обычно не отражается на схеме.

Что делать, если при расчёте ток получился отрицательным?

Отрицательное значение означает, что реальное направление тока противоположно выбранному при записи уравнений. Для определения показаний амперметра используется модуль тока, так как прибор показывает величину, а направление учитывается отдельно.

Как определить показания амперметра, если он установлен между двумя узлами с несколькими ветвями?

В такой ситуации амперметр измеряет ток ветви, соединяющей эти два узла. Сначала определяется напряжение между узлами по схеме, затем вычисляется эквивалентное сопротивление именно этой ветви. Делением напряжения на сопротивление получают ток, который и будет показан прибором, независимо от токов в соседних ветвях.

Почему при одинаковых резисторах в параллельных ветвях амперметры показывают равные токи?

Параллельные ветви подключены к одним и тем же узлам, поэтому напряжение на них одинаково. Если сопротивления ветвей совпадают, ток в каждой из них имеет одинаковую величину. Амперметр, установленный в любой из таких ветвей, покажет одно и то же значение.
