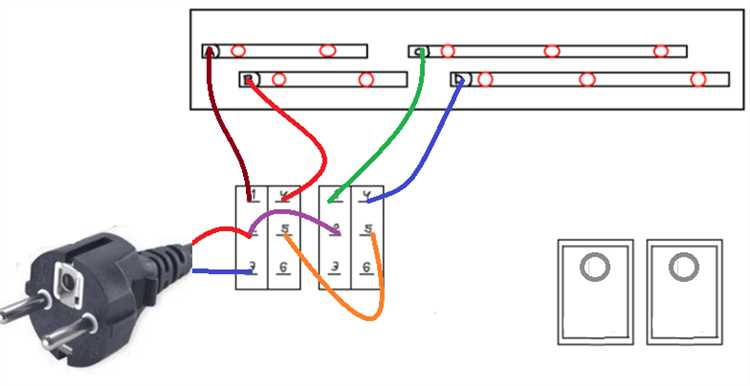

Что такое тумблер в электрике фото

Тумблер – это механический коммутационный элемент, предназначенный для ручного замыкания, размыкания или переключения электрических цепей. Его применяют в цепях постоянного и переменного тока, где требуется четкая фиксация положения контактов. В отличие от кнопок, тумблер сохраняет заданное состояние без постоянного воздействия пользователя, что делает его удобным для управления питанием, режимами работы и направлениями сигналов.

Ключевой особенностью тумблеров является разнообразие контактных схем: SPST, SPDT, DPST, DPDT. От выбранной конфигурации зависит количество управляемых цепей и логика переключения. При подборе устройства необходимо учитывать номинальное напряжение, ток нагрузки, тип среды и способ установки. Например, для цепей до 250 В и токов 2–6 А подойдут компактные панельные модели, а для токов выше 10 А используют усиленные версии с массивными контактами.

Конструкция тумблера включает корпус, рычаг, контактную группу и изоляторы. Материал корпуса чаще всего выполняется из термостойкого пластика или металла, а контакты – из латуни или меди с напылением серебра. Качество контактной пары напрямую влияет на стабильность соединения и срок службы, особенно при частых переключениях или работе под нагрузкой.

Фотографии тумблеров позволяют наглядно оценить различия между моделями: форму рычага, маркировку контактов, способ крепления и габариты. Это упрощает выбор устройства для конкретного проекта – от бытового прибора до электрощита или лабораторного стенда. Визуальный осмотр также помогает определить, подходит ли тумблер для скрытого монтажа, лицевой панели или печатной платы.

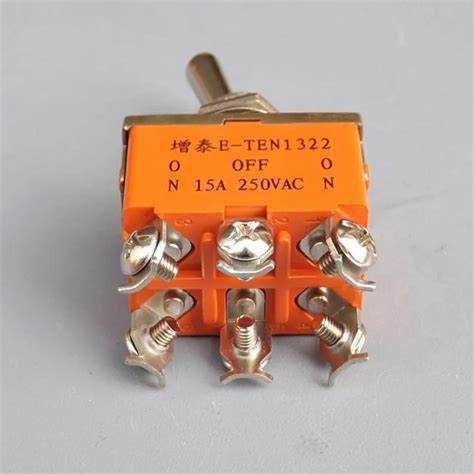

Тумблер в электрике: особенности и фото

Тумблер в электрике применяется для ручного управления электрическими цепями с фиксированными положениями рычага. Он рассчитан на работу в цепях переменного и постоянного тока с номиналами, указанными производителем, например 125–250 В при токе 2, 6 или 10 А. Превышение этих значений приводит к перегреву контактной группы и ускоренному износу.

Ключевая особенность тумблеров – жесткая механическая фиксация положений. Это позволяет визуально и тактильно определить состояние цепи без применения измерительных приборов. На фотографиях хорошо заметны различия между моделями: длина и форма рычага, наличие защитного колпачка, маркировка контактов и резьбовая часть для крепления в панели.

По конструкции тумблеры делятся на миниатюрные для слаботочных цепей и усиленные для питания оборудования. Внутри корпуса используется контактная система с подпружиненными элементами, обеспечивающими прижим при переключении. Контакты с серебряным покрытием предпочтительны для цепей с частыми коммутациями, так как они меньше подвержены подгоранию.

При выборе тумблера по фото необходимо сверять визуальные данные с техническим описанием, так как внешне похожие модели могут отличаться схемой контактов и допустимой нагрузкой. Неправильный выбор приводит к некорректной работе цепи или отказу оборудования при первом включении.

Конструкция тумблера и назначение основных элементов

Тумблер состоит из корпуса, рычага, контактной группы и изоляторов. Корпус из термостойкого пластика или металла защищает внутренние элементы от механических повреждений и короткого замыкания. Рычаг служит для ручного управления положением контактов и обеспечивает четкую фиксацию выбранного состояния.

Контактная группа включает подвижные и неподвижные контакты. Подвижный контакт соединяется с рычагом и перемещается между точками соединения, а неподвижные контакты закреплены в корпусе. Качество материала контактов – латунь с напылением серебра или меди с серебряным покрытием – определяет срок службы и устойчивость к износу при нагрузках до 10 А.

Изоляторы отделяют контакты друг от друга и от корпуса, предотвращая пробои и утечки тока. Часто применяются стеклонаполненные или керамические материалы, выдерживающие температуры до 130–150 °C. Надежная изоляция критична при работе в цепях переменного тока с напряжением до 250 В.

Крепежная часть тумблера включает резьбовую втулку и гайку для установки на панели или корпусе устройства. Форма и диаметр втулки стандартизированы для удобного монтажа, а визуальная маркировка контактов облегчает подключение проводов и минимизирует риск ошибок при сборке.

При выборе тумблера по конструкции важно учитывать не только внешний вид, но и способ переключения, материал контактов и тип изоляции, так как эти элементы определяют надежность работы в конкретной электрической схеме.

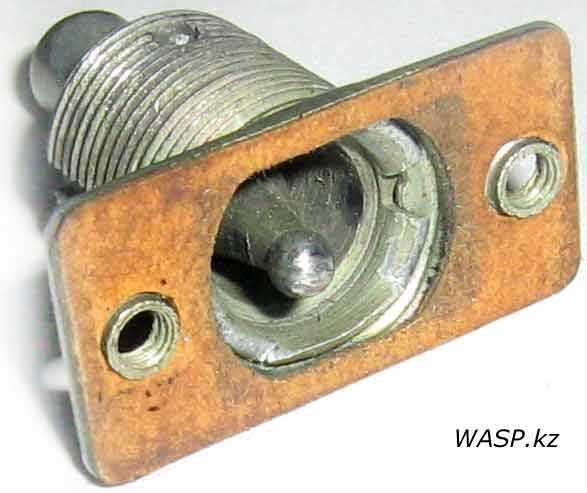

Виды тумблеров по схеме переключения контактов

Тумблеры классифицируются по количеству полюсов и положений контактов. Однополюсные однопозиционные (SPST) замыкают или размыкают одну цепь, подходят для включения питания бытовых приборов до 6 А при 250 В. Однополюсные двухпозиционные (SPDT) позволяют переключать один контакт между двумя линиями, что удобно для смены направления тока или сигналов.

Двухполюсные однопозиционные (DPST) замыкают одновременно две цепи, сохраняя синхронное управление нагрузкой. Используются в устройствах с разделенными фазами или при параллельном управлении двух линий питания. Двухполюсные двухпозиционные (DPDT) обеспечивают переключение двух цепей между двумя линиями, что позволяет реализовать схемы реверса моторов или переключения сигналов между источниками.

Дополнительные варианты включают трёхпозиционные тумблеры с фиксированным средним положением, которое может быть разомкнутым или замкнутым. Это полезно для схем с нейтральным состоянием или выбором между тремя режимами работы. Выбор схемы контактов должен соответствовать нагрузке и логике управления, чтобы предотвратить короткое замыкание и обеспечить долговременную работу.

Фотографии тумблеров позволяют визуально отличить тип контактов, количество положений и полюсов, а также оценить способ подключения – через пайку или винтовые клеммы. Это облегчает подбор конкретной модели для панели, платы или электрощита.

Допустимые токи и напряжения тумблеров для бытовых и промышленных цепей

Тумблеры рассчитаны на конкретные значения тока и напряжения, указанные производителем. Для бытовых цепей чаще применяются модели на 125–250 В переменного тока с током 2–6 А. Такие тумблеры подходят для управления освещением, вентиляторами и маломощными приборами, обеспечивая надежное замыкание без перегрева контактов.

Для промышленных цепей используют тумблеры с допустимым током до 10–16 А и напряжением до 400 В. Они предназначены для управления электродвигателями, насосами и нагревательными элементами. При выборе тумблера важно учитывать не только номинальный ток, но и тип нагрузки – индуктивной или активной, так как индуктивная нагрузка вызывает повышенные коммутационные напряжения и искрение на контактах.

Для цепей с частыми переключениями рекомендуется выбирать тумблер с запасом по току не менее 20–30%, чтобы продлить срок службы. Также важен материал контактов: серебряное напыление снижает износ при коммутации индуктивных нагрузок и уменьшает вероятность образования оксидной пленки.

, чтобы продлить срок службы. Также важен материал контактов: серебряное напыление снижает износ при коммутации индуктивных нагрузок и уменьшает вероятность образования оксидной пленки.»>

Фотографии тумблеров позволяют визуально оценить конструкцию контактов и размер корпуса, что помогает убедиться в возможности безопасного монтажа в выбранной цепи и соблюдения допустимых электрических параметров.

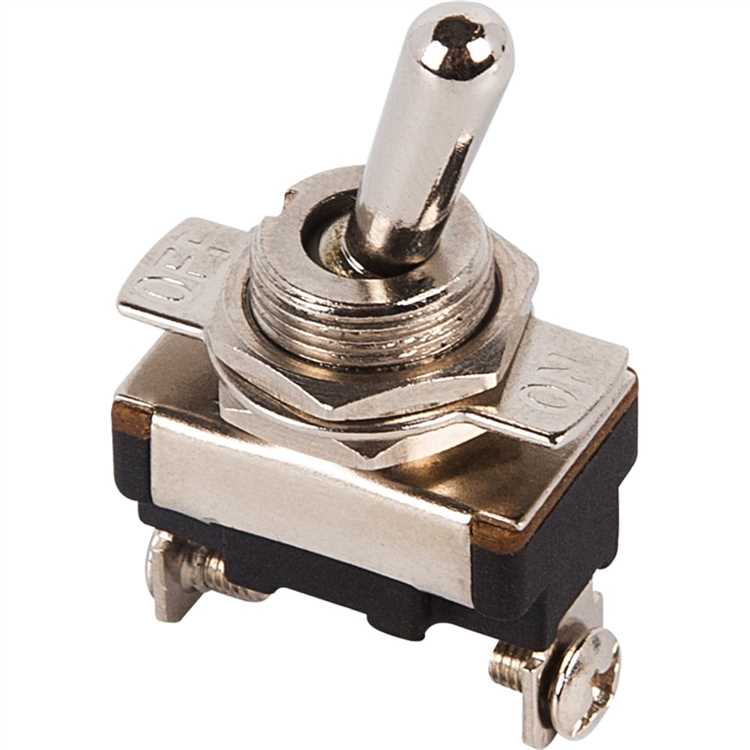

Схемы подключения тумблера в одно- и многополюсных цепях

Подключение тумблера зависит от количества полюсов и логики управления цепью. Однополюсный однопозиционный (SPST) используется для простого включения и выключения нагрузки:

• Провод фазы подключается к входной клемме тумблера.
• Выходная клемма соединяется с нагрузкой.
• Нейтраль подключается напрямую к нагрузке, минуя тумблер.

Однополюсный двухпозиционный (SPDT) позволяет переключать одну нагрузку между двумя источниками или линиями:

• Общий контакт соединяется с нагрузкой.
• Два выходных контакта подключаются к разным источникам питания или цепям.
• При переключении рычага нагрузка переходит от одного источника к другому.

Двухполюсные тумблеры (DPST и DPDT) применяются для одновременного управления двумя цепями, например при реверсе двигателя:

1. DPST: два входных контакта подключаются к фазам, два выходных – к нагрузке.
2. DPDT: два входных контакта соединяются с источником, четыре выходных – с нагрузкой или цепями управления.
3. Правильная маркировка контактов на корпусе упрощает подключение и снижает риск ошибки.

Рекомендация: перед монтажом проверять соответствие схемы подключения типу тумблера и номиналам цепи. Неправильное подключение многополюсного тумблера может вызвать короткое замыкание или повреждение нагрузки.

Способы монтажа тумблера: панельный, в корпусе, на плате

Тумблеры монтируются тремя основными способами в зависимости от конструкции устройства и места установки. Панельный монтаж применяется для приборов и щитков, где важен быстрый доступ к рычагу:

Вопрос-ответ:

Как определить подходящий тумблер для бытовой цепи с освещением?

Для управления освещением в квартире или доме обычно используют однополюсные тумблеры SPST с номинальным током 2–6 А при напряжении 220–250 В. Нужно убедиться, что выбранная модель имеет изоляцию корпуса, подходящий размер для установки в стандартную розеточную или монтажную коробку и удобный рычаг для переключения. Контакты с серебряным покрытием обеспечивают меньший износ при частых включениях.

В чем разница между SPDT и DPDT тумблерами и где их применяют?

SPDT — это однополюсный двухпозиционный тумблер, который переключает один контакт между двумя линиями. Он подходит для смены источника питания или направления сигнала. DPDT — двухполюсный двухпозиционный, который переключает одновременно два контакта между двумя линиями. Он используется для реверса маломощных электродвигателей, управления двумя независимыми цепями или при необходимости переключения нескольких линий питания одновременно.

Какие материалы контактов тумблера лучше выбрать для цепей с индуктивной нагрузкой?

Для индуктивных нагрузок, например, электродвигателей или катушек, рекомендуются контакты с серебряным покрытием. Они меньше подвержены подгоранию и искрению при замыкании и размыкании цепи. Латунные или медные контакты без покрытия подходят для активной нагрузки с небольшим током, но при индуктивной нагрузке срок службы сокращается. Также следует выбирать тумблер с запасом по току 20–30% выше фактической нагрузки.

Как правильно монтировать тумблер на печатной плате, чтобы избежать повреждений?

При установке на плату тумблер нужно плотно совместить выводы с контактными дорожками и аккуратно пропаять, чтобы не перегреть пластик корпуса. Важно избегать механического напряжения на выводах — при необходимости использовать фиксирующие держатели или уголки. После монтажа проверяют прочность пайки и отсутствие коротких замыканий между соседними дорожками. Такой подход обеспечивает долгий срок службы тумблера и стабильное переключение цепей.
