Что такое кулиса в автомобиле ваз 2115

Кулиса на ВАЗ 2115 – это механический узел, обеспечивающий точное перемещение рычага переключения передач и передачу усилия на коробку передач. Она состоит из корпуса, шарниров, тяг и крепежных элементов, которые соединяют рычаг с коробкой передач. От состояния кулисы напрямую зависит плавность переключений и отсутствие посторонних шумов при работе КПП.

Работа кулисы основана на перемещении рычага в нескольких плоскостях: вперед-назад для выбора передач и влево-вправо для перехода между рядами шестерен. В нормальном состоянии люфт рычага составляет 2–4 мм, превышение этого значения указывает на износ втулок или оси шарниров, что снижает точность переключения.

Кулиса требует периодической проверки и обслуживания. Рекомендуется раз в 40–50 тысяч километров проверять натяжение тяг и состояние пластиковых втулок. При выявлении люфта или затрудненного переключения передач следует провести смазку шарниров или замену изношенных элементов, чтобы избежать ускоренного износа коробки передач.

Понимание устройства и принципа работы кулисы позволяет не только диагностировать проблемы, но и самостоятельно выполнять регулировку. Для этого достаточно базовых инструментов: ключей на 10 и 13 мм, отвертки и универсальной смазки для шарниров. Правильная настройка кулисы возвращает точность переключений и продлевает срок службы КПП без дорогостоящего ремонта.

Роль кулисы в переключении передач ВАЗ 2115

Кулиса обеспечивает точное позиционирование рычага относительно шестерен коробки передач. Она переводит линейное и боковое движение рычага в необходимое смещение вилок КПП. Неправильное положение кулисы или изношенные втулки увеличивают усилие на рычаге и могут вызвать пропуски передач или заклинивание.

На ВАЗ 2115 кулиса выполняет роль механического фильтра: она снижает вибрации от двигателя и трансмиссии, передающиеся на рычаг. При исправной кулисе переключение 1–2 и 3–4 передач проходит за 0,2–0,3 секунды без постороннего шума, при люфте выше 5 мм точность падает, а передачи могут включаться с ударом.

Правильная работа кулисы критична при маневрировании в плотном потоке: быстрая и четкая реакция рычага снижает риск случайного включения задней передачи. Для поддержания функции необходимо регулярно проверять крепеж оси и состояние пластиковых направляющих, а при первых признаках заедания – смазывать подвижные элементы универсальной смазкой или заменять изношенные детали.

Устройство кулисы и основные элементы механизма

Кулиса ВАЗ 2115 представляет собой компактный узел, соединяющий рычаг переключения передач с коробкой. Она состоит из нескольких ключевых элементов, обеспечивающих точное движение рычага и передачу усилия на вилки КПП.

• Корпус кулисы – металлическая основа, в которой закреплены все подвижные элементы. Обеспечивает жесткость конструкции и минимизирует вибрации.
• Ось шарниров – соединяет рычаг с корпусом и позволяет перемещать его в продольной и поперечной плоскости.
• Пластиковые втулки – амортизируют движение и уменьшают люфт. Изношенные втулки увеличивают шум и снижают точность переключений.
• Тяги переключения – передают движение от рычага к коробке передач. На ВАЗ 2115 они обычно двухсторонние и имеют регулировочные гайки для точной настройки.
• Кронштейны крепления – фиксируют кулису к кузову и позволяют регулировать положение узла относительно коробки передач.

Для обслуживания важно проверять износ пластиковых втулок, состояние оси шарниров и натяжение тяг. Регулярная смазка осей и шарниров универсальной смазкой уменьшает люфт до 2–3 мм и продлевает срок службы кулисы. При замене элементов рекомендуется использовать оригинальные детали, чтобы сохранить точность работы механизма.

Принцип работы кулисы при движении рычага

Кулиса ВАЗ 2115 преобразует движение рычага в точное смещение вилок коробки передач. Продольное движение рычага вперед и назад выбирает конкретную передачу, а боковое перемещение влево или вправо переключает ряды шестерен. При нормальной работе люфт рычага не превышает 2–4 мм, что обеспечивает плавное включение передач без ударов.

Основу работы составляют ось шарниров и пластиковые втулки, которые фиксируют рычаг и направляют его движение. При износе втулок усилие на рычаге увеличивается, появляется дребезг и пропуски передач. Смазка шарниров или замена втулок восстанавливает точность механизма.

Тяги переключения передают усилие от кулисы к коробке и регулируются гайками для устранения лишнего люфта. При правильной регулировке рычаг движется с минимальным сопротивлением, передачи включаются за доли секунды, а риск случайного включения задней передачи снижается. Для поддержания работоспособности рекомендуется проверять состояние тяг каждые 40–50 тысяч километров и при необходимости регулировать длину или заменять изношенные элементы.

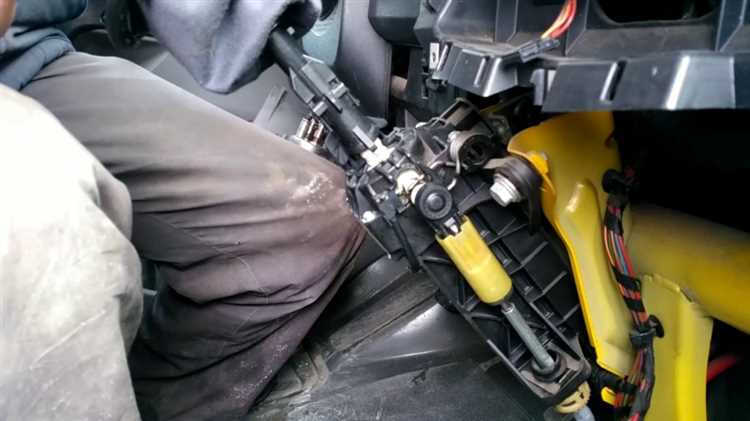

Типичные неисправности кулисы и их признаки

На ВАЗ 2115 кулиса подвержена износу втулок, шарниров и тяг, что напрямую отражается на работе коробки передач. Основные признаки неисправностей включают:

• Увеличенный люфт рычага – при смещении рычага в любом направлении ощущается свободное движение свыше 5 мм. Это указывает на износ пластиковых втулок или оси шарниров.
• Трудности при включении передач – передачи включаются с усилием или с характерным щелчком, особенно заметно на 1–2 и 3–4 передачах.
• Скрежет и дребезг – металлический шум при перемещении рычага обычно свидетельствует о недостаточной смазке или разрушении втулок.
• Случайное включение задней передачи – происходит при чрезмерном люфте или неправильной регулировке тяг, что повышает риск повреждения КПП.
• Неравномерное положение рычага – рычаг смещен в сторону или опущен, что говорит о расшатанности крепежных элементов корпуса кулисы.

Для устранения неисправностей необходимо проверить состояние втулок и оси шарниров, смазать подвижные элементы и при необходимости заменить изношенные тяги. Регулярная профилактика каждые 40–50 тысяч километров предотвращает ускоренный износ коробки передач и сохраняет точность переключений.

Проверка люфта и точности переключения передач

На ВАЗ 2115 точность работы кулисы напрямую зависит от люфта рычага и состояния тяг. Оптимальный люфт составляет 2–4 мм. Для проверки необходимо зафиксировать автомобиль на ровной поверхности, выжать сцепление и медленно перемещать рычаг во всех направлениях, отмечая момент начала движения вилок коробки.

Если рычаг движется более 5 мм до включения передачи, это указывает на износ втулок, оси шарниров или ослабление крепежа корпуса кулисы. В этом случае требуется регулировка или замена изношенных деталей. Проверку следует проводить по каждой передаче: 1–2, 3–4, 5 и задняя передача. Задняя должна включаться с легким усилием без заеданий.

Для восстановления точности регулируют натяжение тяг с помощью регулировочных гаек, смазывают шарниры универсальной смазкой и проверяют крепеж к корпусу кулисы. После регулировки люфт должен снизиться до 2–3 мм, а переключение передач стать четким и без посторонних шумов.

Снятие и разборка кулисы на ВАЗ 2115

Для снятия кулисы на ВАЗ 2115 требуется стандартный набор инструментов: ключи на 10 и 13 мм, отвертка и смазка для шарниров. Автомобиль необходимо зафиксировать на ручном тормозе и включить нейтральную передачу.

Первым шагом ослабляют крепеж тяг к коробке передач и отмечают их положение для последующей сборки. Затем отвинчивают болты крепления корпуса кулисы к кузову и аккуратно извлекают узел вместе с рычагом.

Разборку проводят на рабочем столе. Сначала снимают пластиковые втулки с оси шарниров, затем извлекают ось и отделяют тяги. Все детали осматривают на предмет трещин, износа и деформаций. Пластиковые втулки с видимым износом подлежат обязательной замене, а металлические элементы смазываются перед сборкой.

При разборке важно не терять мелкие элементы крепежа и шарниры, чтобы сохранить точность регулировки кулисы при установке на автомобиль. После замены изношенных деталей узел собирается в обратной последовательности с проверкой свободного перемещения рычага и минимального люфта.

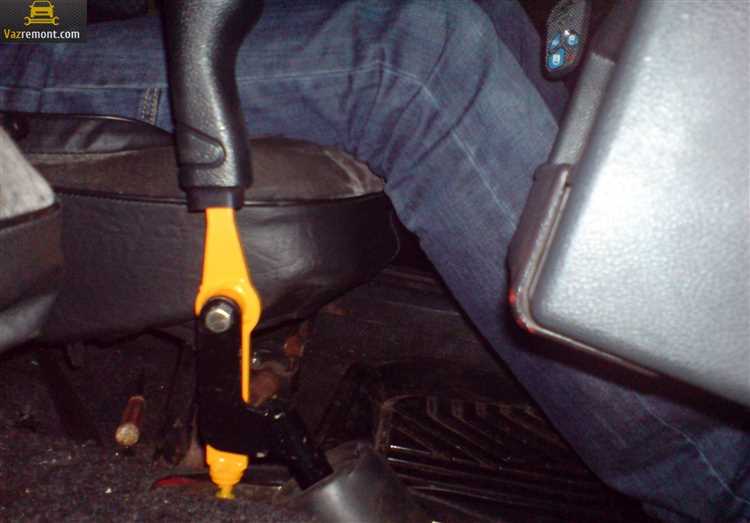

Сборка и регулировка кулисы после ремонта

После ремонта кулисы ВАЗ 2115 сборка начинается с установки оси шарниров в корпус и установки новых пластиковых втулок. Все металлические поверхности смазываются универсальной смазкой для уменьшения трения и предотвращения коррозии.

Тяги переключения устанавливаются на свои крепления с учетом исходного положения, отмеченного перед разборкой. Крепеж корпуса к кузову затягивается равномерно, чтобы исключить перекос и деформацию узла.

Регулировка кулисы проводится в несколько этапов:

1. Проверка люфта рычага: он должен составлять 2–3 мм во всех направлениях.
2. Настройка натяжения тяг с помощью регулировочных гаек до момента плавного включения всех передач.
3. Проверка включения задней передачи: рычаг должен перемещаться без усилия и посторонних шумов.
4. Контроль вертикального положения рычага: он должен находиться строго в центральной плоскости корпуса.

Для точного контроля работы кулисы можно использовать следующую схему проверок:

После сборки и регулировки рекомендуется провести тестовую поездку на небольшом участке, чтобы убедиться в четком и безопасном включении всех передач без посторонних шумов и ударов.

Советы по продлению ресурса кулисы

Для увеличения срока службы кулисы ВАЗ 2115 необходимо соблюдать регулярный уход и контролировать состояние ключевых элементов узла. Основные рекомендации включают:

• Регулярная смазка шарниров и осей – каждые 20–30 тысяч километров наносить универсальную смазку на ось рычага и втулки, чтобы снизить трение и износ пластиковых деталей.
• Проверка и регулировка тяг – каждые 40–50 тысяч километров контролировать натяжение тяг переключения передач, устраняя люфт свыше 3 мм.
• Контроль крепежа корпуса кулисы – ослабленные болты вызывают перекос узла и ускоренный износ втулок и оси шарниров.
• Замена изношенных втулок и оси – при появлении люфта или дребезга менять элементы своевременно, не дожидаясь повреждения коробки передач.
• Минимизация ударных переключений – избегать резкого включения передач с высоким усилием на рычаг, что снижает нагрузку на шарниры и пластиковые втулки.

Соблюдение этих правил позволяет поддерживать точность работы кулисы, уменьшает износ коробки передач и сохраняет плавность переключений на протяжении 100–120 тысяч километров пробега без капитального ремонта.

Вопрос-ответ:

Как определить, что кулиса на ВАЗ 2115 нуждается в замене или ремонте?

Признаки износа кулисы проявляются через увеличенный люфт рычага свыше 4–5 мм, затрудненное включение передач, характерный металлический скрежет или дребезг при движении рычага. Также обратите внимание на случайное включение задней передачи или неравномерное положение рычага. Для точной диагностики рекомендуется проверить состояние пластиковых втулок, оси шарниров и натяжение тяг. При выявлении этих проблем следует провести разборку, смазку или замену изношенных деталей.

Какие элементы кулисы отвечают за точность переключений передач на ВАЗ 2115?

Точность работы кулисы обеспечивают ось шарниров, пластиковые втулки, тяги переключения и крепеж корпуса. Ось направляет движение рычага в продольной и поперечной плоскости, втулки уменьшают люфт, а тяги передают движение на вилки коробки передач. Если один из этих элементов изношен или ослаблен, передачи могут включаться с усилием, пропускаться или задевать соседние шестерни.

Как правильно отрегулировать кулису после замены втулок и оси?

После сборки кулисы сначала проверяют люфт рычага: он должен быть в пределах 2–3 мм во всех направлениях. Затем регулируют натяжение тяг с помощью регулировочных гаек, добиваясь плавного включения каждой передачи, включая заднюю. Корпус кулисы закрепляют ровно, без перекосов, и смазывают шарниры универсальной смазкой. После регулировки рекомендуется пройти короткий участок дороги, чтобы убедиться в четкой работе переключений и отсутствии посторонних шумов.

Какие действия помогают продлить срок службы кулисы на ВАЗ 2115?

Продлить ресурс кулисы можно через регулярное смазывание оси и втулок каждые 20–30 тысяч километров, проверку и регулировку тяг каждые 40–50 тысяч километров, а также контроль крепежа корпуса. При появлении люфта или заедания стоит менять изношенные втулки или тяги. Резкие и сильные включения передач увеличивают нагрузку на механизм, поэтому мягкая эксплуатация также снижает износ деталей.

Можно ли самостоятельно снять и разобрать кулису ВАЗ 2115 без специальных инструментов?

Снятие и разборка кулисы возможны с обычными ключами на 10 и 13 мм и отверткой. Важно зафиксировать автомобиль на ручном тормозе и включить нейтральную передачу. Сначала отвинчивают крепеж тяг к коробке, затем болты корпуса к кузову и аккуратно извлекают узел. Разборку проводят на столе: снимают втулки, извлекают ось, отсоединяют тяги. Все элементы проверяются на износ, смазываются или заменяются при необходимости, после чего кулиса собирается в обратной последовательности.

Почему при включении передач на ВАЗ 2115 ощущается люфт и как его исправить?

Люфт рычага на ВАЗ 2115 обычно возникает из-за износа пластиковых втулок или оси шарниров кулисы, а также ослабления крепежа корпуса. Если рычаг свободно перемещается более 4–5 мм до включения передачи, это снижает точность работы коробки и может привести к пропуску или удару при включении передач. Исправляется проблема проверкой состояния втулок и оси, смазкой подвижных элементов универсальной смазкой и регулировкой натяжения тяг. При сильном износе втулки и ось заменяют. После регулировки люфт должен составлять 2–3 мм, а переключения станут плавными и без посторонних шумов.
