Dc in разъем для чего

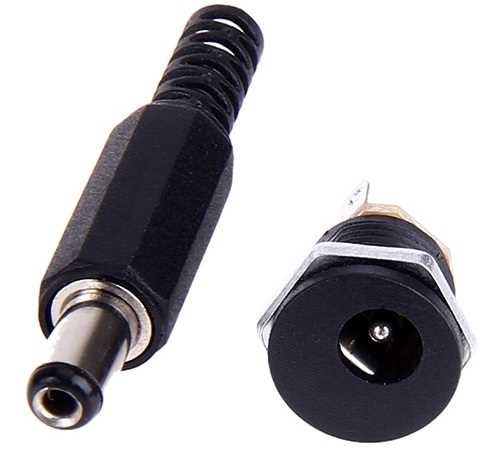

Разъем DC применяется для подачи постоянного напряжения от источника питания к электронным устройствам. Он обеспечивает надежное соединение, минимизируя потери энергии и риск повреждения оборудования. Наиболее часто такие разъемы используют в портативной электронике, настольных приборах и системах видеонаблюдения, где важно стабильное напряжение 5–24 В и ток до 5 А.

При выборе разъема DC важно учитывать его диаметр и полярность. На рынке встречаются внешние диаметры от 2,1 до 5,5 мм, а полярность чаще всего обозначается знаком + для центрального контакта и − для внешней оболочки. Неправильное подключение может вызвать короткое замыкание или выход устройства из строя.

Разъем DC позволяет быстро подключать и отключать устройства без пайки, что особенно важно при частой замене адаптеров или переноске оборудования. Он совместим с большинством стандартных адаптеров постоянного тока, а правильная проверка напряжения мультиметром до подключения снижает риск ошибок и продлевает срок службы техники.

Использование разъема DC требует соблюдения технических параметров: напряжение должно соответствовать требованиям устройства, а ток не должен превышать допустимые значения разъема и кабеля. Соблюдение этих правил гарантирует безопасную эксплуатацию и предотвращает перегрев соединений.

Определение полярности разъема DC и ее проверка

Разъем DC имеет центральный контакт и внешнюю оболочку, которые могут быть как положительными, так и отрицательными. Наиболее распространена схема с центральным + и внешним −, обозначаемая графическим символом на адаптере. Неправильная полярность может привести к выходу из строя электронного устройства, особенно чувствительного к перепадам напряжения.

Для проверки полярности используется мультиметр в режиме измерения постоянного напряжения. Один щуп подключают к центральному контакту, другой к внешней оболочке разъема. Если на дисплее появляется положительное значение, центральный контакт является положительным. Если значение отрицательное, полярность обратная.

Перед подключением адаптера рекомендуется визуально проверить маркировку на кабеле и корпусе разъема, а затем подтвердить полярность мультиметром. Это особенно важно при использовании универсальных блоков питания, где центральный контакт может быть как положительным, так и отрицательным.

Для постоянного контроля и защиты оборудования можно использовать разъемы с встроенной защитой от неправильной полярности, которые автоматически блокируют подачу тока при обратном подключении. Это снижает риск повреждений и сокращает время диагностики неисправностей.

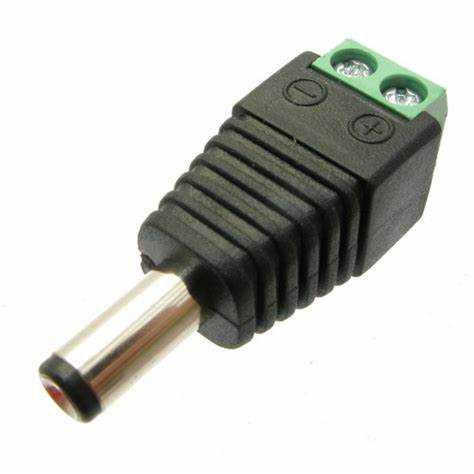

Выбор подходящего разъема DC для питания устройства

Выбор разъема DC начинается с точного определения диаметра центрального контакта и внешней оболочки. Наиболее распространены размеры 2,1×5,5 мм и 2,5×5,5 мм, но для портативных устройств применяются разъемы 1,3–2,0 мм. Несоответствие размеров приводит к неплотному контакту и скачкам напряжения.

Следующий параметр – номинальный ток. Разъем должен выдерживать потребление устройства с запасом 20–30 %. Например, при потреблении 2 А выбирают разъем, рассчитанный на 2,5–3 А, чтобы предотвратить перегрев контактов и деградацию металла.

Материал и качество контактов также критичны. Латунь с никелевым или золотым покрытием уменьшает окисление и обеспечивает стабильное соединение. Пластиковая изоляция корпуса должна быть термостойкой, чтобы выдерживать рабочую температуру адаптера.

При выборе учитывают тип устройства: для переносной электроники предпочтительны компактные и легкие разъемы, для стационарной техники – разъемы с защелкой или фиксатором, исключающим случайное отключение. Также важно проверить совместимость с имеющимися адаптерами, чтобы не возникло несовпадения по полярности или диаметру.

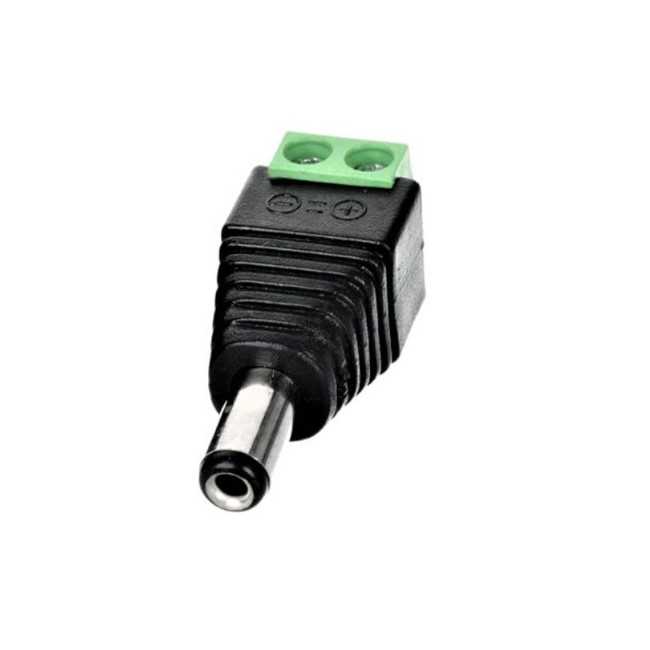

Подключение разъема DC к адаптеру и источнику питания

Перед подключением разъема DC необходимо убедиться, что напряжение и полярность адаптера соответствуют требованиям устройства. Использование мультиметра позволяет точно определить центральный контакт и внешнюю оболочку, предотвращая переполюсовку.

Кабель с разъемом DC подключают плотно, но без чрезмерного усилия, чтобы не повредить контакты. Для разъемов с фиксатором важно проверять, что защелка надежно зафиксирована, предотвращая случайное отключение при движении или вибрации.

При работе с источниками питания с регулируемым выходом необходимо выставить точное напряжение перед подключением. Резкое подключение при слишком высоком или низком напряжении может вызвать перегрузку схемы или нестабильную работу устройства.

Для защиты от короткого замыкания рекомендуется использовать адаптер с предохранителем или разъем с встроенной защитой. Это снижает риск повреждения при случайном замыкании и позволяет безопасно выполнять подключение без постоянного контроля.

Проверка совместимости напряжения и тока

Перед подключением разъема DC необходимо сопоставить напряжение адаптера с требуемым напряжением устройства. Например, если устройство рассчитано на 12 В, подключение блока на 9 В приведет к нестабильной работе, а 15 В может вызвать перегрев схемы и выход компонентов из строя.

Ток источника питания должен быть равен или выше потребляемого устройством. Если устройство потребляет 1,5 А, а адаптер рассчитан на 1 А, возможны перегрев кабеля и снижение напряжения. Подбор источника с запасом 20–30 % от номинала снижает нагрузку и повышает надежность.

Для точной проверки используют мультиметр или амперметр. Измерение тока при включенном устройстве позволяет убедиться, что адаптер справляется с нагрузкой. Также стоит убедиться, что сопротивление контактов и длина кабеля не вызывают падение напряжения более 5 % от номинала.

При использовании универсальных блоков питания важно выставлять напряжение точно по требованиям устройства и проверять полярность. Несоблюдение этих параметров может привести к повреждению электроники даже при правильном выборе разъема DC.

Защита устройств от короткого замыкания через DC-разъем

Короткое замыкание через разъем DC может привести к перегреву, выходу из строя компонентов и повреждению кабеля. Для предотвращения таких ситуаций рекомендуется использовать несколько практических методов защиты.

• Установка предохранителя на линии питания. Подбор предохранителя производится по току устройства с запасом 20–30 %. Например, при потреблении 2 А используют предохранитель на 2,5–3 А.
• Использование разъемов с встроенной защитой от обратной полярности. Они блокируют подачу тока при неправильном подключении адаптера.
• Контроль состояния кабеля и контактов. Окисленные или поврежденные контакты повышают риск короткого замыкания, поэтому периодическая проверка и чистка металла необходимы.
• Применение адаптеров с защитой от перегрузки. Такие источники автоматически ограничивают ток при коротком замыкании и отключают питание, предотвращая повреждение устройства.

Следование этим рекомендациям обеспечивает надежную работу техники, минимизирует риск аварий и продлевает срок службы разъема DC и подключаемого оборудования.

Использование разъема DC в переносной электронике

Разъем DC широко применяется в переносной электронике, включая портативные колонки, камеры, беспроводные роутеры и мини-компьютеры. Его основное преимущество – возможность быстрой подзарядки без пайки и сложного подключения.

Для портативных устройств выбирают компактные разъемы с диаметром 1,3–2,5 мм, обеспечивающие плотный контакт при ограниченных размерах корпуса. При этом важно учитывать ток потребления: устройства с аккумулятором 2000–5000 мА·ч обычно используют адаптеры на 1–2 А.

При частых перемещениях разъемы с защелкой или фиксатором предотвращают случайное отключение. Кабель рекомендуется выбирать с гибкой изоляцией и минимальным сопротивлением, чтобы избежать падения напряжения при высокой нагрузке.

Для продления срока службы устройства полезно проверять состояние контактов разъема DC и использовать адаптеры с защитой от перегрузки и обратной полярности. Это снижает риск повреждения электроники при нестабильном питании и увеличивает надежность переносных приборов.

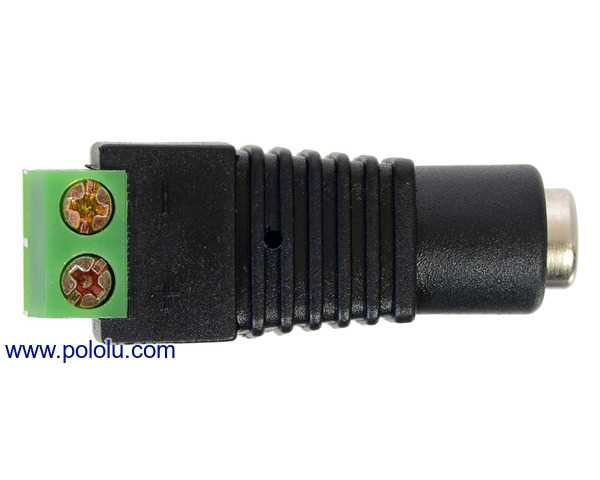

Обслуживание и замена разъема DC при износе

Разъемы DC подвержены механическому износу, окислению контактов и ослаблению фиксаторов. Регулярное обслуживание снижает риск нестабильного подключения и выхода устройства из строя.

• Очистка контактов: используют спирт или специальные контактные очистители для удаления окислов и пыли.
• Проверка плотности соединения: при люфте разъема рекомендуется заменить его на новый, чтобы избежать скачков напряжения и перегрева.
• Контроль изоляции кабеля: трещины и повреждения оболочки повышают риск короткого замыкания, повреждения корпуса или контактов.
• Использование разъемов с фиксаторами: при частом подключении и отключении предпочтительны модели с защелкой, предотвращающие случайное рассоединение.

Замена разъема проводится путем аккуратного демонтажа старого элемента и пайки нового, соблюдая полярность и номинальные размеры. После установки необходимо проверить стабильность соединения и отсутствие перегрева при работе устройства.

Регулярное обслуживание и своевременная замена разъема DC продлевают срок службы оборудования и сохраняют надежность подачи питания, особенно в устройствах с высокой эксплуатационной нагрузкой.

Вопрос-ответ:

Для чего конкретно нужен разъем DC в бытовых устройствах?

Разъем DC используется для передачи постоянного напряжения от источника питания к устройствам. В бытовой электронике его применяют в настольных лампах, маршрутизаторах, камерах видеонаблюдения и портативной технике. Он обеспечивает устойчивый контакт и минимизирует потери энергии, позволяя питать прибор напрямую от адаптера без промежуточных элементов.

Как определить полярность разъема DC перед подключением?

Полярность разъема проверяется мультиметром. Один щуп подключают к центральному контакту, другой к внешней оболочке. Если на дисплее отображается положительное значение, центральный контакт является положительным, а внешняя часть — отрицательной. Если отображается отрицательное значение, полярность обратная. Также важно свериться с маркировкой на адаптере и корпусе устройства, чтобы избежать переполюсовки.

Можно ли использовать разъем DC с адаптером, у которого другое напряжение?

Использовать разъем DC с адаптером, напряжение которого не соответствует требованиям устройства, нельзя. Если напряжение ниже требуемого, устройство будет работать нестабильно или не включится. Если напряжение выше, возможен перегрев и повреждение компонентов. Перед подключением необходимо точно измерить выходное напряжение и убедиться, что оно соответствует параметрам прибора.

Какие признаки указывают на износ разъема DC?

Признаки износа включают люфт центрального контакта, неплотное соединение с кабелем, окисление или потемнение металла, а также трещины на пластиковой оболочке. При появлении искрения, скачков напряжения или нестабильной работы устройства разъем лучше заменить. Очистка контактов спиртом или контактным очистителем может временно улучшить соединение, но при механическом повреждении замена необходима.

Как выбрать разъем DC для портативной электроники с аккумулятором?

Для портативных устройств выбирают компактные разъемы с диаметром 1,3–2,5 мм. Следует учитывать ток потребления: если аккумулятор рассчитан на 2000–5000 мА·ч, выбирают адаптер и разъем с током 1–2 А. Кабель должен быть гибким и с минимальным сопротивлением, чтобы при движении устройства не возникало падение напряжения. Разъем с фиксатором или защелкой предотвращает случайное отключение при переноске.

Как проверить, что разъем DC подходит к адаптеру и устройству?

Для проверки совместимости нужно сопоставить три параметра: диаметр разъема, полярность и рабочее напряжение. Диаметр центрального контакта и внешней оболочки должен точно совпадать с гнездом устройства. Полярность определяют мультиметром: центральный контакт может быть положительным или отрицательным. Напряжение адаптера должно соответствовать требованиям прибора, а ток источника питания должен быть равен или выше потребляемого. Несоблюдение любого из этих параметров может привести к перегреву или повреждению устройства.

Какие меры предосторожности нужно соблюдать при замене разъема DC?

При замене разъема важно сначала отключить питание и убедиться, что устройство полностью разряжено. Новый разъем устанавливают с соблюдением правильной полярности и точного диаметра контактов. Контакты при пайке следует нагревать минимально, чтобы не повредить плату, а после установки проверяют плотность соединения и отсутствие короткого замыкания. Рекомендуется использовать разъем с фиксатором, чтобы предотвратить случайное отключение при эксплуатации.
