Как настроить подсветку кулеров в корпусе zalman

Корпуса Zalman чаще всего комплектуются кулерами с FRGB или ARGB (5V, 3-pin) подсветкой, и способ их настройки напрямую зависит от типа используемых вентиляторов и схемы подключения. В бюджетных моделях подсветка работает по фиксированным режимам через встроенный контроллер, тогда как корпуса среднего и высокого класса позволяют синхронизировать кулеры с материнской платой через стандарты ASUS Aura Sync, MSI Mystic Light или Gigabyte RGB Fusion.

Перед началом настройки важно определить, куда именно подключены кабели подсветки: напрямую к материнской плате, к отдельному RGB-хабу Zalman или к комбинированному контроллеру питания и подсветки. Ошибочное подключение 5V ARGB к 12V RGB-разъёму приводит к мгновенному выходу светодиодов из строя, поэтому проверка маркировки разъёмов и количества пинов является обязательным этапом.

Большинство корпусов Zalman оснащаются физической кнопкой управления подсветкой на верхней или передней панели. Она позволяет переключать режимы, цвета и эффекты без установки программного обеспечения, но функциональность ограничена прошивкой контроллера. Для расширенной настройки требуется подключение управляющего кабеля контроллера к разъёму ARGB_HEADER на материнской плате и последующая активация синхронизации в BIOS или фирменной утилите.

Грамотная настройка подсветки кулеров Zalman позволяет не только добиться визуальной согласованности компонентов, но и избежать конфликтов сигналов управления, некорректной работы эффектов и нестабильного питания светодиодов. Точный порядок действий зависит от модели корпуса, типа кулеров и возможностей используемой материнской платы.

Вот детальный план информационной статьи с 6 узкими прикладными заголовками уровня , без подзаголовков:

Статья должна быть построена как последовательная инструкция, где каждый раздел решает конкретную практическую задачу, связанную с подсветкой кулеров в корпусах Zalman.

• Определение типа подсветки кулеров в корпусе Zalman

  Проверка маркировки вентиляторов (FRGB или ARGB), количества пинов и рабочего напряжения. Рекомендации по визуальному осмотру кабелей, чтению спецификаций корпуса и исключению 12V/5V несоответствий.

• Проверка наличия и модели встроенного RGB-контроллера Zalman

  Определение типа контроллера (пассивный, с кнопкой, с поддержкой синхронизации), его расположения в корпусе и максимального количества подключаемых устройств.

• Подключение кулеров Zalman к материнской плате или контроллеру

  Порядок соединения RGB-кабелей, использование хабов, правила последовательного подключения и требования к разъёмам ARGB_HEADER или RGB_HEADER.

• Настройка подсветки через кнопку управления на корпусе Zalman

  Перечень доступных режимов, логика переключения эффектов, ограничения аппаратного управления и случаи, когда кнопка неактивна.

• Управление RGB-подсветкой кулеров Zalman через программное обеспечение

  Подключение управляющего кабеля, активация синхронизации в BIOS, выбор совместимого ПО (Aura Sync, Mystic Light, RGB Fusion) и особенности работы с контроллерами Zalman.

• Устранение распространённых проблем с подсветкой кулеров Zalman

  Диагностика отсутствия подсветки, рассинхронизации эффектов, мерцания светодиодов и конфликтов между программным и аппаратным управлением.

htmlОпределение типа подсветки кулеров в корпусе Zalman

Перед настройкой подсветки необходимо точно определить тип светодиодов, установленных в кулерах Zalman. В корпусах этого бренда используются два основных варианта: FRGB с фиксированными эффектами и ARGB с адресным управлением. Ошибка на этом этапе приводит к некорректной работе или повреждению подсветки.

Первичная идентификация выполняется по кабелям, выходящим из вентилятора. FRGB-кулеры имеют один тонкий кабель без разветвлений, подключаемый к контроллеру корпуса, и не предусматривают соединения с материнской платой. ARGB-кулеры оснащаются 3-pin разъёмом с пропущенным контактом и маркировкой 5V, D, G.

Дополнительно тип подсветки можно определить по документации корпуса или по модели предустановленных вентиляторов. В сериях Zalman S и i чаще применяются FRGB-кулеры, тогда как линейки Z и N комплектуются ARGB с поддержкой синхронизации.

При наличии ARGB-подсветки обязательно проверить маркировку разъёма на материнской плате. Используется только 5V ARGB_HEADER. Подключение к 12V RGB-разъёму приводит к необратимому выходу светодиодов из строя.

Проверка наличия и модели встроенного RGB-контроллера Zalman

Встроенный RGB-контроллер в корпусах Zalman отвечает за распределение питания и сигналов подсветки между кулерами. Его наличие определяется визуальным осмотром внутреннего пространства корпуса: контроллер представляет собой компактную плату или пластиковый модуль с несколькими разъёмами для RGB-кабелей и отдельным кабелем управления.

Контроллер обычно закреплён на задней стороне монтажной панели или в нижней части корпуса рядом с отсеком для блока питания. К нему подключаются тонкие RGB-кабели от кулеров и один провод, идущий к кнопке управления подсветкой на фронтальной или верхней панели.

Для идентификации модели контроллера необходимо обратить внимание на маркировку корпуса и количество поддерживаемых каналов. Простейшие контроллеры Zalman рассчитаны на работу только с FRGB-кулерами и не имеют кабеля для синхронизации с материнской платой. Более продвинутые версии оснащаются дополнительным 3-pin кабелем для подключения к разъёму 5V ARGB_HEADER.

Если контроллер имеет два управляющих входа – от кнопки корпуса и от материнской платы – приоритет обычно отдаётся программному управлению. В этом случае кнопка переключения режимов становится неактивной после подключения кабеля синхронизации.

Отсутствие отдельного RGB-контроллера означает, что кулеры подключены напрямую к материнской плате или используют фиксированную подсветку без возможности управления. Это следует учитывать при выборе способа настройки и совместимого программного обеспечения.

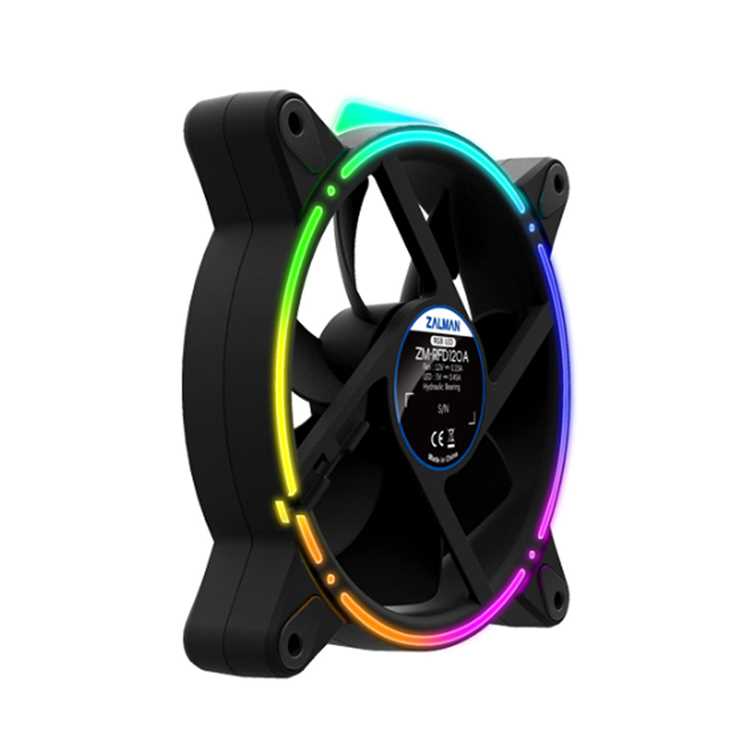

Подключение кулеров Zalman к материнской плате или контроллеру

Каждый кулер Zalman имеет два отдельных кабеля: силовой для двигателя вентилятора и кабель подсветки. Их подключение выполняется независимо и требует соблюдения типа разъёма и напряжения.

Силовой кабель вентилятора подключается к разъёму CPU_FAN, SYS_FAN или CHA_FAN на материнской плате. Используются 3-pin или 4-pin коннекторы, при этом 4-pin обеспечивает управление оборотами по PWM. Перепутать питание вентилятора и подсветки невозможно из-за различий в форме разъёмов.

Подключение подсветки зависит от типа кулеров и наличия контроллера:

• Через встроенный RGB-контроллер Zalman

  Все RGB-кабели кулеров подключаются к выходным портам контроллера. Контроллер получает питание от SATA-разъёма блока питания и управляется кнопкой корпуса или кабелем синхронизации.

• Напрямую к материнской плате

  ARGB-кабели подключаются к разъёму 5V ARGB_HEADER с учётом ориентации ключа. Используется только 3-pin с пропущенным контактом. FRGB-кулеры к плате не подключаются.

При подключении нескольких кулеров используется последовательное соединение или хаб. Общая длина цепи не должна превышать рекомендации производителя, чтобы избежать падения сигнала и нестабильной подсветки.

После завершения подключения необходимо проверить, чтобы RGB-кабели не были натянуты и не попадали в зону вращения лопастей. Только после этого допускается подача питания и включение системы.

Настройка подсветки через кнопку управления на корпусе Zalman

Кнопка управления подсветкой в корпусах Zalman подключена напрямую к встроенному RGB-контроллеру и работает без участия материнской платы. Она обычно обозначена как LED, RGB или совмещена с кнопкой Reset при переназначении разъёма.

Короткое нажатие кнопки переключает предустановленные эффекты: статические цвета, циклическую смену оттенков, пульсацию и бегущие волны. Последовательность режимов фиксирована прошивкой контроллера и не может быть изменена пользователем.

Длительное удержание кнопки используется для смены группы режимов или полного отключения подсветки. В некоторых моделях удержание в течение 3–5 секунд активирует режим ожидания синхронизации с материнской платой, если контроллер поддерживает ARGB.

Если кнопка не реагирует на нажатия, необходимо проверить подключение тонкого двухпроводного кабеля от фронтальной панели к разъёму контроллера. При подключении управляющего кабеля контроллера к материнской плате аппаратное управление автоматически блокируется.

Настройка через кнопку подходит для FRGB-кулеров и базовых ARGB-конфигураций, когда требуется быстрое переключение эффектов без установки программного обеспечения и вмешательства в BIOS.

Управление RGB-подсветкой кулеров Zalman через программное обеспечение

Программное управление подсветкой возможно только при использовании ARGB-кулеров и подключении RGB-контроллера или вентиляторов напрямую к разъёму 5V ARGB_HEADER на материнской плате. Кабель синхронизации контроллера должен быть подключён до запуска системы, иначе программное обеспечение не обнаружит устройство.

После подключения управление выполняется через фирменную утилиту производителя материнской платы: ASUS Aura Sync, MSI Mystic Light, Gigabyte RGB Fusion или ASRock Polychrome Sync. Использование нескольких RGB-программ одновременно недопустимо, так как это вызывает конфликты управления и произвольную смену эффектов.

В BIOS необходимо активировать режим работы ARGB-разъёма и отключить аппаратное управление кнопкой корпуса, если такой пункт предусмотрен. После загрузки операционной системы в программе задаются цвет, яркость, скорость эффектов и синхронизация с другими компонентами системы.

При использовании встроенного контроллера Zalman важно учитывать ограничение по адресуемым зонам. Некоторые контроллеры передают единый сигнал на все подключённые кулеры, из-за чего индивидуальная настройка каждого вентилятора в программе недоступна.

Если подсветка не реагирует на изменения в программе, необходимо проверить соответствие версии ПО модели материнской платы, обновить BIOS и убедиться, что используется именно 5-вольтовый ARGB-разъём, а не 12V RGB.

Устранение распространённых проблем с подсветкой кулеров Zalman

Отсутствие подсветки при работающих вентиляторах чаще всего связано с неправильным подключением RGB-кабелей. Необходимо проверить, подключены ли кулеры к контроллеру или к разъёму 5V ARGB_HEADER, а также наличие питания SATA у контроллера. При его отсутствии подсветка не активируется.

Мерцание, самопроизвольная смена цветов или рассинхронизация эффектов указывают на конфликт управления. Следует отключить кнопку корпуса, если используется программное управление, и удалить все сторонние RGB-утилиты, оставив только одну, соответствующую производителю материнской платы.

Полное отключение светодиодов после включения системы может быть следствием подключения ARGB-кулеров к 12-вольтовому RGB-разъёму. В этом случае требуется немедленно отключить питание, так как светодиоды, как правило, выходят из строя без возможности восстановления.

Если подсветка работает только в одном режиме и не переключается, необходимо проверить тип кулеров. FRGB-модели не поддерживают программное управление и ограничены прошивкой контроллера. Попытки синхронизации с материнской платой для них неэффективны.

При нестабильной работе подсветки нескольких кулеров рекомендуется сократить цепочку последовательного подключения или использовать отдельный RGB-хаб. Перегрузка выхода контроллера приводит к падению сигнала и частичной потере эффектов.

Вопрос-ответ:

Подсветка кулеров не включается, но вентиляторы вращаются. В чём причина?

Чаще всего отсутствует питание RGB-контроллера. Проверь подключение SATA-кабеля от блока питания к контроллеру Zalman. Если кулеры подключены напрямую к материнской плате, убедись, что используется 5V ARGB-разъём, а не 12V RGB. Также стоит проверить ориентацию коннектора: при смещении на один пин подсветка не запускается.

Можно ли управлять подсветкой кулеров Zalman без установки программ?

Да, если корпус оснащён встроенным RGB-контроллером и кнопкой управления на панели. В этом случае доступны фиксированные режимы и цвета, переключаемые нажатием кнопки. Такой способ подходит для FRGB-кулеров и базовых ARGB-наборов без синхронизации с материнской платой.

Почему кнопка подсветки на корпусе перестала работать после подключения к материнской плате?

При подключении управляющего кабеля контроллера к ARGB-разъёму материнской платы аппаратное управление отключается автоматически. Контроллер переходит в режим приёма сигнала от платы, и все изменения выполняются только через фирменную утилиту производителя.

Как понять, поддерживают ли кулеры Zalman синхронизацию с ASUS Aura Sync или MSI Mystic Light?

Необходимо проверить тип подсветки. Синхронизация доступна только для ARGB-кулеров с 3-pin разъёмом 5V. FRGB-модели не передают управляющий сигнал и работают только через встроенный контроллер с ограниченным набором эффектов.

Почему несколько кулеров светятся разными цветами при одинаковых настройках?

Такая ситуация возникает при последовательном подключении большого количества ARGB-кулеров без хаба. Сигнал управления ослабевает, и часть вентиляторов получает искажённые данные. Решение — использовать RGB-хаб или сократить цепочку до допустимого количества устройств.

Можно ли подключить кулеры Zalman с подсветкой к старой материнской плате без RGB-разъёмов?

Да, если корпус укомплектован встроенным RGB-контроллером Zalman. В этом случае подсветка работает автономно от кнопки на корпусе и не зависит от возможностей материнской платы. Если контроллера нет, а кулеры относятся к типу ARGB, управление подсветкой будет недоступно, так как прямое подключение к плате без 5V-разъёма невозможно.

Почему после включения ПК подсветка кулеров загорается одним цветом, а затем меняется?

На этапе запуска система использует стандартный сигнал от контроллера или BIOS. После загрузки операционной системы управление перехватывает установленная RGB-программа, которая применяет сохранённый профиль. Чтобы подсветка не менялась, нужно отключить автозапуск утилиты или задать одинаковые параметры в BIOS и программе.
