Как нарастить вал под подшипник

Износ посадочного места под подшипник приводит к нарушению натяга, появлению проворачивания и локального перегрева узла. Уже при увеличении диаметрального зазора на 0,02–0,05 мм срок службы подшипника может сократиться в разы из-за микроперемещений и усталостных повреждений вала. В таких условиях наращивание диаметра становится технологически оправданной альтернативой замене детали, особенно для валов крупного диаметра или сложной формы.

Выбор метода наращивания напрямую зависит от глубины износа, материала вала и требований к посадке. Наплавка применяется при значительном уменьшении диаметра, газотермическое напыление – при контролируемом восстановлении слоя до 0,3–1,0 мм, гальваническое хромирование – при минимальных потерях металла и строгих требованиях к геометрии. Для ремонтных работ без последующей мехобработки используют металлополимерные составы, но с жесткими ограничениями по нагрузке и температуре.

Ключевым этапом восстановления является обеспечение допусков посадки подшипника. Для неподвижных наружных колец обычно применяют поля допусков k6, m6, n6, а для внутренних колец – j6, k6, в зависимости от режима работы. После наращивания обязательна чистовая обработка с контролем овальности, конусности и шероховатости, где значение Ra 0,63–1,25 считается допустимым для большинства стандартных подшипников качения.

Неправильный выбор технологии или нарушение допусков приводит к повторному износу уже в первые часы работы. Поэтому восстановление посадочного места под подшипник требует точного расчета толщины наносимого слоя, учета термических деформаций и обязательного измерительного контроля на каждом этапе ремонта.

Наращивание вала под подшипник: методы и допуски

Наращивание вала под подшипник выполняют при снижении натяга из-за износа, коррозии или проворачивания внутреннего кольца. Критическим считается уменьшение диаметра посадки более чем на 0,01–0,02 мм, при котором нарушается распределение нагрузки и возникает контактное скольжение. Перед выбором технологии обязательно определяют фактический диаметр, овальность и конусность с помощью микрометра или нутромера с ценой деления 0,001 мм.

При износе до 0,1 мм применяют гальваническое хромирование или железнение. Эти методы позволяют получить слой толщиной 0,05–0,3 мм с минимальной термической нагрузкой на вал. После осаждения выполняют шлифование под требуемый размер, так как допуск по диаметру посадки под подшипник обычно не превышает IT6–IT7. Хромированный слой требует обязательного контроля адгезии и отсутствия микротрещин.

При большем износе используют наплавку или газотермическое напыление. Наплавка целесообразна при потере диаметра свыше 0,5 мм, но сопровождается тепловыми деформациями, поэтому после операции обязательна термообработка и черновая проточка. Газотермическое напыление применяют для восстановления слоя 0,3–1,0 мм с последующей чистовой обработкой. Шероховатость после шлифования должна находиться в пределах Ra 0,63–1,25.

Металлополимерные составы допускаются при низких окружных скоростях и умеренных нагрузках. Они позволяют восстановить посадку без станочной обработки, но требуют строгого соблюдения зазора, обычно 0,1–0,3 мм под клеевой слой. Такой метод не применяют для валов с температурой эксплуатации выше +120 °C и для узлов с ударными нагрузками.

Окончательным этапом является обеспечение поля допуска под конкретный тип посадки. Для неподвижного внутреннего кольца подшипника на валу применяют допуски k6, m6, n6, выбор которых зависит от диаметра и режима работы. Контроль выполняют по всей длине посадки, так как локальное отклонение даже на 0,005 мм приводит к неравномерному контакту и ускоренному износу узла.

Оценка износа посадочного места под подшипник и методы измерений

Оценку износа начинают с определения номинального размера посадки по чертежу или маркировке подшипника. Фактический диаметр измеряют не менее чем в трёх сечениях по длине посадки и в двух взаимно перпендикулярных направлениях. Разница между наибольшим и наименьшим значением показывает овальность и конусность, которые для исправного вала не должны превышать 0,003–0,005 мм.

Для валов диаметром до 50 мм применяют гладкие микрометры с ценой деления 0,001 мм. При большем диаметре используют микрометрические скобы или нутромеры в комплекте с эталонными кольцами. Измерительный инструмент должен иметь действующую поверку, а замеры выполняют при температуре детали и инструмента, отличающейся не более чем на ±2 °C, чтобы исключить тепловую погрешность.

Износ часто носит локальный характер из-за проворачивания внутреннего кольца подшипника. В таких случаях фиксируют зоны с пониженным диаметром и следами полировки или задиров. Если уменьшение размера превышает 0,01–0,02 мм относительно требуемого натяга, посадка считается непригодной для дальнейшей эксплуатации без восстановления.

Дополнительно контролируют состояние поверхности. Шероховатость измеряют профилометром; значения выше Ra 2,5 указывают на необходимость механической обработки перед наращиванием. При наличии трещин, наклёпа или следов перегрева проводят магнитопорошковый или капиллярный контроль, так как такие дефекты ограничивают применение наплавки и напыления.

Результаты измерений оформляют в виде таблицы с указанием фактических размеров, отклонений и характера износа. Эти данные используют для выбора метода наращивания, расчёта толщины восстанавливаемого слоя и последующего назначения допуска посадки под подшипник.

Наплавка металла на вал под подшипник: выбор проволоки и режимы

Наплавку применяют при износе посадочного диаметра более 0,5 мм и наличии достаточного припуска под последующую мехобработку. Перед началом поверхность вала протачивают до чистого металла, удаляя наклёп и следы перегрева, затем формируют подрез под углом 30–45° для стабилизации валика и снижения риска отслоения наплавленного слоя.

Выбор наплавочной проволоки определяется материалом вала и требуемой твёрдостью зоны посадки. Для углеродистых сталей применяют проволоку типа Св-08Г2С или Св-10Г2, обеспечивающую твёрдость наплавленного слоя 180–220 HB. Для валов из легированных сталей используют проволоки с добавками хрома и молибдена, позволяющие получить структуру, близкую к основному металлу и снизить границу переходной зоны.

Режимы наплавки подбирают с учётом диаметра вала и теплопроводности материала. Сварочный ток обычно находится в диапазоне 120–220 А, напряжение 20–26 В, скорость наплавки 0,2–0,4 м/мин. Перегрев недопустим, так как вызывает коробление и рост остаточных напряжений. Межслойную температуру поддерживают не выше 250 °C, применяя прерывистую схему наплавки.

Толщину наплавленного слоя задают с учётом припуска на обработку, который должен составлять не менее 0,5 мм на сторону. После завершения наплавки вал подвергают медленному охлаждению или отпуску при 550–600 °C для снижения внутренних напряжений и стабилизации структуры металла.

Перед чистовой механической обработкой выполняют контроль сплошности слоя и отсутствие пор. Проточку и шлифование ведут до получения требуемого поля допуска под подшипник, чаще всего k6–m6, с обязательным контролем овальности и соосности по всей длине посадки.

Газотермическое напыление для восстановления диаметра вала под подшипник

Газотермическое напыление применяют для восстановления посадочных диаметров при износе в пределах 0,1–1,0 мм, когда недопустимо значительное тепловое воздействие на вал. Метод позволяет формировать слой с минимальной зоной термического влияния, что сохраняет геометрию и структуру основного металла.

Подготовка поверхности включает проточку с удалением повреждённого слоя и последующую абразивную обработку до шероховатости Ra 6,3–12,5. Такая структура обеспечивает механическое сцепление напыляемого материала с валом. Непосредственно перед напылением поверхность обезжиривают и защищают соседние участки от осаждения частиц.

Для валов под подшипники используют порошки и проволоки на основе никеля, железа или их сплавов. Толщина одного прохода обычно не превышает 0,1–0,2 мм, что позволяет контролировать равномерность слоя. Общая толщина покрытия задаётся с учётом припуска на мехобработку и составляет 0,3–1,2 мм.

Адгезионная прочность напылённого слоя достигает 40–70 МПа, чего достаточно для неподвижной посадки подшипника при корректном выборе допуска. После напыления обязательна токарная обработка и шлифование, так как исходная шероховатость покрытия превышает допустимые значения для посадки.

Чистовую обработку выполняют до получения поля допуска j6–k6 или k6–m6, в зависимости от режима нагружения. Контролируют диаметр по всей длине посадки, так как неоднородность слоя даже в 0,01 мм приводит к неравномерному распределению натяга и снижению ресурса подшипникового узла.

Гальваническое хромирование посадочного диаметра под подшипник

Гальваническое хромирование применяют при незначительном износе посадочного диаметра, как правило в пределах 0,02–0,25 мм. Метод обеспечивает восстановление размера без нагрева детали, что исключает коробление и изменение структуры стали. Хромовый слой отличается высокой твёрдостью и устойчивостью к микропроворачиванию внутреннего кольца подшипника.

Перед нанесением покрытия вал подвергают механической обработке с удалением дефектного слоя и обеспечением цилиндричности. Поверхность активируют травлением и тщательно промывают, так как остатки оксидов или масел снижают адгезию. Для равномерного осаждения используют экранирование кромок и центровку вала в ванне.

Толщина хромового слоя обычно составляет 0,05–0,30 мм. Осаждение ведут с учётом последующего шлифования, так как исходная шероховатость после хромирования превышает допустимые значения для посадки подшипника. После обработки достигают шероховатости Ra 0,32–0,63, что соответствует требованиям к неподвижной посадке.

После шлифования обеспечивают требуемый допуск посадки, чаще всего j6 или k6, в зависимости от диаметра и характера нагрузки. Контроль проводят по всей длине посадочного участка, уделяя внимание краевым зонам, где возможно утолщение слоя. Хромированное покрытие не рекомендуется для валов с ударными нагрузками из-за склонности к микротрещинам при локальных перегрузках.

Применение металлополимерных составов для восстановления посадки подшипника

Металлополимерные составы применяют для восстановления посадки подшипника при износе вала до 0,1–0,3 мм, когда выполнение наплавки или напыления невозможно либо экономически нецелесообразно. Метод основан на формировании промежуточного слоя между валом и внутренним кольцом подшипника с компенсацией утраченного натяга.

Перед нанесением состава посадочное место подготавливают механической обработкой и обезжириванием. Поверхность вала должна иметь выраженную микрошероховатость Ra 3,2–6,3, обеспечивающую сцепление полимера с металлом. Глянцевые и наклёпанные участки полностью удаляют.

Последовательность восстановления посадки включает следующие операции:

• контроль фактического диаметра вала и внутреннего кольца подшипника;
• расчёт требуемой толщины слоя с учётом монтажного зазора;
• нанесение металлополимерного состава равномерным слоем;
• установка подшипника без ударных нагрузок;
• выдержка до полного отверждения материала.

Толщина полимерного слоя обычно находится в диапазоне 0,05–0,30 мм. Превышение этого значения приводит к снижению жёсткости соединения. Большинство составов рассчитано на рабочие температуры до +120 °C и окружные скорости не более 8–10 м/с, что ограничивает область применения.

Металлополимерные материалы не используют в узлах с ударными нагрузками и частыми реверсами. Также недопустима установка подшипников с повышенным натягом, так как избыточное давление выдавливает состав из зоны контакта.

Основные ограничения метода:

1. невозможность последующей мехобработки после отверждения;
2. зависимость прочности соединения от качества подготовки поверхности;
3. ограниченный ресурс при высоких радиальных нагрузках.

При соблюдении технологических требований металлополимерное восстановление позволяет эксплуатировать узел без замены вала в течение регламентированного межремонтного периода.

Механическая обработка после наращивания: достижение требуемых допусков

После наращивания диаметра наплавкой, напылением или гальваническим покрытием механическая обработка определяет пригодность вала к установке подшипника. На этапе черновой проточки снимают избыточный слой, оставляя припуск 0,2–0,5 мм под чистовую операцию. Обработку ведут с минимальными подачами, чтобы избежать выкрашивания наплавленного или напылённого слоя.

Чистовую обработку выполняют шлифованием, так как точение не обеспечивает требуемой геометрии и шероховатости. Для стандартных подшипников качения задают шероховатость Ra 0,63–1,25, а при высоких скоростях – не выше Ra 0,32. Абразивный круг подбирают по материалу восстановленного слоя, избегая перегрева поверхности.

Контроль диаметра выполняют после каждого прохода с точностью измерения не хуже 0,001 мм. Овальность и конусность по длине посадки не должны превышать 0,003–0,005 мм. При превышении этих значений перераспределение натяга приводит к локальной перегрузке дорожек качения.

Поле допуска выбирают в зависимости от режима работы узла. Для неподвижной посадки внутреннего кольца на валу чаще применяют j6, k6, m6. При увеличении диаметра вала свыше 80 мм учитывают снижение контактных напряжений и корректируют допуск в сторону меньшего натяга.

После завершения обработки проверяют соосность восстановленного участка относительно опорных шеек. Допустимое биение не должно превышать 0,01 мм. Только при соблюдении геометрических параметров восстановленный вал обеспечивает стабильную работу подшипника без повторного износа посадки.

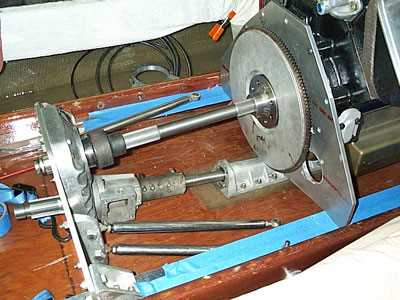

Контроль соосности и шероховатости посадки подшипника после восстановления

После восстановления посадочного диаметра контроль соосности выполняют относительно базовых шеек или центров вала. Проверку проводят на призмах или в центрах с применением индикатора часового типа. Радиальное биение посадочного участка не должно превышать 0,005–0,01 мм, так как отклонения выше этого значения вызывают перекос внутреннего кольца подшипника.

Измерения выполняют по всей длине посадки с шагом не более 10–15 мм. Особое внимание уделяют переходным зонам между восстановленным участком и основным телом вала, где чаще всего возникает локальное смещение оси.

Шероховатость поверхности контролируют профилометром после окончательной шлифовки. Для большинства стандартных подшипников допускаются следующие значения:

• Ra 0,63–1,25 – для обычных режимов нагрузки;
• Ra 0,32–0,63 – для высоких скоростей вращения;
• Ra ≤ 0,32 – для прецизионных узлов.

Превышение указанных значений приводит к снижению фактической площади контакта и ослаблению натяга. Слишком гладкая поверхность также нежелательна, так как уменьшает коэффициент трения и повышает риск проворачивания кольца.

Последовательность контрольных операций включает:

1. проверку диаметра и формы посадки;
2. измерение радиального биения;
3. оценку шероховатости поверхности;
4. контроль сопряжения подшипника пробной посадкой.

Только после подтверждения соответствия соосности и параметров поверхности восстановленный вал допускается к сборке, так как даже незначительные отклонения ускоряют износ подшипника и посадочного места.

Вопрос-ответ:

Какие способы наращивания вала под подшипник применяют при износе посадочного места?

При износе шейки вала под подшипник чаще всего используют наплавку (дуговую, плазменную), газотермическое напыление, хромирование, а также установку ремонтной втулки. Выбор зависит от глубины износа, материала вала, требований к точности и условиям работы узла. Например, наплавка подходит для значительного износа, но требует последующей мехобработки, а втулка позволяет восстановить размер без теплового воздействия на вал.

Какие допуски нужно выдерживать после наращивания вала под подшипник качения?

Допуски определяются типом подшипника и характером посадки. Для большинства подшипников качения применяют поля допусков h6, h7 или k6. После наращивания и шлифования диаметр шейки должен соответствовать выбранному полю допуска, а овальность и конусность не должны превышать значений, указанных в стандартах. Нарушение этих параметров приводит к перегреву подшипника и снижению ресурса.

Можно ли наращивать вал под подшипник без последующей термообработки?

Это возможно не всегда. При наплавке металл зоны восстановления часто имеет неоднородную структуру и повышенные внутренние напряжения. В таких случаях отпуск или нормализация позволяют стабилизировать размеры и твердость. При использовании газотермического напыления или ремонтных втулок термообработка чаще всего не требуется, так как основное тело вала практически не нагревается.

Как контролируют качество наращивания вала перед установкой подшипника?

Контроль включает измерение диаметра, проверку соосности, формы поверхности и шероховатости. Диаметр проверяют микрометром, соосность — индикатором на призмах или в центрах. Шероховатость обычно должна соответствовать Ra 0,63–1,25 для посадок под подшипники. Также оценивают отсутствие трещин и отслаивания слоя, особенно после наплавки или напыления.

Что выбрать для ремонта: наплавку или установку втулки?

Наплавка подходит, если требуется восстановить прочность и нет возможности изменить конструкцию узла. Однако процесс трудоемкий и требует точной мехобработки. Втулка удобна при серийном ремонте и небольших нагрузках, так как обеспечивает стабильный размер и повторяемость. При высоких оборотах и ударных нагрузках предпочтение чаще отдают наплавке с последующим шлифованием.

Какой метод наращивания вала под подшипник лучше подходит для высокооборотных узлов?

Для валов, работающих на высоких оборотах, чаще выбирают газотермическое напыление или хромирование с последующим шлифованием. Эти способы позволяют получить ровную поверхность с малой шероховатостью и минимально влияют на геометрию детали. Наплавка при таких условиях применяется реже, так как тепловое воздействие может вызвать биение, которое затем сложно полностью убрать. После восстановления особое внимание уделяют балансировке и точности диаметра посадочного места.

Какие ошибки чаще всего допускают при восстановлении посадки под подшипник и к чему они приводят?

Распространённая ошибка — завышенный диаметр после наращивания, из-за чего подшипник монтируется с чрезмерным натягом. Это приводит к росту температуры и ускоренному износу дорожек качения. Также часто игнорируют требования к шероховатости, оставляя слишком грубую поверхность после токарной обработки без шлифования. В результате подшипник начинает проворачиваться на валу или работает с повышенным шумом и вибрацией.
