Что такое шлейф в ноутбуке

Шлейф в ноутбуке представляет собой гибкий кабель, который соединяет ключевые компоненты устройства, обеспечивая передачу данных и питание. Наиболее часто шлейф используется для подключения матрицы дисплея, клавиатуры, тачпада и других периферийных модулей. Его надежность напрямую влияет на стабильность работы этих элементов, а неправильное подключение или повреждение может привести к мерцанию экрана, неработающей клавиатуре или пропаданию отклика тачпада.

Различают несколько типов шлейфов: ленточные с тонкими проводниками, плоские гибкие кабели (FPC) и кабели с экранирующей оплеткой. Каждый тип имеет свои технические ограничения по длине, пропускной способности и допустимому углу изгиба. Например, шлейф матрицы Full HD редко превышает 30–35 см и рассчитан на частоту передачи сигнала до 60 Гц, а шлейфы для SSD могут поддерживать до 6 Гбит/с.

При замене шлейфа важно учитывать не только физическую совместимость, но и направление контактных дорожек, их ширину и количество линий. Неправильная установка может привести к короткому замыканию или нестабильной работе устройства. Для диагностики поврежденного шлейфа используют визуальный осмотр на предмет разрывов и изгибов, а также проверку мультиметром на целостность цепей и сопротивление контактов.

Правильный выбор и аккуратное подключение шлейфа повышает долговечность ноутбука и минимизирует риск поломок при частой транспортировке. Кроме того, современные ноутбуки с модульной конструкцией позволяют заменить отдельный шлейф без демонтажа всей платы, что сокращает затраты на ремонт и повышает удобство обслуживания.

Шлейф в ноутбуке: его назначение и типы

Шлейф в ноутбуке выполняет функцию проводника между платой и периферийными компонентами, такими как матрица, клавиатура, тачпад, а также устройства хранения и сенсорные модули. Он обеспечивает передачу сигналов с минимальными задержками и стабильное питание, что критично для дисплеев с высокой частотой обновления и SSD с интерфейсом SATA или NVMe.

Основные типы шлейфов включают ленточные кабели, которые состоят из тонких параллельных проводников, и плоские гибкие кабели (FPC), способные выдерживать многократные изгибы без повреждения проводников. Для сенсорных панелей часто используют экранированные шлейфы, которые снижают влияние электромагнитных помех на чувствительные сигналы.

Длина шлейфа и количество контактов зависят от функции и модели ноутбука. Например, шлейф матрицы 15,6″ обычно имеет 30–35 контактов и длину 25–30 см, что обеспечивает стабильную передачу видеосигнала до 60 Гц. Шлейфы для клавиатуры и тачпада имеют меньше линий, но важна точность расположения контактов для правильного срабатывания кнопок и сенсоров.

При выборе и замене шлейфа необходимо проверять совместимость по модели ноутбука, количество линий, направление дорожек и форму разъема. Несоответствующий шлейф может вызвать неполадки в работе устройств или короткое замыкание. Рекомендуется использовать оригинальные или сертифицированные аналоги и аккуратно фиксировать кабель в разъеме без перекручивания.

Для чего в ноутбуке нужен шлейф между матрицей и платой

Шлейф между матрицей и платой передает видеосигнал и питание от видеокарты к экрану. Он содержит несколько десятков тонких проводников, каждый из которых отвечает за отдельный цветовой канал, синхронизацию или управление подсветкой. В ноутбуках с дисплеем Full HD шлейф обычно имеет 30–40 контактов и способен передавать данные с частотой до 60 Гц без искажений.

Кроме передачи видеосигнала, шлейф обеспечивает питание LED-подсветки матрицы, что позволяет снизить количество отдельных кабелей и упрощает конструкцию ноутбука. В некоторых моделях через тот же шлейф проходят сигналы для встроенной веб-камеры и микрофона, что уменьшает нагрузку на системную плату и сохраняет компактность сборки.

Повреждение или ослабление контактов шлейфа приводит к мерцанию экрана, полосам на изображении или полной его неработоспособности. Для предотвращения таких проблем важно избегать резких изгибов кабеля при открытии крышки ноутбука и проверять плотность подключения разъемов при разборке устройства.

При замене шлейфа необходимо выбирать кабель, полностью соответствующий модели ноутбука по количеству контактов, длине и типу разъемов. Использование оригинального или сертифицированного аналога гарантирует стабильную работу дисплея и долговечность соединения.

Виды шлейфов для клавиатуры и тачпада

Шлейфы для клавиатуры и тачпада предназначены для передачи сигналов на материнскую плату с минимальной задержкой и без потери данных. Они отличаются количеством контактов, конструкцией проводников и гибкостью, в зависимости от расположения компонентов внутри ноутбука.

Основные типы шлейфов включают:

• Ленточные кабели – тонкие плоские провода, соединенные в параллель, применяются для стандартных клавиатур и тачпадов с ограниченным числом линий передачи сигнала. Обеспечивают стабильное соединение при длине до 20–25 см.
• Плоские гибкие кабели (FPC) – состоят из гибкой пленки с медными дорожками, выдерживают многократные изгибы, что важно для моделей с шарнирной конструкцией крышки.
• Экранированные шлейфы – включают фольгу или оплетку, защищающую сигналы от электромагнитных помех, чаще используются для тачпадов с высокочувствительными сенсорными элементами.

При выборе шлейфа важно учитывать:

1. Количество контактов и их расположение, чтобы обеспечить точную передачу всех сигналов клавиатуры и тачпада.
2. Длину кабеля и угол изгиба, соответствующие конструкции корпуса ноутбука.
3. Совместимость разъемов с платой, включая фиксацию и тип защелки.

Для замены рекомендуется использовать оригинальные или сертифицированные аналоги, чтобы сохранить корректную работу всех клавиш и сенсорной панели без сбоев.

Различия ленточных и плоских гибких кабелей

Ленточные и плоские гибкие кабели (FPC) используются для соединения внутренних компонентов ноутбука, но имеют принципиальные различия по конструкции и функциональности. Эти различия определяют их применимость и долговечность в конкретных узлах устройства.

Ленточные кабели состоят из параллельных проводников, расположенных на изоляционной пленке. Они компактны и дешевле в производстве, но менее гибки и чувствительны к многократным изгибам. Чаще применяются для клавиатуры, тачпада и подключения стандартных модулей с короткими трассами передачи сигналов.

Плоские гибкие кабели (FPC) имеют медные дорожки на гибкой полиимидной основе и выдерживают значительные изгибы без повреждения проводников. Они подходят для дисплеев, сенсорных панелей и модулей с частыми изменениями положения, где требуется высокая прочность и стабильность передачи сигнала.

Основные различия можно выделить в таблице:

При выборе кабеля для замены важно учитывать тип соединяемого модуля и условия эксплуатации. Для дисплеев и подвижных модулей FPC обеспечивает долговечность, а ленточные кабели подходят для фиксированных коротких соединений.

Роль шлейфа в передаче данных и питания

Шлейф в ноутбуке выполняет одновременно функции передачи данных и подачи питания к подключенным модулям. Например, шлейф матрицы передает цифровой видеосигнал с видеокарты и подает питание на LED-подсветку экрана, обеспечивая стабильное отображение изображения и равномерную яркость подсветки. Несоответствие характеристик кабеля может вызвать мерцание экрана или снижение частоты обновления.

Для клавиатуры и тачпада шлейф обеспечивает точную передачу сигналов с каждой клавиши и сенсорной зоны на контроллер платы. Повреждение отдельных линий приводит к неотзывчивости кнопок или сбоям тачпада, даже если физически кабель целый.

Шлейфы для SSD, модулей Wi-Fi или камер одновременно передают высокоскоростные данные и низковольтное питание. Для таких задач используют FPC с медными дорожками шириной 0,1–0,3 мм и многослойное экранирование, что снижает влияние электромагнитных помех и сохраняет стабильность сигнала на скоростях до 6 Гбит/с.

При замене шлейфа важно выбирать кабель, полностью соответствующий характеристикам оригинала по количеству линий передачи данных и допустимому напряжению. Неправильный подбор приводит к нестабильной работе устройств и ускоренному износу компонентов.

Как определить поврежденный шлейф в ноутбуке

Для диагностики визуально осмотрите кабель на наличие трещин, надломов, перекрученных участков и поврежденной изоляции. Особое внимание уделите точкам изгиба около шарниров крышки и местам соединения с разъемами.

Дополнительно проверку проводят с помощью мультиметра. Измеряют целостность каждой линии и сопротивление контактов, ориентируясь на паспортные характеристики шлейфа. Скачки сопротивления или обрыв цепи указывают на повреждение проводника.

Если при аккуратной фиксации разъема и минимальных изгибах кабель продолжает проявлять сбои, его необходимо заменить на оригинальный или сертифицированный аналог с идентичной конфигурацией контактов и длиной.

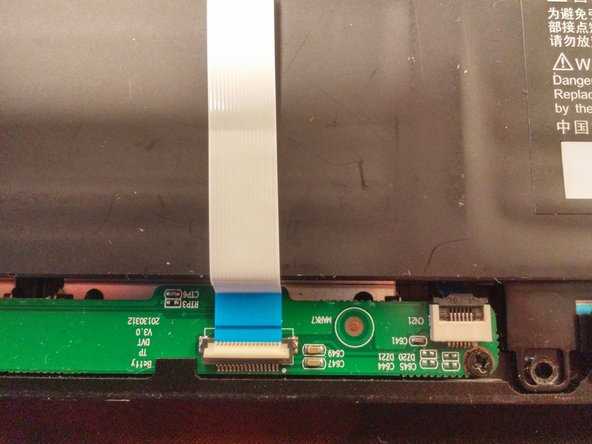

Совместимость шлейфов при замене комплектующих

При замене шлейфа важно учитывать физическую и электрическую совместимость с конкретной моделью ноутбука. Физическая совместимость включает длину кабеля, расположение контактов и форму разъема. Любое отклонение может привести к плохому соединению или невозможности установки шлейфа.

Электрическая совместимость определяется количеством линий передачи данных, их назначением и допустимым напряжением. Например, шлейф матрицы Full HD и 4K внешне может быть похож, но различие в числе контактов приведет к мерцанию или отсутствию изображения.

Для замены рекомендуется использовать оригинальные или сертифицированные аналоги, полностью идентичные оригиналу по количеству дорожек, ширине проводников и типу разъема. Проверка документации производителя помогает определить точный номер запчасти и исключает риск повреждения платы или подключаемого модуля.

При установке нового шлейфа следует аккуратно фиксировать разъемы и избегать резких изгибов кабеля. Это обеспечивает долговечность соединения и стабильную работу заменяемого компонента.

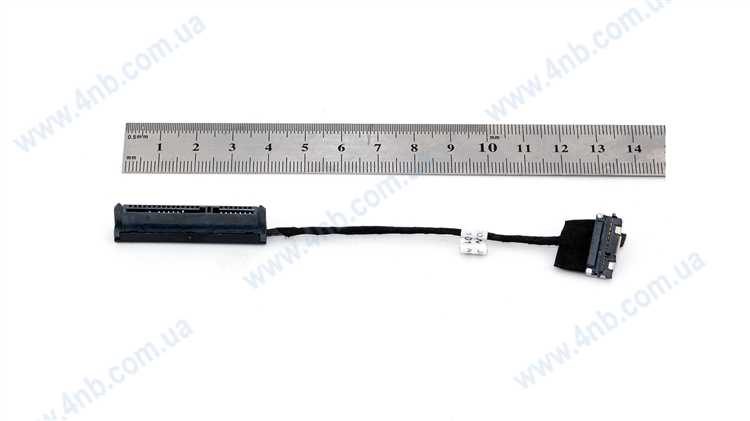

Особенности подключения шлейфа к разъемам платы

Подключение шлейфа к разъемам платы требует точного совмещения контактов и правильной фиксации для стабильной передачи данных и питания. Неправильное подключение может вызвать короткое замыкание, нестабильную работу или полную неработоспособность модуля.

Основные правила подключения шлейфа:

• Совмещение контактов: каждая линия шлейфа должна точно совпадать с дорожками разъема, особенно на шлейфах матриц с 30–40 контактами.
• Фиксация разъема: большинство современных разъемов имеют защелки или фиксаторы, которые необходимо аккуратно закрывать, избегая чрезмерного давления.
• Направление установки: шлейфы часто имеют маркировку «TOP» или «FRONT», которая указывает на правильное положение контактов относительно платы.
• Избегание изгибов: кабель не должен перекручиваться или перегибаться вблизи разъема, особенно в ноутбуках с шарнирной конструкцией крышки.
• Чистота контактов: перед подключением убедитесь, что контакты разъема и шлейфа чистые и не окислены.

Для надежной установки рекомендуется использовать пинцет или пластиковый инструмент, избегая металлических предметов, которые могут повредить контакты. После подключения стоит провести тестирование работы подключаемого модуля перед окончательной сборкой корпуса.

Частые причины поломки шлейфов и способы профилактики

Еще одной причиной являются окисление и загрязнение контактов разъемов. Пыль, влага или коррозия повышают сопротивление линии, вызывают нестабильное питание и сбои передачи сигналов.

Термическое воздействие и перегрев компонентов также сокращают срок службы шлейфа. Постоянное воздействие температуры выше 70°C может привести к деформации изоляции и ослаблению контактных соединений.

Для профилактики повреждений рекомендуется:

• Избегать резких изгибов и перекрутов шлейфов при разборке или транспортировке ноутбука.
• Регулярно очищать разъемы от пыли и контролировать отсутствие коррозии на контактах.
• Использовать оригинальные или сертифицированные шлейфы, соответствующие модели ноутбука.
• Следить за температурным режимом и не закрывать вентиляционные отверстия корпуса.
• Аккуратно фиксировать шлейфы в разъемах, не прилагая чрезмерное усилие.

Соблюдение этих мер продлевает срок службы шлейфов и снижает риск внезапных сбоев работы матрицы, клавиатуры или тачпада.

Вопрос-ответ:

Как определить, что шлейф матрицы в ноутбуке поврежден и требует замены?

Поврежденный шлейф матрицы проявляется полосами или мерцанием экрана, периодическим исчезновением изображения, либо полной неработоспособностью дисплея. Иногда наблюдаются нестабильные цвета или пропадание подсветки. Проверка проводится визуально на наличие надломов, трещин и перегибов, особенно возле шарниров крышки. Дополнительно используют мультиметр для измерения целостности каждой линии и сопротивления контактов. Если выявлены обрывы или нестабильные значения сопротивления, шлейф подлежит замене.

Чем отличаются ленточные шлейфы от плоских гибких кабелей (FPC) в ноутбуках?

Ленточные шлейфы состоят из параллельных проводников на пленочной основе и подходят для коротких соединений, таких как клавиатура или тачпад. Они менее гибкие и при частых изгибах могут ломаться. Плоские гибкие кабели (FPC) имеют медные дорожки на полиимидной основе, выдерживают многократные сгибы и подходят для матриц и сенсорных панелей. FPC лучше справляются с подвижными модулями и высокоскоростными сигналами, а ленточные кабели более просты и дешевле, но менее долговечны.

Можно ли использовать шлейф от другой модели ноутбука при замене комплектующих?

Использовать шлейф другой модели можно только при полном совпадении физической и электрической конфигурации: длины кабеля, количества и расположения контактов, типа разъема и допустимого напряжения. Несоответствующий шлейф может вызвать сбои работы устройства, короткое замыкание или повреждение платы. Рекомендуется проверять номера запчастей по документации производителя и использовать оригинальные или сертифицированные аналоги с идентичной конфигурацией.

Какие меры помогают продлить срок службы шлейфов в ноутбуке?

Продлить срок службы шлейфов помогают аккуратное обращение с кабелями, избегание резких изгибов и перекрутов, особенно возле шарниров крышки. Контакты разъемов следует периодически очищать от пыли и проверять на отсутствие коррозии. Использование оригинальных или сертифицированных кабелей обеспечивает долговечность. Также важно следить за температурой внутри корпуса, не закрывать вентиляцию и аккуратно фиксировать шлейфы в разъемах без чрезмерного давления.
