OBD разъем на Шкода Фабия используется для подключения диагностического оборудования и считывания кодов ошибок двигателя, трансмиссии и других систем автомобиля. На моделях 2007–2014 годов разъем находится под рулевой колонкой с левой стороны, рядом с педалью тормоза, обычно за пластиковой панелью, которую легко снять без инструментов. Для моделей после 2015 года конструкция салона изменилась, и разъем смещен ближе к центральной консоли, чуть правее руля.

Разъем имеет стандартную форму OBD-II и 16 контактов, что позволяет подключать большинство современных сканеров и адаптеров Bluetooth. Перед подключением рекомендуется убедиться в отсутствии механических повреждений и загрязнений на контактах, чтобы избежать некорректного считывания данных. Защитная крышка присутствует не на всех комплектациях, поэтому при её отсутствии следует аккуратно ориентироваться по форме разъема.

Для быстрого доступа к OBD разъему на Шкода Фабия можно использовать подсказки по расположению элементов интерьера: разъем всегда находится в зоне досягаемости водителя, не требует демонтажа приборной панели и доступен при сидении на водительском месте. Подключение производится при выключенном двигателе, после чего можно включать зажигание для чтения параметров и кодов ошибок.

Где искать OBD разъем в салоне Шкода Фабия

На Шкода Фабия разъем OBD расположен в нижней части панели перед водителем. В моделях 2007–2014 годов его проще всего обнаружить под рулевой колонкой слева, сразу за небольшой съемной пластиковой крышкой. Разъем находится на высоте около 25–30 см от пола, рядом с верхней частью педали тормоза, что позволяет подключать диагностический кабель, не снимая рулевое колесо.

В автомобилях выпуска после 2015 года конструкция салона изменилась: разъем переместился ближе к центральной консоли, чуть правее руля, между нижним краем панели и ящиком для мелких предметов. В некоторых комплектациях защитная крышка отсутствует, поэтому для поиска нужно ориентироваться на прямоугольный 16-контактный разъем с черным пластиковым корпусом.

При осмотре салона рекомендуется использовать свет фонарика, чтобы визуально определить точное положение контактов. Для удобного подключения диагностического сканера лучше присесть на водительское сиденье и слегка наклониться вперед, так как доступ к разъему ограничен глубиной панели и расположением рычагов управления.

Доступ к разъему под рулевой колонкой

OBD разъем под рулевой колонкой на Шкода Фабия расположен в зоне между педалями и нижней частью панели приборов. Для получения к нему доступа необходимо выполнить следующие шаги:

1. Отключить зажигание и убедиться, что двигатель не работает.
2. Снять пластиковую крышку под рулевой колонкой, которая фиксируется защелками с боков и снизу.
3. Осмотреть пространство за панелью: разъем прямоугольный, черного цвета, с 16 контактами.
4. При необходимости использовать небольшой фонарик для подсветки контактов.
5. Подключить диагностический кабель, аккуратно направляя его, чтобы не задевать педали и рычаги управления.

Для облегчения доступа можно слегка отодвинуть водительское сиденье назад и наклонить рулевое колесо вверх, если регулируется. Важно избегать сильного давления на контакты и не тянуть разъем за провод, чтобы не повредить пластиковый корпус и соединительные клеммы.

После завершения диагностики крышку следует вернуть на место, чтобы защитить разъем от пыли и случайного механического воздействия.

Проверка наличия защитной крышки OBD

На Шкода Фабия защитная крышка OBD разъема присутствует не на всех комплектациях. Она представляет собой тонкую пластиковую панель, обычно черного цвета, плотно фиксируемую защелками на корпусе панели под рулевой колонкой. Наличие крышки предотвращает попадание пыли и влаги на контакты.

Чтобы проверить наличие крышки:

• Осмотреть область под рулевой колонкой: крышка находится прямо перед водителем, над педалью тормоза.
• Проверить крепления: крышка должна быть зафиксирована защелками с обеих сторон; отсутствие защелок может указывать на снятую или утерянную крышку.
• Приподнять или снять крышку: аккуратно поддев снизу, чтобы не повредить пластиковые фиксаторы, можно получить полный доступ к разъему.

Если крышка отсутствует, рекомендуется обеспечить защиту контактов разъема во время подключения диагностического оборудования и после завершения работы возвращать временную защиту.

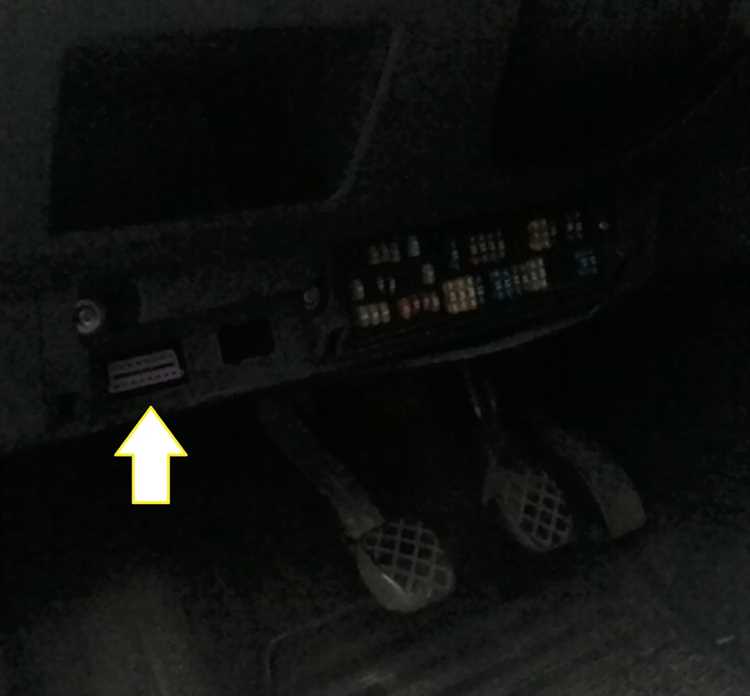

Особенности разъема на разных годах выпуска

На Шкода Фабия OBD разъем всегда соответствует стандарту OBD-II с 16 контактами, но его расположение и доступ могут различаться в зависимости от года выпуска автомобиля.

Для моделей 2007–2014 годов разъем находится под рулевой колонкой с левой стороны, за небольшой съемной пластиковой панелью. Он легко доступен для стандартных диагностических сканеров, а защитная крышка присутствует в большинстве комплектаций.

В автомобилях 2015 года и позже разъем смещен ближе к центральной консоли, между нижним краем панели и ящиком для мелких предметов. В этих моделях крышка может отсутствовать, а пространство вокруг разъема уменьшено, что требует аккуратного подключения кабеля и использования фонарика для точной ориентации контактов.

Рекомендация: при работе с автомобилями разных годов выпуска всегда проверяйте точное расположение разъема перед подключением оборудования, чтобы избежать повреждения пластиковых элементов и контактов.

Подключение диагностического сканера к OBD

Для подключения диагностического сканера к OBD разъему Шкода Фабия необходимо убедиться, что зажигание выключено, а ключ не находится в положении «ON». Разъем расположен под рулевой колонкой или рядом с центральной консолью в зависимости от года выпуска.

Процесс подключения включает следующие шаги:

1. Снять или приподнять защитную крышку разъема, если она есть.
2. Выровнять разъем сканера с 16-контактным OBD разъемом и аккуратно вставить его до щелчка фиксатора.
3. Включить зажигание, но не запускать двигатель, чтобы сканер смог считать данные ECU и системы автомобиля.
4. Следовать инструкции сканера для выбора режима диагностики, чтения кодов ошибок или мониторинга параметров.
5. После завершения диагностики выключить зажигание и аккуратно извлечь разъем сканера, не применяя силу.

Важно соблюдать аккуратность при подключении: контакты разъема чувствительны к механическому повреждению и попаданию пыли, что может вызвать некорректное считывание данных.

Советы по безопасной эксплуатации разъема

OBD разъем на Шкода Фабия чувствителен к механическим повреждениям и воздействию влаги, поэтому при его использовании необходимо соблюдать несколько правил:

• Выключать зажигание перед подключением или отключением диагностического оборудования.
• Не тянуть за провода, разъем вставляется только по прямой линии без усилия.
• Следить за чистотой контактов: при необходимости протирать их сухой безворсовой салфеткой.
• Возвращать защитную крышку после диагностики, если она предусмотрена, чтобы предотвратить попадание пыли и влаги.
• Использовать только совместимые сканеры и адаптеры, соответствующие стандарту OBD-II, чтобы не повредить электронные блоки автомобиля.
• Не подключать разъем во время движения, чтобы избежать случайного смещения кабеля и повреждения контактов.

Соблюдение этих рекомендаций продлевает срок службы разъема и обеспечивает корректное считывание данных с систем автомобиля.

Вопрос-ответ:

Где конкретно находится OBD разъем на Шкода Фабия 2010 года?

На модели 2010 года разъем расположен под рулевой колонкой с левой стороны. Он находится примерно на уровне верхней части педали тормоза за небольшой съемной пластиковой панелью. Это позволяет подключать диагностический сканер, не снимая рулевое колесо и не разбирая приборную панель.

Можно ли подключать сканер к OBD разъему при работающем двигателе?

Подключение сканера следует выполнять при выключенном двигателе и зажигании. Это предотвращает возможные повреждения контактов и обеспечивает корректное считывание данных электронного блока управления. После подключения можно включить зажигание для работы сканера, но двигатель заводить не нужно, если не требуется мониторинг параметров в движении.

Как понять, что на разъеме есть защитная крышка и зачем она нужна?

Защитная крышка представляет собой черную пластиковую панель с защелками по бокам, закрывающую разъем под рулевой колонкой. Она защищает контакты от пыли, влаги и случайных повреждений. Проверить наличие крышки легко: она расположена прямо перед водителем, над педалью тормоза. Если крышка отсутствует, рекомендуется аккуратно контролировать чистоту контактов при подключении сканера.

Чем отличается расположение OBD разъема на автомобилях до 2015 года и после?

На автомобилях до 2015 года разъем находится под рулевой колонкой слева и почти всегда закрыт защитной крышкой. В моделях после 2015 года разъем сдвинут ближе к центральной консоли, между нижним краем панели и ящиком для мелких предметов. В некоторых комплектациях крышка отсутствует, а пространство вокруг разъема ограничено, поэтому подключение требует аккуратного подхода и освещения.

Какие меры предосторожности следует соблюдать при использовании OBD разъема?

При работе с разъемом необходимо выключать зажигание, не тянуть за провода и использовать только совместимые сканеры. Контакты нужно держать чистыми, при необходимости протирать сухой безворсовой салфеткой. После диагностики желательно возвращать защитную крышку, чтобы предотвратить попадание пыли и влаги. Подключение во время движения запрещено, так как кабель может сместиться и повредить контакты.
