Как измерить размер динамика в авто

Замена штатного динамика без точных замеров часто приводит к несовпадению по креплениям, упору магнита в металл двери или невозможности установить защитную решётку. Производители указывают размер динамика в дюймах, но этот параметр отражает лишь условный диаметр диффузора и не учитывает реальные монтажные размеры. Поэтому ориентироваться только на маркировку «16,5 см» или «6,5″» – распространённая ошибка.

Перед покупкой нового динамика необходимо измерить несколько параметров: посадочный диаметр, внешний диаметр корзины, монтажную глубину и расположение крепёжных отверстий. Даже разница в 2–3 мм может стать критичной, особенно в автомобилях с ограниченным пространством внутри двери или при наличии стеклоподъёмника рядом с посадочным местом.

Измерения выполняются только после демонтажа динамика, так как замеры «на глаз» через декоративную решётку дают искажённые значения. Используются простые инструменты: линейка, рулетка или штангенциркуль. Для корректного результата важно измерять металлическую корзину, а не резиновый подвес или декоративные элементы, которые не участвуют в установке.

Точный замер позволяет заранее понять, потребуется ли проставка, доработка креплений или выбор модели с уменьшенной глубиной. Это снижает риск возврата товара и упрощает установку, особенно при самостоятельной замене акустики без обращения в сервис.

Как определить тип динамика: коаксиальный или компонентный

Перед измерением необходимо установить тип установленного динамика, так как коаксиальные и компонентные модели отличаются конструкцией и набором элементов, которые требуют замеров. Ошибка на этом этапе приводит к неверному определению глубины и посадочного диаметра.

Коаксиальный динамик представляет собой единый корпус, где высокочастотный излучатель закреплён по центру диффузора низкочастотной секции. Визуально это выглядит как небольшой купол или «грибок» на оси динамика. При замерах учитывается полная высота конструкции, включая выступающий твитер, так как он влияет на установку защитной решётки.

Компонентный динамик состоит из отдельного мидбаса и выносного твитера. В дверной карте обычно установлен только низкочастотный динамик без центрального излучателя. Если в центре диффузора нет закреплённого элемента, а высокочастотник расположен в стойке, уголке зеркала или на торпедо, система относится к компонентному типу.

Для точного определения также проверяется наличие кроссовера. У компонентных систем он выполнен в виде отдельного блока, подключаемого между головным устройством и динамиками. При коаксиальной конструкции фильтр встроен в корзину и не влияет на внешние габариты.

После идентификации типа динамика измерения выполняются только для того элемента, который будет заменяться. При замене мидбаса в компонентной системе замер твитера не требуется, а для коаксиального динамика все габариты снимаются с единого узла.

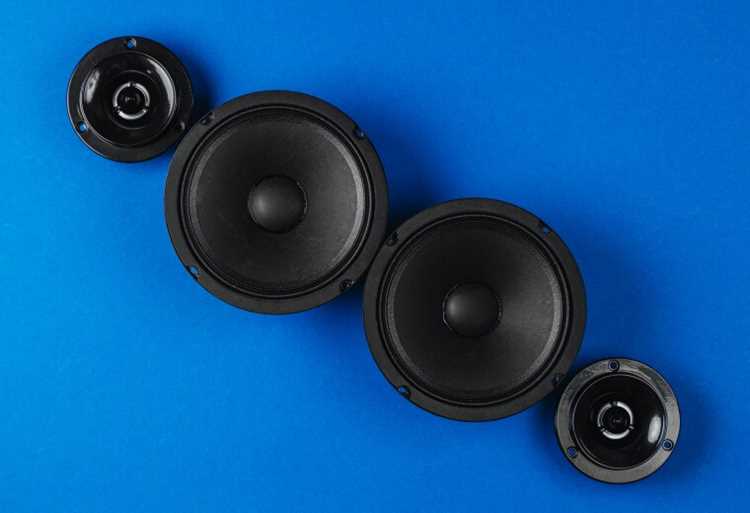

Как снять динамик с двери или панели без повреждений

Демонтаж динамика выполняется только после снятия элементов, перекрывающих доступ к креплениям. В дверях это декоративная решётка или дверная карта, в панели – накладка центральной консоли или боковой обшивки. Усилие прикладывается строго в местах штатных фиксаторов, так как защёлки ломаются при боковом перекосе.

Перед началом работ необходимо подготовить инструменты, исключающие повреждение пластика и металла:

• пластиковые съёмники для обшивки;
• крестовая и торцевая отвёртка подходящего размера;
• магнитная насадка или контейнер для крепежа;
• маркер для пометки проводов.

Последовательность снятия динамика с двери:

1. Отключить клемму аккумулятора для исключения короткого замыкания.
2. Снять декоративную решётку или полностью демонтировать дверную карту.
3. Открутить все крепёжные винты динамика, не допуская перекоса корзины.
4. Аккуратно потянуть динамик на себя, контролируя натяжение проводов.
5. Отсоединить разъём или клеммы, запомнив полярность.

Если динамик установлен в металлическое посадочное кольцо или проставку, сначала ослабляются крепления адаптера. Прикипевшие винты не выкручиваются рывком – используется проникающая смазка с выдержкой 5–10 минут.

После снятия динамик укладывается на ровную поверхность диффузором вверх. Это предотвращает деформацию подвеса и позволяет сразу приступить к точным замерам корзины и монтажной глубины.

Как измерить посадочный диаметр корзины динамика

Для точного замера динамик должен быть полностью снят. Оптимальный инструмент – штангенциркуль, при его отсутствии используется металлическая линейка с миллиметровой шкалой. Замер выполняется по внутреннему краю монтажного выступа, а не по резиновому подвесу диффузора.

Алгоритм измерения:

1. Перевернуть динамик тыльной стороной вверх.

2. Найти границу между фланцем и корзиной.

3. Измерить расстояние от одного края корзины до противоположного строго через центр.

4. Зафиксировать значение в миллиметрах без округления.

Если корзина имеет неидеально круглую форму, выполняются минимум два замера под углом 90° друг к другу. За посадочный диаметр принимается наименьшее значение, так как именно оно определяет возможность установки без доработки.

Полученный размер сравнивается с параметром «cutout diameter» или «mounting hole diameter» в техническом описании новых динамиков. Совпадение должно быть полным; разница более 2 мм потребует расточки отверстия или установки проставочного кольца.

Как измерить внешний диаметр динамика для совместимости с штатным местом

Внешний диаметр динамика определяет, перекроет ли корпус штатное посадочное место и позволит ли установить декоративную решётку или вернуть дверную карту без зазоров. В отличие от посадочного диаметра, здесь учитывается весь фланец корзины, включая монтажную кромку.

Замер выполняется по самой широкой части динамика. Инструмент прикладывается от внешнего края фланца до противоположного края строго через центр. Измерение проводится по металлу или жёсткому пластику, мягкие элементы подвеса не учитываются, если они не выступают за пределы корзины.

При наличии защитного кольца или литого фланца со сложной формой выполняются минимум два замера под разными углами. За ориентир принимается максимальное значение, так как именно оно определяет риск упора в элементы обшивки или крепёжные зоны.

Полученный размер сопоставляется с диаметром штатного отверстия и внутренним размером декоративной решётки. Если внешний диаметр нового динамика больше штатного более чем на 3–4 мм, возможны проблемы с установкой: неплотное прилегание карты, появление скрипов или невозможность фиксации крепёжных клипс.

Для автомобилей с ограниченным пространством за обшивкой рекомендуется оставлять запас не менее 2 мм по всему периметру. Это компенсирует погрешности замера и допускает установку виброизоляционного материала без доработки панели.

Как определить монтажную глубину динамика

Монтажная глубина показывает, насколько далеко динамик выступает за плоскость посадочного фланца внутрь двери или панели. Этот параметр критичен при наличии стеклоподъёмника, усилителей двери и проводки, расположенных за динамиком.

Измерение выполняется только на снятом динамике. Он укладывается фланцем на ровную поверхность. Линейка или штангенциркуль устанавливается перпендикулярно плоскости фланца и измеряется расстояние до самой выступающей точки тыльной части магнита.

В расчёт включаются все элементы, выходящие за плоскость корзины: магнит, защитная шайба, вентиляционные выступы. Клеммы подключения не учитываются, если они расположены сбоку и не выходят за пределы магнита.

Если динамик устанавливается через проставочное кольцо, монтажная глубина уменьшается на толщину проставки. Например, при глубине 62 мм и кольце 10 мм фактическое заглубление составит 52 мм.

Для проверки совместимости измеряется и доступное пространство в двери. Замер выполняется от плоскости посадочного отверстия до ближайшего элемента конструкции. Запас между динамиком и препятствием должен составлять не менее 5 мм, чтобы исключить контакт при вибрации.

Как измерить расстояние между крепёжными отверстиями

Расположение крепёжных отверстий определяет, совпадёт ли динамик со штатными точками крепления без сверления металла. Даже при одинаковом диаметре корзины различие в схеме крепежа делает установку невозможной.

Измерения выполняются на снятом динамике со стороны фланца. Для точности используется штангенциркуль или металлическая линейка. Замер ведётся от центра одного отверстия до центра другого, а не по внешнему краю.

Если отверстий четыре, измеряются две диагонали. При шести и более крепёжных точках замеряется расстояние между соседними отверстиями и общий диаметр окружности, по которой они расположены.

При наличии овальных или вытянутых отверстий фиксируется расстояние между их геометрическими центрами. Дополнительно отмечается форма отверстий, так как она влияет на допустимый диапазон смещения при установке.

Полученные значения сопоставляются с монтажной схемой нового динамика. Несовпадение более 1–2 мм приводит к перекосу корзины, что вызывает паразитные вибрации и неравномерное прижатие уплотнителя к металлу двери.

Для динамиков с нестандартной разболтовкой заранее планируется использование переходного кольца. Это позволяет сохранить штатные точки крепления и избежать ослабления посадочного места.

Как проверить соответствие измерений стандартным размерам

После выполнения всех замеров необходимо сопоставить полученные значения с принятыми стандартами автомобильной акустики. Производители используют типовые размеры, но реальные монтажные параметры всегда указываются в миллиметрах, а не в условных дюймах.

Проверка начинается с сравнения посадочного диаметра и внешнего диаметра корзины с распространёнными типоразмерами. Ниже приведены ориентировочные значения, используемые при подборе динамиков:

Если измеренный посадочный диаметр попадает в диапазон, динамик относится к соответствующему стандарту. Выход за пределы более чем на 2–3 мм указывает на нестандартную корзину или заводское отклонение.

Монтажная глубина сверяется с данными производителя выбранной модели. Если доступное пространство в двери меньше паспортного значения, установка без проставочного кольца невозможна.

Окончательная проверка выполняется по схеме крепёжных отверстий. Даже при полном совпадении диаметров несовпадение разболтовки означает необходимость переходной рамки или доработки посадочного места.

Вопрос-ответ:

Почему нельзя ориентироваться только на указанный размер динамика в сантиметрах или дюймах?

Маркировка 10, 13 или 16,5 см отражает примерный диаметр диффузора, а не реальные монтажные параметры. У разных производителей корзина, фланец и глубина магнита отличаются на несколько миллиметров. При установке это приводит к тому, что динамик не входит в отверстие, упирается в металл двери или не позволяет вернуть штатную решётку на место.

Можно ли измерить динамик, не снимая его с двери?

Через декоративную решётку допускается получить только приблизительное представление о размере, но такие замеры непригодны для подбора замены. Посадочный диаметр, глубина и схема креплений доступны только после демонтажа. Без снятия динамика невозможно понять, сколько места остаётся до стеклоподъёмника и других элементов двери.

Какой инструмент даёт самый точный результат при замерах?

Лучший вариант — штангенциркуль с губками не менее 150 мм. Он позволяет измерить диаметр корзины и глубину магнита с точностью до десятых долей миллиметра. Металлическая линейка подходит как альтернатива, но погрешность возрастает, особенно при замерах по диагонали и на динамиках с нестандартной формой фланца.

Что делать, если новый динамик немного больше штатного?

Если превышение по внешнему диаметру составляет 2–3 мм, проблему иногда решает аккуратная подгонка пластиковой обшивки или замена решётки. При недостатке глубины применяется проставочное кольцо. Если не совпадает разболтовка, используются переходные рамки. Сверление металла двери рассматривается как крайний вариант из-за риска коррозии и ослабления посадочного места.
