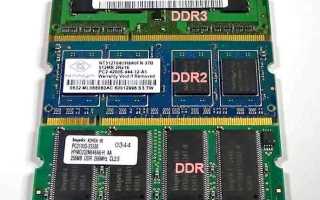

Чем отличается ddr2 от ddr3

Оперативная память стандартов DDR2 и DDR3 различается не только поколением, но и конкретными электрическими и частотными параметрами, которые напрямую влияют на совместимость с платформой. DDR2 работает в диапазоне частот от 400 до 1066 МГц (эффективная частота), тогда как DDR3 начинается с 800 МГц и достигает 2133 МГц в рамках спецификаций JEDEC. Эти значения определяют пропускную способность памяти и требования к контроллеру, встроенному в чипсет или процессор.

Ключевое отличие между стандартами связано с напряжением питания. Для модулей DDR2 номинальное напряжение составляет 1,8 В, а у отдельных производительных моделей может доходить до 2,0–2,1 В. DDR3 использует пониженное напряжение 1,5 В, а версии DDR3L – 1,35 В. Это различие делает физическую и электрическую совместимость невозможной, даже если частоты частично пересекаются.

При выборе или замене памяти важно учитывать, что материнские платы рассчитаны строго под один стандарт. Попытка установить DDR3 вместо DDR2 исключена из-за иного расположения ключа и несоответствия питающих линий. Кроме того, контроллер памяти ограничивает максимальную поддерживаемую частоту, поэтому установка более быстрого модуля не приведёт к росту характеристик выше заданного уровня.

Разбор различий по частоте и напряжению позволяет точно определить, какая память подходит для конкретной системы, избежать ошибок при апгрейде и правильно оценить пределы старых платформ на базе LGA775, AM2 или ранних сокетов LGA1156 и AM3.

DDR2 и DDR3: отличия по частоте и напряжению

DDR2 и DDR3 используют разные принципы передачи данных, что отражается на допустимых частотах и уровне питания. Для DDR2 базовая частота шины составляет от 200 до 533 МГц, что даёт номинальные значения DDR2-400, DDR2-667 и DDR2-1066. У DDR3 базовая частота начинается с 400 МГц и масштабируется до 1066 МГц, соответствуя модулям DDR3-800 – DDR3-2133. Рост частоты достигается за счёт увеличенного предвыборочного буфера и иной схемы синхронизации.

Различия по напряжению являются критичными при подборе комплектующих. DDR2 рассчитана на питание 1,8 В, при этом модули с повышенными таймингами нередко требуют 1,9–2,1 В. DDR3 использует стандарт 1,5 В, а пониженные версии DDR3L работают при 1,35 В. Контроллер памяти строго ориентирован на заданный диапазон, поэтому отклонение от нормы может привести к нестабильной работе или отказу запуска.

Практические различия между стандартами проявляются при реальной эксплуатации систем:

• материнские платы под DDR2 не поддерживают частоты DDR3 даже при совпадении маркировки по МГц;
• пониженное напряжение DDR3 снижает нагрузку на цепи питания процессора и чипсета;
• установка DDR3 в режиме пониженной частоты не компенсирует разницу в электрических параметрах;
• разгон DDR2 чаще требует ручного повышения напряжения, что увеличивает требования к охлаждению.

При апгрейде старых платформ следует ориентироваться на спецификации чипсета и процессора, а не только на маркировку модуля. Даже при одинаковой заявленной частоте DDR3 не может заменить DDR2 из-за несовпадения напряжения и схемы адресации, что делает выбор стандарта строго привязанным к архитектуре системы.

Диапазоны базовых частот модулей DDR2 в реальных системах

Модули DDR2 оперируют понятием базовой и удвоенной (номинальной) частоты, что часто вызывает путаницу при подборе памяти. Базовая частота DDR2 находится в пределах 200–533 МГц, а маркетинговая маркировка указывается с учётом удвоенной передачи данных за такт. Реальные системы работают строго в рамках ограничений чипсета и контроллера памяти.

Наиболее распространённые режимы DDR2 соответствуют стандартам JEDEC и встречаются в массовых платформах LGA775 и AM2/AM2+:

В реальных системах частота DDR2 часто понижается автоматически, если процессор или чипсет не поддерживает заявленный режим. Например, установка DDR2-800 в плату с ограничением DDR2-667 приведёт к работе на базовой частоте 333 МГц. Это штатное поведение и не указывает на неисправность модулей.

Для стабильной работы рекомендуется выбирать модули с номинальной частотой, совпадающей с официальной поддержкой материнской платы. Использование DDR2-1066 оправдано только при наличии ручных настроек множителя памяти и возможности подачи повышенного напряжения, иначе модуль будет функционировать в пониженном режиме без прироста пропускной способности.

Поддерживаемые частоты памяти DDR3 и типовые режимы работы

Память стандарта DDR3 рассчитана на более широкий диапазон частот по сравнению с DDR2, что связано с изменённой архитектурой шины и увеличенным предвыборочным буфером. Базовая частота DDR3 начинается с 400 МГц и масштабируется до 1066 МГц, что соответствует номинальным режимам DDR3-800 – DDR3-2133. В серверных и энтузиастских конфигурациях встречаются модули с более высокими значениями, но они требуют ручной настройки параметров.

В реальных системах память DDR3 чаще всего работает не на максимальной заявленной частоте, а в режиме, согласованном с контроллером процессора. Типовые поддерживаемые режимы зависят от поколения платформы:

• процессоры Intel Core i3/i5/i7 первого поколения – DDR3-1066 и DDR3-1333;
• платформы LGA1155 и LGA1150 – DDR3-1333 и DDR3-1600;
• процессоры AMD Phenom II и FX – до DDR3-1600 без ручной настройки;
• старшие чипсеты допускают работу на DDR3-1866 и выше при изменении множителей.

Автоматический режим SPD задаёт безопасные частоты и тайминги, что обеспечивает стабильный запуск системы. Использование профилей XMP позволяет активировать более высокие частоты, однако при этом возрастает нагрузка на контроллер памяти и может потребоваться коррекция напряжения.

При подборе DDR3 рекомендуется ориентироваться на официальную поддержку частоты процессором, а не только возможностями материнской платы. Установка модулей с частотой выше заявленной приведёт к их работе в пониженном режиме, что является нормальной практикой и не снижает надёжность системы.

Номинальное напряжение питания DDR2 и требования к материнской плате

Стандарт DDR2 предусматривает номинальное напряжение питания 1,8 В, которое используется большинством модулей при штатных частотах до DDR2-800. Контроллер памяти и цепи питания материнской платы изначально проектировались под этот уровень, поэтому отклонение от заданного значения напрямую влияет на стабильность работы системы.

Модули DDR2 с повышенной частотой или сокращёнными таймингами часто требуют увеличенного напряжения. В реальных конфигурациях встречаются значения 1,9–2,1 В, что допустимо только при наличии соответствующих настроек BIOS и качественной элементной базы платы. Бюджетные модели материнских плат, как правило, ограничены диапазоном регулировки и не рассчитаны на длительную работу при повышенной нагрузке.

Поддержка напряжения DDR2 со стороны материнской платы выражается в нескольких ключевых параметрах:

При выборе модулей DDR2 рекомендуется заранее проверять, поддерживает ли плата заявленное напряжение без ручного разгона. Установка памяти, рассчитанной на 2,0–2,1 В, в плату с фиксированным значением 1,8 В приведёт к нестабильному запуску или отказу загрузки.

Для систем без разгонных настроек оптимальным решением остаются модули DDR2 с паспортным напряжением 1,8 В, так как они полностью соответствуют требованиям большинства чипсетов Intel и AMD и не создают дополнительной нагрузки на цепи питания.

Рабочее напряжение DDR3 и влияние на совместимость платформ

Модули DDR3 рассчитаны на номинальное напряжение 1,5 В, а пониженные версии DDR3L – 1,35 В. Контроллеры памяти современных платформ строго ориентированы на эти значения, поэтому любые отклонения могут вызвать нестабильность системы или невозможность запуска.

Совместимость с материнской платой зависит не только от формата и разъёма DIMM, но и от поддерживаемого диапазона напряжений. Платы, рассчитанные на стандартные DDR3, обычно не поддерживают работу DDR3L на пониженном напряжении без ручной настройки BIOS. Аналогично, установка модулей DDR3L на платы с фиксированным напряжением 1,5 В возможна, но полностью использовать преимущества пониженного питания не удастся.

Для практического выбора памяти следует учитывать следующие моменты:

• Процессоры Intel Core второго поколения и новее корректно работают с DDR3 и DDR3L при номинальном напряжении 1,5–1,35 В;
• Материнские платы начального и среднего уровня могут требовать ручного переключения профиля памяти для стабильной работы DDR3L;
• Попытка установить DDR3 с напряжением 1,5 В в плату, рассчитанную только на DDR2 (1,8 В), невозможна из-за несовпадения контактов и требований к питанию;
• Использование модулей с несоответствующим напряжением при разгоне повышает риск перегрева и сбоя в работе контроллера памяти.

Правильный подбор DDR3 с учётом рабочего напряжения позволяет полностью раскрыть возможности платформы, обеспечить стабильность при повышенных частотах и продлить срок службы компонентов без риска повреждения цепей питания.

Как частота памяти DDR2 и DDR3 влияет на пропускную способность

Пропускная способность памяти напрямую зависит от частоты работы модуля и ширины шины данных. Для DDR2 с 64-битной шиной номинальная пропускная способность рассчитывается как Базовая частота × 8 байт. Например, DDR2-800 с базовой частотой 400 МГц обеспечивает 6,4 ГБ/с, а DDR2-1066 достигает 8,5 ГБ/с.

DDR3, благодаря удвоенной скорости передачи данных и улучшенной архитектуре буфера, предлагает более высокую пропускную способность при той же ширине шины. Модуль DDR3-1600 с базовой частотой 800 МГц обеспечивает 12,8 ГБ/с, а DDR3-2133 – 17,0 ГБ/с. Увеличение частоты особенно заметно при работе с большим объёмом данных и многопоточными задачами.

При практическом выборе памяти важно учитывать следующие аспекты:

• Материнская плата и процессор задают максимальную поддерживаемую частоту, поэтому установка более быстрой памяти не гарантирует прироста пропускной способности.
• Разгон памяти может повысить пропускную способность, но требует контроля таймингов и напряжения для стабильной работы.
• Для платформ с ограниченной частотой эффективнее использовать модули DDR3 с меньшими таймингами, чем пытаться достичь высокой номинальной частоты.
• Для DDR2 разгон выше DDR2-1066 редко оправдан из-за ограничений контроллера и повышенной нагрузки на цепи питания.

Выбор оптимальной частоты памяти должен базироваться на реальных возможностях платформы и типе задач. Для современных DDR3-систем прирост пропускной способности от повышения частоты заметен в обработке больших массивов данных, игровых приложениях и программировании с активным использованием оперативной памяти.

Риски установки модулей DDR2 и DDR3 с разным напряжением

Установка модулей памяти с напряжением, отличающимся от поддерживаемого контроллером и материнской платой, может привести к нестабильной работе системы или полной её неработоспособности. DDR2 рассчитана на 1,8 В, DDR3 – на 1,5 В, а пониженные версии DDR3L – на 1,35 В. Попытка совместить модули с разным напряжением невозможна из-за несовпадения контактов и электрических характеристик.

Основные риски при установке модулей с несоответствующим напряжением:

• Сбои при запуске системы: плата может не пройти POST или периодически перезагружаться;
• Повреждение модулей или контроллера памяти при превышении допустимого напряжения;
• Увеличение температуры работы, что снижает срок службы компонентов и повышает риск выхода из строя цепей питания;
• Невозможность разгона памяти без корректировки напряжения, что ограничивает производительность;
• Неустойчивость таймингов и снижение пропускной способности при несогласованных режимах.

Для безопасной эксплуатации необходимо строго подбирать модули под поддерживаемое напряжение и использовать только совместимые с платформой стандарты. DDR2 не совместима с DDR3 ни по разъёму, ни по напряжению, поэтому любые попытки их смешивания исключены. При апгрейде рекомендуется проверять документацию материнской платы и выбирать модули с номинальным напряжением, полностью соответствующим её спецификациям.

Выбор между DDR2 и DDR3 при апгрейде старого ПК

При выборе памяти для апгрейда следует учитывать следующие моменты:

• Если материнская плата поддерживает только DDR2, максимальный прирост производительности даст установка модулей с наивысшей допустимой частотой и минимальными таймингами;
• Переход на DDR3 возможен только при полной замене материнской платы и процессора на платформу с соответствующим контроллером;
• Для старых платформ DDR2-800 или DDR2-1066 обеспечивает достаточную пропускную способность для офисных приложений и игр предыдущих поколений;
• При выборе DDR3 важно учитывать поддержку профилей XMP и возможность корректировки напряжения для стабильной работы при повышенных частотах.

Рекомендация при апгрейде: если цель – продлить жизнь старого ПК без полной замены платформы, выбор DDR2 с максимальной частотой и низкими таймингами является оптимальным. Переход на DDR3 оправдан только при обновлении материнской платы и процессора, так как это требует изменения напряжения питания и разъёмов, а также настройки контроллера памяти для стабильной работы системы.

Вопрос-ответ:

Можно ли установить модуль DDR3 в материнскую плату, рассчитанную на DDR2?

Нет, установка DDR3 в плату под DDR2 невозможна. Контакты модулей отличаются, а напряжение питания DDR3 (1,5 В) не совпадает с DDR2 (1,8 В). Попытка вставить DDR3 в слот DDR2 приведёт к физической несовместимости и потенциальной поломке компонентов.

Какой прирост пропускной способности даёт переход с DDR2-800 на DDR2-1066?

Пропускная способность DDR2-800 с 64-битной шиной составляет около 6,4 ГБ/с. При переходе на DDR2-1066 она увеличивается до примерно 8,5 ГБ/с. Этот прирост заметен в задачах с большим объёмом данных, но ограничен возможностями контроллера памяти и платформы, поэтому реальные показатели зависят от системы.

Почему DDR3L работает на пониженном напряжении и в чем это влияет на совместимость?

DDR3L рассчитана на 1,35 В вместо стандартных 1,5 В. Это снижает тепловыделение и нагрузку на цепи питания, что полезно для ноутбуков и энергосберегающих систем. Однако не все платы автоматически поддерживают DDR3L: для некоторых требуется вручную включить совместимый профиль памяти в BIOS, иначе система может не запускаться или работать нестабильно.

Можно ли смешивать модули DDR2 с разным напряжением в одной системе?

Смешивать модули DDR2 с разным номинальным напряжением рискованно. Например, один модуль рассчитан на 1,8 В, а другой на 2,0 В. Контроллер памяти подает единое напряжение на все модули, поэтому более чувствительный модуль может нестабильно работать или выйти из строя. Для стабильной работы лучше использовать идентичные модули по напряжению и частоте.

Что выбрать для апгрейда старого ПК: DDR2 с максимальной частотой или переходить на DDR3 с новой платой?

Если цель — продлить жизнь старого ПК без полной замены, имеет смысл выбрать DDR2 с наивысшей поддерживаемой частотой и минимальными таймингами. Это обеспечит максимальный прирост производительности в рамках старой платформы. Переход на DDR3 потребует замены материнской платы и процессора, так как стандарты несовместимы по разъёмам и напряжению.
