Как на графике в эксель добавить вертикальные линии

Вертикальные линии на графике в Excel применяются для точной визуальной привязки данных к конкретным значениям оси X: датам, этапам проекта, контрольным точкам или пороговым значениям. Они позволяют сразу увидеть момент изменения тренда, пересечения показателей или наступления заданного события, не перегружая график дополнительными подписями.

В Excel нет отдельной кнопки «вертикальная линия», поэтому добавление таких элементов выполняется через настройку рядов данных, изменение типа диаграммы или использование вспомогательных значений. Выбор способа зависит от типа графика – линейного, точечного (XY), временного или комбинированного – и от того, нужно ли линии обновлять автоматически при изменении данных.

На практике чаще всего используются методы с дополнительным рядом данных или точечной диаграммой, так как они позволяют задать точные координаты линии, управлять её стилем и сохранять привязку к исходной таблице. Для задач анализа, отчетности и презентаций важно понимать ограничения каждого подхода, чтобы вертикальные линии корректно отображались при масштабировании, смене диапазона или экспорте графика.

Добавление вертикальных линий через дополнительный ряд данных

Добавление вертикальных линий через дополнительный ряд данных подходит для линейных и комбинированных диаграмм, когда требуется зафиксировать конкретные значения по оси X. Для этого в исходной таблице создается вспомогательный столбец, где значение X соответствует точке размещения линии, а значения Y задаются от минимального до максимального уровня основной диаграммы.

Например, если график строится по диапазону Y от 0 до 120, в дополнительном ряду указываются два значения Y: 0 и 120, а значение X дублируется. Такой ряд добавляется на диаграмму через «Выбрать данные» → «Добавить», после чего для него устанавливается тип точечная диаграмма с прямыми линиями.

Чтобы вертикальная линия выглядела корректно, маркеры у дополнительного ряда отключаются, а линия настраивается вручную: задается цвет, толщина и тип штриха. Если основной график использует ось дат, важно, чтобы значение X в дополнительном ряду имело тот же формат даты, иначе линия сместится относительно шкалы.

При необходимости добавить несколько вертикальных линий используется один ряд с чередованием значений и пустых ячеек либо несколько отдельных рядов для каждой линии. Такой подход сохраняет привязку к данным и позволяет автоматически обновлять положение линий при изменении таблицы без ручной корректировки диаграммы.

Настройка координат X для вертикальных линий вручную

Ручная настройка координат X применяется, когда вертикальные линии должны точно совпадать с определёнными значениями шкалы, а автоматическая привязка не подходит. Такой способ используется при нестандартных интервалах, дробных значениях или при работе с осью дат, где важна точность позиционирования.

Для корректной настройки координат X необходимо:

1. Создать вспомогательный диапазон данных с отдельным столбцом для значений X.
2. Указать одинаковое значение X для всех точек одной вертикальной линии.
3. Задать крайние значения Y, соответствующие нижней и верхней границе графика.

При работе с числовой осью X допускается использование любых чисел, включая десятичные. Для оси дат Excel воспринимает даты как серийные номера, поэтому координаты X можно вводить:

• в формате даты, совпадающем с форматом основной таблицы;
• в виде числового значения, соответствующего дате в системе Excel.

После добавления ряда на диаграмму рекомендуется проверить масштаб оси X. Если минимальное и максимальное значения заданы вручную, вертикальная линия может оказаться вне видимой области. Для контроля положения линии полезно временно включить маркеры, скорректировать координаты, а затем отключить их в настройках ряда.

При необходимости точной подстройки допускается изменять координату X напрямую в формуле ряда через строку формул, что позволяет задать значение без изменения исходной таблицы.

Использование погрешностей для создания вертикальных линий

Вертикальные линии можно создать с помощью вертикальных погрешностей, если требуется отметить отдельные точки на линейном или точечном графике без добавления новых рядов. Этот способ основан на управлении длиной погрешности по оси Y для выбранных маркеров.

Для начала на график добавляется точечный ряд с одним значением X в нужной позиции и любым значением Y, находящимся внутри диапазона диаграммы. После выделения этого маркера через меню «Элементы диаграммы» → «Погрешности» включаются вертикальные погрешности.

В параметрах погрешностей выбирается режим Пользовательские значения. Для положительного и отрицательного отклонения указываются числовые значения, равные расстоянию от точки до верхней и нижней границы графика. Это позволяет растянуть линию на всю высоту диаграммы независимо от масштаба оси.

Чтобы линия выглядела как отдельный графический элемент, маркер точки отключается, а горизонтальные погрешности удаляются. Цвет и толщина линии настраиваются через параметры погрешностей, что позволяет визуально отделить её от основного ряда данных.

Метод с погрешностями подходит для одиночных вертикальных линий и не требует сложной структуры данных, однако при изменении диапазона оси Y значения погрешностей необходимо пересчитывать вручную.

Добавление вертикальных линий с помощью линейчатой диаграммы

Метод с линейчатой диаграммой используется в комбинированных графиках, когда требуется визуально разделить область построения по фиксированным значениям оси X. Вертикальные линии формируются за счет вспомогательного ряда, отображаемого в виде столбцов с минимальной шириной.

В исходной таблице создается дополнительный ряд, где значение X соответствует позиции линии, а значение Y задается равным максимальному значению основной оси. После добавления ряда на диаграмму его тип меняется на линейчатую с накоплением или гистограмму, в зависимости от структуры исходного графика.

Для превращения столбца в вертикальную линию в настройках ряда уменьшается параметр «Ширина зазора» до 0–10%. Цвет заливки устанавливается сплошной, а границы отключаются. При необходимости ряд переносится на вторичную ось, чтобы избежать искажения масштаба основной диаграммы.

Если используется ось категорий, важно, чтобы значения X во вспомогательном ряду совпадали с существующими категориями. Для временной шкалы метод применяется только при равномерном шаге дат, так как линейчатая диаграмма не поддерживает произвольное позиционирование между точками.

Подход с линейчатой диаграммой удобен для выделения этапов и периодов, но не подходит для дробных координат и требует контроля ширины столбцов при изменении размеров диаграммы.

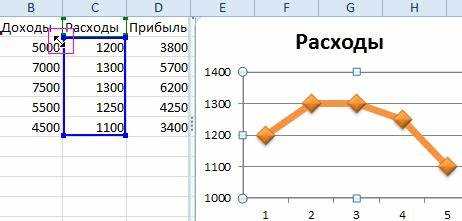

Создание вертикальных линий через точечную диаграмму (XY)

Точечная диаграмма (XY) предоставляет прямой контроль над координатами, поэтому она подходит для построения вертикальных линий в строго заданных позициях по оси X. Метод применяется как самостоятельно, так и в составе комбинированных диаграмм с линейными графиками.

Для каждой вертикальной линии используется пара точек с одинаковым значением X и разными значениями Y, соответствующими нижней и верхней границе области построения. Эти данные добавляются как отдельный ряд и отображаются в виде точечной диаграммы с прямыми линиями без маркеров.

После добавления ряда тип диаграммы для него меняется на «Точечная с прямыми линиями». Маркеры отключаются, а линия настраивается через параметры формата: цвет, толщина и тип штриха задаются отдельно от основного графика.

При использовании временной шкалы значения X должны совпадать с форматом оси дат. Если основная диаграмма не является точечной, вспомогательный ряд переносится на вторичную ось, после чего оси синхронизируются по минимальным и максимальным значениям.

Способ с точечной диаграммой сохраняет корректное положение вертикальных линий при изменении масштаба и подходит для сценариев, где требуется точная привязка к числам или датам.

Изменение цвета, толщины и типа вертикальных линий

После добавления вертикальных линий их визуальные параметры настраиваются через формат ряда данных или формат погрешностей, в зависимости от выбранного способа построения. Все изменения выполняются без влияния на исходные значения таблицы.

Для настройки внешнего вида линии используется панель «Формат ряда данных», где доступны следующие параметры:

• выбор цвета линии для визуального разделения контрольных точек и основных данных;
• изменение толщины в пунктах для акцентирования или ослабления линии;
• настройка типа штриха: сплошная, пунктирная, штрих-пунктирная.

При работе с несколькими вертикальными линиями рекомендуется:

1. использовать одинаковую толщину для всех линий одного назначения;
2. задавать разные цвета для логически разных групп линий;
3. избегать слишком тонких значений, которые исчезают при уменьшении диаграммы.

Если вертикальные линии созданы через дополнительный ряд, маркеры следует отключить, установив параметр «Нет» в настройках маркера. Для линий, созданных через погрешности, стиль задается отдельно в разделе «Параметры погрешностей».

При подготовке графика к печати или экспорту в PDF полезно проверить отображение линий в режиме предварительного просмотра, так как пунктир и малые значения толщины могут выглядеть иначе, чем на экране.

Привязка вертикальных линий к датам и значениям оси времени

При работе с временными рядами вертикальные линии должны быть привязаны к оси времени, а не к порядковым номерам точек. Для этого ось X на диаграмме настраивается как ось дат, а значения X во вспомогательных рядах указываются в формате даты, совпадающем с исходными данными.

Для корректного позиционирования линии дата во вспомогательной таблице должна полностью совпадать с календарным значением, включая день, месяц и год. Excel хранит даты как серийные числа, поэтому при использовании точечной диаграммы допустимо вводить координату X как дату или как соответствующее ей числовое значение.

Если вертикальная линия должна отображаться между датами, используется точечная диаграмма (XY), так как линейные графики с осью категорий не поддерживают дробное смещение. В этом случае значение X задается вручную как серийный номер даты с учетом нужного смещения.

При добавлении вертикальных линий через комбинированную диаграмму важно синхронизировать минимальные и максимальные значения основной и вспомогательной осей. Несовпадение диапазонов приводит к смещению линии относительно временной шкалы.

Для динамической привязки к изменяемым датам рекомендуется использовать ссылки на ячейки с датами или именованные диапазоны, чтобы положение вертикальных линий обновлялось автоматически при редактировании таблицы.

Удаление и редактирование вертикальных линий на готовом графике

На готовом графике вертикальные линии управляются тем способом, которым они были добавлены: через отдельный ряд данных, точечную диаграмму или погрешности. Для точного выбора нужного элемента рекомендуется сначала выделить график, затем использовать навигацию стрелками или список элементов в области форматирования.

Если линия создана как дополнительный ряд данных, её редактирование выполняется через изменение диапазона X и Y во вспомогательной таблице. Перемещение линии по оси X достигается заменой одного значения, без необходимости перестраивать диаграмму. Полное удаление выполняется удалением ряда из списка данных диаграммы.

Для линий, реализованных через точечную диаграмму (XY), корректировка положения производится изменением координаты X у обеих точек ряда. Такой подход сохраняет точную привязку даже при изменении масштаба или диапазона основной оси.

Если вертикальная линия создана с помощью погрешностей, редактирование сводится к изменению пользовательских значений отклонений или отключению погрешностей для выбранного маркера. Удаление выполняется без затрагивания самого ряда данных.

При работе с большим количеством линий полезно переименовывать вспомогательные ряды, чтобы избежать ошибок при редактировании и ускорить навигацию по структуре диаграммы.

Вопрос-ответ:

Почему вертикальная линия смещается относительно нужной даты на графике?

Чаще всего смещение возникает из-за типа оси X. Если используется ось категорий, Excel размещает элементы по порядковым номерам, а не по календарным значениям. Для точной привязки нужно переключить ось X в режим оси дат или использовать точечную диаграмму (XY), где координата X задается как дата или её числовое представление.

Можно ли добавить вертикальную линию между двумя точками данных?

Да, но только через точечную диаграмму. В линейных графиках с осью категорий линия всегда привязывается к существующей точке. В XY-диаграмме координата X может быть дробным значением или серийным номером даты с нужным смещением, что позволяет разместить линию между точками.

Как сделать так, чтобы вертикальные линии автоматически перемещались при изменении данных?

Для автоматического обновления координаты X должны ссылаться на ячейки таблицы, а не быть введены вручную в параметрах диаграммы. При изменении значения в ячейке положение линии пересчитывается вместе с графиком. Такой подход работает с дополнительными рядами и точечными диаграммами.

Почему вертикальная линия исчезает при изменении масштаба оси?

Линия может выходить за пределы области построения, если минимальные или максимальные значения осей заданы вручную и не совпадают с диапазоном вспомогательного ряда. Нужно проверить границы осей и убедиться, что значения Y линии попадают внутрь видимого диапазона.

Как добавить несколько вертикальных линий без создания большого количества рядов?

Можно использовать один вспомогательный ряд с чередованием значений и пустых ячеек. Каждая пара точек формирует отдельную линию, а пустые ячейки разрывают построение. Такой способ упрощает структуру диаграммы и облегчает редактирование.
