Как изменится накал лампы если осветить фоторезистор

Фоторезистор напрямую изменяет своё сопротивление в зависимости от интенсивности падающего света, что позволяет использовать его для управления током в электрической цепи. При включении лампы накаливания последовательно или в составе делителя напряжения, освещённость фоторезистора приводит к заметному изменению силы тока, а значит – к изменению температуры нити и визуальной яркости. На практике это даёт простой способ реализовать автоматическую регулировку освещения без сложной электроники.

При слабом освещении сопротивление фоторезистора может достигать десятков или сотен кОм, ограничивая ток и снижая накал лампы. При увеличении светового потока сопротивление падает до единиц кОм, что вызывает рост тока и повышение яркости. Для устойчивой работы схемы важно учитывать рабочее напряжение лампы, допустимый ток и спектральную чувствительность фоторезистора, так как разные модели реагируют на свет по-разному.

Наиболее предсказуемые результаты получаются при использовании ламп накаливания малой мощности (6–12 В) и источников питания с запасом по току. Рекомендуется включать дополнительный ограничивающий резистор, чтобы избежать перегрева нити при резком росте освещённости. Контроль параметров мультиметром на этапе настройки позволяет заранее определить диапазон изменений накала и избежать нестабильной работы схемы.

Такая связка компонентов широко применяется в учебных лабораторных работах, макетах автоматического освещения и простых системах световой индикации. Наглядность изменения яркости делает её удобной для анализа зависимости электрических параметров от внешних условий и позволяет экспериментировать с различными схемными решениями без применения микроконтроллеров.

Принцип изменения сопротивления фоторезистора под световым потоком

Фоторезистор представляет собой полупроводниковый элемент, сопротивление которого определяется концентрацией свободных носителей заряда в чувствительном слое. В темноте число электронов и дырок минимально, поэтому сопротивление достигает значений от 50 кОм до нескольких МОм, в зависимости от материала и конструкции. При попадании светового потока фотоны с энергией выше ширины запрещённой зоны вызывают генерацию носителей заряда, что приводит к резкому снижению сопротивления.

На практике величина изменения сопротивления зависит от освещённости, измеряемой в люксах. Для типичного фоторезистора на основе сульфида кадмия сопротивление при освещённости около 10 лк может составлять 20–30 кОм, а при 500–1000 лк снижаться до 1–3 кОм. Эта нелинейная зависимость учитывается при расчёте цепей управления лампой, так как даже небольшое увеличение светового потока способно заметно изменить ток в цепи.

Существенное влияние оказывает спектр источника света. Максимальная чувствительность большинства фоторезисторов приходится на диапазон 500–600 нм, близкий к видимому жёлто-зелёному свету. При использовании ламп накаливания, светодиодов или солнечного освещения необходимо учитывать различия в спектре, так как одинаковая освещённость может вызывать разную реакцию элемента.

Для стабильной работы рекомендуется выбирать фоторезистор с паспортными данными, соответствующими предполагаемому диапазону освещённости, и проверять реальные значения сопротивления при рабочих условиях. Это позволяет заранее оценить, как изменение светового потока повлияет на накал лампы и избежать режимов с чрезмерным током или слабой реакцией цепи.

Схема подключения лампы и фоторезистора для управления яркостью

Наиболее простой вариант управления яркостью лампы реализуется при последовательном включении фоторезистора и лампы к источнику постоянного напряжения. В такой конфигурации фоторезистор выполняет роль переменного сопротивления, изменяя ток в цепи в зависимости от освещённости. При росте светового потока сопротивление уменьшается, ток возрастает, а накал нити лампы усиливается.

Для повышения стабильности режима часто используется делитель напряжения, где фоторезистор включается параллельно постоянному резистору. С выхода делителя напряжение подаётся на лампу или управляющий элемент, если требуется развязка по току. Такой подход позволяет точнее задать диапазон изменения яркости и снизить влияние резких скачков освещённости.

При работе с лампами накаливания на 6–12 В рекомендуется добавлять последовательно ограничивающий резистор номиналом 10–100 Ом, рассчитанный на соответствующую мощность. Это снижает пусковой ток и предотвращает перегрев нити при резком снижении сопротивления фоторезистора. Источник питания должен обеспечивать ток с запасом не менее 20–30% от номинального.

Перед окончательной сборкой схемы рекомендуется измерить ток при минимальном сопротивлении фоторезистора и убедиться, что он не превышает допустимых значений для лампы. Такой контроль позволяет добиться предсказуемого изменения яркости и избежать преждевременного выхода компонентов из строя.

Зависимость тока лампы от освещённости фоторезистора

Ток, протекающий через лампу, определяется суммарным сопротивлением цепи, в которую включён фоторезистор. При низкой освещённости сопротивление фоторезистора остаётся высоким, что ограничивает ток до значений, при которых нить лампы нагревается слабо и излучает минимальный свет. В практических схемах при освещённости менее 5–10 лк ток может составлять лишь 10–20% от номинального.

По мере увеличения освещённости сопротивление фоторезистора уменьшается, вызывая рост тока в цепи. Например, при переходе от 50 лк к 300 лк сопротивление может снизиться с 15–20 кОм до 2–4 кОм, что приводит к увеличению тока лампы в несколько раз. Для лампы на 12 В это выражается ростом тока с 0,05 А до 0,2 А, что сопровождается заметным усилением накала нити.

Зависимость тока от освещённости носит нелинейный характер, так как одновременно изменяются сопротивление фоторезистора и температура нити лампы. При нагреве нити её собственное сопротивление возрастает, частично ограничивая дальнейший рост тока. Этот эффект следует учитывать при расчётах, особенно если требуется получить плавное изменение яркости без резких скачков.

Для точной оценки параметров рекомендуется экспериментально измерять ток при нескольких уровнях освещённости и строить рабочую характеристику схемы. Такой подход позволяет подобрать дополнительные резисторы и напряжение питания, обеспечив допустимый диапазон тока и предсказуемое изменение накала лампы в реальных условиях эксплуатации.

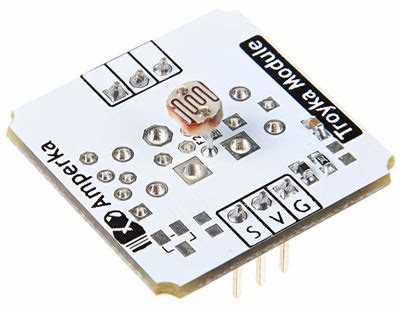

Подбор номиналов резисторов для стабильного накала лампы

Подбор резисторов начинается с определения номинального тока лампы и минимального сопротивления фоторезистора при максимальной освещённости. Если лампа рассчитана на ток 0,25 А при напряжении 12 В, суммарное сопротивление цепи должно составлять около 48 Ом. При снижении сопротивления фоторезистора до 2–3 кОм его вклад в общее сопротивление становится незначительным, поэтому ограничение тока выполняется дополнительным резистором.

Последовательный резистор выбирается так, чтобы при минимальном сопротивлении фоторезистора ток не превышал допустимого значения. На практике для маломощных ламп используются резисторы номиналом 10–68 Ом с мощностью рассеяния не менее 1–2 Вт. Расчёт мощности проводится по формуле P = I²R, что позволяет заранее исключить перегрев элемента.

Для сглаживания изменения яркости часто применяют параллельный резистор, формирующий делитель напряжения с фоторезистором. Номинал подбирается экспериментально в диапазоне 4,7–47 кОм, ориентируясь на требуемый уровень накала при средней освещённости. Такой подход снижает чувствительность схемы к резким перепадам светового потока.

Перед окончательной фиксацией номиналов рекомендуется проверить работу схемы в крайних режимах освещённости и проконтролировать температуру резисторов и лампы. Это позволяет добиться устойчивого накала без выхода за допустимые электрические и тепловые параметры компонентов.

Влияние типа лампы на реакцию системы освещения

Тип лампы напрямую определяет характер изменения яркости при освещении фоторезистора, так как разные источники света по-разному реагируют на изменение тока и напряжения. Наиболее наглядная зависимость наблюдается у ламп с тепловой инерцией нити или перехода, что необходимо учитывать при выборе компонентов схемы.

• Лампы накаливания быстро увеличивают яркость при росте тока, но из-за нагрева нити их сопротивление возрастает, сглаживая реакцию схемы.
• Маломощные лампы на 6–12 В позволяют получить широкий диапазон изменения накала без перегрузки фоторезистора.
• При использовании ламп с большей мощностью требуется точный расчёт ограничивающих резисторов из-за высокого пускового тока.

Светодиодные лампы реагируют иначе, так как их яркость определяется током через p-n переход и практически не зависит от температуры. Для корректной работы с фоторезистором требуется обязательное включение токоограничивающего резистора или драйвера, иначе даже небольшое снижение сопротивления фоторезистора приводит к резкому увеличению тока.

1. Для демонстрационных и учебных схем предпочтительны лампы накаливания из-за плавного изменения яркости.
2. Для компактных систем индикации допускается применение светодиодов с жёстким ограничением тока.
3. Газоразрядные источники не подходят для прямого управления фоторезистором из-за требований к пусковому напряжению.

Выбор типа лампы должен соответствовать цели схемы и допустимым электрическим параметрам, так как именно источник света формирует визуальный результат изменения накала при изменении освещённости фоторезистора.

Роль источника питания в изменении накала лампы

Источник питания задаёт пределы изменения тока в цепи с фоторезистором и лампой, поэтому его параметры напрямую влияют на характер накала. При использовании стабилизированного источника постоянного напряжения изменение яркости определяется в основном сопротивлением фоторезистора и дополнительными резисторами, что обеспечивает воспроизводимые результаты при одинаковых условиях освещённости.

Если источник питания не способен поддерживать заданное напряжение при росте нагрузки, увеличение освещённости фоторезистора приводит к просадке напряжения. В этом случае ток лампы возрастает меньше ожидаемого, а накал изменяется с задержкой или не достигает расчётных значений. Для ламп на 12 В рекомендуется выбирать источник с допустимым током не менее чем на 30% выше номинального.

Тип выходного напряжения также имеет значение. Постоянное напряжение обеспечивает предсказуемое поведение схемы, тогда как питание переменным напряжением усложняет расчёты из-за изменения мгновенного тока в каждом полупериоде. При лабораторных экспериментах предпочтительно использовать выпрямленное и сглаженное питание с минимальными пульсациями.

Перед подключением схемы следует проверить фактическое напряжение холостого хода и под нагрузкой. Такой контроль позволяет исключить перегрев лампы при максимальной освещённости фоторезистора и добиться устойчивого изменения накала в заданном диапазоне условий.

Измерение яркости лампы при разных уровнях освещённости

Измерение яркости лампы проводится для оценки того, как изменение освещённости фоторезистора влияет на визуальный результат работы схемы. Для количественного анализа используется люксметр, размещённый на фиксированном расстоянии от лампы, обычно 20–50 см, чтобы исключить влияние нагрева и рассеивания света.

Освещённость фоторезистора изменяется поэтапно с помощью регулируемого источника света или экрана с отверстиями разного диаметра. При каждом уровне фиксируются значения освещённости в люксах, ток лампы и показания люксметра. Такой подход позволяет сопоставить электрические параметры с фактической яркостью, а не полагаться на субъективное восприятие.

Для лампы накаливания на 12 В типичные значения могут выглядеть следующим образом: при освещённости фоторезистора 20 лк яркость лампы составляет около 30–40 лк, при 200 лк – 150–180 лк, при 800 лк – превышает 300 лк. Эти данные зависят от конструкции лампы и геометрии измерений, поэтому важна повторяемость условий эксперимента.

Результаты рекомендуется заносить в таблицу и анализировать в виде графика зависимости яркости от освещённости фоторезистора. Это позволяет выявить рабочий диапазон схемы, в котором изменение накала наиболее заметно, и скорректировать номиналы резисторов или напряжение питания для получения требуемого результата.

Типичные ошибки при настройке схемы с фоторезистором

Ошибки при настройке схемы часто приводят к нестабильному накалу лампы или выходу элементов из строя. Большинство проблем связано с неверной оценкой электрических параметров и условий освещения.

• Подключение лампы напрямую к фоторезистору без ограничивающего резистора, что вызывает превышение тока при высокой освещённости.
• Использование фоторезистора с неподходящим диапазоном сопротивлений, из-за чего изменение яркости становится малозаметным.
• Игнорирование пускового тока лампы накаливания, который может в 5–8 раз превышать рабочий.

Часто встречаются ошибки, связанные с измерениями и условиями эксперимента. Неправильное расположение источника света или люксметра искажает реальные зависимости между освещённостью и током.

1. Измерение параметров без фиксации расстояния между лампой и датчиком.
2. Отсутствие контроля напряжения источника питания под нагрузкой.
3. Проведение настройки без учёта нагрева элементов схемы.

Для исключения проблем рекомендуется поэтапно проверять схему, начиная с минимального напряжения и слабой освещённости, постепенно увеличивая параметры и контролируя ток и температуру компонентов.

Вопрос-ответ:

Почему лампа почти не меняет яркость при изменении освещённости фоторезистора?

Чаще всего причина связана с неподходящим диапазоном сопротивлений фоторезистора. Если его сопротивление изменяется, например, с 50 кОм до 20 кОм, а в цепи уже есть последовательный резистор на десятки Ом, вклад фоторезистора в общий ток оказывается слишком малым. В таком случае изменение освещённости слабо отражается на накале лампы.

Можно ли напрямую подключать лампу накаливания к фоторезистору без дополнительных элементов?

Такое подключение допустимо только в демонстрационных схемах с низким напряжением и малой мощностью лампы. При ярком освещении сопротивление фоторезистора резко падает, ток возрастает, и нить лампы может перегреться. Последовательный резистор снижает риск повреждения и делает поведение схемы более предсказуемым.

Как освещённость в люксах связана с током через лампу?

Освещённость определяет сопротивление фоторезистора, а уже оно влияет на ток. Например, при 20 лк сопротивление может быть около 30 кОм, ток лампы — минимальным. При 500 лк сопротивление снижается до нескольких кОм, и ток возрастает в несколько раз. Прямая пропорция отсутствует, так как сопротивление нити лампы увеличивается по мере нагрева.

Почему при длительной работе яркость лампы меняется, хотя освещённость фоторезистора остаётся прежней?

Это связано с нагревом лампы и резисторов. По мере роста температуры сопротивление нити увеличивается, ток уменьшается, и яркость слегка падает. Такой дрейф заметен при работе на предельных режимах и устраняется подбором номиналов с запасом по мощности.

Подходит ли светодиод вместо лампы накаливания для таких экспериментов?

Светодиод можно использовать, но схема должна быть иной. Яркость светодиода резко зависит от тока, поэтому требуется точное ограничение. При прямом включении с фоторезистором малое изменение освещённости способно вызвать резкий скачок тока и повреждение светодиода.

Почему при резком включении света лампа вспыхивает ярче, чем при плавном изменении освещённости фоторезистора?

При резком увеличении освещённости сопротивление фоторезистора падает почти мгновенно, тогда как сопротивление нити лампы ещё остаётся низким из-за холодного состояния. В этот момент ток кратковременно возрастает выше рабочего, и лампа светит ярче. При плавном изменении света нить успевает нагреваться постепенно, её сопротивление растёт, и всплеск яркости становится менее заметным.

Как проверить, что изменение яркости связано именно с фоторезистором, а не с нестабильным питанием?

Для проверки достаточно измерить напряжение источника питания при разных уровнях освещённости фоторезистора. Если напряжение остаётся практически неизменным, а ток лампы меняется, причина заключается в сопротивлении фоторезистора. При заметной просадке напряжения яркость меняется из-за ограничений источника, а не из-за реакции датчика на свет.
